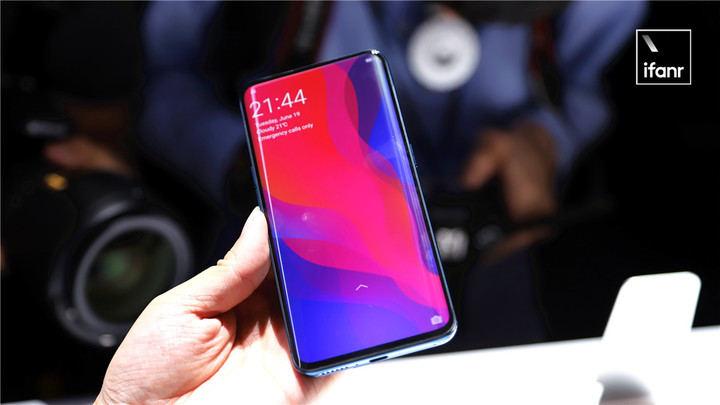

6 月 20 日,OPPO 在法国卢浮宫发布了阔别四年的旗舰手机 OPPO Find X。

当你第一眼看到那块屏占比高达 93.8% 的「曲面全景屏」时,除了惊艳,你脑海里肯定还会有一堆问号:

手机的摄像头哪去了?

实际上,OPPO Find X「正面全是屏」的秘密,就藏在那些「看不到」的摄像头里。

「全面屏」的最大敌人:前置摄像头

2007 年,当初代 iPhone 发布时,乔布斯都忍不住在现场惊叹:

3.5 吋屏幕,真的很大!

是的,「大屏幕」一直都是手机最具竞争力的部分。

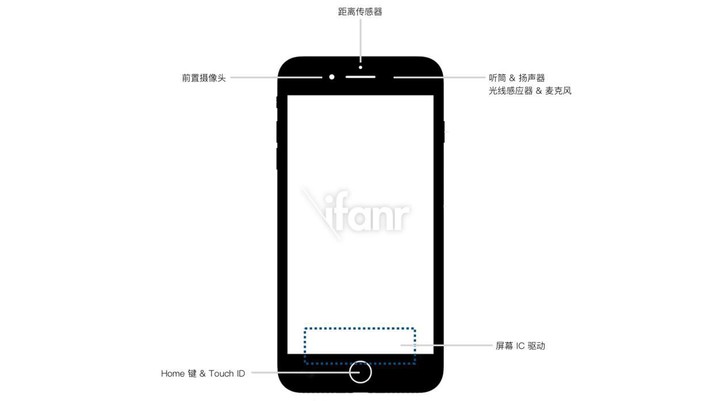

在 iPhone X 发布之前,爱范儿曾经整理过一份 iPhone 7 的前面板元器件示意图:

显而易见,手机屏幕周围堆叠的各种元器件,是挡在所有「全面屏」手机面前的拦路虎。为了让手机的「屏占比」更高,手机厂商们也尝试了各种办法:

  • 尽量缩减四周边框,提升屏占比
  • 将前置摄像头等元器件转移到屏幕下方
  • 在到屏幕上方空出「刘海」,把所有元器件集中到一处
  • ……

可以这么说,在实现全面屏的路上,最大的敌人,其实就是前置摄像头(以及 3D 结构光模块)。

不光是说追寻更高的屏占比和更震撼的观感,全面屏的趋势其实也是一个追求最优解的过程。

尽管很多手机不同程度上都提升了「屏占比」,但理想的「全面屏」似乎还是有点距离。并且,在这个过程中,各大厂商们还绕了不少的弯路。比如把指纹从正面转移到了背面,为了 3D 结构光而留了刘海屏…

如果说 Find 5 是有息屏美学的话,那么 Find X 则有纯粹之美。

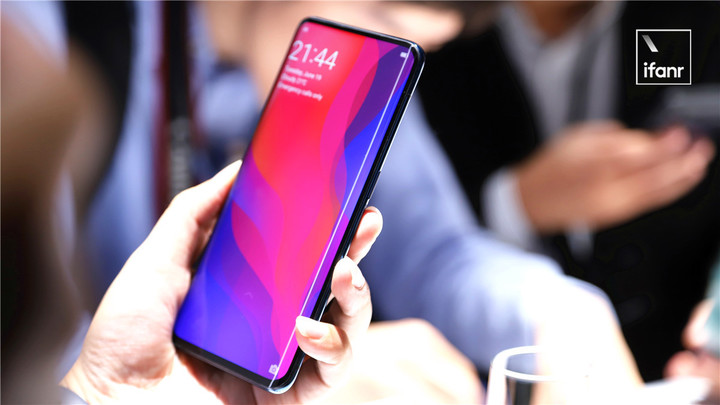

屏占比 93.8% 的 OPPO Find X 大概是保留了前置摄像头和 3D 结构光手机当中,最接近全面屏形态的手机了。

真·全面屏手机的意义在于:不是为了全面屏而全面屏,而是因为全面屏而更好用。

Find X 上的「神隐」摄像头

英国科幻作家阿瑟·克拉克(Arthur Clarke)曾发表过这样的论断:

发现可能性的界限的唯一办法,就是越过这个界限,到不可能中去。

「全面屏」的界限就在于,手机正面有没有可能只是一块屏幕?

现在,OPPO Find X 提出了一种全新的可能性:

在「全面屏」的基础上做加法。

OPPO Find X 采用了 COP 的屏幕封装技术,充分利用柔性屏幕的特性,让屏占比尽可能做到最大。

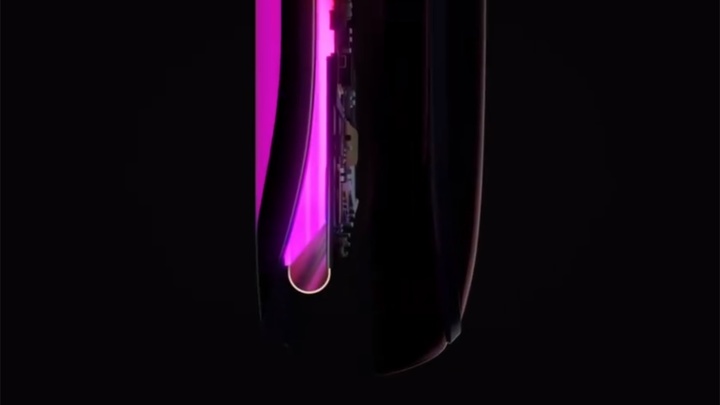

▲ Find X 的 COP 屏幕封装工艺示意图

此外,Find X 还启用了 3D 结构光面部识别技术,告别了指纹识别模块。

▲双轨潜望结构透视图

如果说以上两项技术还属于「全面屏」的常规操作,那么绝无仅有的「双轨潜望结构」,则是 Find X 最大的杀手锏。

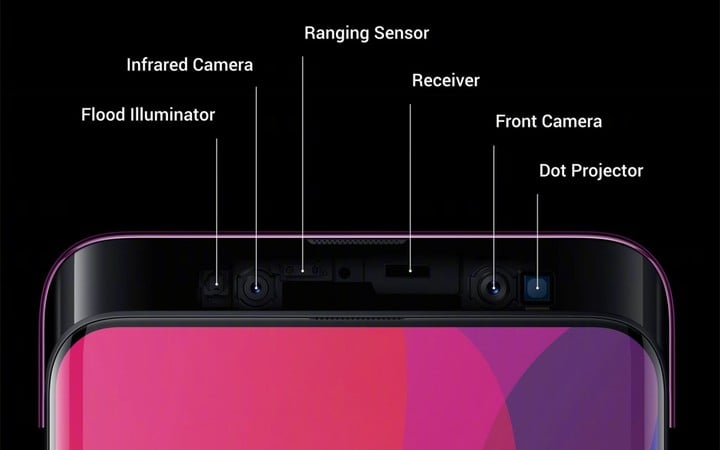

当你需要拍照,或者进行面部解锁时,隐藏于屏幕之后的滑块就会快速升起——正面是前置摄像头和 3D 结构光传感器;背面则是 1600 万 + 2000 万像素的双摄像头和闪光灯。

3D 结构光面部识别的速度非常快,在你还没有怎么反应过来的时候,手机已经解锁,体验要比指纹识别流畅自然。

▲ OPPO Find X 3D 结构光解锁

Find X 摄像头开启的速度也很快,基本上与相机 app 的启动速度一致,根本不用担心因为等待模块升起而错过拍照良机。

而在你不需要拍照或者解锁的时候,Find X 无论正反面都是融为一体,浑然天成的,正如发布前预热海报上所强调的那样:

科技应该只在需要时才被感知。

实际上,无论是解锁,还是自拍乃至拍照,它们都是高频次但短时长的需求,用户都是用完即走,只有屏幕才是一直被需要的。屏幕在台前,3D 结构光和摄像头在幕后,这种设计完全可以逻辑自洽。

设计首先存在于图纸上,逻辑形成于脑海中,但手机则需要在车间流水线上组装而成。设计可以感性,逻辑只需自洽,但工业生产则需要可靠。

为了保证「潜望镜」滑块的可靠性,OPPO 其实在背后做了不少功课。

在产品设计之初,Find X 这个「双轨潜望结构」就经过了 30 万次耐久测试和跌落测试,30 万次的耐久意味着什么呢?意味着一个自拍狂魔每天解锁自拍 100 次都可以使用个七八年。

Find X 的双轨潜望结构,其实是利用非常精密的马达和螺纹丝杆进行驱动,这个精巧的模块占据了 11.2% 的机身空间,这就意味着其他零部件的空间也少了,因此,OPPO 需要在不增加机身厚度的情况下,对机身内部的零部件进行堆叠设计,尽可能地利用好机身内的空间。

在紧凑的机身空间里,Find X 的电池容量达到了 3730 mAh,续航方面也不需要担心翻车。

因为 Find X 正面采用了一块曲面屏,因此,屏幕后方的带 3D 结构光和摄像头的升降模块其实也需要做成曲面边缘来保证一体性。

为了这个目的,Find X 的前置和后置摄像头也覆盖了一层超薄的康宁玻璃,运用复杂的 3D 热弯工艺,厚度仅仅只有 0.3mm,就是为了保证强度,又不占用厚度,还要贴合整机的设计……

距离 Find 7 发布已经过去了四年多的时间,这其中 OPPO 毙掉了多个 Find 旗舰机的设计,直到 Find X 的问世,这也说明了科技与设计的完美平衡,需要跨过无数个难题才能抵达终点。

刚好 3D 结构光可以小型化商用,弥合全面屏和指纹识别的矛盾;柔性屏和 COP 封装工艺,可以做到 93.8% 的屏占比;而 OPPO 在旗下首款指纹机 N3 上也尝试过精密控制的马达装置。

连接过去与未来的设计

实际上,在功能机时代,以及智能机早期时代,滑盖一度是最为经典的手机设计。

OPPO 自己的首部智能手机 Find,就是侧滑盖设计。

1999 年,西门子公司的 SL1088 是最早的滑盖手机,打破了既往翻盖手机和直板手机的固有设计,第一次将手机屏幕与按键区分离。

▲ 第一部滑盖手机西门子 SL1088

之后,滑盖手机便成为一股设计风潮,无论是三星、索尼还是诺基亚,都推出过许多经典的滑盖机型:

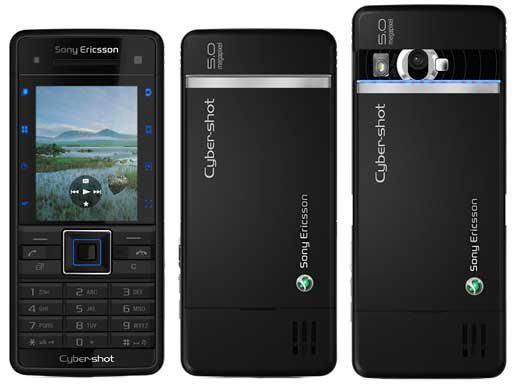

▲ 索尼滑盖手机 C902

2006 年,诺基亚 N95 横空出世,采用了双滑盖设计,上滑是手机键盘,下滑则是音乐播放按钮。

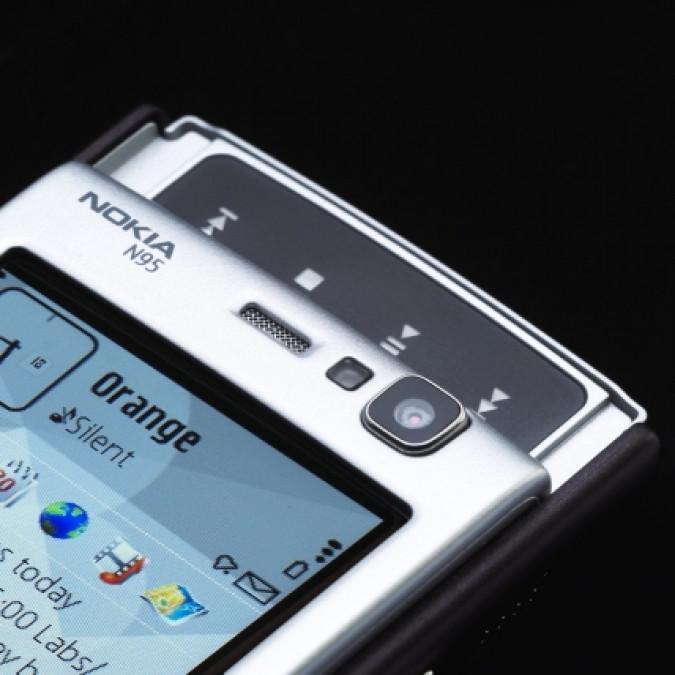

▲ 诺基亚 N95

在那个年代,滑盖机需要解决的矛盾,其实就是手机需要在有限的空间里,如何权衡实体键盘和屏幕的大小和比例。

这也说明了,在有限空间里追求更大屏幕这件事情是伴随着手机出现就存在的,本质上来说,这大概是手机设计的一种宿命。

时至今日,功能机中实体键盘和屏幕的矛盾,变成了智能机中前置摄像头等一系列组件和屏幕的矛盾。

在智能手机千篇一律的瓶颈期,滑盖设计又以一种前所未见的姿态回归,它既然在过去解决了一个矛盾,那么为什么不能解决掉现在的矛盾呢?

相比于过去的手动结构,Find X 的机械传动更具现代感,体验也更流畅,当然实现难度也更大,最终的结果也更趋近于完美:不光是正面全是屏,通过全隐藏式 3D 摄像头,史无前例地实现手机正反无孔、息屏下也有极致纯粹之感。

相比于刘海屏、背部指纹、宽下巴这些全面屏路程上的缺憾,Find X 用到了双轨潜望结构,3D 结构光和 COP 屏幕封装工艺这一套全面屏解决方案,在往后,也很可能成为全面屏旗舰机的流行方案,毕竟这套方案,做到了目前最佳。

当我们把 Find X 的屏幕美感、精密机械马达,滑块设计单独拎出来的时候,依稀能看到 Find 5,N3 和 Find 等等老 OPPO 手机的灵魂。

有趣的是,Find X 很多灵感和经验来自过去,但却给未来手机设计指明了一条可行之路。
