Apple Watch Series 4 拆解:内部布局调整得更合理后,电池反而更小了?

产品

2018-09-26 10:25

早两日,有「拆解狂魔」之称的 iFixit 将刚发售的 iPhone XS 系列手机拆了个精光,并从中发现了不少苹果没有在发布会上向大家透露的「秘密」。时隔两日,iFixit 又要开拆了。而这次要拆的则是今年苹果秋季发布会的另一款重量级产品:Apple Watch Series 4(以下简称 Apple Watch S4)。

Apple Watch 自 2014 年第一代发布至今,已经迭代到了第五代产品。而今年的 Apple Watch S4 也是在四年来第一次在外观上进行了大改。但除了「外表」有所改进外,Apple Watch S4 的「内在」也发生了不少变化。

第一代 Apple Watch 是革命性的,但在该款手表的内部,我们看到的是过多的胶水以及摆放笨拙的元件,而当我们拆开 S4 后,看到的则是更为精致、合理的布局。

这是 iFixit 对 Apple Watch S4 内部元器件布局的评价。

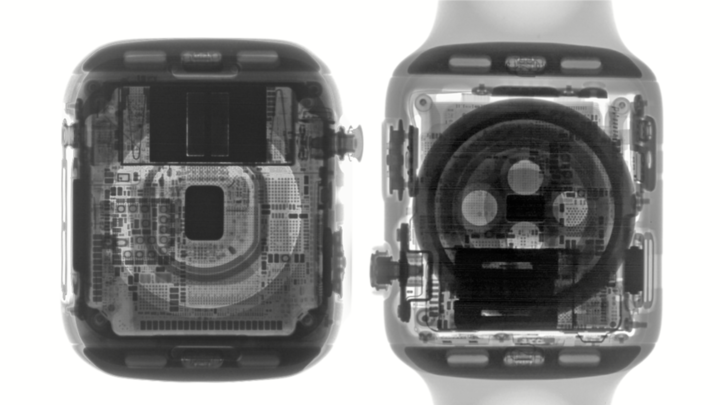

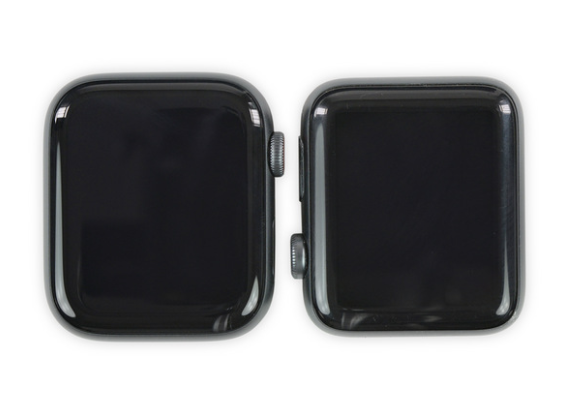

在拆解之前,按照惯例,先来一张和前代的合照以及 X 光照片。根据官方数据,Apple Watch S4 比 S3 在厚度上削薄了 0.7 毫米,虽然实际效果并不明显,但是从对比照的侧视图中我们确实看出两者在厚度上存在差距。

▲ 左:S4 右:S3

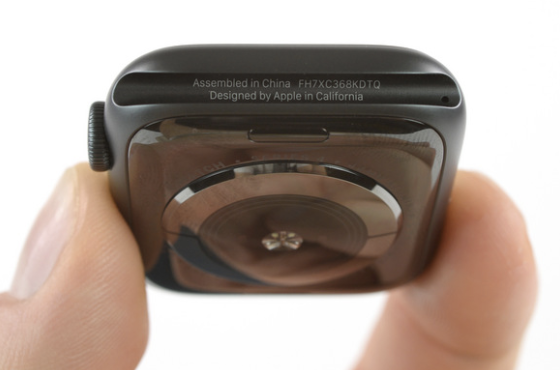

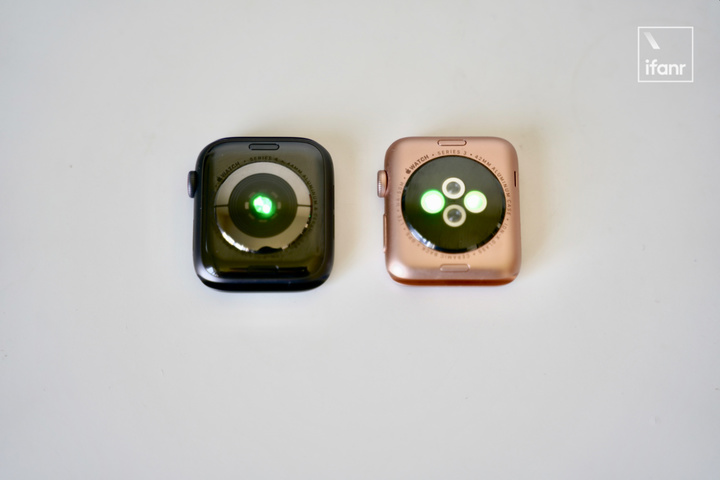

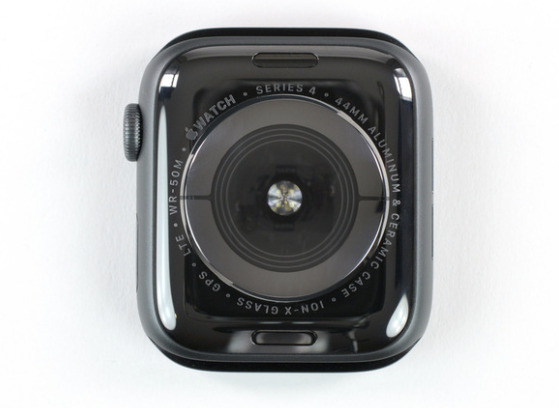

Apple Watch S4 的后壳采用陶瓷+蓝宝石设计,会相比前代更耐刮。而在 X 光照中,我们也看到了两者的光学传感器是有有所不同的。

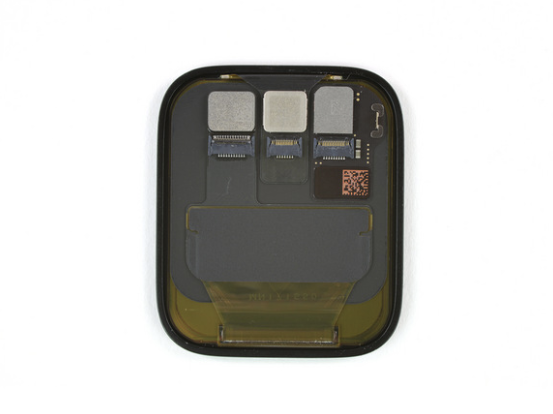

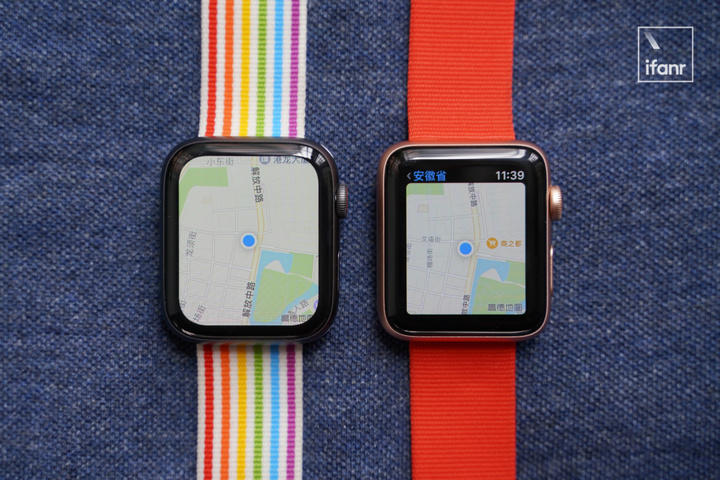

两款 Apple Watch 新品在表面尺寸上也作出了更改,原有的 38mm 以及 42mm 规格更改成 40mm 以及 44mm。两款配备压力感应的 LTPO OLED Retina 显示器的分辨率也变成了 324×394 以及 368×448。

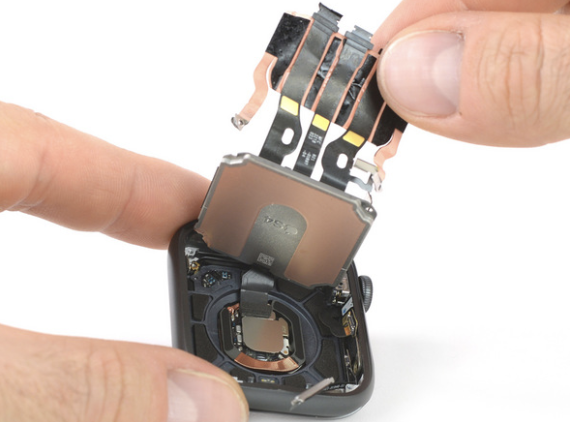

用撬片撬开屏幕后,我们看到了 Apple Watch S4 的内部情况。虽然布局有所优化,但是在 Apple Watch 内部空间中占据大头的依然还是电池以及 Taptic Engine。

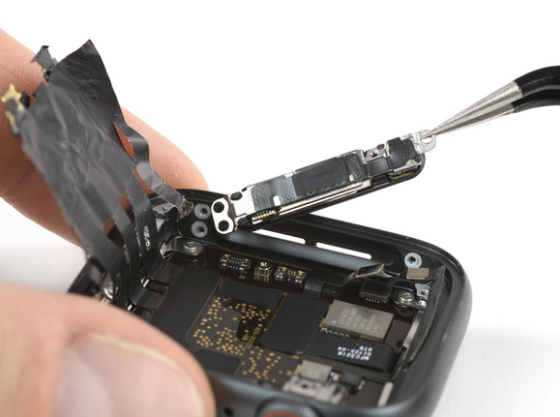

Apple Watch S4 内部变得更为整洁的一部分原因就是 Taptic Engine 变得更为扁平,但也变得更长。我们在之前的评测中也说过,新一代的 Apple Watch 在震动上是有别于上一代的,应该就是由这个全新设计的 Taptic Engine 所带来的改变。

这个主要用于物理反馈的组件能占据机身约三分之一的位置,但是苹果却并没有考虑怎样去将它「缩水」或者直接考虑将其去掉,反而想尽办法让其表现得更好,这就可以反映出对于机器反馈尤其是在可穿戴设备上,苹果还是相当看重的。

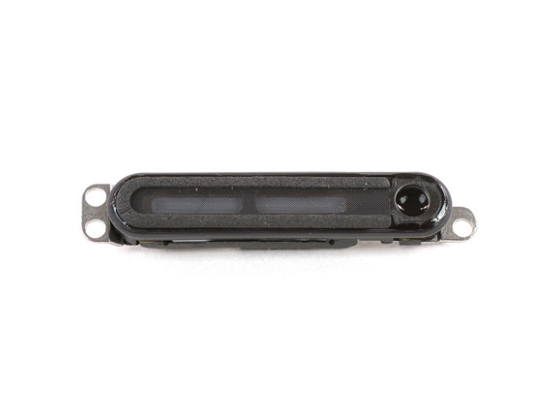

紧随被 Taptic Engine 拆出的是 Apple Watch S4 全新的扬声器,音量比前代提升达 50%。现在麦克风也已经被移到数码表冠旁了,目的就是利用该空间获得更大的音量。

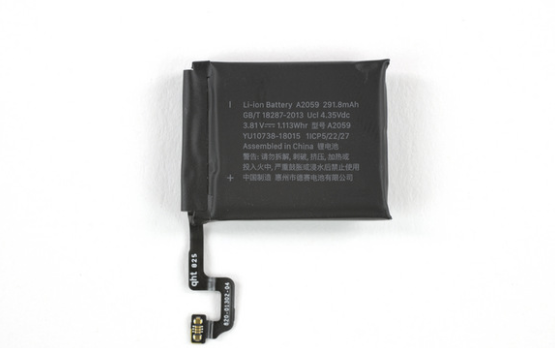

有一个不幸的消息是,iFixit 这次拆解的 44mm 款,并发现这款手表配备了一块容量 1.113Wh 的电池,比 Apple Watch S3 42mm 款的 1.34Wh 还小,缩水幅度达 17%。虽然 iFixit 并没有拆解 40mm 款的 Apple Watch S4,但我们仍从外媒处找到了该款手表的电池容量,具体大小为 0.86Wh,相比前代的 38mm 款缩水幅度也将近 20%。

不过好在,苹果已经在发布会上宣布新 Apple Watch 依旧与旧款一样,续航时间能达 18 小时,基本满足一天的使用,这除了要归功于全新的 LTPO 屏幕技术外,显然全新的 S4 芯片也功不可没。

与前代使用大量粘合剂不同的是 S4 的固定没有全部使用粘合剂,而是改为了用螺丝固定。

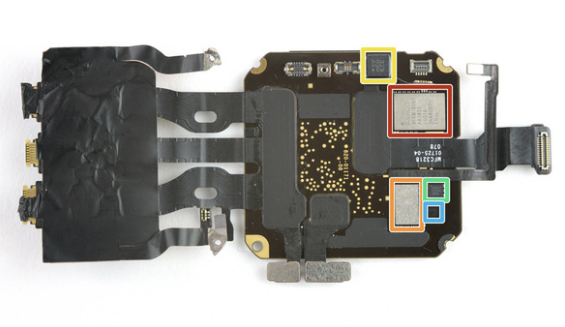

  • 红色:安华科 AFEM-8087
  • 橙色:OU JQ
  • 黄色:YY MEH ECE(加速度传感器+ 陀螺仪)
  • 绿色:AE827 I2033 0836
  • 蓝色:意法半导体 ST33G1M2 32-bit MCU with ARM SecurCore SC30

ECG 也就是心电图功能相信是 S4 这次最大的功能亮点了。在使用时,用户除了需要在佩戴手表的同时,另一只手的手指也需要摁住数码表冠,让手表背面形成第一个电极,数码表冠成为第二个电极,最终形成回路。

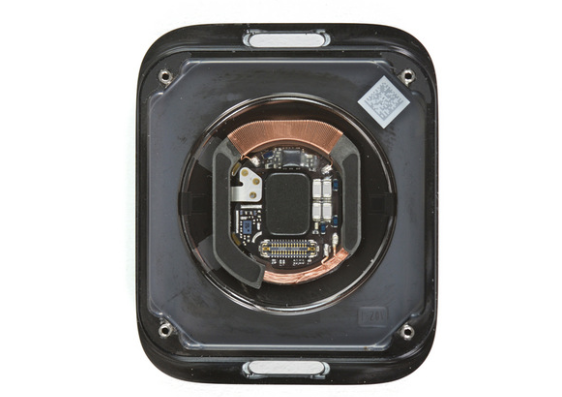

当心脏跳动时,这些电极可以检测到皮肤上电极化的微小变化。然后 S4 解释该数据来计算和分析您的心律。而下图就是取代了原有光学传感器的全新电极式心脏传感器。

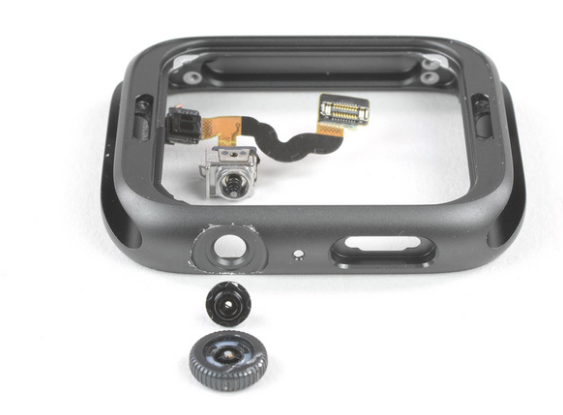

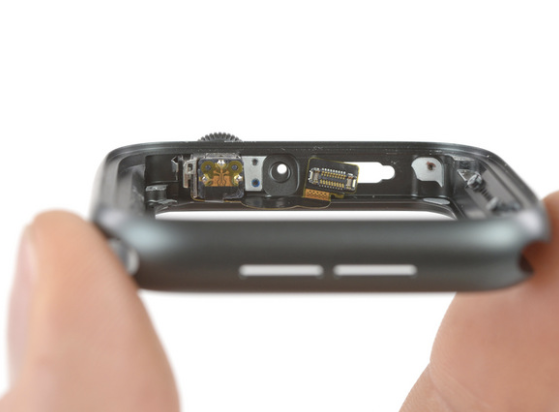

第二个电极,也就是全新的数码表冠经过了重新的设计。此前有传闻说 S4 的表冠将会被设计成不可按压式,但实际上该表冠还是能按压的,只是在同样体积下被塞入了更多元器件,以达到包括测量心电图等的功能。

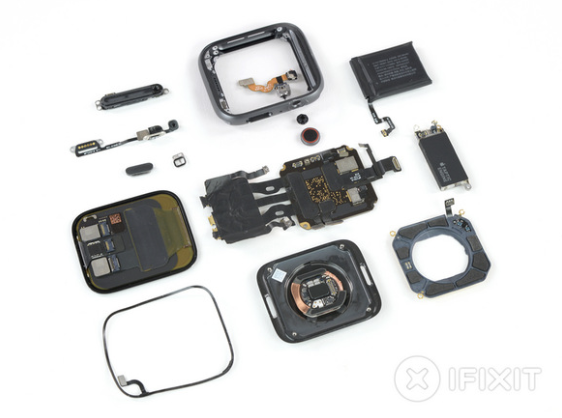

最后,iFixit 给 Apple Watch S4 给出的可修复性评分为 6 分(分数越高越容易被修复,满分 10 分),并对其内部的全新布局再一次给出了很高的评价:

Apple 专家 John Gruber 把它和它带来的设计与 iPhone 4 相比,但我们甚至认为能更进一步地与 iPhone 5 相比。这是一款知道自己的优先级并想要内部看起来和外部一样优雅的设备。

题图及文中插图来自:iFixit
