iPhone 4 天线问题的原因,以及有望在下周的系统升级中解决

iPhone 4 的天线问题饱受争议,之前的视频和相关报道已明确显示信号衰减直至中断。这一问题目前已经得到了苹果的确认,在PCMag 的测试中也证明,问题确实存在,而且不仅仅是信号会中断,信号微弱的时候根本无法发起呼叫。

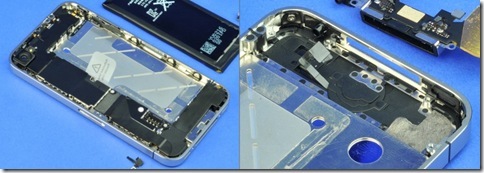

对该问题的一个解释是,用户的手握住手机的时候,手盖住了左右天线的空隙部分,也相当于接通了两条天线(左侧天线收发蓝牙、GPS 和 WiFi 信号,右侧天线收发蜂窝网络信号),同时改变了天线的长度,影响了天线的功能。下图为拆解中的天线部分:

iphone_4_antenna

iPhone 4 的 SAR 值是 1.17 mW/g,比 iPhone 3G 和 iPhone 高,比 iPhone 3GS 低(1.38 mW/g)。AntennaSys 的专家表示,把天线放在底部是很普遍的做法,而 FCC 的测试应该没有出现“人手握住手机”这种对真实情况的模拟:

翻盖手机已成更为过去,现在的手机设计更加一体化。有些机型如早期的 Treo,天线是在手机顶部接近边缘位置突出的金属短柱。鞭形天线演化为金属短柱天线,再到凸块天线,最终演化到现在嵌入到手机内部的平面矩形天线。采用顶部天线的时候,SAR 是个问题,而现在的用户都把手机贴在脸上通话,很多部件都会发热。因此就出现了把天线放在底部的设计。

当前生产的所有手机几乎都采用了底部天线设计,保证辐射点距头部最远。苹果并不是第一个使用底部天线设计的公司,当然也不会是最后一个。问题在于通话时人手通常放在耳边,最自然的姿势就势必要盖住天线。这不可能是好的设计吗?如何解决这个问题?这次都是 FCC 的错。

FCC 在测试的时候,要求头必须挨着手机,但却没有对手的位置做要求。而且 FCC 不是唯一一个必须通过的测试。AT&T 对接入网络的信号有自己的要求,天线效率也是其中之一。我了解这一点,因为我为 AT&T 设计过四频段 GSM 天线。AT&T 测试很明显也没有要求手必须放在手机旁边。

因此设计都是为了满足测试要求、满足收发效率的,人手当然不在设计要求考虑的范围内!

好吧,说回到 iPhone 4,天线结构在手机底部,有两块对称的插槽在不锈钢框架内,如果让这些插槽接通或用手盖住,天线表现会收到很大影响,而且没有办法,这是必要的设计妥协,要同时满足 FCC、AT&T、苹果的市场部门和工业设计师的要求。

——引用自 AntennaSys 博客

如果是硬件设计的问题,似乎不太容易通过系统升级来解决。但据 AppleInsider 的报道,下周一将推出的 iOS 4.0.1 升级会让这问题不复存在。

据称这次升级将会在下周早些时候宣布,升级将通过 iOS 4 来选择校准基带的频率。据报道当前发生的问题都是在频率切换的时候出现的,因为延时有可能没有校准,因此在频段切换的时候出现了“无服务”,正常的话应该以最好的信噪比切换到其他频段。iOS 4 在基带选择使用频段方面有一些改进,因此通过软件会做出一些调整。这也解释了那些将系统升级到 iOS 4 的 iPhone 3GS 用户也遇到了 iPhone 4 同样的信号问题。
