E71④,DIY。拆机实践及感想

DIY

买了拆机的T4,T5螺丝刀。(原以为只要T4就可以是错的)

1。拆电池,sim卡,存储卡,直接拔掉侧面胶条。

2。T4拆两边的四个螺丝。

3。用牙签抵入那四个内陷的金属片。这时面盖应该已经松动。

4。把松动的面盖在提高,用硬物把那四个卡脚外拨,让卡脚脱开主板。

5。面盖向上方滑动,解除手机面盖上方两角的卡扣,面盖(包括键盘)就拆出来了。

6。这时就拆下巴的面盖了。直接暴力向上掰(这是塑料的消耗品,卡扣都是一次性的,不暴力也没用)拆掉下巴面盖。

7。用T5拆除主板上方的两个螺丝。

8。(注意),把下巴部分那个倒扣向下掰一点,脱出主板下部。然后usb口处用硬物顶一下,慢慢拆除主板就ok了。

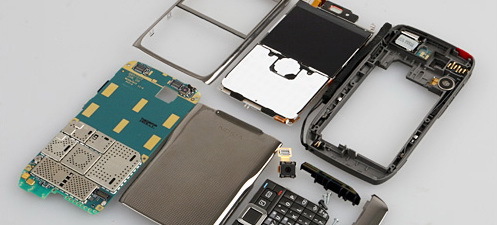

9。现在手机分成几大块了,一个是主板,一个是中壳,一个是面盖和键盘。

10。换上新的中壳。(注意),先在新的中壳那把下巴的单独天线,和右边的音量胶条这类小物件安装固定好,再入主板的usb口,再扣上下巴中部的卡扣。这时,把音量那侧朝下,让音量胶条不要脱出。用长条硬物向上顶入摄像头(因摄像头是松动有弹簧的,自动对焦的原因?),这时主板才可以完全卡入新的中壳。

11。用T5拧紧主板上部的两个螺丝。注意!大力拧紧到尽头,不然不然无法密合。

12。把新的下巴面盖直接卡入。爽!

13。把面盖先扣好上部的两角卡扣,再直接卡入,用力,直到两边卡一声卡好位置。这时中壳和面盖的缝隙应该是均匀的。

14。用T4螺丝刀拧紧四个螺丝。(先上面后下面,四个依次拧紧)。

完成。非常简单。但要细心。我只是换中壳,原来的面盖和键盘都完全不动,主板也完全不动。

感想:

1。E71做工太好了。拆了机后比看图感觉更明显。

2。入尘问题是四个螺丝没有拧紧,所以中间不密合导致。如果完全密合,不会有入尘问题。因为面盖透明盖内部有一圈的黑色泡绵,密合后可以完全压紧,不会入尘。

3。键盘中缝大漏光问题是装配时键盘已经下移了,再装螺丝时,把它固定了的原因。安装时,一定要先把键盘上移,再拧紧螺丝固定。将要完全拧紧螺丝时反过来上推键盘,再拧紧。我这部机原有中缝小小的问题。现在彻底没有了!解决的非常的漂亮。

4。usb胶条可以直接拔出,有变形的机友以后可以买单独的胶条替换。

5。键盘中部松动问题,也是拧紧螺丝时,键盘平面没有保持平面的原因。完全可以和解决中缝那样解决。

6。有机友屏幕两角按压会陷动,这也是上部两个螺丝没有拧紧的原因。我刚开始螺丝滑不敢完全拧尽,就出现了这个问题。大胆的拧吧!

7。装配时一定要用那种专用粘胶纸清理屏幕和透明盖。因为装配时手指一定会碰到她们。戴手套好点但应该都有手痕。

8。买配件最好把键盘和中壳一起买。而且要卖家看看键盘装入中壳中缝会不会偏大。我现在的键盘和新面盖匹配就没有原来的好。(主要就是批次问题)虽然也可以装配时解决,但最好还是之前搞好更好一些。

9。装面盖卡上上面两角的卡扣时,最好用胶锤敲打上面两边,让她更好密合。不然没这么完美。

10。E71真的是一部好机,不仅仅体现再她的用材上。更体现在她的设计非常合理,架构非常清晰模块化。一个完全没有手机拆装经验的用家,也可以完全这个任务。

11。E71用家的成本将非常低,只要你不是坏了主板。任何时候只要花400元内,你就有了一部全新的E71。

enjoy!

拆机前参考 http://d.pconline.com.cn/mobile/news/0808/1391904.html 的图片。有不清楚的,可以到论坛 bbs.ifanr.com发问。
