Pencil 完全拆解实录:一件结构巧妙的艺术品

产品

2014-01-09 08:30

本文作者是来自深圳的炫姐姐。她是一名喜欢手绘记录的妈妈,现在最喜欢的产品是 iPad mini 2,因为可以随时随地的用 Paper 来记录想法。她目前运营 @深圳湾 微信公众号(ID:ShenzhenWare)。

FiftyThree 这家公司去年年底出品的 App 外设蓝牙触控笔 Pencil,在发布之初就收到诸多媒体和设计师的追捧。

喜欢手绘的我在元旦前拿到了这款已经面临缺货的笔,简直是爱不释手。尤其是在比较了我之前用过的十几款不同品牌的触控笔之后,我更加坚定的认为:Pencil 完美的集成了 Paper,成为 iPad 手绘无敌搭档。可以说,Pencil 是史上最好的 iPad 手绘触控笔,没有也许,也没有之一 。

与 Paper 完美集成的 Pencil 的精妙之处在于:

自然拟物的外观设计

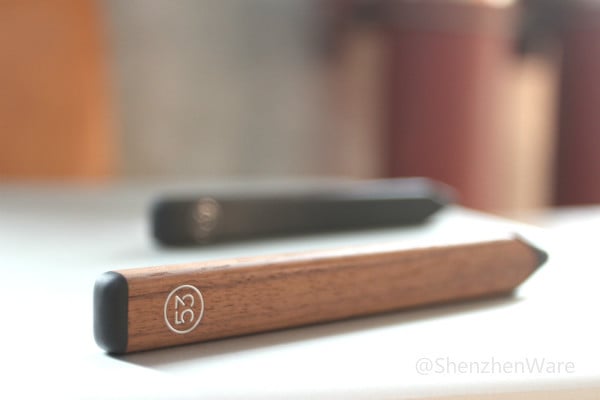

Pencil 一共设计了两款笔,采用了完全拟物化的设计。胡桃木款的 Pencil 类似木工铅笔,笔杆是胡桃木色的木质材料,只有 26 克重量。石墨黑款的 Pencil 看上去与画素描用的碳铅条相像,笔杆为铝合金材料,表面有金属拉丝纹理,笔重 34g,手感稳重。笔杆无其他设计,只有一处有金属商标,内嵌到木质或金属的材料里面,结合处也做的很精细。

shenzhenware_pencils_on_table

一触即应的蓝牙配对

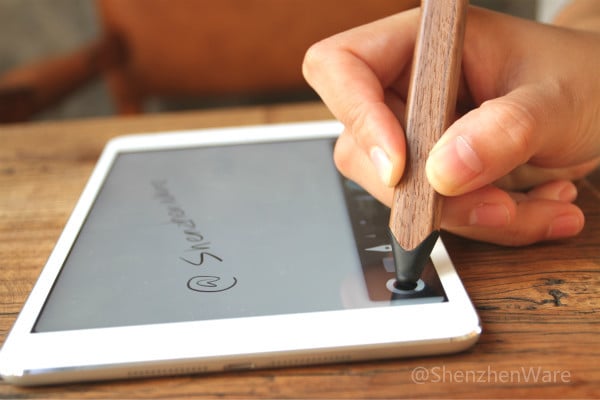

Paper 软件内提供了 “Kiss to pair” ,是一种非常直观的配对方法,用笔尖轻按屏幕即可完成配对,比一般的蓝牙配对步骤简单多了。连接成功后,iPad 屏幕右上方的 “53” 图标里,可以查看 Pencil 的状态,包括序列号、固件版本、电池电量。

shenzhenware_pencil_kiss_to_pair

革命性的防手掌误触

这是一个突破。

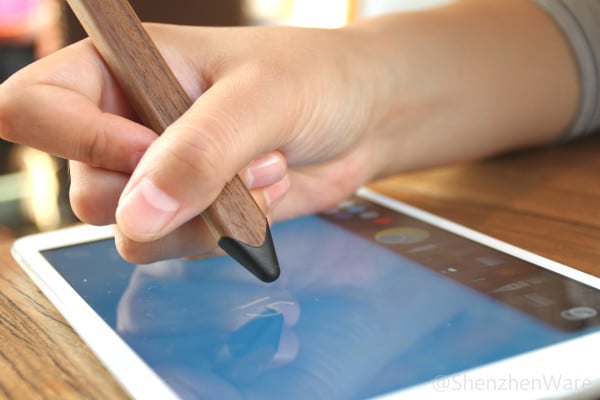

以往任何一款触控笔,都必须让手掌悬空来做书写或涂画操作。而如今有了 Pencil 就可以如真实的书写或涂画一样,手自然的放在 iPad 屏幕上。而这,依然不会影响 Pencil 的灵敏表现,而且也不会破坏 Paper 里的手绘图案。

即便是 iPad 没有关闭 Multi Touch 多点触控功能,也不会影响 Paper 的操控。这个功能非常棒,让我们在手绘的过程中,更加放心,也更加自如。

shenzhenware_pencil_palm_rejection

拟物橡皮擦

以往各种 iPad 手绘应用,都提供了橡皮擦,修改图案。但操作过程当中,需要将画笔切换到橡皮擦模式,然后再用手指或者触控笔涂擦。

有的厂商也希望改变这种不自然的交互,比如说 Wacom 推出的触控能够与 iPad 手绘应用 Bamboo 集成,它在笔杆处提供了上下两个按钮,分别可以设置涂擦和笔尖的粗细。其他的蓝牙触控笔也提供了类似的功能。

但是 Pencil 没有这样做。

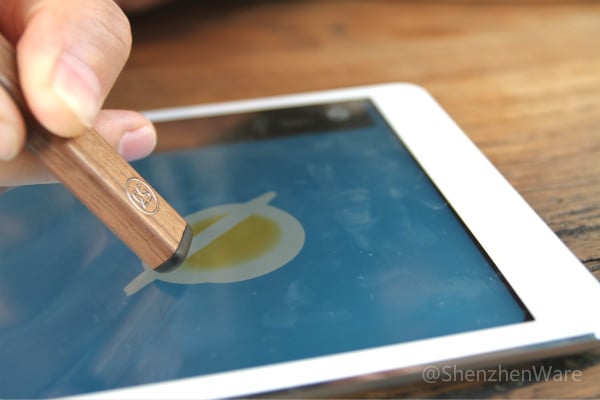

Pencil 的强大之处在于,真的就像实物的带着橡皮擦的铅笔一样,笔尖画画,笔头就是橡皮擦。需要用到橡皮擦的时候,就翻转一下画笔,然后擦拭、涂抹,即可。免去在屏幕上或者笔杆上切换的操作,让整个过程变得自然、顺滑。

我不得不再次为 FiftyThree 的创意击掌叫好。

shenzhenware_pencil_erase

画师范儿的手指晕染

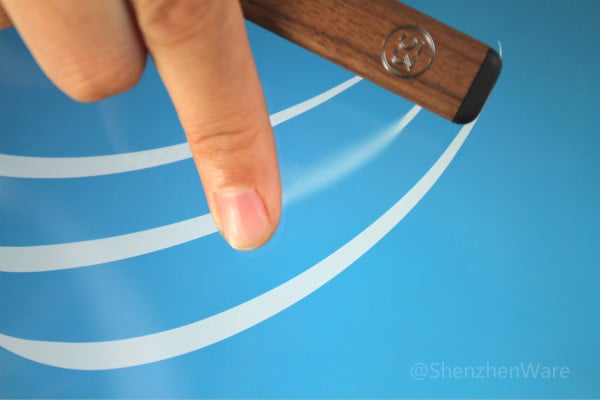

当使用 Pencil 画画时,手指再触控屏幕画布,就是调和晕色效果。这种调和晕色模糊的效果,可以为画面增添景深,或者模糊锐利的边缘线条。

有如真实的作画场景一般,我们画素描或画水彩的时候,不是很多时候,也会用到手指来晕色吗?当然,你还可以通过设置,关闭手指 “调和” 的功能。启用 “绘画” 的功能后,则可以用手指作画。或者选择 “无”,则手指操作不会在画布上留任何轨迹。

shenzhenware_pencil_blend

再见电池

拔下 Pencil 笔头,可以直接通过 USB 给 Pencil 充电,免去更换电池的烦扰。因为采用了低功耗蓝牙技术,一次充电后,可以连续续航一个月。让人惊奇的是,Pencil 没有任何开关。

shenzhenware_pencil_inside_bar

不过使用的过程中,我也赞同 FiftyThree 的想法,Pencil 的确不需要做任何开关。

如此功能强大、设计精美的物品,让我的八卦之火熊熊燃烧,我特别想知道 FiftyThree 是如何制造出这一个完美的触控笔的。于是,我尝试把它拆解。在我展示拆解过程之前,请允许我点评一句:

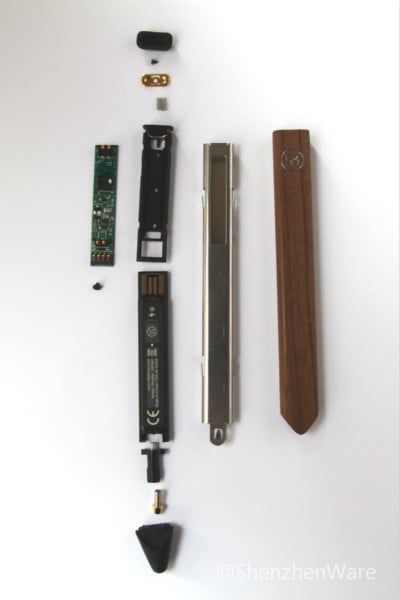

Pencil 结构巧妙,工艺精湛,更像是一件艺术品。

shenzhenware_pencil_broken_pieces

用力拔笔头,可以连同笔头抽出它的 USB 充电棒,笔头是和充电棒采用十字对接的方式相连。更换笔头或者为 Pencil 充电,都需要做这一步操作。

拔下笔擦部分的橡皮擦,暴露出螺丝帽。拧开的时候,能看到里面的不锈钢龙骨架很密实的卡在笔杆内壁上,几乎看不到缝隙。在笔头的龙骨架缝隙插上两张卡片,即可从相反的一面把整个龙骨拔出来。

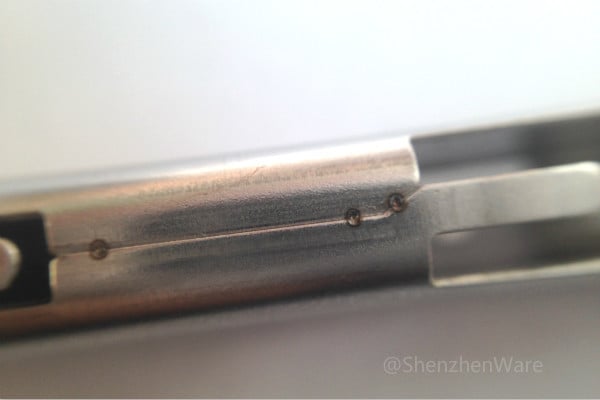

好一块不锈钢龙骨架!由两片钣金冲压成型,激光点焊连接。它的作用有两个:

  • 机械固定:很好的固定了笔芯中的电路板和各种器件,并且起到了加固笔壳子(尤其是木质胡桃木版)的作用,防止外壳因中空而破裂。这样,还确保了 Pencil 外壳的美观,可以通过一体成型技术达到外壳光滑没有任何接缝;
  • 屏蔽防护:一般电容极板(弱信号)易从外界吸收强射频信号。这样的金属骨架,可以屏蔽外界的射频信号(如手机)。

shenzhenware_pencil_welded_joint

石墨黑的 Pencil 外壳为铝合金制作。笔杆的外壳采用整块铝锭挤压、铣削出来,类似如 MacBook Pro 的一体成型(Unibody)的工艺,这样的结构减少了零件数量,提高了装配精度。仔细观察,还可看到 Pencil 外壳的内侧与外侧同时做了阳极氧化。

shenzhenware_pencil_magnetic_compare

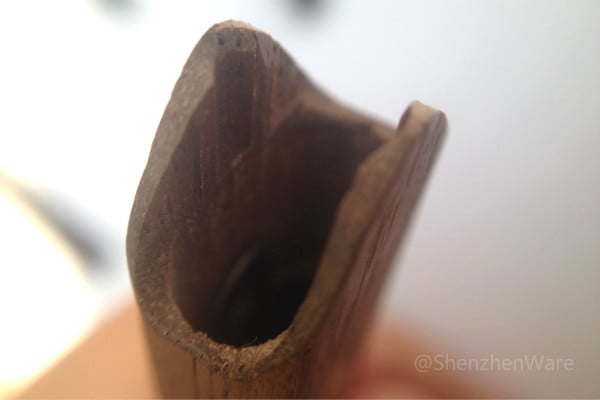

核桃木的 Pencil 外壳为木质材料,也是数控机床车削完成,一体成型。因为木质材料稳定性弱,加工不好就容易爆裂,所以从这一点上,核桃木笔石墨黑的 Pencil 售价贵 10 美元,是有道理的。

因为要把龙骨固定到外壳上,所以在铝合金或者核桃木的外盒内部,都有车削的卡槽。通过金属龙骨上的两个卡扣卡住 Pencil 外壳。整个外壳设计没有一个螺丝钉。

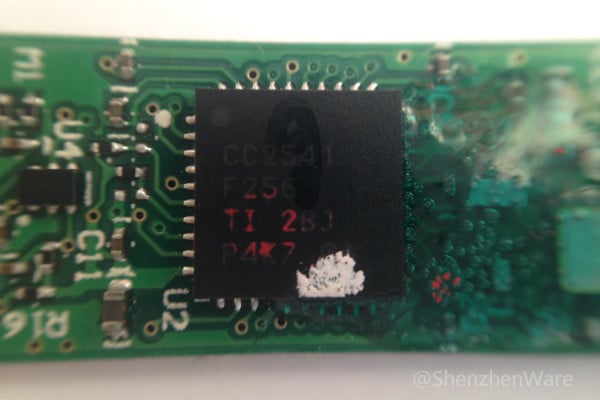

把螺丝刀伸进金属龙骨,拧开里面的螺丝,取下真正的 “笔芯”,用塑料外壳固定的电路板。我们发现了 TI 的支持 2.4GHz 蓝牙低能耗芯片,支持蓝牙 4.0 BLE。

我发现了 4 根天线,分别感应蓝牙信号,笔擦电容板信号,接金属龙骨壳同时起到接地的作用。整个电路板设计简单,FiftyThree 并没有在这方面做多大的文章。

shenzhenware_pencil_ti_ble_chips

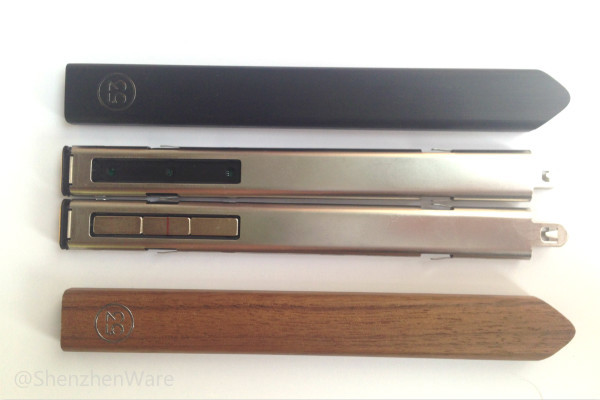

在这个固定电路板的塑料外壳背面,我们发现了 3 个小圆孔。我们开始还研究了半天,为什么会有这样的貌似 “多余” 的设计,经过对比胡桃木版和石墨黑版两款 Pencil ,发现这 3 个圆孔是用来固定磁力片的。胡桃木版的 Pencil 可以吸附在 SmartCover 上,而石墨黑版的 Pencil 则没有这个功能(这是两款 Pencil 在功能上的唯一差别)。仅这三片磁力金属,就又让胡桃木多了贵 10 美元的理由。

shenzhenware_pencil_magnetic_compare

另外插播一下,很多媒体和电商网站在解读的时候,说胡桃木的 Pencil 可以吸附在 iPad 上,这一点是不对的。iPad 没有那么大的吸附力,且吸附面非常狭窄,不足以挂住这个重量哪怕只有 26 克的笔。所以,想亮瞎别人的眼,记得给自己的 iPad 买 Smart Cover 哦。

差不多拆到底了吧?再不然就要像深圳的山寨厂商一样 “抄板” 了。既然电路设计不是重点,也不必担心被山寨。那 Pencil 还有什么?

与以往的各种电容触控笔不同,Pencil 提供的可替换笔头不仅包含了橡胶部分,还有里面的 “金属心”。替换笔头的时候,只需要旋转 90 度,即可换下整个笔头。

我们很好奇这橡胶里面这硬硬的东西有什么不一样,于是又用了比较残忍的硬拔的方法,抽出里面的 “金属心”。整个笔头也由这三个组件构成,从外到内,从上到下,一个是橡胶套,一个是塑料圆筒外壳,一个是金属弹簧杆和笔头。

shenzhenware_pencil_inside_wood

经常使用电容触控笔的人都知道,橡胶笔头是最容易磨破开裂的。任何一种材料都有自身的疲劳系数,橡胶有橡胶疲劳。太硬太厚感应不到,太软太薄容易破损。对比一下 Wacom 为另一款 iPad 手绘记录工具 Bamboo Paper 设计的 Creative Stylus 蓝牙压感触控笔,我们就不难看出,Pencil 的工业设计要远远高于 Wacom 这一款笔。理由如下:

  • 外观上,Pencil 整个笔头都用橡胶包裹,这个设计再现的是真实的削尖的 “铅笔” 笔头!笔头上面的部分偏硬,稳固的固定了里面的 “金属心” 并和笔杆边缘几乎无缝的连接;
  • 采用大面积的橡胶外套包裹金属笔头,为 Pencil 的金属笔心提供了更大的活动空间范围,在书写或绘画时,锥形的前小后大即能减小摩擦又能减少变形,较大的活动空间可以避免橡胶外套紧贴 “金属心” 而易磨损,延长了笔头的使用寿命;
  • 弹簧杆的设计,让 Pencil 的金属笔心伸缩自如,缓冲减少硬摩擦,延长了笔头的使用寿命;
  • 镀金锥形笔头的设计(而且还是 14k 镀金的),与圆柱型笔头相比,没有锐利菱角刮伤笔头,接触外面的橡胶套也会更贴合,再一次延长了笔头的使用寿命。

shenzhenware_pencil_penpoint_wacom_compare

Pencil 完美的呈现了 FiftyThree 的设计理念,延续它一贯的气质和品质。就如同 Paper,它是为了创意而存在,而不是为了记录而存在。它是启发创意的工具,而非简单记录的工具。与 Paper 完美集成的 Pencil,集成了智美(Smart and Beautiful),是一款结构巧妙且工艺精湛的智能艺术品!

shenzhenware_pencil_front_write



shenzhenware_image_made_with_paper_and_pencil
