渲染图终将成实物,USB Type-C 新标准正反可插

产品

2014-08-13 16:07

一直以来,插 USB 接口就是个特别考验运气的事情,这就像抛硬币正面与反面朝上的概率一样,插进去和插不进去就像是五五分的。所以以后想要做选择但又找不到硬币的时候,可以找一根 USB 线来做决定,如果一头不够,还有另一头。虽然只是很小一个设计 “缺陷”,但是一些厂商却也可以拿这个点做文章,用特殊设计来指导人们分清正反,谓之为 “人性化”。

在去年的 12 月,负责制定 USB 3.0 规范的组织 USB 3.0 Promoter Group 就表示,下一代 USB 的相关工作正在进行,其中,基于 USB 3.1 规范全新设计的 USB Type-C 将实现上下端完全一致,这意味着用户无需区分 USB 正反面,如同苹果 Lightning 接口一样,两个方向都可以插入。这个即将要到来的接头 Type-C,是专为目前 USB 3.1 规范而设计的,预计到今年中期可以完成。

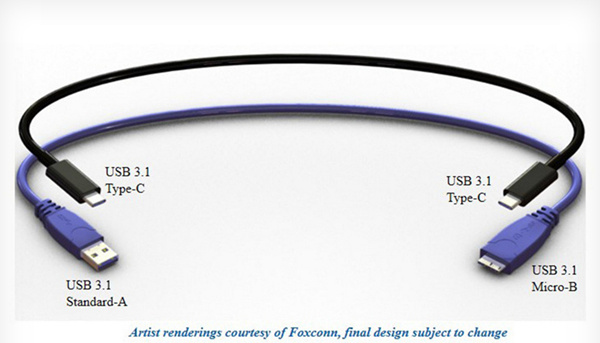

如今年中已到,是时候拿出实物来了。不过在今年的 4 月初,负责推广 USB 接口规范的 USB IF 在 IDF 上公布了 USB 3.1 设计图,包括 Type-A、Type-B 以及全新设计的 Tybe-C。其中,标准的 Type-A 是目前应用最广泛的接口方式,Micro-B 则主要应用于智能手机和平板电脑等设备,而新款 USB 3.1 Type-C 新接口主要面向更轻薄、更纤细的设备。

usb-type-c-01

新的 USB Type-C 接口尺寸为 8.3×2.5 毫米,小于当前 PC 的 USB 接口,但大于许多手机采用的尺寸 6.85×1.8 毫米的 micro-USB B-type 接口。和之前语焉不详的信息不同的是,这个接口的改变最大的应该是较大的接口端,也就是一般存在于 PC 端的接口。也就是说,如果苹果设备用上了这个  USB Type-C 接口,那么 Lightning 线将两端正反可插。不过根据上图的指示,Type-C 的线缆两头可以对调使用,也就是不仅是不分正反,大小端也不必分了。另一支持这个设计的证据是,为 Type-C 设计的转接头有两种形式,分别是适配 A 型公口和 Micro-B 母口。

Socket_Render

Final_USB-Type-C-rendering_with-labels-640x360

在今天,USB 3.0 Promoter Group 表示,USB Type-C 已经准备开始大规模生产,这也意味着现在的 PC 和智能手机等设备厂商可以支持这一新标准了。随着这一消息的宣布,关于这个接口的更多设计细节图也被放出。

243A8FD76F

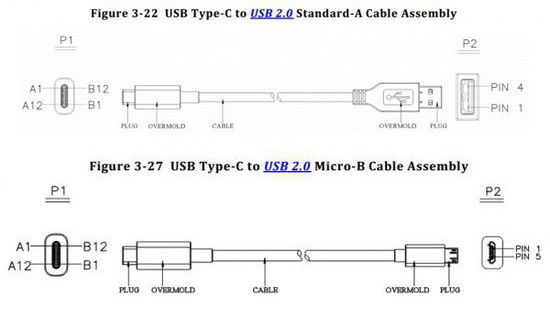

上图就是现今最常用的 A 型公口、Micro-B 母口与新的 Type-C 的对比。USB Type-C 的其他特性如下

  • 正确插入后发出声音。
  • 兼容未来 USB 标准发展,最高达到 10 Gbit 每秒的传输速度。
  • 通过 USB Power Delivery 技术,数据线部分支持 3A、接口支持 5A 电流,可用于数码产品快速充电。
  • 支持 1 万次拔插,支持功率达 100W

电脑及消费电子的 I/O 连接器的市场容量每年约为 30 亿美金, 相关线束为近 90 亿美金, 形成近 120 亿美金的庞大市场。预计改进较大,体验良好的 USB Type-C 带来的 USB 升级潮将会进一步刺激这一市场,不过下一代产品的升级换代速度预计不会很快,毕竟目前的 USB 3.0 也没有完全代替早前的 USB 2.0,而且尤为重要的是,Type-C 看起来向下兼容并不好,预计需要配合转接线才能支持之前的接口,这也会给升级带来阻力。



题图来自:tuinternethn
