iPad Air 2 拆解:更小的电池、更大的内存

iPad Air 2 成为了“全球最薄的平板”,The Verge 评价说它“薄得像块屏幕”。拆机大神 iFixit 将它大卸八块,来看看这个机身中隐藏了什么。

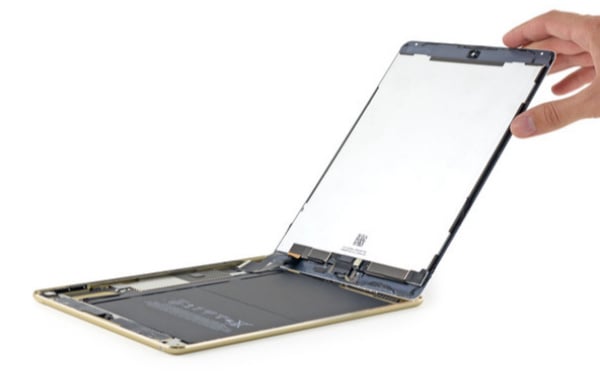

iFixit 首先撬开了前面板。前面板比前代 iPad 的要坚硬,比较难开。面板的上的排线都被安排在了底部,这一点同前代产品大有不同,后者将排线放置在了两侧的位置。这个改变是积极的,这意味着更换屏幕将变得更为轻松。

Frontpannel



Home

前面板上最重要的部件就是 Touch ID 传感器了,它的构建排列很像 iPhone。移开 Home 键之后,可以看到一个独立的集成芯片,这就是 8416A1 Touch ID 传感器。

Lightsensor

iPad Air 2 的环境光传感器被分为两个,其中一个位于耳机插孔处。这有可能是为了提高感应器的准确性。

Wifi

Wi-Fi 模块的天线被移到了机身的顶部,之前的产品中,天线是在底部边缘处。

camera

接下来是两个摄像头。800 万像素的摄像头比 iPhone 6 Plus 的要小一些,但是相比上一代 iPad Air,它已经有了极大的飞跃。

Main board重点来了,主板上我们可以清楚的看到 A8X 处理器(红色)。除此之外的组件包括:

  • 尔必达/美光科技的 F8164A3MD 内存,一共 2 GB。(橘色)
  • SK 海力士 H2JTDG8UD1BMR NAND 闪存,共 16 GB。(黄色)
  • NXP 65V10 NFC 模块,和 iPhone 6/iPhone 6 Plus 的相同。(绿色)
  • 苹果(Cirrus Logic) 338S1213 音频解码器。(蓝色)
  • 苹果 M8 协处理器。(紫色)
  • Murata 339S02541 Wi-Fi 模块。(黑色)

hUrGYoCQAJNVHClg

电池方面,由于机身更薄,电池容量下降到了 27.62 Wh,上代 iPad Air 为 32.9Wh,苹果称 iPad Air 2 仍然有 10 小时的待机时间。

all

照例来张全家福。这一次,iFixit 给 iPad Air 2 打出的可维修指数为 2 分,分数越高,越容易维修,最高为 10 分。

LCD 和前面板被焊接在了一起,这稍微简化了打开的步骤,但是它同样也增加了维修时的碎屏以及 LCD 损坏的风险。

和前代产品一样,前面板和其他设备是用粘合剂粘合在一起的,这也增加了维修时的风险,其他空间里的粘合剂同样让维修变得更为复杂。



题图、插图来自 iFixit
