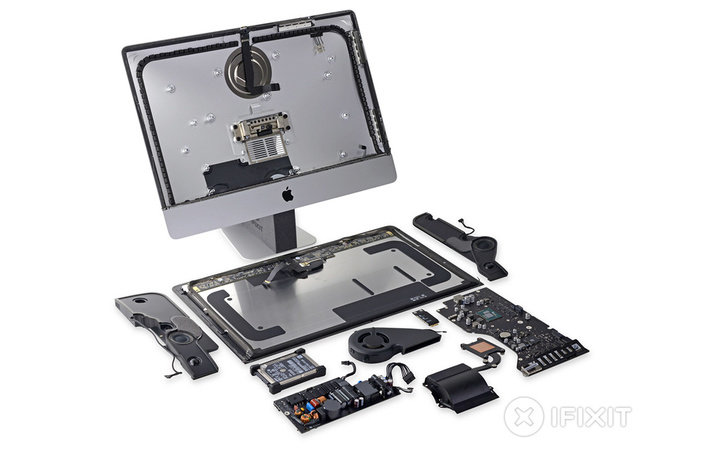

4K 屏幕 21.5 英寸 iMac 拆解:可维修指数为最低的 1 分

上周苹果对产品线进行了更新,最大的亮点是 21.5 吋 iMac 增加了 Retina 4K 显示屏版本(共三个可选版本),分辨率提升到 4096 x 2304,像素密度是 217 PPI。国外著名拆解网站 iFixit 也对它进行了拆解

优酷视频链接

首先我们来看看主要配置:

  • LG 生产的 21.5 英寸显示屏,分辨率为 4096 x 2304
  • 主频为 3.1GHz 的四核英特尔酷睿 i5-5675R 处理器
  • 8GB LPDDR3 内存
  • 集成英特尔 Iris Pro Graphics 6200 显卡
  • 1TB(最高可选 2TB)机械硬盘搭配 512 GB 固态硬盘

显示屏

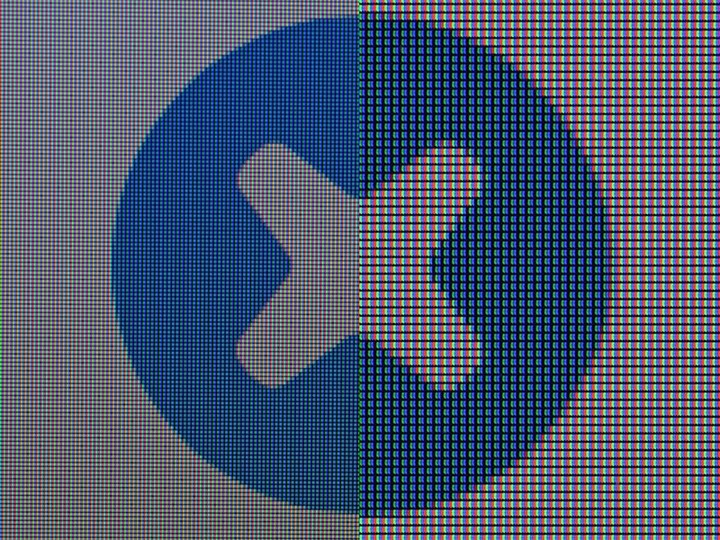

新款 iMac 是最先用上 LG 最新的 DCI-P3 显示屏的设备。用上 4K 显示屏的 iMac 屏幕上像素数量是非 4K 版的 4.5 倍。整体显示效果也好上非常多。不论是清晰度还是色彩表现,直接上图就知道了,左边是 4K 版的 iMac:

iMac, 21.5, 4k

看完就会理解,为什么 iFixit 说 4K 屏幕是 21.5 英寸 iMac 提前收到圣诞礼物。

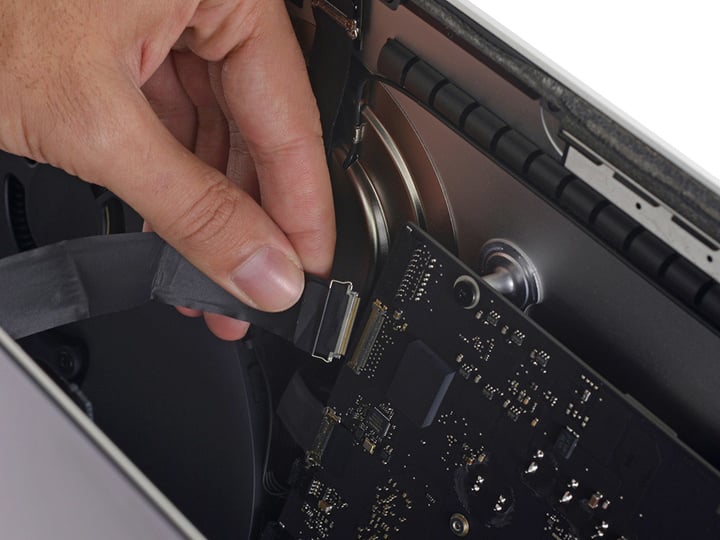

由于分辨率提升,内部的显示器排线也比之前稍宽一些,从以前的 12.4 毫米增大为 16.4 毫米。

iMac, 21.5, 4k

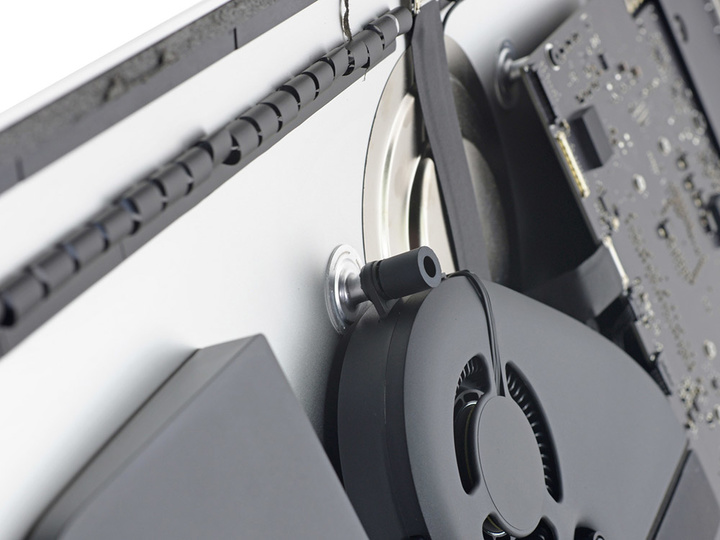

风扇也因此有所改进,顶部螺丝套上了一个橡胶套:

iMac, 21.5, 4k

芯片

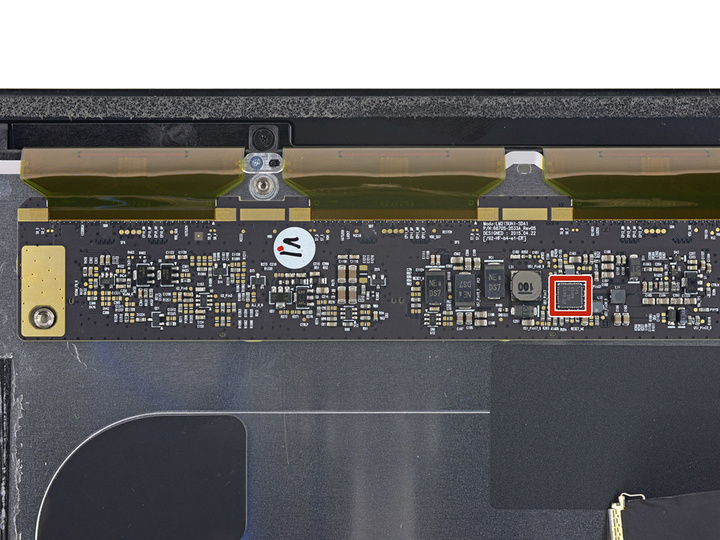

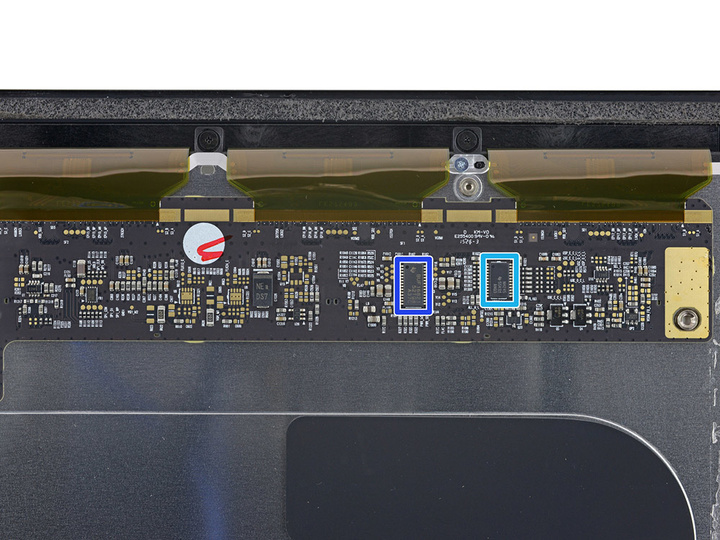

在前面板后面有一些控制芯片:

iMac, 21.5, 4k

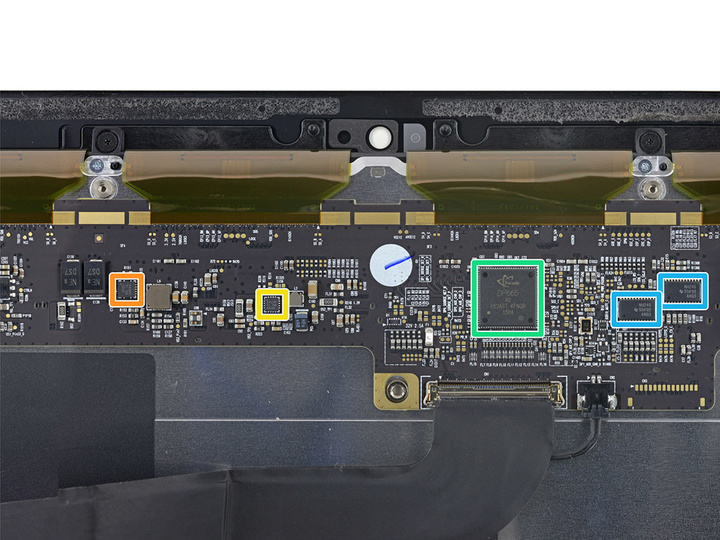

  • 红:德州仪器 TPS65168 高分辨率完全可编程 LCD 偏置IC

iMac, 21.5, 4k

  • 橙:德州仪器 TPS54320 4.5V 至17V 输入、3A 同步降压 SWIFT 转换器
  • 黄:德州仪器 TPS54218 2.95V 至6V 输入、2A 同步降压 SWIFT 转换器
  • 绿:谱瑞科技(Parade Technologies) DP663 LCD 时序控制芯片
  • 青:德州仪器 NH245 55K G4

iMac, 21.5, 4k

  • 蓝:可编程伽马电压生成器和 Vcom 校准器

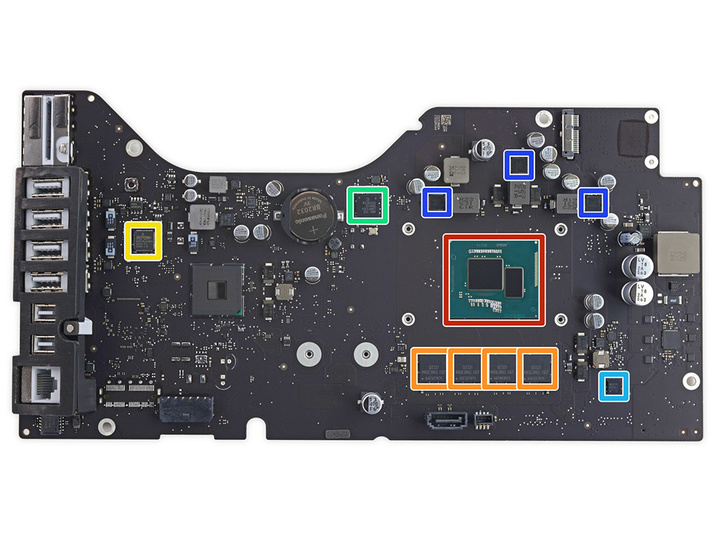

然后看看内部,机械硬盘、风扇、扬声器和之前都没有太大不同,唯一值得研究的就是这块主板了。

iMac, 21.5, 4k

  • 红:英特尔酷睿 i5-5675R 3.1 GHz 处理器
  • 橙:三星 2GB LPDDR3-1866 内存颗粒(四颗,总计 8GB)
  • 黄:博通 BCM5776 千兆网卡
  • 绿:德州仪器 LM4FS1EH 系统控制器
  • 青:德州仪器 HD3SS213 5.4Gpbs DisplayPort 1.2a 2:1/1:2 差动开关
  • 蓝:仙童半导体 FDMF6808N 超小高性能高频率 DrMOS 模块

iMac, 21.5, 4k

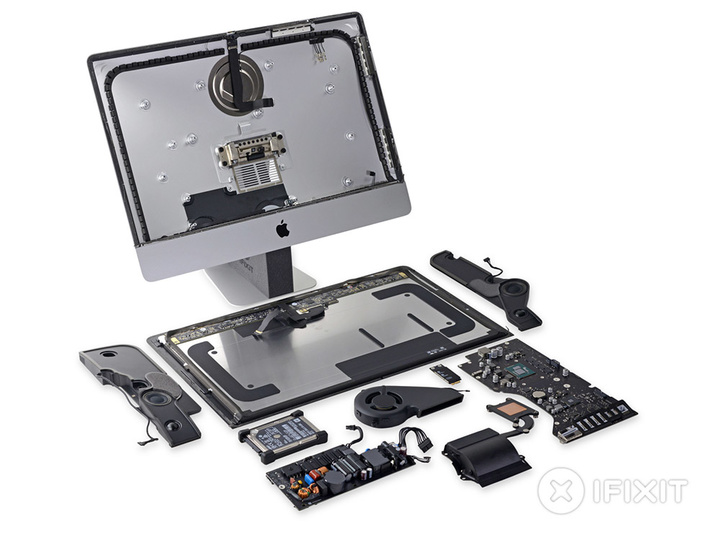

最终,iFixit 给了 4K 版 21.5 英寸 iMac 的可维修分数为最低的 1 分(10分表示最容易修)。理由如下:

只要用对工具,撬开 iMac 的并没有那么难,但是一定要小心。

内存和 CPU 都被焊在了主板上,无法自行更换。Fusion Drive 闪存则压根就没在主板上找到,所以也就没办法给这一部分扩容了。此外,玻璃和高清屏幕合在一起,要换就得全部换,增加了成本。

也就是说,选购 iMac 的时候,想清楚自己需要的配置,一旦选了,以后要再改就难啦。



题图、配图均来自 iFixit
