Magic Mouse 2 拆解:有一块让 iPhone 6s 羡慕的电池

产品

2015-10-19 16:41

易上手难放手

伴着这个比 “Retina 的大作,一款又一款” 有中国韵味得多的 “果式” 文案,和 iMac 一起到来的是新一代的 Magic Mouse 2。经过重新设计的 Magic Mouse 2 取消了 AA 电池设计,改成了内置充电电池。

这个设计带来的最直接的一点改变就是,Magic Mouse 2 的续航时间能达一个月。苹果是怎么做到这一点的?或许 iFixit 的拆解能揭示谜底。

这是本次拆解的主角 Magic Mouse 2,其主要特点:

  • 多点手势操控
  • 蓝牙无线连接
  • Lightning 接口,用于充电
  • 内置锂电池

MM2(2)

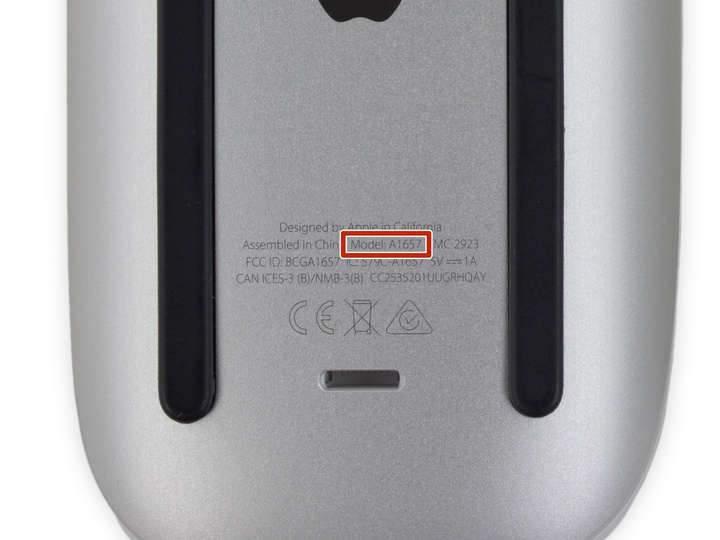

其具体型号为 A1657。

MM2(3)

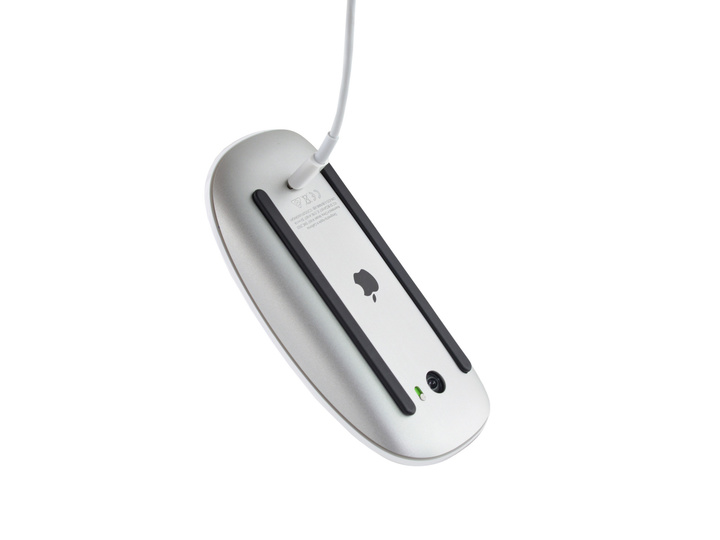

充电的时候,它是这样的。

MM2(4) MM2(5) MM2(6)

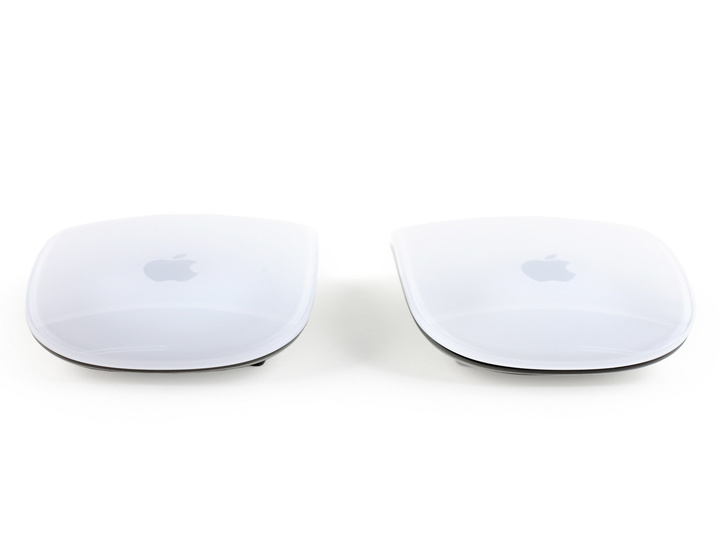

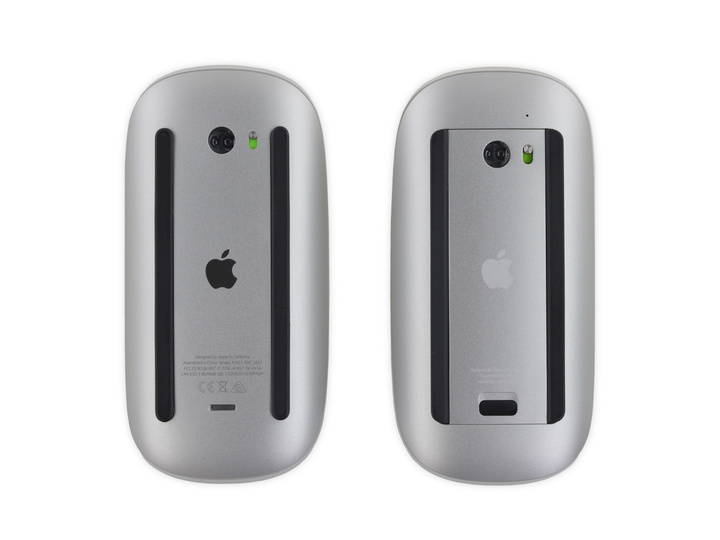

新老两款对比,左为 Magic Mouse 2,右为第一代产品。两者的设计第一眼看起来差别并不大。主要是一些细节不同。

MM2(7) MM2(9) MM2(10) MM2(12)

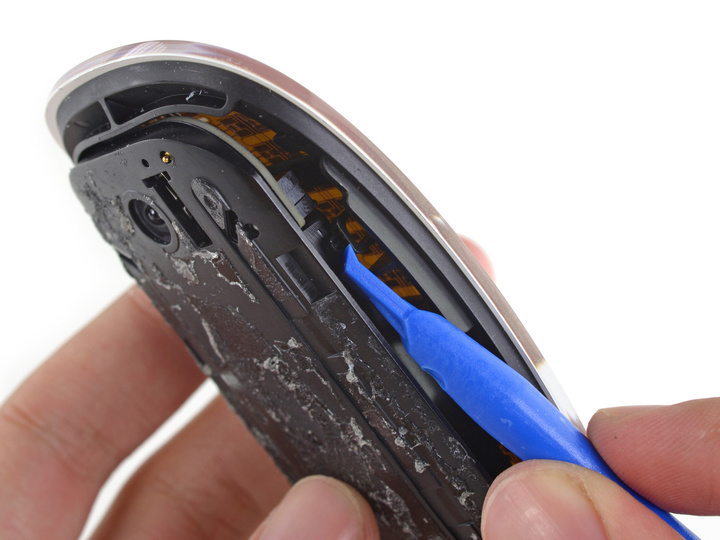

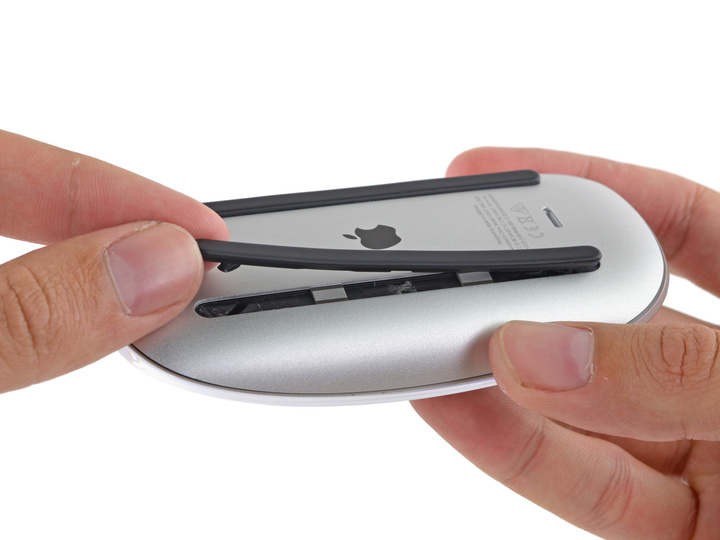

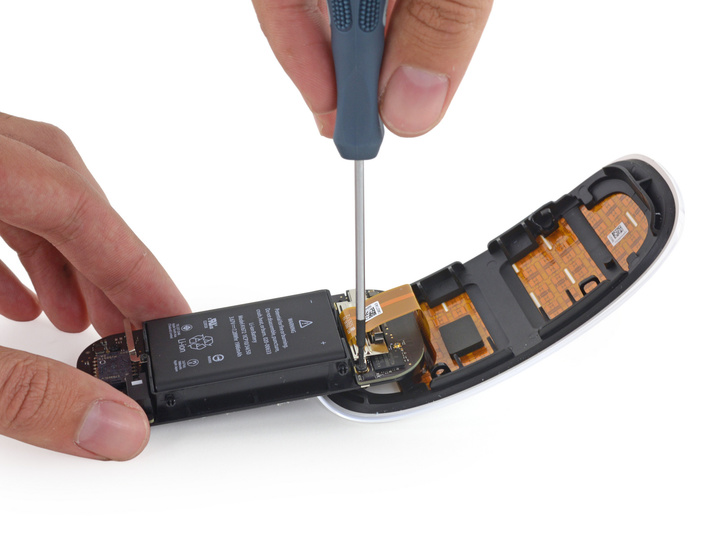

正式开拆。

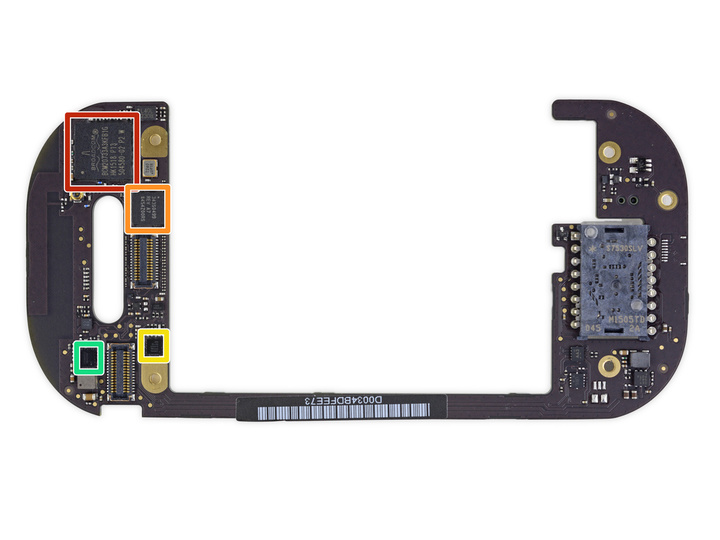

MM2(16.1)

红色:博通 BCM20733 增强型数据速率蓝牙 3.0 单芯片解决方案

橙色:型号为 303S0499,据 iFixit 推测可能是苹果自家的触摸控制器

黄色:恩智浦 1608A1 充电 IC

绿色:德州仪器 56AYZ21

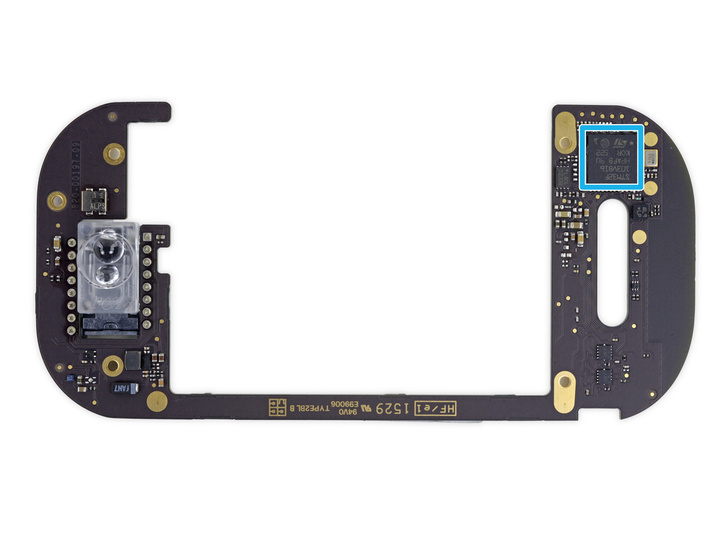

MM2(16)

天蓝色:意法半导体 STM32F103VB 72 MHz 32-bit RISC ARM Cortex-M3

MM2(19)

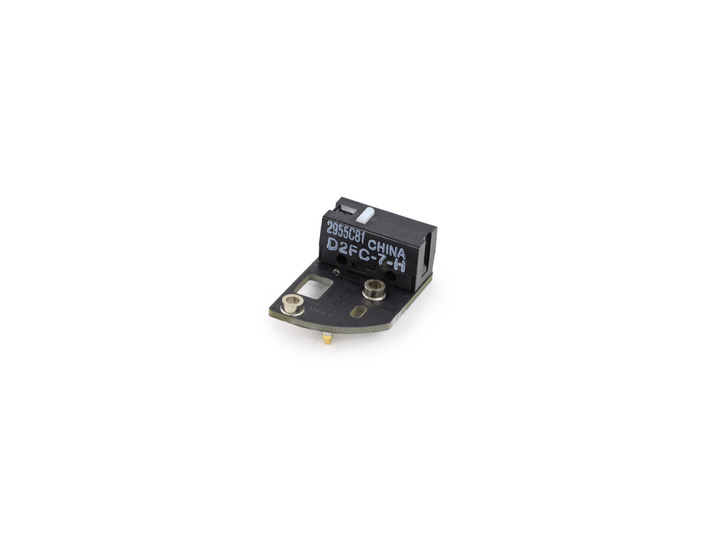

在继续拆解的过程中,iFixit 又有了新发现,这个有硕大 “CHINA” 的零件让 Magic Mouse 2 在点击时的咔哒咔哒声音 “更好听 ”。不过,这和 3D Touch 的 Taptic Engine 并不是一回事。

MM2(20)

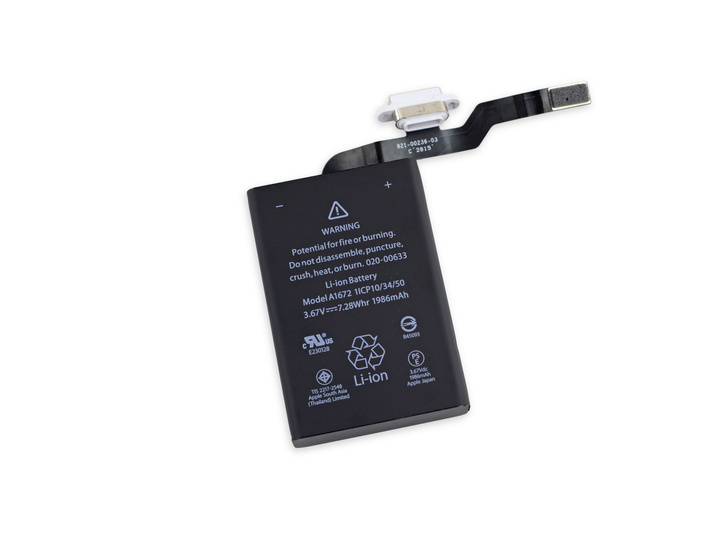

Magic Mouse 2 内部最大的零件就是这块电池,足足有 1986 mAh 比 iPhone 6s 大了 9%。怪不得苹果宣称这个鼠标的续航一个月。

MM2(21)

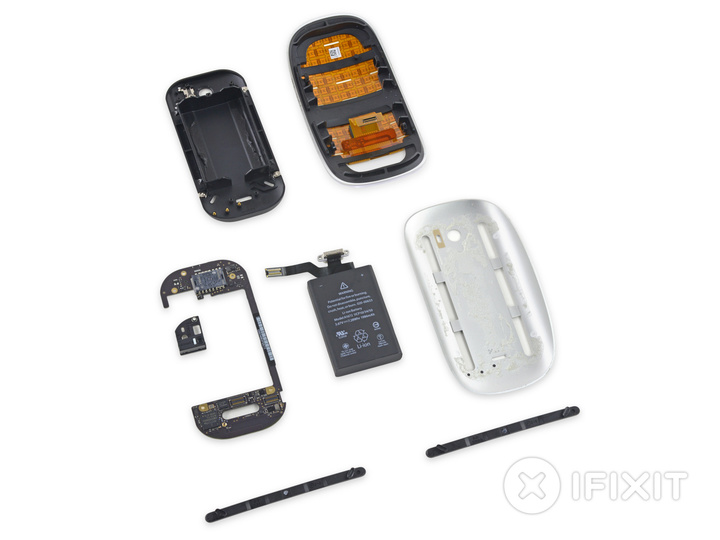

最后,iFixit 给 Magic Mouse 2 的可维修指数为 2——1 为极难修复,10 为极易修复——相比 iMac 要好修一点,虽然依然很难修复。

图片来自 iFixit
