Nexus 6P 拆解告诉你,第一台国产 Nexus 的内在是怎样的

大到 iMac、小到 Magic Mouse 2,国外的拆解狂魔组织 iFixit 一直热衷于拆解各种热门设备,旗舰智能手机们也当然不会被放过。最近惨遭拆解的就是 Google 今年的大儿子 Nexus 6P。

这款 Nexus 最新旗舰硬件配置在 Android 阵营中同样处于顶尖水平:

  • 5.7 吋 2K AMOLED 屏幕
  • 前置 800 万像素摄像头/后置 1230万像素摄像头
  • 骁龙 810
  • 3GB RAM,有 32GB、64GB 和 128GB 存储空间可选
  • USB Type-c 接口
  • 电池 3450mAh
  • 背部指纹识别
  • Android 6.0 Marshmallow

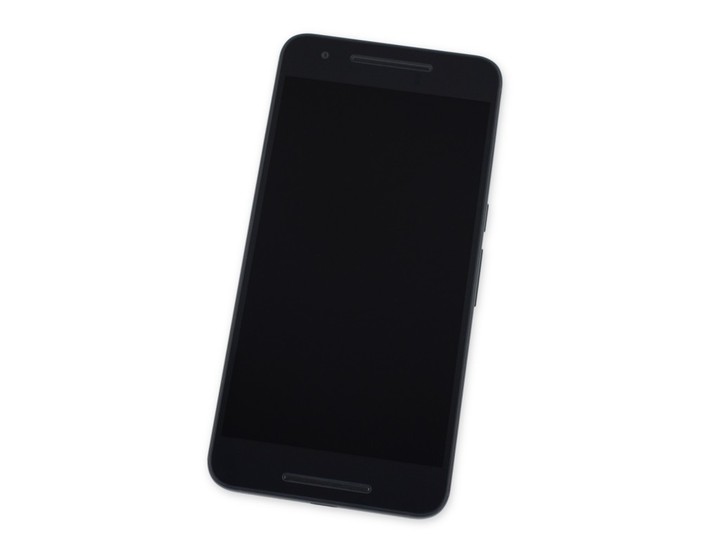

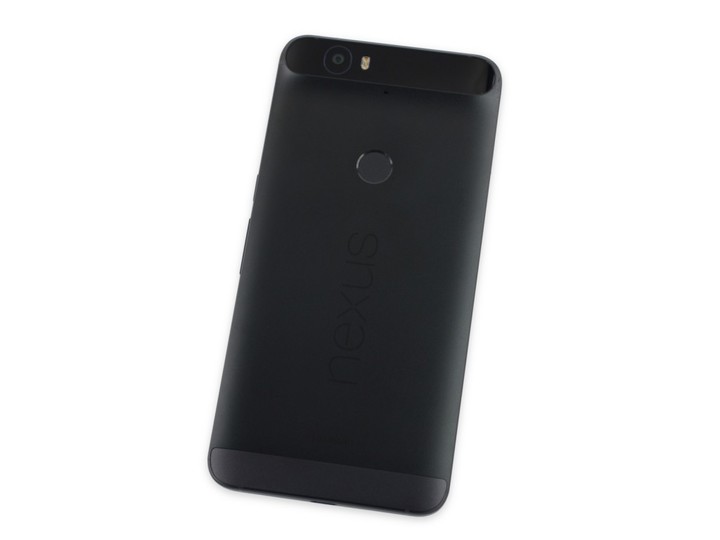

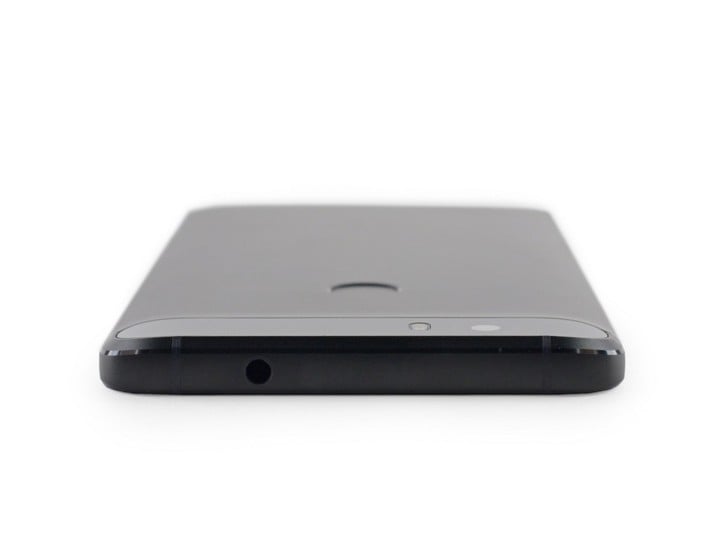

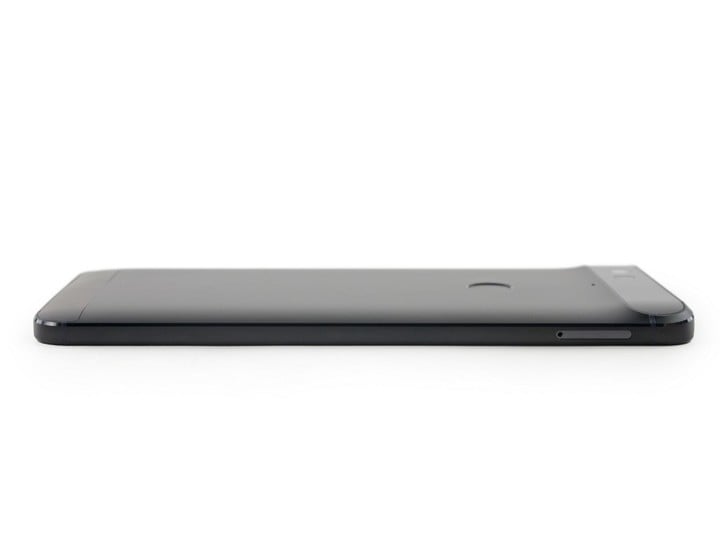

本次被拆的 Nexus 6P 为黑色。

nexus 6p 1 nexus 6p 2 nexus 6p 3 nexus 6p 4

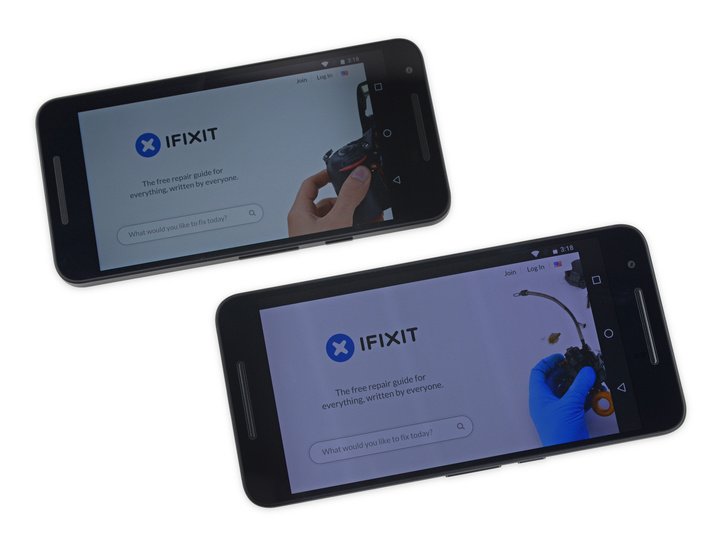

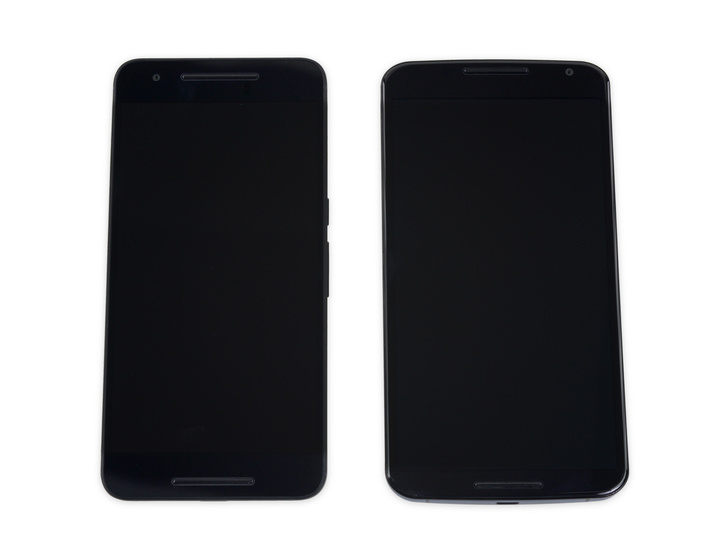

正式开拆前,与小兄弟 Nexus 5X 以及上一代的 Nexus 6 对比一下。

nexus 6p 5 nexus 6p 6

好了,正式开拆。

Nexus 6p 30 nexus 6p 7 nexus 6p 9

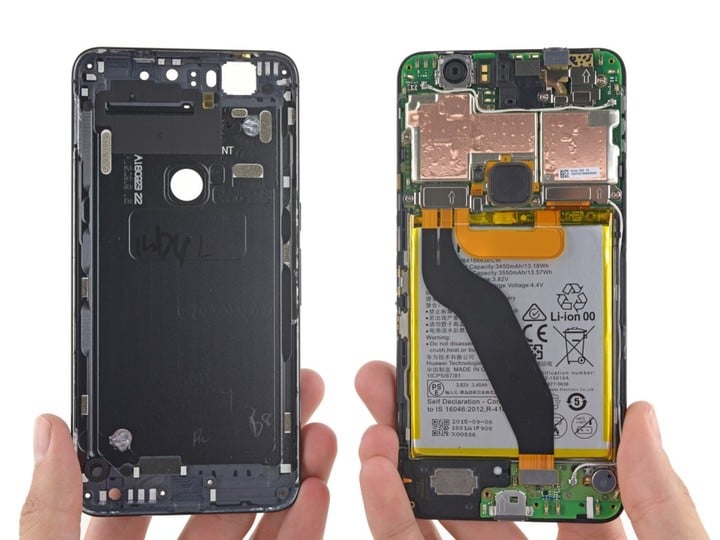

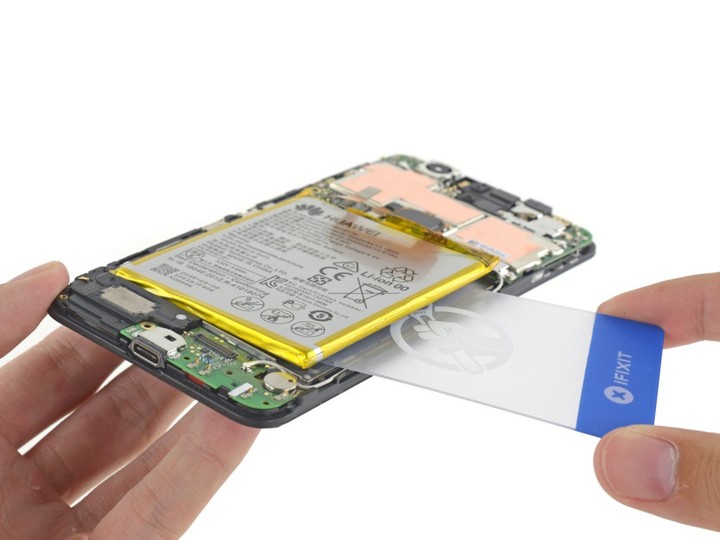

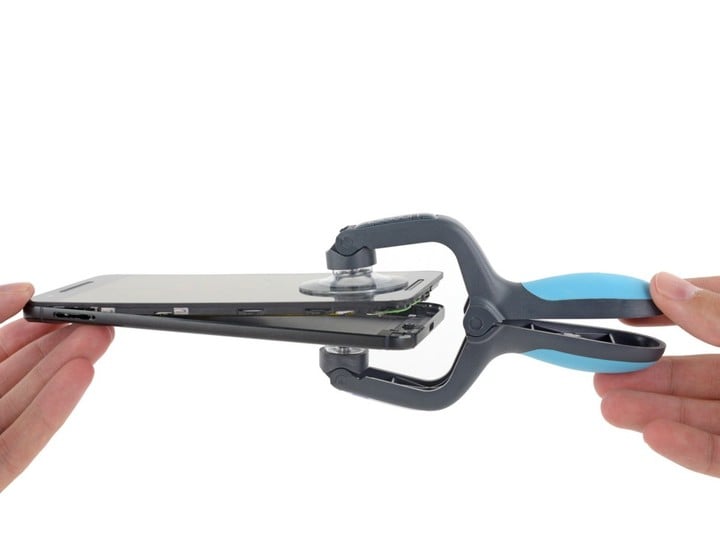

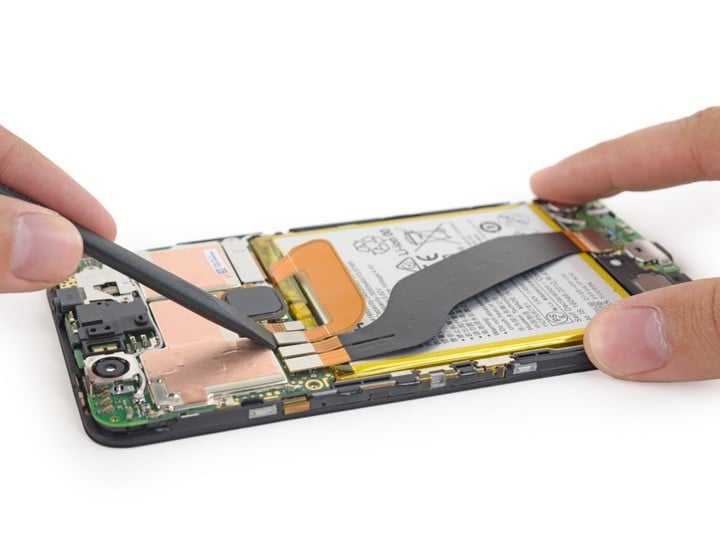

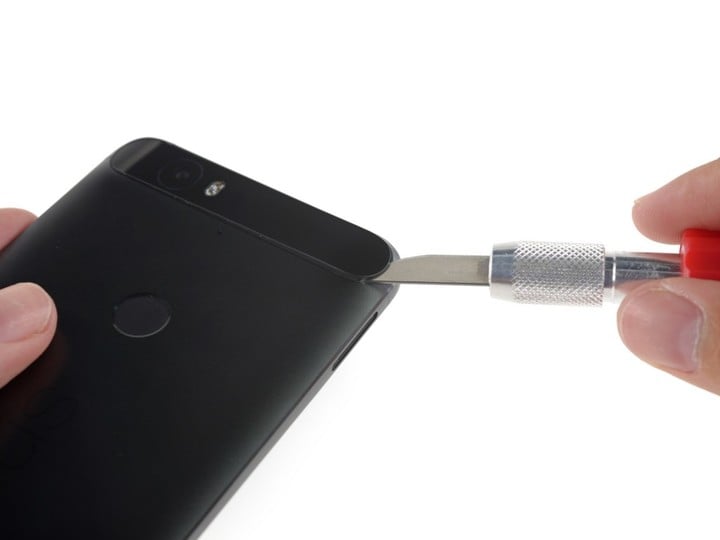

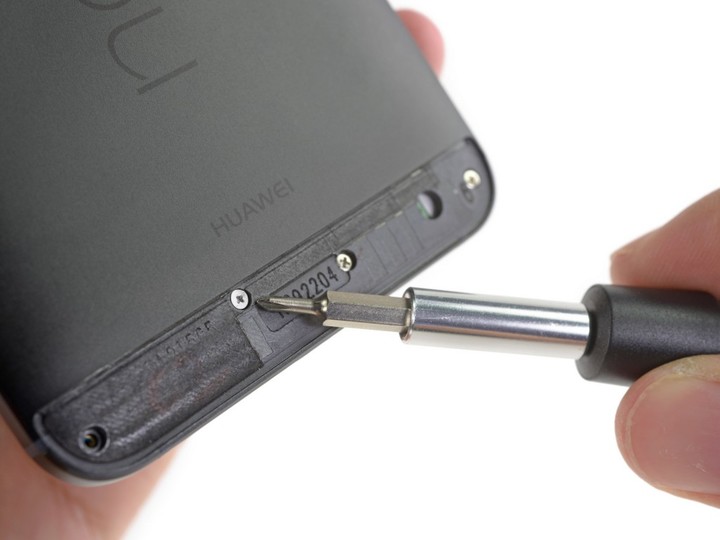

Nexus 6P 拆解需要从背后的上下两块黑条入手,然后再拆屏幕。

nexus 6p 10 nexus 6p 11 nexus 6p 13 nexus 6p 31

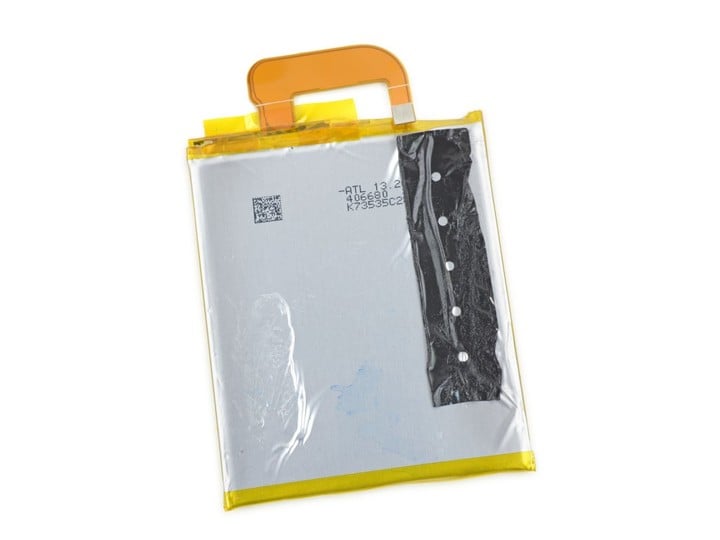

Nexus 6P 的电池为 3450mAh,iFixit 称这块电池是怪兽。

nexus 6p 15

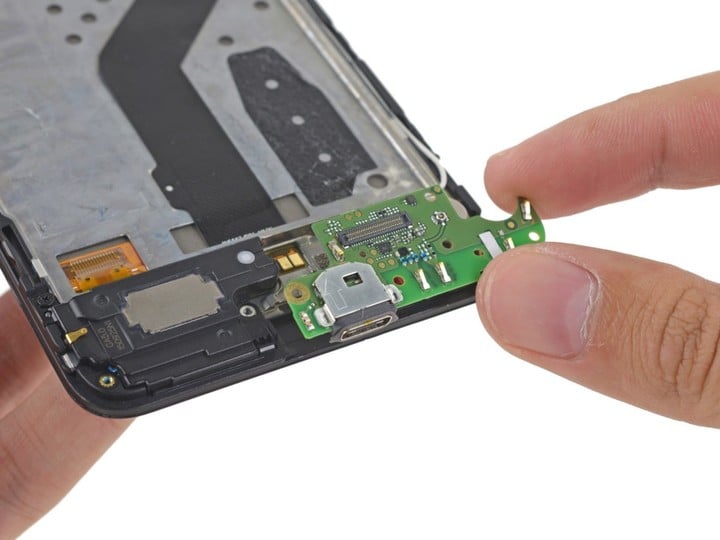

USB Type—C 接口。

nexus 6p 18 nexus 6p 20

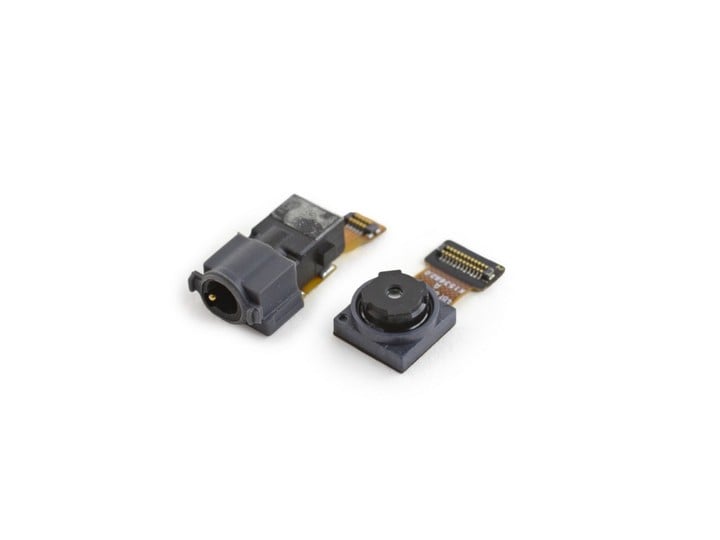

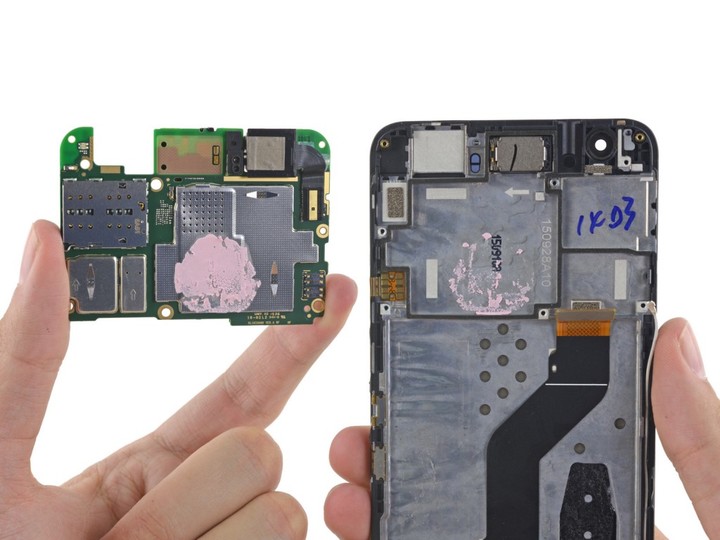

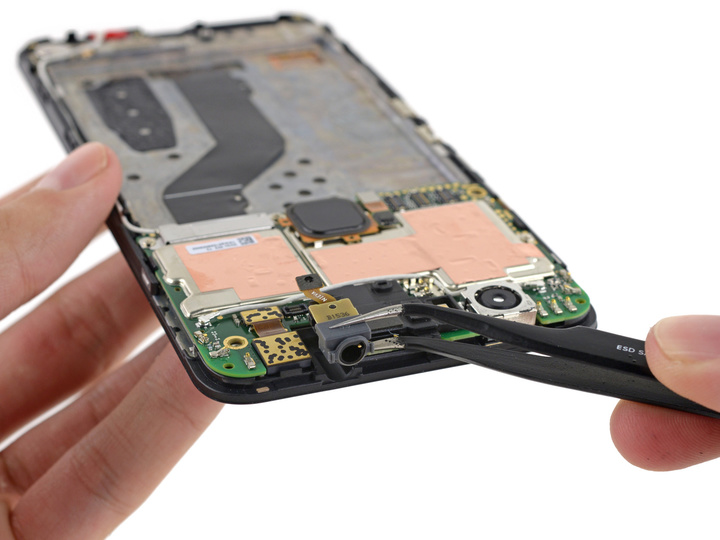

3.5 mm 耳机接口和 800 万像素前置摄像头。这枚摄像头的光圈为 f/2.4,像素尺寸为 1.4 微米。

nexus 6p 22 nexus 6p 23 nexus 6p 24

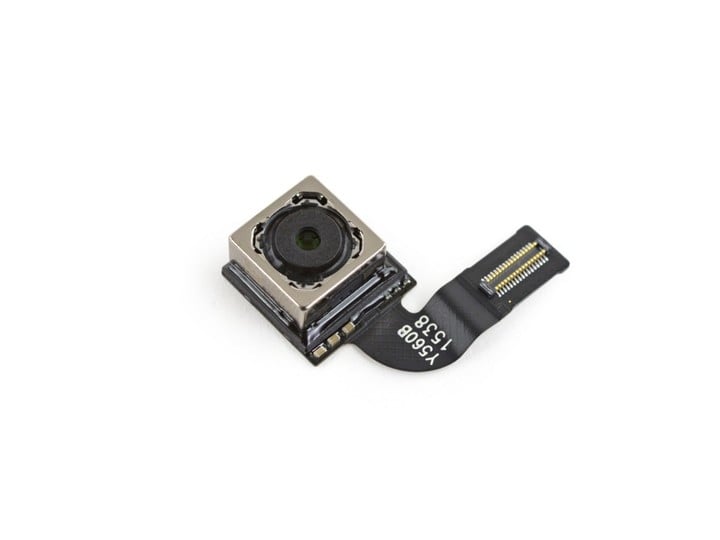

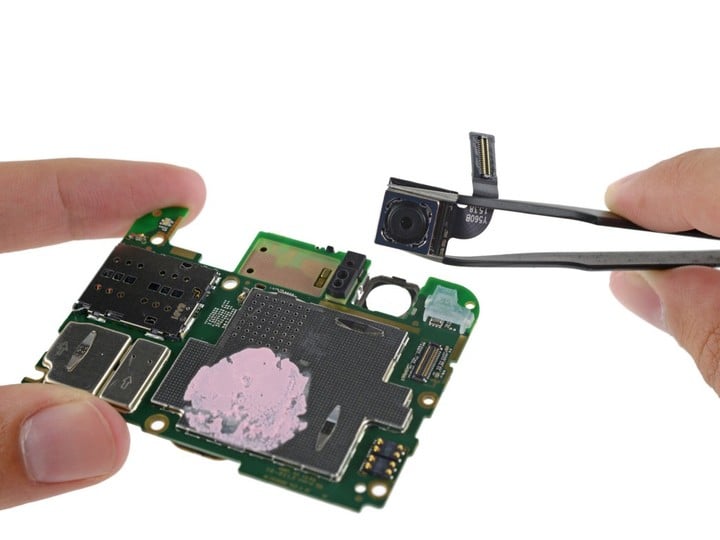

Nexus 6P 的后置摄像头的 CMOS 型号为索尼 IMX377,1230 万像素,尺寸为 1/2.3。其镜头为 f/2.0。

nexus 6p 25 nexus 6p 26

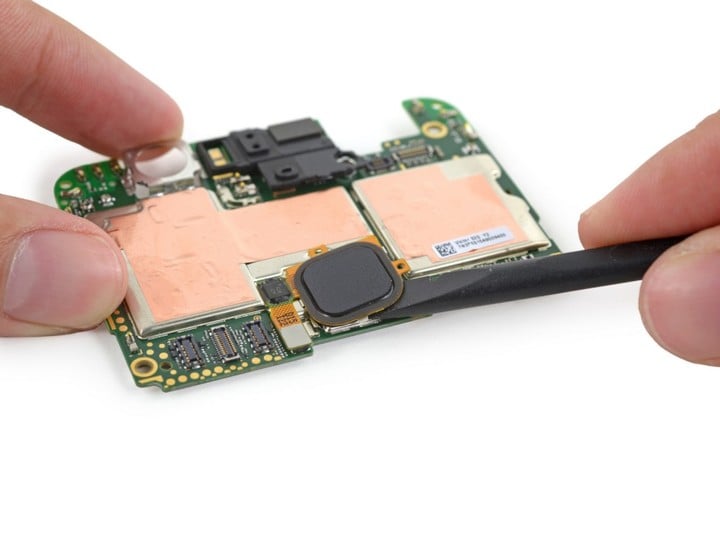

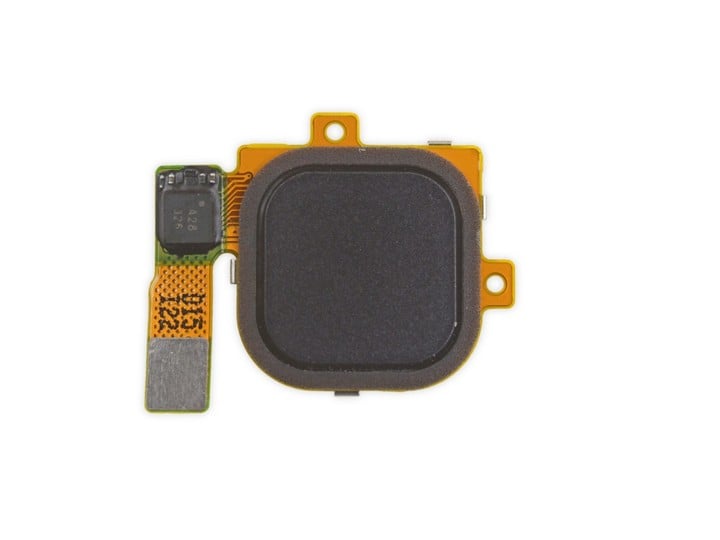

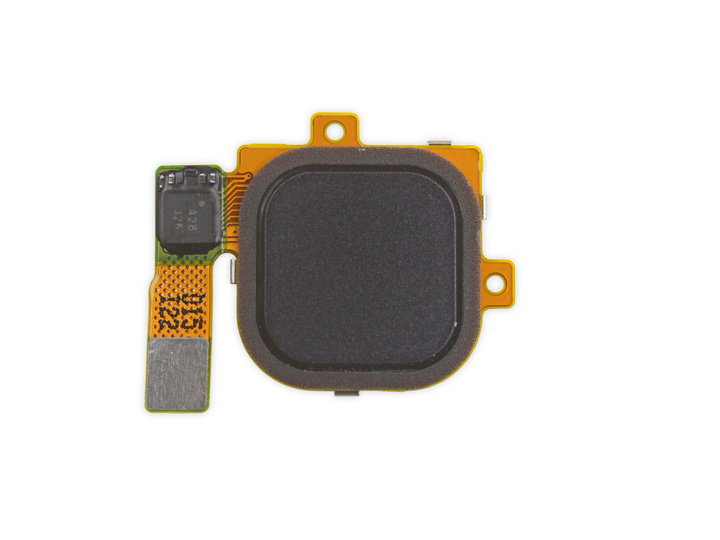

与外壳上圆圆的样子不同,Nexus 6P 的指纹识别模块实际上是方形的。

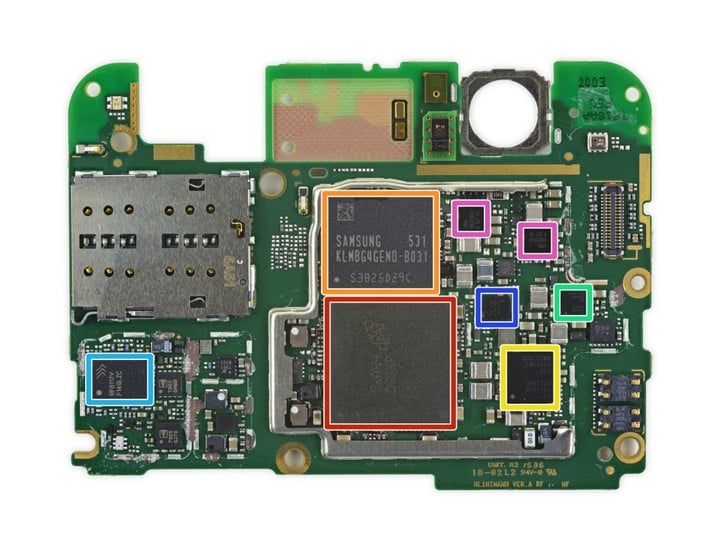

nexus 6p 27

红色:镁光 MT53B384M64D4NK-062 3 GB LPDDR4 RAM,以及骁龙 810 处理器

橙色:三星 KLMBG4GEND-B031 32 GB eMMC 5.0 闪存

黄色:高通 PMI8994 电源管理 IC,这个零件也同样出现在 Nexus 5X 中

绿色:高通 SMB1351 快速充电 IC

天蓝色:RF Micro Devices RF8117V

蓝色:意法半导体 STM32F411CE 32 位 100MHz ARM Cortex-M4 精简指令微控制器

品红色:美信 MAX989  低电压 Rail-to-Rail I/O Comparators

nexus 6p 28

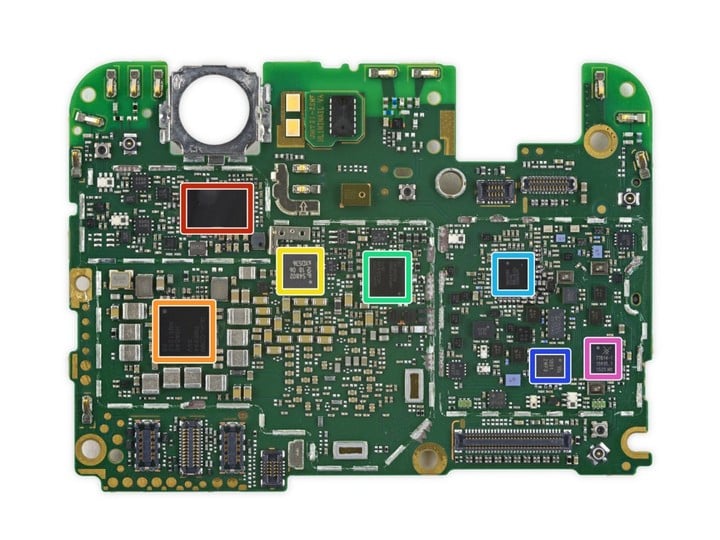

红色:博通 BCM4358 5G WiFi 802.11ac 模块

橙色:高通 PM8994 电源管理 IC

黄色:恩智浦 NFC 控制器

绿色:高通 WCD9330 音频 Codec

天蓝色:高通 WTR3925 射频转换器

蓝色:RF Microdevices RF1891 天线模块

品红色:Skyworks 77814-11 LTE 放大模块

nexus 6p 29

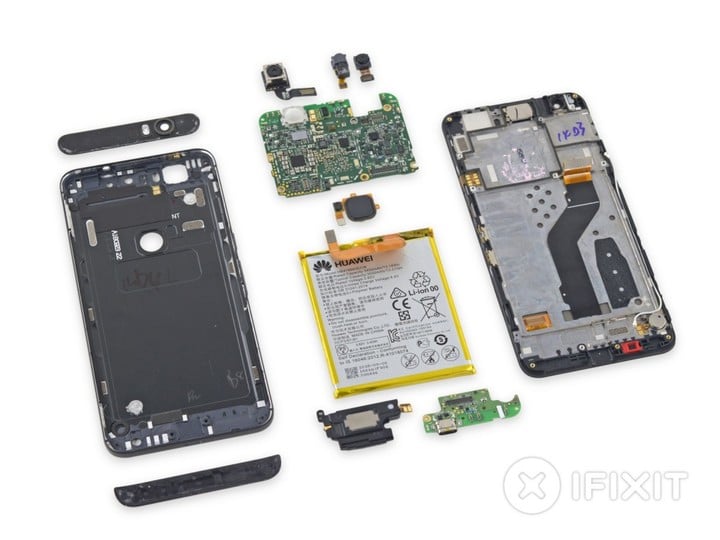

Nexus 6P 零件全家福。最后 iFixit 给出的可修复指数为 2(共 10 级,1 为几乎不可修,10 为非常好修复)。

图片来自 iFixit
