看了这个索尼 Z5 拆解,你就明白防水旗舰内部是怎样的了

在拆解了 Nexus 6P、iPhone 6s Plus 等热门旗舰后,知名拆解狂魔组织 iFixit 终于把魔爪伸向了 XPERIA Z5。借此机会,我们也好一睹 IP68 级防水旗舰的内部是如何的。

索尼 XPERIA Z5 作为一款高端 Android 旗舰,自 9 月发布以来,关注度不算低。其设计和配置都处于 Android 阵营的第一梯队:

  • 5.2 吋 1080P 屏幕
  • 前置 500 万像素摄像头
  • 3GB RAM+32GB ROM,支持储存卡扩展
  • 骁龙 810 处理器
  • 侧面 XPERIA 蚀刻
  • IP68 级防水
  • LDAC 高音质蓝牙
  • 2900mAh 电池
  • 分单卡、双卡版本

iFixit 这次拆解的 Z5 为双卡版,型号为 E6683。好了,话不多说,看拆解。

Z5 1

先拿掉双卡卡托。

Z5 2 Z5 4

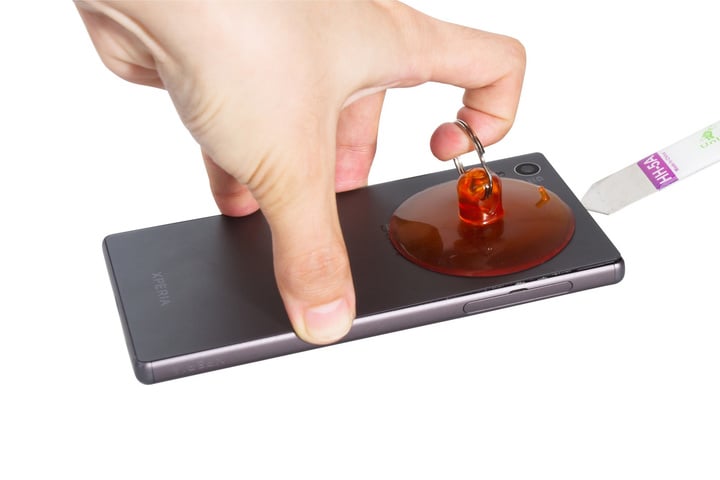

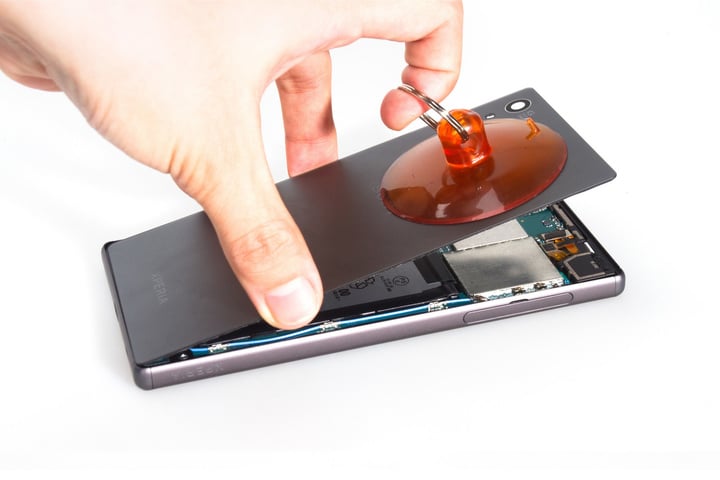

后盖是用胶粘上的,加热后可用吸盘取下。

Z5 3

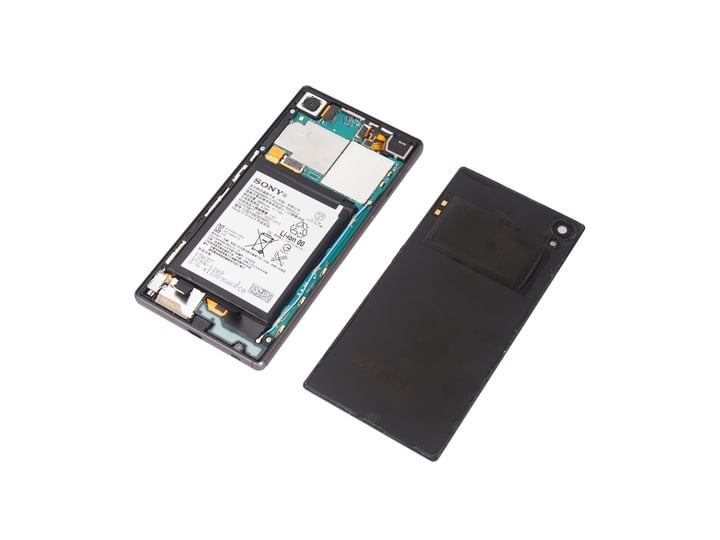

后盖上的黑色部分为 NFC 模块。

Z5 5

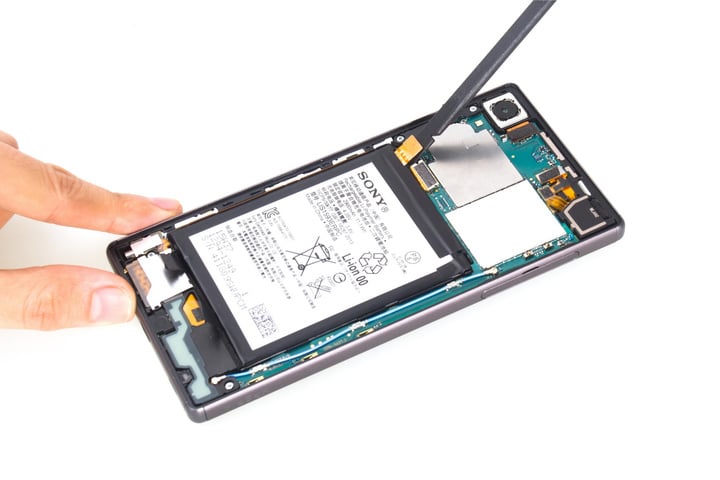

取下电池。请注意这块 2900mAh 的电池被严密的胶带绑住了。下部也有防水处理。这些在以往的非防水手机上是很难见到的。

Z5 6 Z5 7 Z5 8 Z5 9

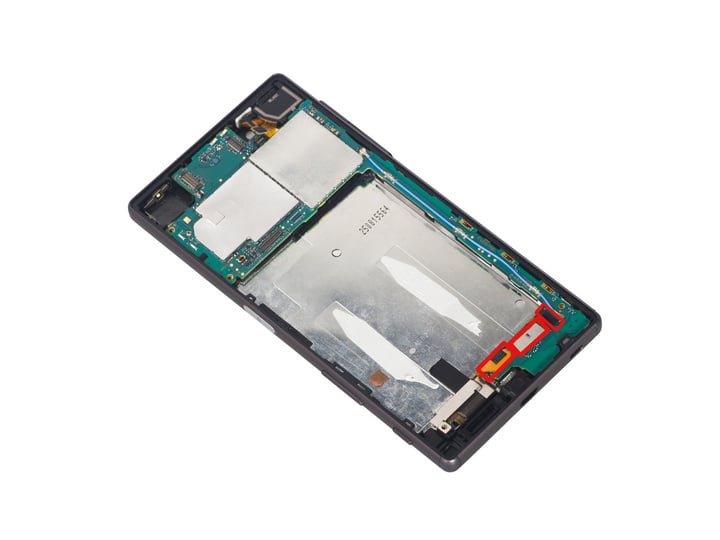

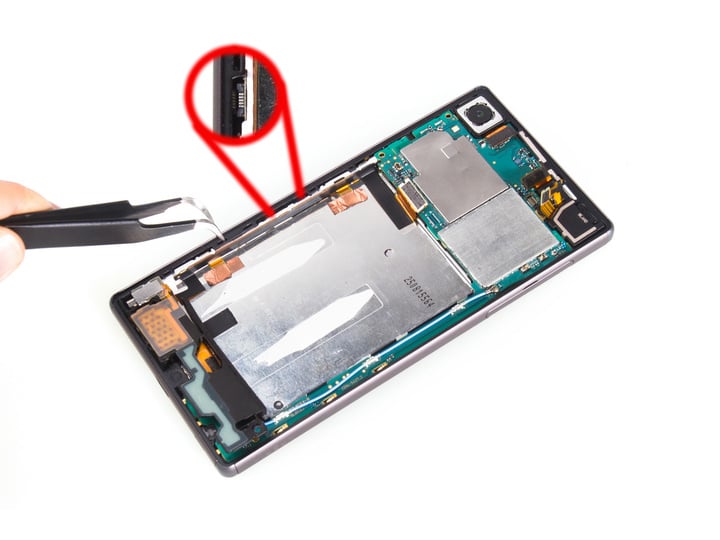

继续拆,用以固定主板的螺丝并不少。上图红圈圈住的部分即为索尼 Z5 的侧面电源键,同时也为指纹识别模块。

Z5 10 Z5 11

这部分集成了震动马达和扬声器。

Z5 12 Z5 13

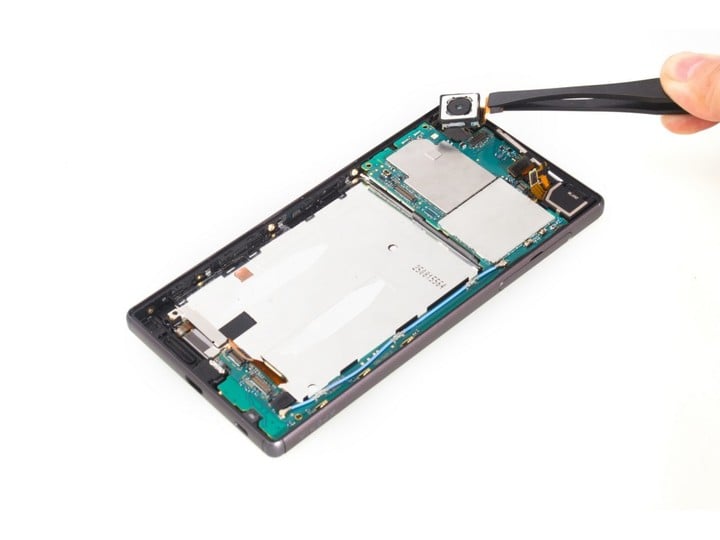

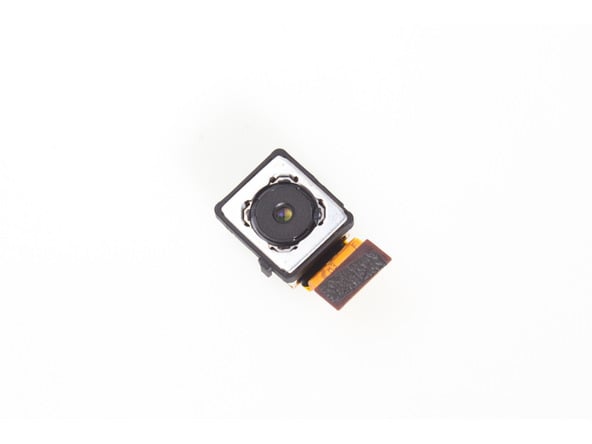

后置 2300 万像素摄像头。

Z5 26

Z5 14

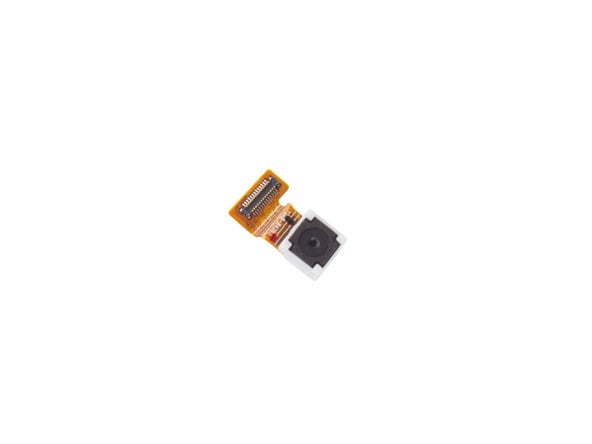

500 万像素的前置摄像头。

Z5 15 Z5 16 Z5 17

有金属屏蔽罩主板部分。iFixit 并没有拆除金属屏蔽罩,所以骁龙 810 与 RAM 等如何分布,暂不得而知。

Z5 18 Z5 19

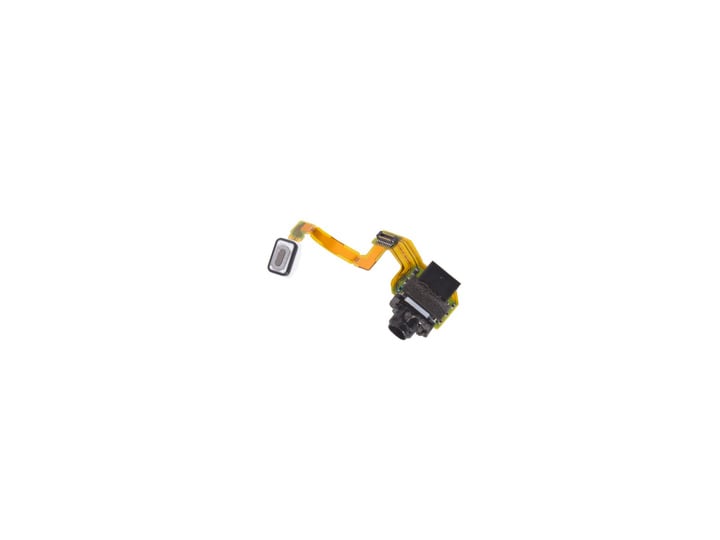

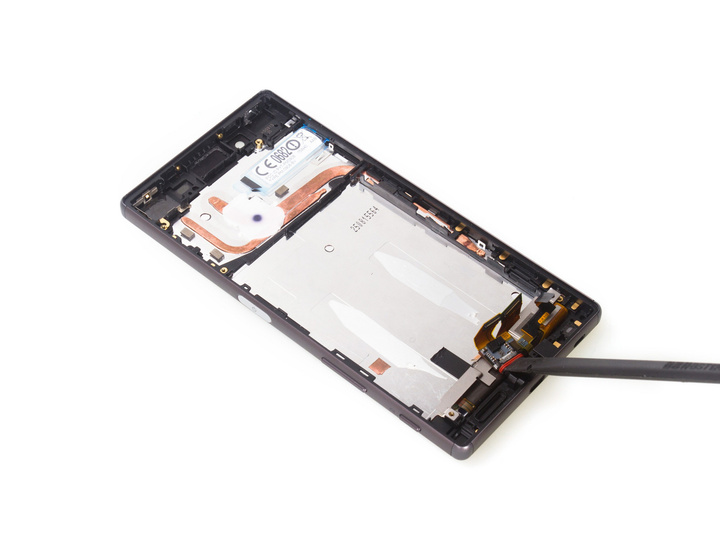

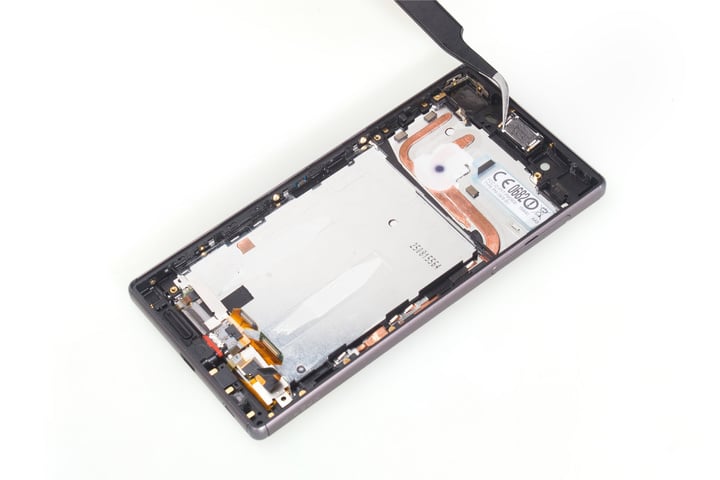

3.5 毫米耳机接口,请注意上图用来镇住骁龙 810 的双热管和硅脂。

Z5 20 Z5 21 Z5 22

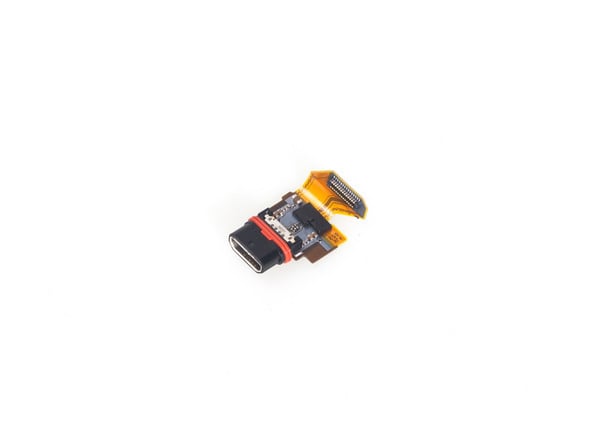

USB 接口。

Z5 25

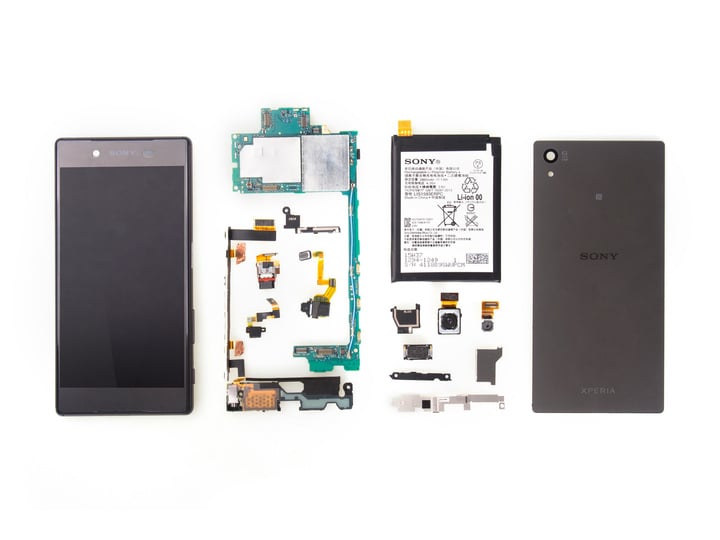

Z5 零件全家福。iFixit 也并没有给出具体的可维修指数。

从 Z5 的拆解来看,作为一款 IP68 级防水的手机,Z5 的设计并没有另一些防水手机臃肿,但内部的各个细节颇为用心,比如电池上的胶带、固定主板的螺丝以及散热的双热管和硅脂等。

图片来自 iFixit
