最大屏的 iPad，iPad Pro 内部是这样设计的
从昨天各家媒体发布的时间来看，在昨晚八点左右 iPad Pro 评测被正式解禁，多家外媒以及国内门户对这款产品进行了评测，拆解狂魔组织 ifixit 也在第一时间拿到了 iPad Pro，对这款产品进行全面拆解。
先罗列一下产品配置：
- 12.9 英寸多点触控 LCD 屏幕，分辨率 2732 x 2048（264 ppi）
- 第三代 64 位 A9X 芯片，配备 M9 协处理器
- 800 万像素后置摄像头、120 万 720p 前置摄像头
- 802.11a/b/g/n/ac MIMO Wi-Fi，蓝牙 4.2
- 第一代 Touch ID 传感器，陀螺仪、加速计、气压计、环境背光传感器
- 自动平衡四扬声器系统

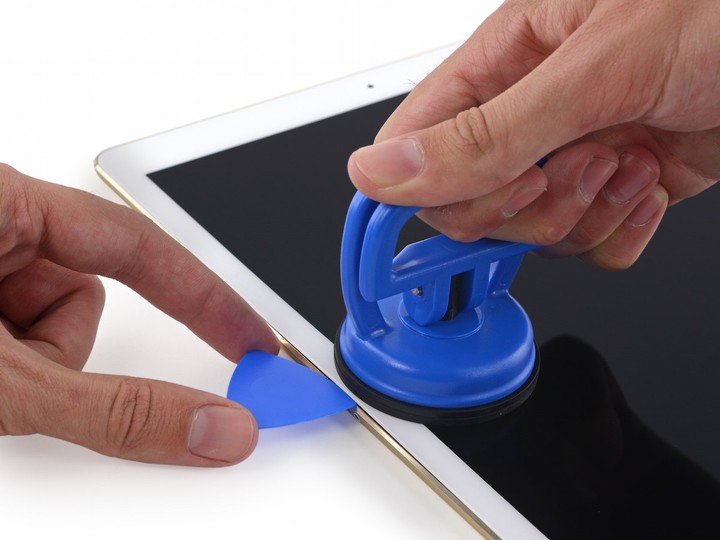

还是跟之前苹果产品的拆机一样，用吸盘吸附在屏幕边缘，并且用塑料撬片打开并慢慢清除四周的屏幕粘合胶就打开了 iPad Pro。

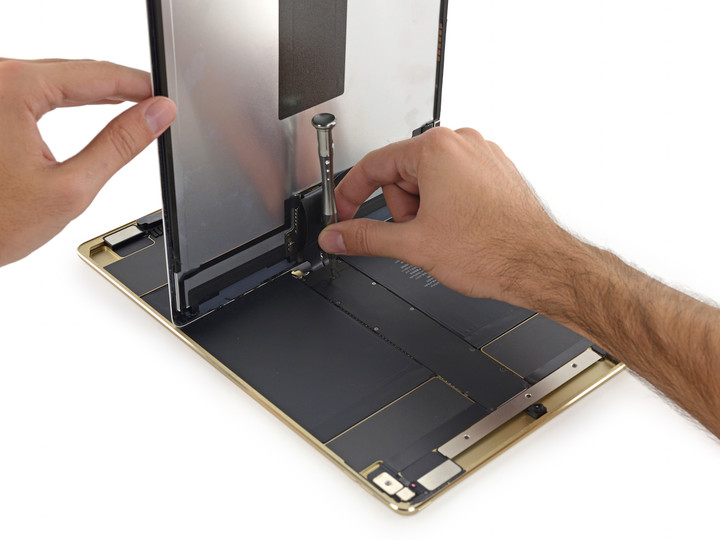

拧下与主板连接的屏幕排线，就可以拿掉屏幕部分。
回到主板部分，跟以往设计不同的是，苹果这次将主板放置在了正中央，双电池分列两侧，四个自动平衡扬声器在 iPad Pro 的四个角。
接下来要拆下的是 FaceTime HD 和 iSight 摄像头，这部分的零配件和 iPad Air 2 的摄像头组件大小是一样的。

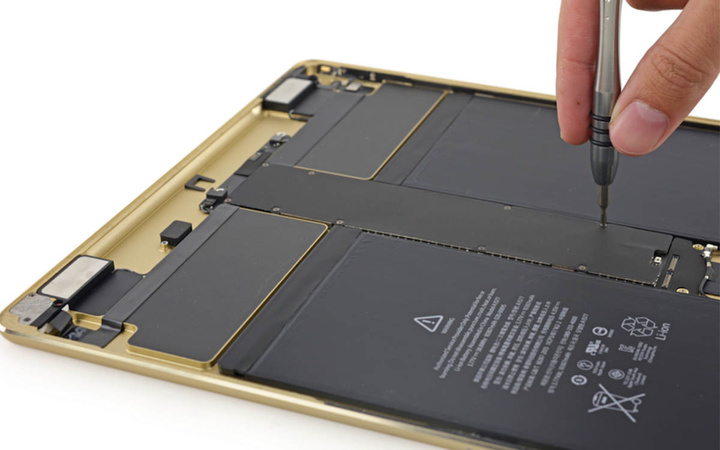

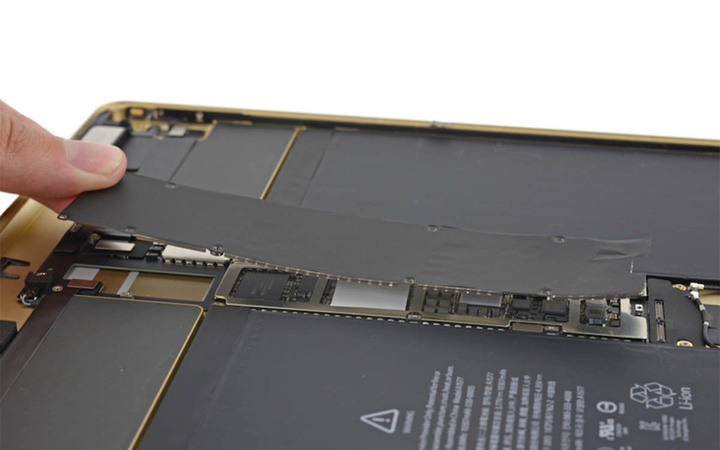

主板的上边附着了黑色的屏蔽层，并充当固定主板的作用，拧下屏蔽层上的几颗螺丝就可以看到主板。

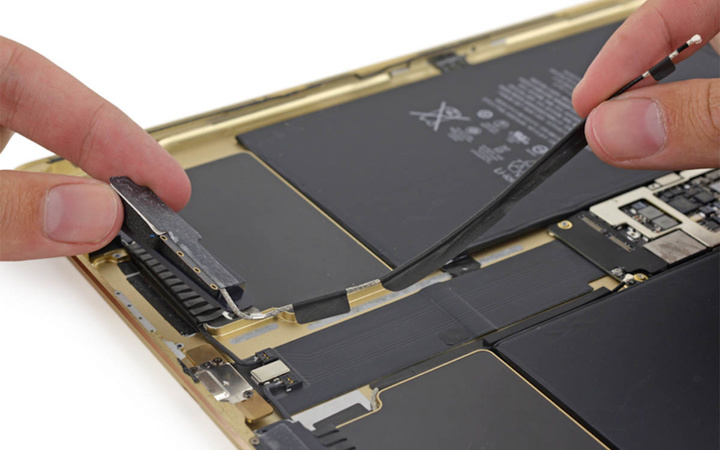

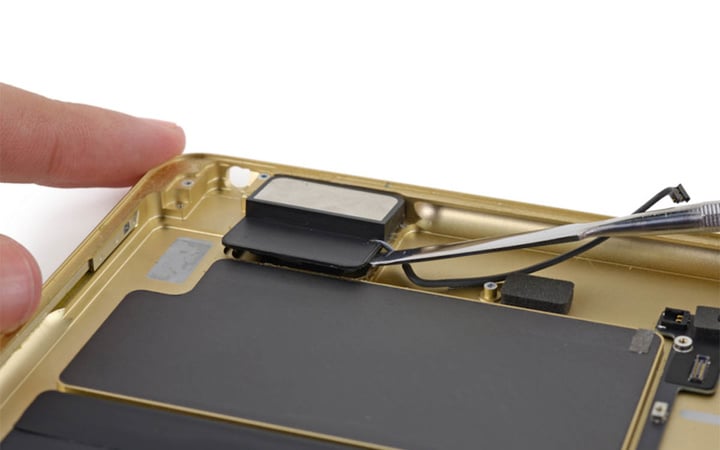

接下来就可以拆掉耳机插孔以及四角的扬声器，扬声器的特点就是可以根据用户摆放 iPad Pro 的角度，自适应将更高的频率发送到顶部的扬声器单元上。

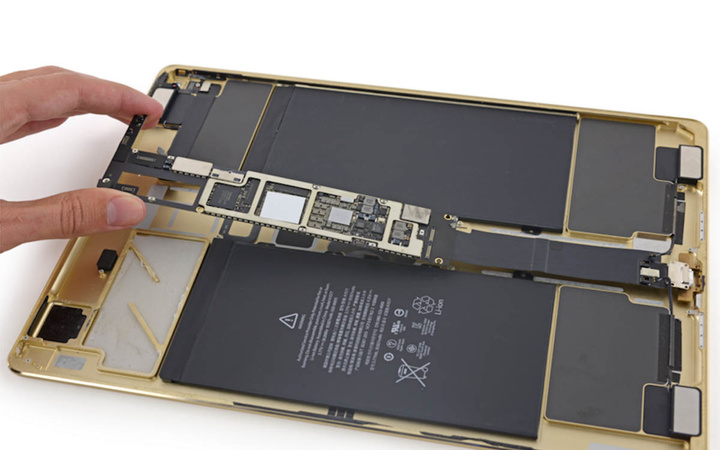

处理掉两根底部的天线接口后，就可以尝试拿掉主板，然而主板和底部 Lightning 接口是连接在一起的。
主板上可以看到两个 2GB 的海力士内存，苹果 A9X 处理器，陀螺仪以及音频解码器等。

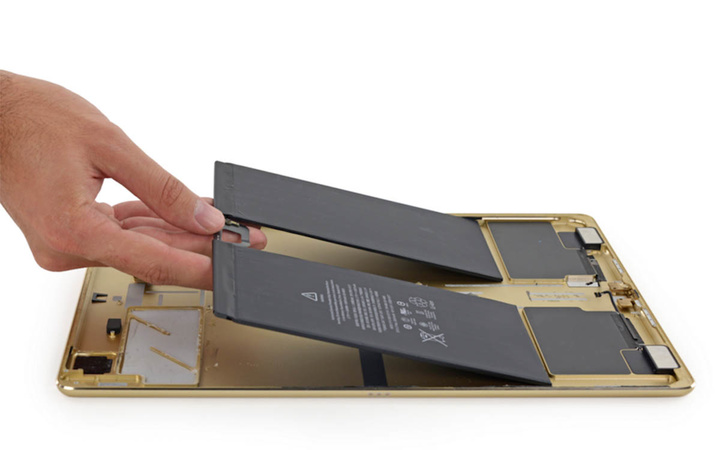

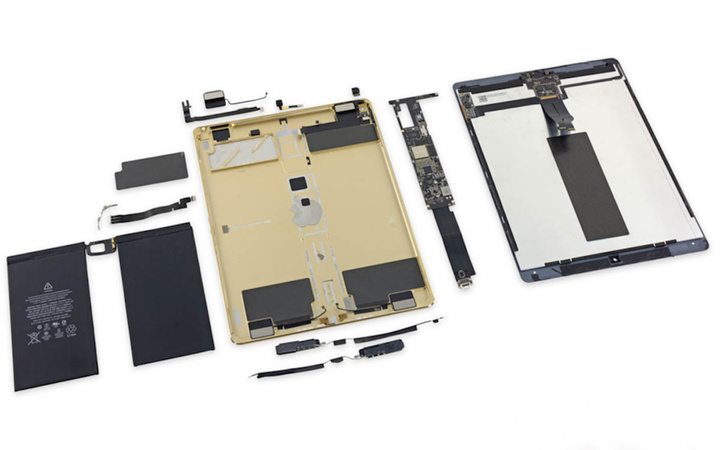

最后一步可以拆下 iPad Pro 的电池，电池规格为 3.77 伏，10307 mAh，最后剩下在主板上的零件就是 Smart Connector 了，最后 ifixit 团队给了 3 分的易修复得分，粘合剂较多，Smart Connector 想完好的取出来更是相当的困难，相当难修复。
