三星 S7 拆解:三星的防水旗舰竟然是这样设计的

三星 S7 终于在近期开始进入中国市场。不管是其精致的外观还是表现出色的摄像头以及 IP68 级防水防尘,都让不少人恨不得立刻掏出银子然后买买买。不过这些都是相对外在的表象,三星 S7 内在布局怎么样呢?

在 S7 刚于 MWC 亮相的时候,有人带来拆解了一台特殊渠道来的 S7,不过当时这位拆解者还比较爱惜 S7 并没有拆解得特别精细,让人都觉得不够过瘾。而一向喜欢拆解这些产品的 iFixit 近日带来的拆解,让我们有机会更详细地一窥 S7 内部构造。

samsung S7 1

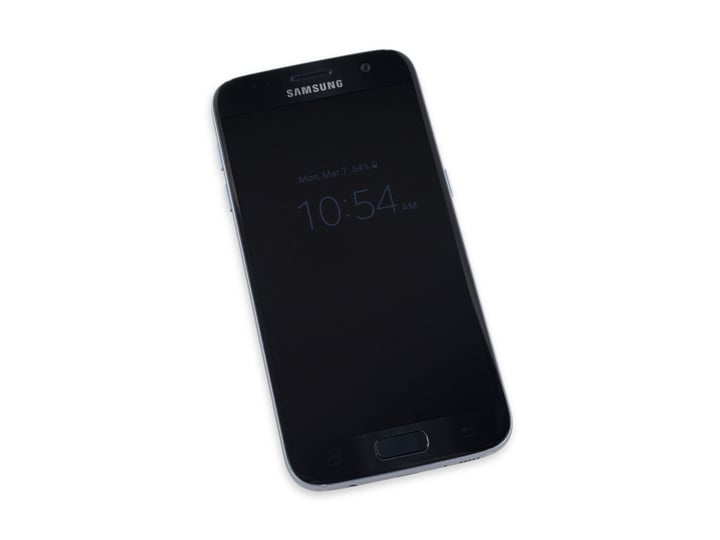

需要说明的一点是,iFixit 本次拆解的这台三星 S7 采用的处理器为高通骁龙 820。由于国行版三星 S7 均采用了这一处理器,所以对于中国消费者来说,这次还是有一定参考意义的。

S7 2

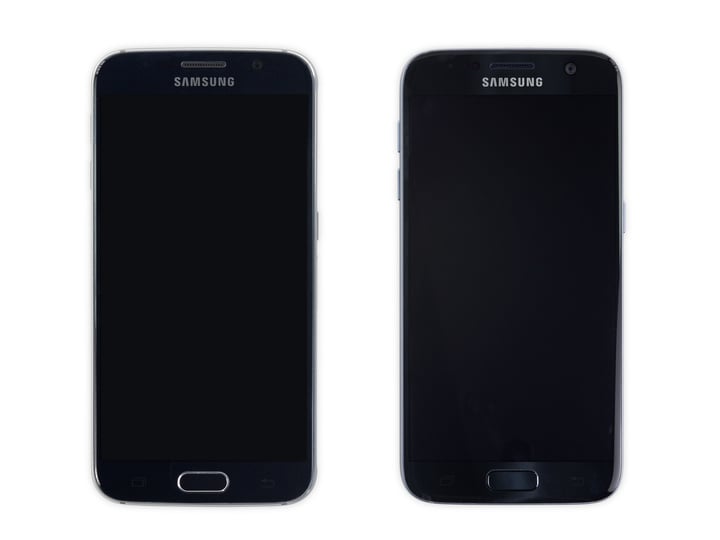

拆解正式开始之前,先来猜一猜,这两台手机,哪边是 S6、哪边是 S7?

S7 3

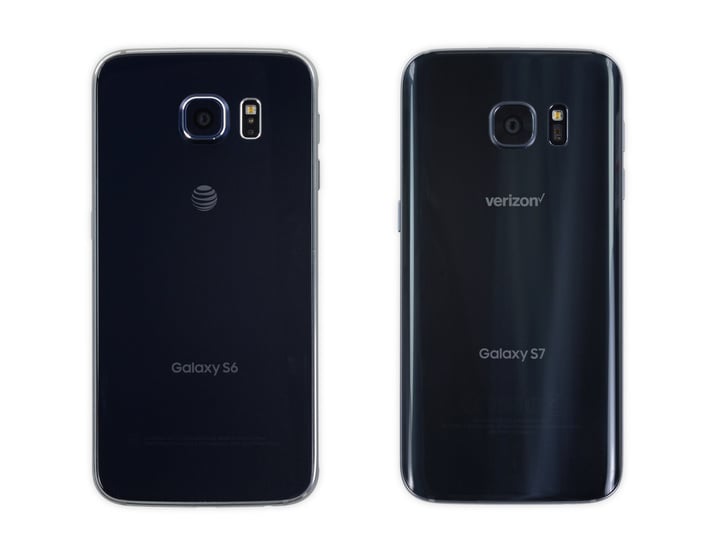

嗯,从正面来判断这个问题似乎有些困难。翻个面就好判断了,S6 的后盖玻璃相对平整,S7 的后盖则像 S6 edge 正面,两侧也是曲面。

S7 4 S7 5

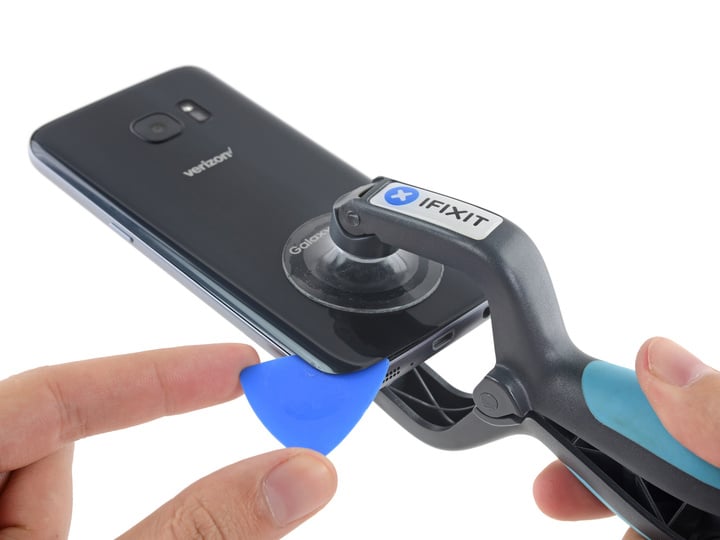

好了,正式开拆。和同样采用玻璃加金属中框设计的索尼 Z5 一样,S7 拆解的发力点还是在后盖,加热后,用吸盘吸起。

S7 6 S7 7

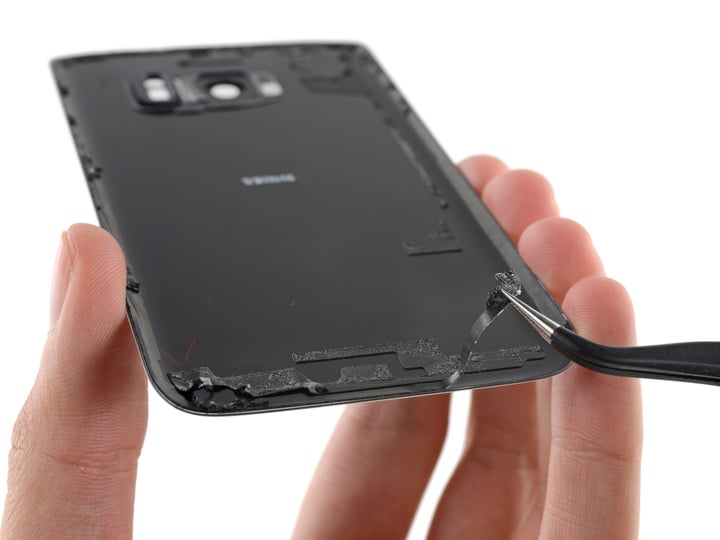

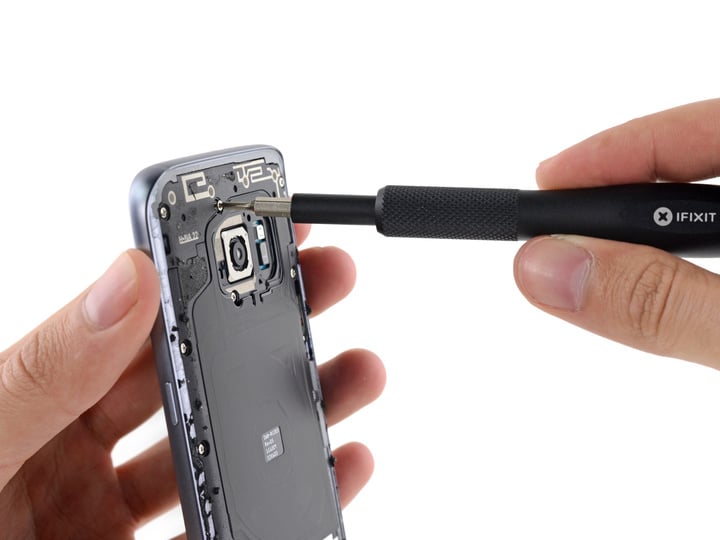

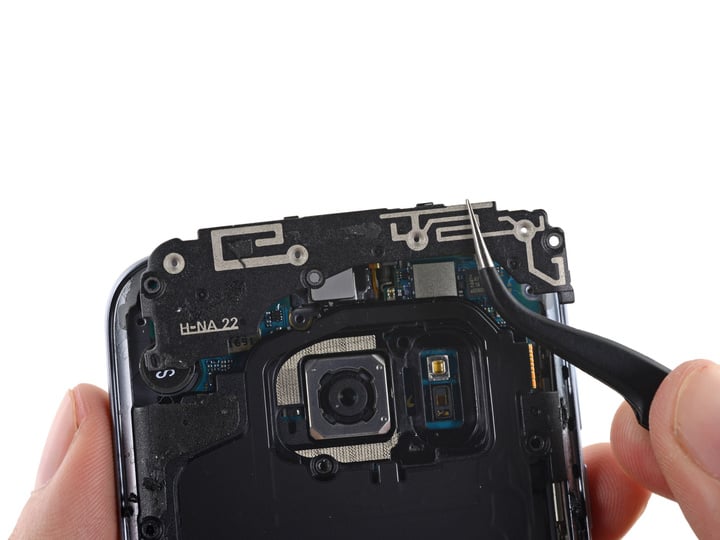

去年,iFixit 发现黏合剂是白色的,而今年 S7 上的黏合剂是黑色的。于是,iFixit 猜测这种改变是为了提高防水能力。不过 iFixit 也不忘打趣:这可能就是为了颜色匹配而已。后盖下面还有一层背板,可以通过拧螺丝的方式拆掉这一层背板。

S7 8 S7 9

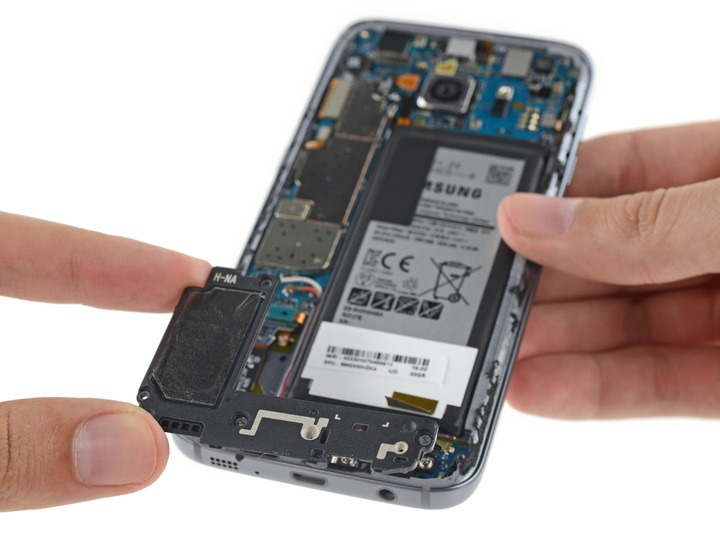

不过这层背板上还连着一部分的重要组件,比如天线,比如扬声器。

S7 10

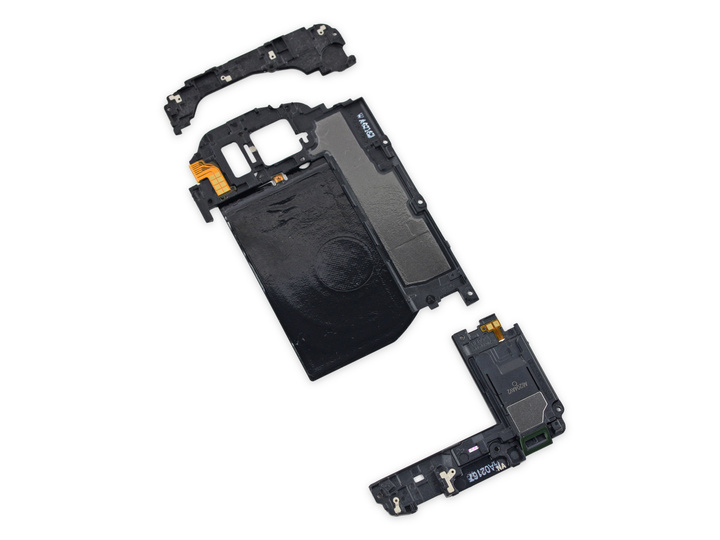

背板拆下来是这样的。

S7 11

3000mAh 电池也有黏合剂。

S7 12

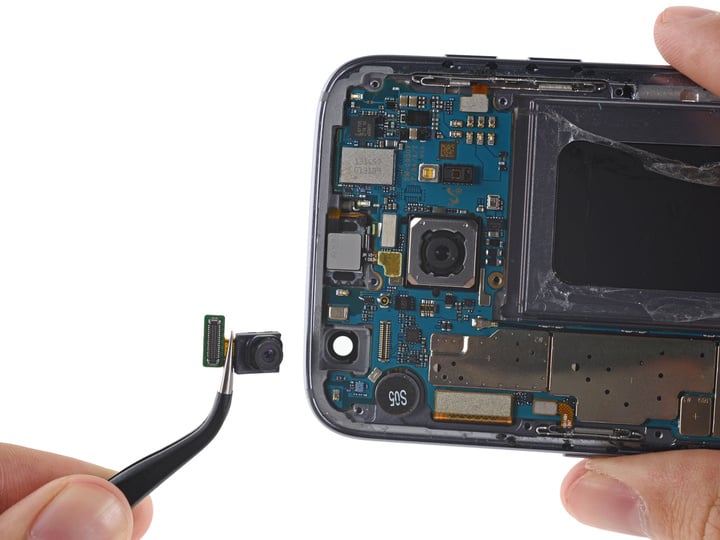

500 万像素的前置摄像头,镜头光圈为 f/1.7。另据爱范儿从三星方面获知,这枚前置摄像头的 CMOS 为三星自家的 CMOS,型号为 S5K4E6XP。

S7 13 S7 14

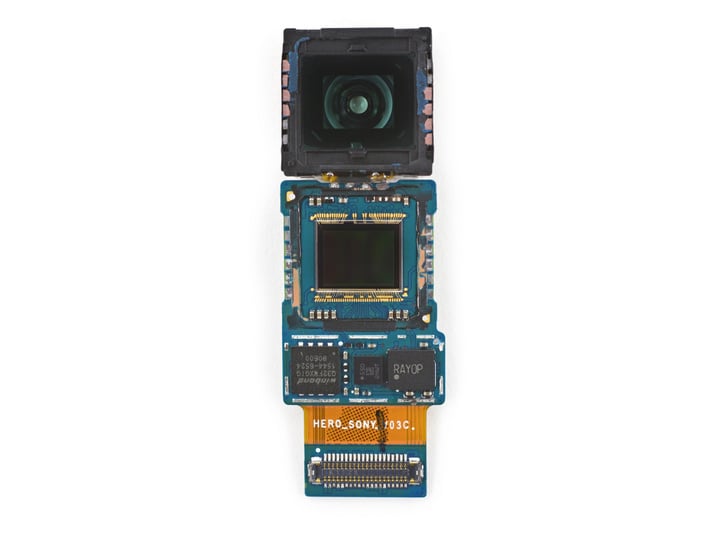

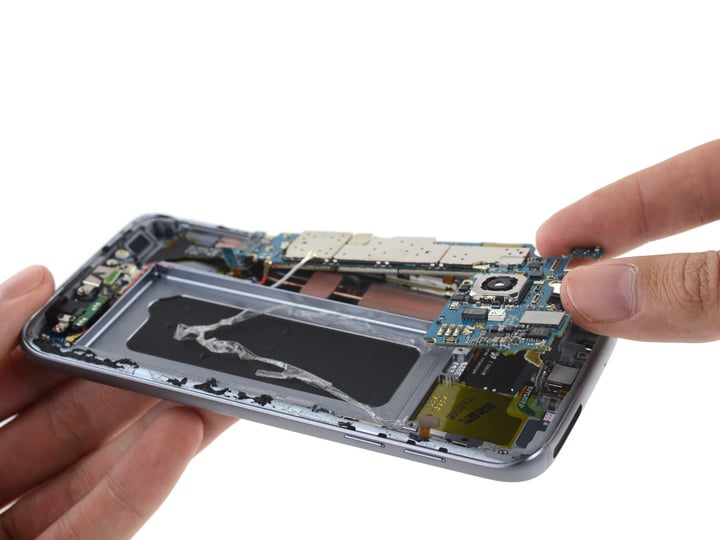

取下主板,以及主板上的 1200 万像素主摄像头。不得不说的是,这颗表现出众的摄像头,同据三星方面透露,其 CMOS 是由索尼提供的,具体型号为 IMX260,不属于 Exmor RS 系列,算是索尼为三星“客制化”的产品。

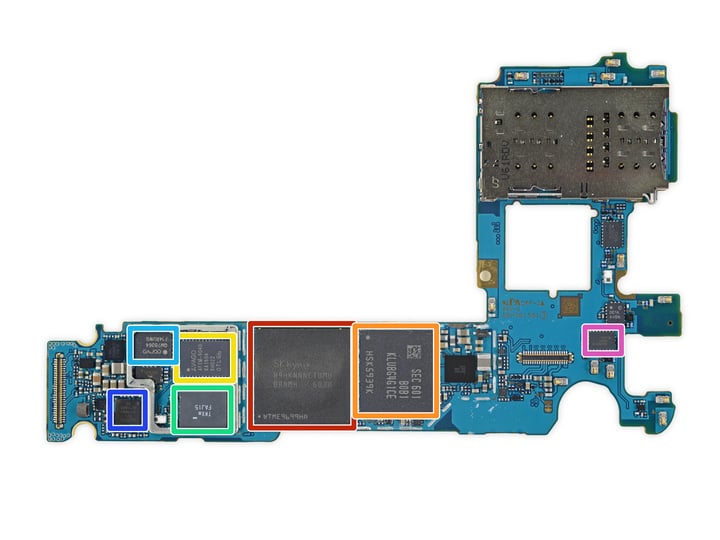

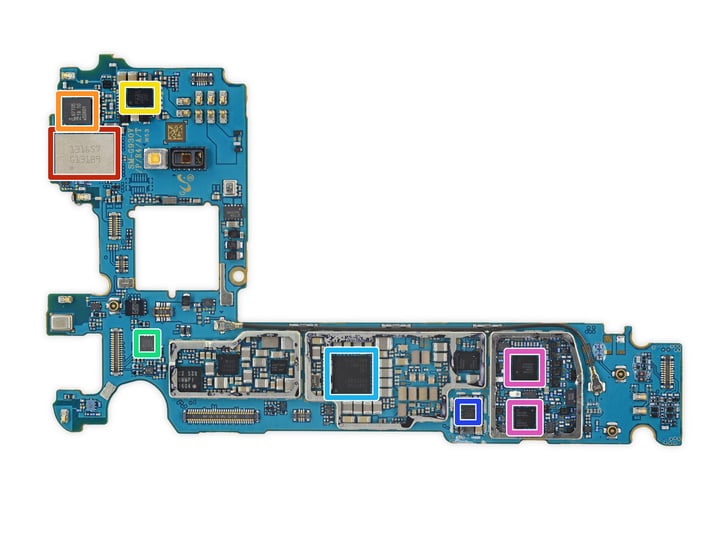

好了重点来了,主板上的零件。

S7 15

红色是海力士 H9KNNNCTUMU-BRNMH 4 GB LPDDR4 SDRAM 内存以及高通骁龙 820 处理器。两者封装在一起。

橙色是三星 32 GB MLC UFS 2.0 闪存

黄色是安华高(此前收购了博通)AFEM-9040 多频多模模块

绿色是 Murata FAJ15 前端模块

天蓝色是 Qorvo QM78064 高频射频融合模块

蓝色是高通 WCD9335 音频 Codec

粉红色是 Qorvo QM63001A 分集接收模块

S7 16

主板的另一边:

红色是 Murata KM5D18098 Wi-Fi 模块

橙色是恩智浦 67T05 NFC 控制器

黄色是 IDT P9221 无线充电接收器

绿色是意法半导体 LSM6DS3 always-on 6-Axis IMU

天蓝色是高通 PM8996 电源管理集成电路

蓝色是高通 QFE3100 包络追踪器

粉红色是高通 WTR4905 和 WTR3925 射频收发器

S7 17 S7 18

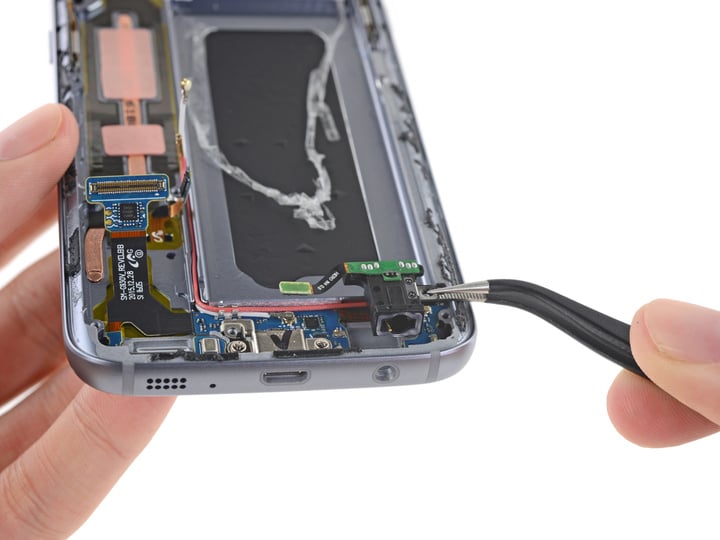

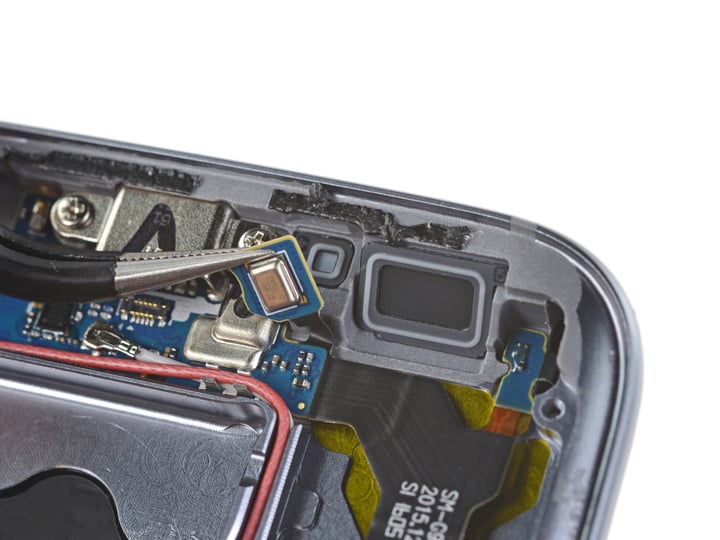

接下来是 3.5 毫米耳机接口,上面有橡胶密封圈。随后,iFixit 又在更多位置找到了这种橡胶密封圈。而这种设计与三星 S7 的 IP68 级防水有关。

S7 20

三星 S7 虚拟键的线。

S7 21

USB 接口等。

S7 22

高潮来了,这就是三星在发布会上提到的“液冷系统”,确实覆盖了多个重要部件。不过看起来和索尼的“双热管+硅脂”散热方案还是不同。

S7 23

最后,iFixit 给出的可维修分数是三分(一分最难修复,十分最容易修复),这个分数相比 S6 的四分,又更难修复了。
