9.7 英寸 iPad Pro 拆解:除了 2GB RAM,它比 iPad Air 2 进步了不少

产品

2016-04-05 16:41

苹果于上月发布了 4 英寸的 iPhone SE 和 9.7 英寸的 iPad Pro。相比略有炒冷饭嫌疑的 iPhone SE,9.7 英寸的 iPad Pro 的新意显得还更足一些,至少玫瑰金版 iPad 是第一次出现。

一贯喜欢拆解这些新款设备的 iFixit 自然也不会放过新款 9.7 英寸 iPad Pro。他们最近也拆解了一台 9.7 英寸 iPad Pro,我们也可以借此一览新 9.7 英寸 iPad Pro 的内部构造,以及看和 12.9 英寸版 iPad Pro 的区别究竟有多大。

正式开拆前,爱范儿带你回顾一下这款 iPad Pro 的硬件配置:

  • 9.7 英寸屏幕,分辨率为 2048 x 1536,PPI 为 264
  • A9X SoC,并搭配 M9 协处理器
  • 四扬声器
  • 1200 万像素 iSight 后置摄像头,500 万像素前置摄像头
  • 共有 32GB、128GB、256GB 三个版本

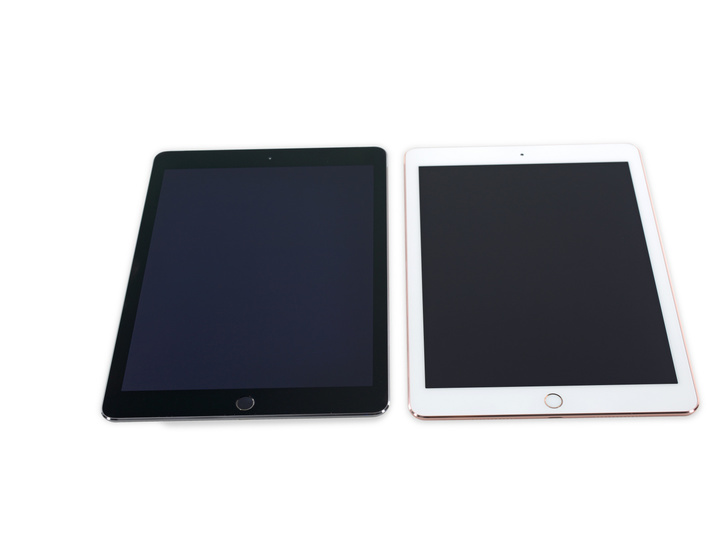

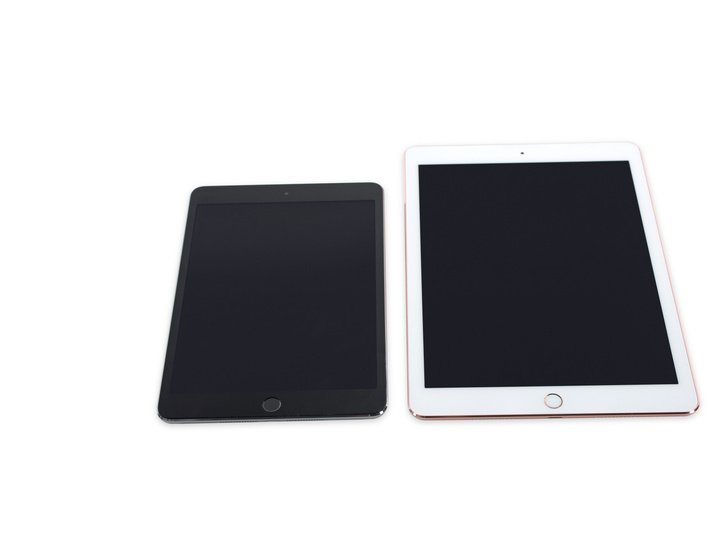

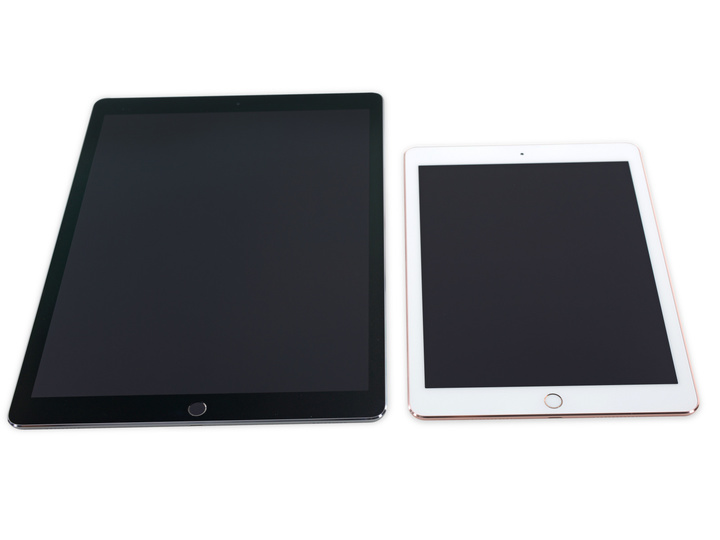

作为一个适中的 iPad 尺寸,iFixit 特地拿这款 9.7 英寸 iPad Pro 与 12.9 英寸 iPad Pro、9.7 英寸 iPad Air 2、7.9 英寸 iPad mini 3 进行了大小对比。

iPad pro 2 iPad Pro 3 iPad Pro 4

(右为 9.7 英寸 iPad Pro,左边从上到下依次为 iPad mini 3、iPad Air 2、12.9 英寸 iPad Pro)

应该说,这三种屏幕尺寸带来的整机尺寸差异还是非常大的。如果是想要购买 iPad 的消费者,根据屏幕大小就可以不用选择困难了。

iPad Pro 5

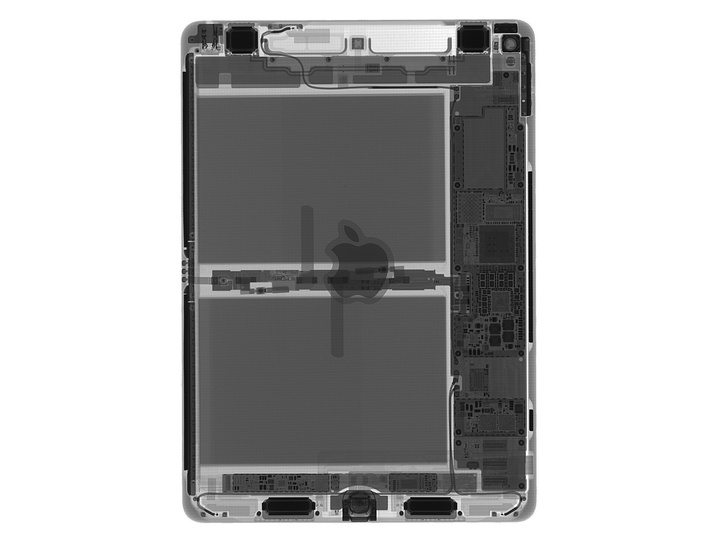

透视图则可以看出 9.7 英寸 iPad Pro 的内部大致构造,大部分空间都是电池,主板和其余主要零部件都位于较边缘位置。

好了,正式开拆。

iPad Pro 6 iPad Pro 7

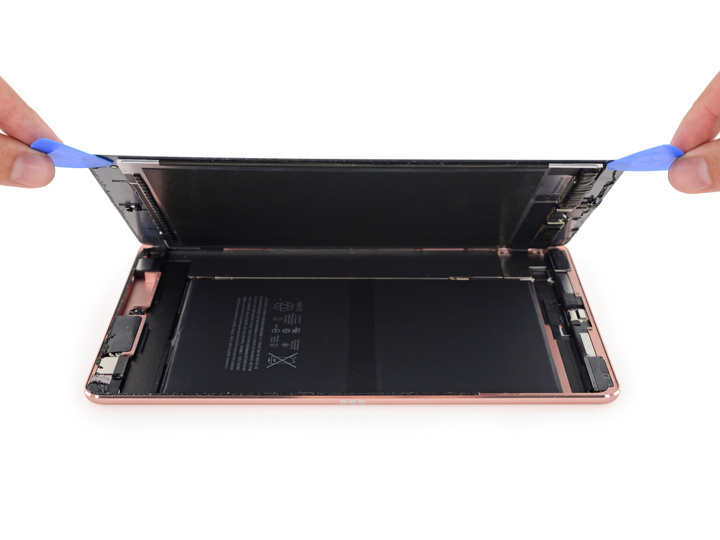

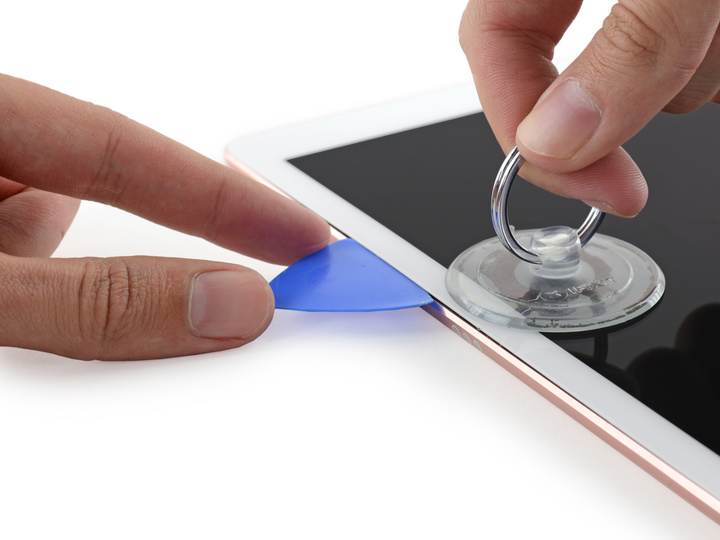

和以往一样的流程,先加热,再从屏幕入手。

iPad Pro 8

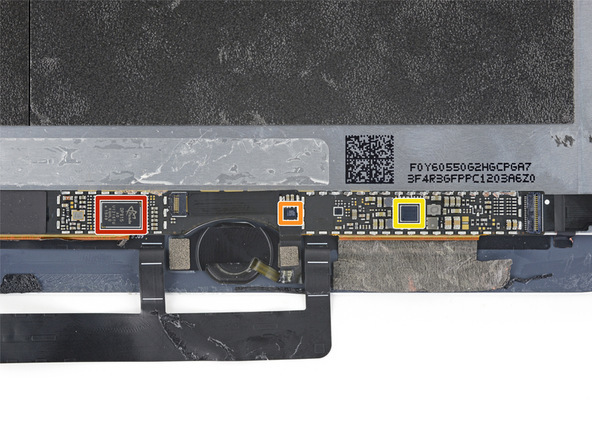

红色:Parade Technologies DP815 时序控制芯片(12.9 英寸 iPad Pro 里的型号为 DP695)

橙色:恩智浦 8416A1 Touch ID 传感器

黄色:98667A B5528T

iPad Pro 9

iPad Pro 10

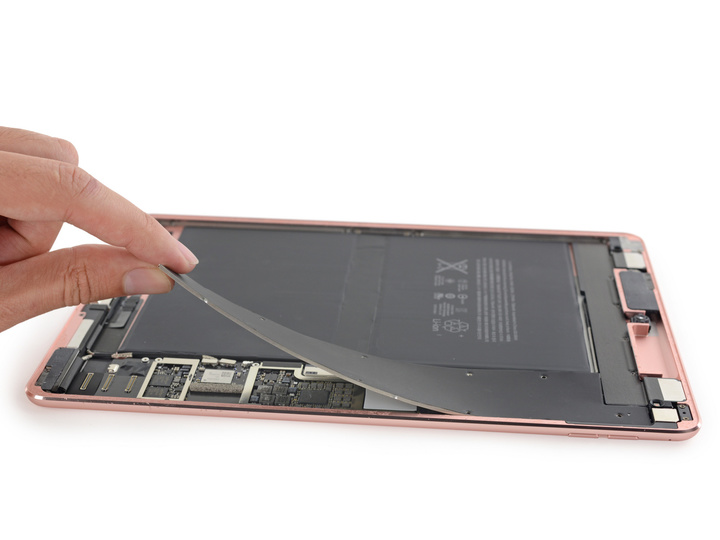

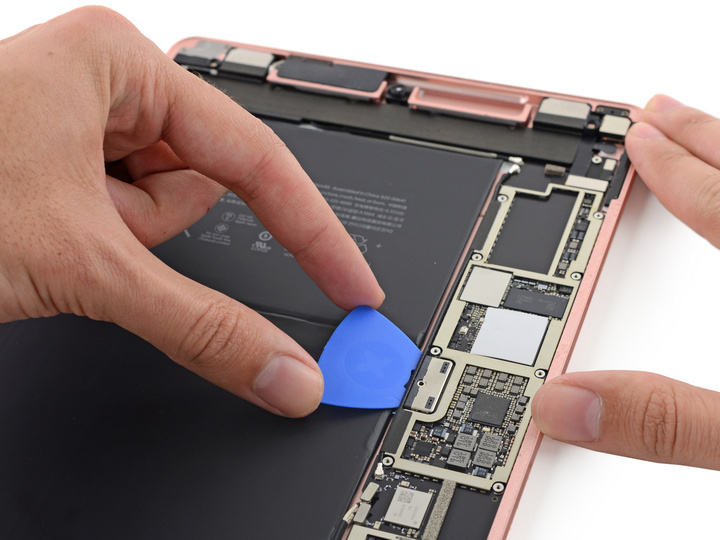

iFixit 发现 9.7 英寸 iPad Pro 的逻辑主板上有一大块覆盖物,这与 12.9 英寸 iPad Pro 相同,之前在 iPad Air 系列上并没有看到

iPad Pro 11

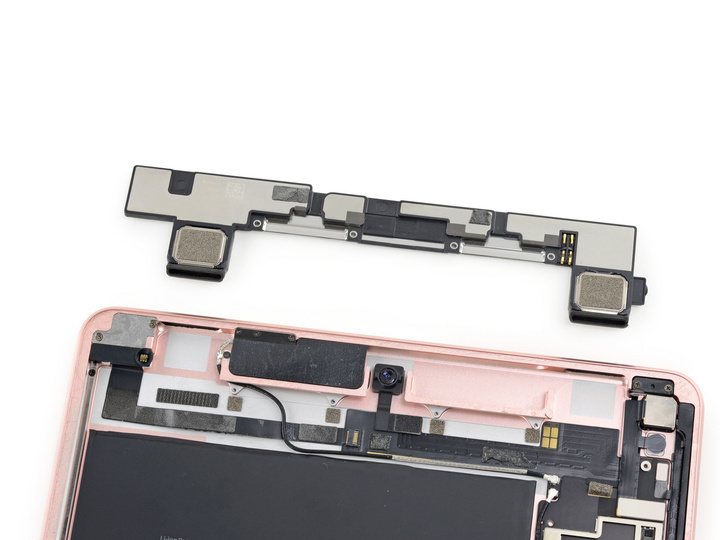

iPad Pro 的上部扬声器通过弹簧接触点与逻辑主板相连,当然,由于有螺丝的存在,这部分连接是非常牢固的。

iPad Pro 12 iPad Pro 13

9.7 英寸 iPad Pro 的 1200 万像素摄像头组件,值得一说的是,iFixit 拆解后表示,这颗能拍 4K 视频的 1200 万像素摄像头组件和 iPhone 6s Plus 一样是支持光学防抖的(更新:iFixit 已经把这个说法更新为 “与 iPhone 6s 一样”,并去掉了 “光学防抖” 字样),相比 12.9 英寸 iPad Pro 的 800 万像素摄像头升级不少。

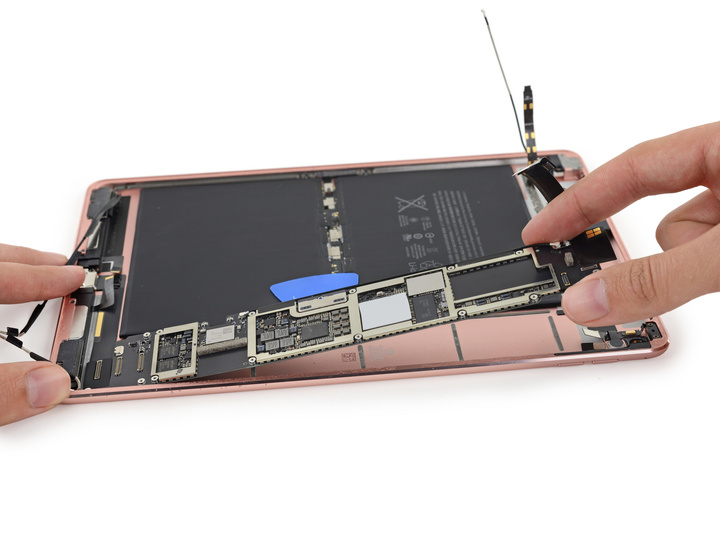

好了,拆主板。

iPad Pro 14

这是第一部分。

iPad Pro 15

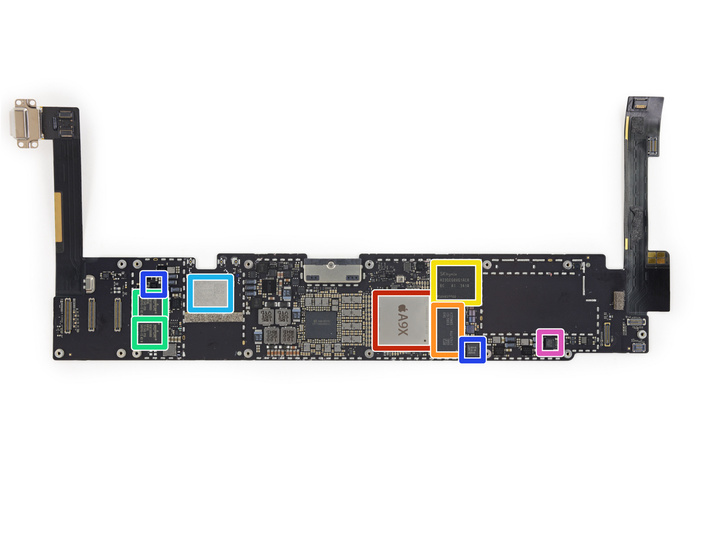

红色:苹果 A9X 64 位处理器,型号为 APL1021

橙色:三星 K3RG1G1 2 GB (16 Gb) LPDDR4 RAM(对,关于 9.7 英寸 RAM 大小的疑云可以尘埃落定了)

黄色:SK 海力士 H23QEG8VG1ACA 32 GB (256 Gb) 闪存

绿色:2*博通 BCM15900B0

天蓝色:苹果 339S00109 Wi-Fi 模块

蓝色:恩智浦 66V10 NFC 控制器和 1610A3 充电 IC

粉红:InvenSense EMS-A 6 轴陀螺仪和加速感应器

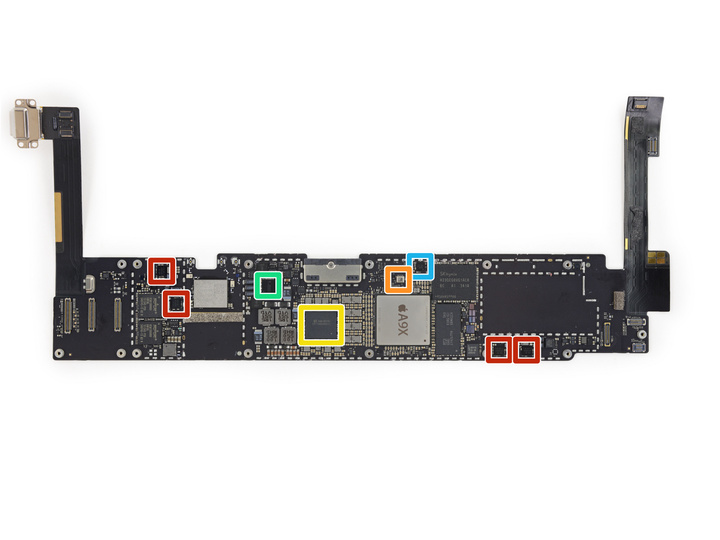

这是第二部分

iPad Pro 16

红色:美信 MAX98721BEWV 提振类放大器

橙色:M7H YP(疑似 Bosch 传感器 BMP280)

黄色:343S00051-A1

绿色:343S00089-A1

天蓝色:L05286 VZB VG Z SGP 547

iPad Pro 17

最后,9.7 英寸 iPad Pro 上就剩 7306 mAh 电池,略大于 iPad Air 2。

iPad Pro 18

在拆解的最后,iFixit 按照惯例给出了 9.7 英寸 iPad Pro 的可修复指数——2 分(1 分为极难修复、10 分为极易修复)。

图片来自:iFixit
