手机中的 AR 小应用究竟是如何实现的?

新创

2016-10-08 09:37

本文由 ARinChina(www.arinchina.com)原创,转载请联系 ARinChina(微信 ID:arinchinaservice)

农场中一头奶牛悠闲地吃着草,一个卡通小人儿在和消费者聊着天。出现这一切,都源于一个简单的牛奶瓶。消费者通过手机或平板扫描牛奶瓶身上的图案,就会呈现一个虚拟农场,可以选择各种小动物,并和它们进行互动。

荷兰飞天农场的 AR 营销活动,(腾讯视频

这种深受孩子喜爱的宣传方式是怎么实现的呢?其实这个过程只需要六步:

  1. 通过摄像头采集实时视频;
  2. 将采集到的视频流数字化成图像,然后通过上文的特征点检测、特征点描述子生成、特征点匹配一系列处理,找到识别标识物;
  3. 识别出标识物后,以标识物作为参考,确定要生成的动画在 AR 环境中的位置和方向,并确定提前存入手机中的标识图位置;
  4. 标识物中的标识符号与预设的目标图进行匹配;
  5. 程序根据标识物位置调整动画(虚拟信息)位置;
  6. 动画(虚拟信息)被渲染进视频流。

这就是 AR 的实现过程,今天将为大家解释六步中的 “精华”——识别并跟踪标识物。

牛奶瓶上的特点

当消费者拿起手机扫描牛奶瓶时,手机是怎么判断这幅图是不是自己要找的目标呢?

1020457411982

目标图是在开发这款 AR 应用时提前读入 app 的。启动 app 后,它就开始查找与标识图相同的帧。

这就像警察在抓逃犯时,会在各交通要道设立排查点,将过往行人与逃犯照片进行对比,进行排查。警察在比对照片时,不会每根头发,每个毛孔都要进行比较。他们会关注嫌疑人的一些显著外貌特征,与这些特征相似度极高的人视为犯罪嫌疑人。

1021123511982

同理,图像识别中的目标图也具有特征,我们将这些特征称为 “特征点”。

那么问题来了,如何找到这些点?

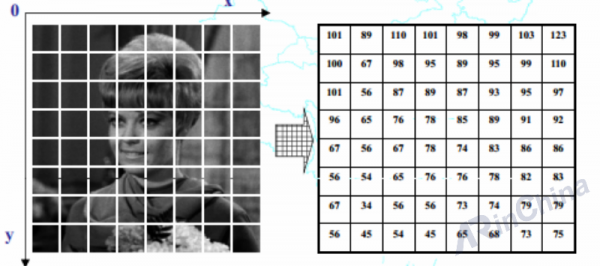

图像在电子设备中的状态是一堆数字。特征点就是那些和周围数字值相差较大的点,检测方法一般有:FAST、Harris、SIFT、SURF、MSER 等。

1021599611982

FAST 特征点检测法因检测速度快而深受研究者喜爱,具体遵循以下步骤:

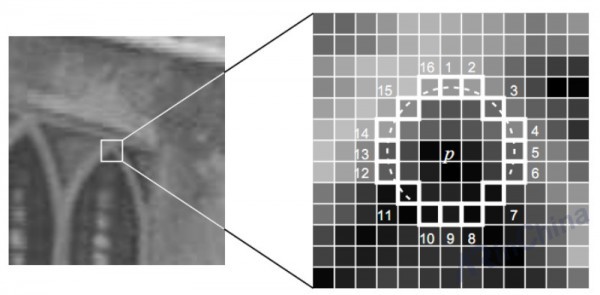

首先,从图像中选取一个像素,记作 P。如果我们想判断它是否为一个特征点,首先把 P 点的亮度值记作 I。再设定一个合适的阈值 t,用来控制特征点的选取。以 P 为圆心,3 个像素为半径做圆,这个圆的边界上有 16 个像素,如下图所示:

1022374011982

如果这 16 个像素的像素值都比 I+t 大,或都比 I-t 小,那么 P 就是一个特征点。一般在实际检测中,这 16 个像素不用全部与 P 的亮度值进行比较,只要有 3/4 个以上的像素亮度值比 P+t 大或比 P-t 小,就可以认为 P 点为特征点。

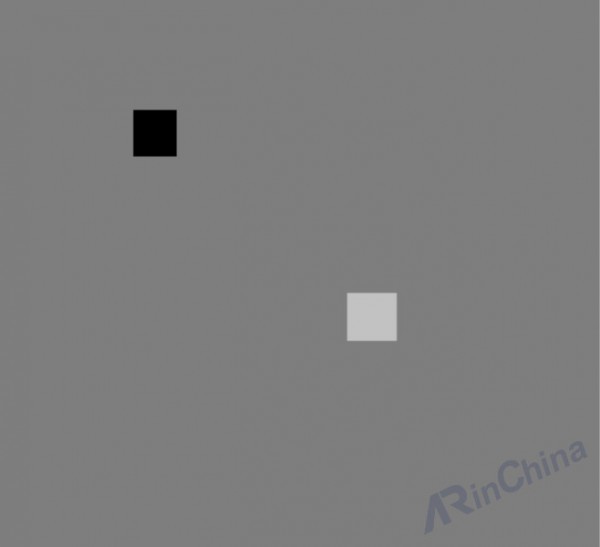

简单来说,特征点就是与周围反差较大的点,就像下图所示:

1023111511982

找到特征点就可以识别了么?

只知道检测到特征点还不行,必须知道两张图像中的特征是否一致。如何判断特征点是否一致,就需要借助特征点描述子了。

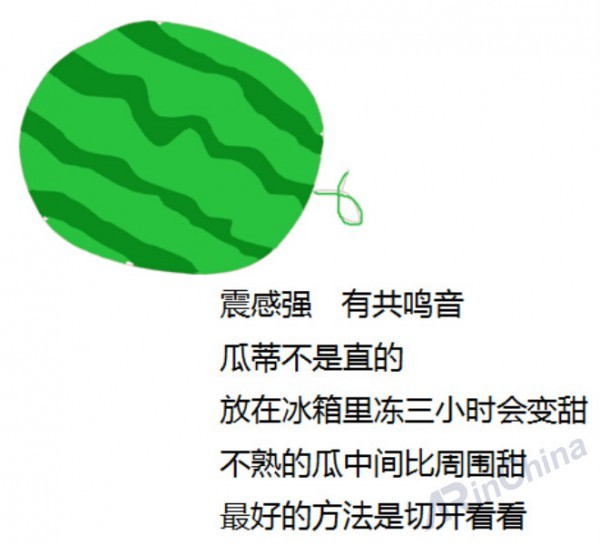

特征点描述子是一种描述特征点的方法。比如,我们在挑西瓜时,会选根蒂蜷缩、敲起来声音浊响的青绿西瓜。这个挑瓜的过程就是描述的过程,挑瓜的依据就相当于生成的描述子。

1023521511982

如果一个瓜和我们的挑瓜条件相似或相同,那么我们就判断它是一个好瓜。同样的如果一幅图像中有一个点和我们的描述子相似或相同,那么就可以判断它们为同一特征。

找到了特征点描述子,接下来就是要在目标图和识别图之间进行匹配。

1024211011982

判断两幅图是否为同一幅图的标准是人为控制的。我们既可以设置匹配率为 10% 以上的两幅图像是同一图像,也可以设置匹配率为 90% 以上。具体标准根据应用所需而定。

目前,特征点匹配技术大概分为两类:一类是分别获取两幅图像的特征点及特征点描述子,根据一定的搜索策略对这些特征点和描述子进行计算,最终获得最优极值点即为匹配结果;另一类是只获取参考帧图像的特征点信息,并利用它在当前帧上寻找最优匹配,这种匹配的最大优点是只需提取参考帧的特征点,节约了一半的特征点提取时间。

发现目标要盯紧

从文章开头的视频中可以看到,当小孩拿着 iPad 转动时,生成的动画会保持不动。给我们一种 “动画和牛奶是一个整体” 的错觉。要想达到这种效果,需要对视频流中的图像进行特征点跟踪。

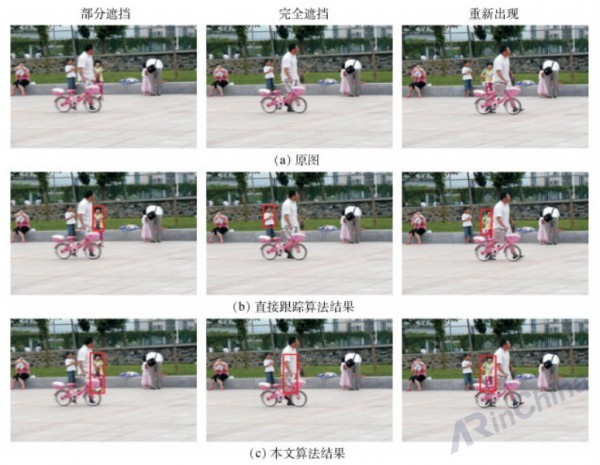

特征跟踪有两种方式,一种是对视频流中的每一帧图像,进行特征点匹配。另一种则在第一幅图像中,寻找可能的特征位置,然后在后续的图像中搜索它们的对应位置。显然,这类 “先检测后跟踪” 的方法适合用在视频跟踪应用中。

1025073811982

在跟踪过程中,相邻两帧经过匹配后,得到当前帧的目标特征点。由于得到的目标特征点中存在不稳定特征点,因此需要将这些不稳定的点剔除。

但又出现了一个新的问题,即随着跟踪的进行,有效特征点会逐渐减少。尤其是在跟踪过程中当目标姿态发生了大幅度变化时,经常会出现目标的特征点急剧减少甚至消失的情况,这样会导致跟踪效果不好甚至跟踪失败。

这就像卖水果的小商贩经常会挑出好的水果摆放在最前面,随着客人的购买,再继续往上添加。

解决特征点减少问题的方法和卖水果是一样的。只需扩大范围搜索重新提取特征点,即当前时刻目标物中得到的特征点的个数小于一定的阈值时,扩大跟踪面积重新提取特征点,将重新提取到的特征点用在接下来的跟踪过程中。

1025406711982

农场中一头奶牛悠闲地吃着草,一个卡通小人儿在和消费者聊着天。出现这一切,都源于一个简单的牛奶瓶。消费者通过手机或平板扫描牛奶瓶身上的图案,就会呈现一个虚拟农场,可以选择各种小动物,并和它们进行互动。

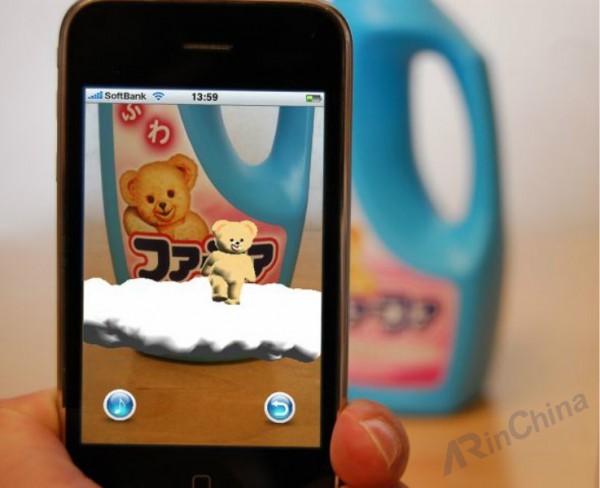

在跟踪的同时还需要完成一件事情,那就是渲染动画。动画必须和识别图位置保持一致才能达到融合效果。

目前手机端 AR 应用开发多数是采用这种图像法,这种方法已经被模式化。开发者不用考虑上述这些底层实现,可以使用一些插件来实现。常用插件国外的有 Vuforia、Metaio 等,国内有 HiAR、EasyAR、VoidAR 等。
