三星 Note 8 拆解:零件更好换,电池更安全

作为 Android 阵营为数不多能够与 iPhone 8 一较高下的旗舰机型,三星 Galaxy Note8 自然备受关注。不过,经历了去年 Note7 的燃损事故,三星 Note8 能否让消费者重拾信心呢?

关注微信公众号爱范儿(微信号:ifanr),后台回复「刷脸」,获取三星 Note8 的上手测评。

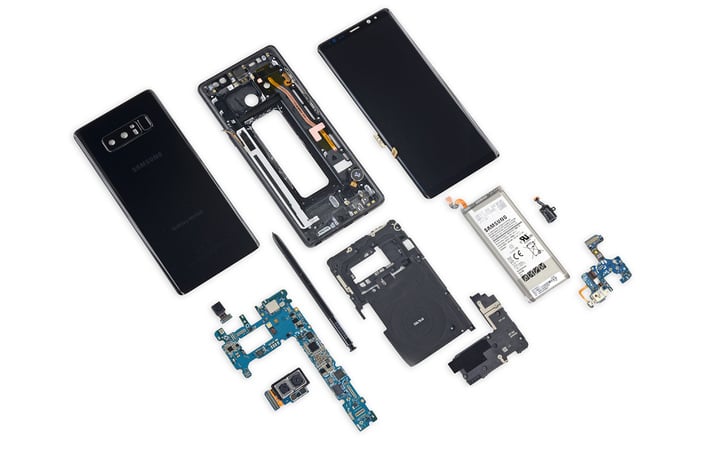

近日,iFixit 对三星 Note8 进行了全面拆解,下面就来了解一下 Note8 的内在结构,看看有何进步吧!

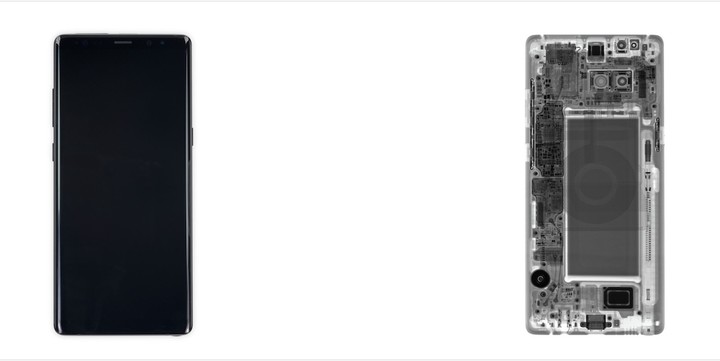

通过 X 光可以看到三星 Note8 的内在结构还是比较紧凑的,布局与 Note7 相似,但有些部件位置有所调整,虽然 Note8 的体积更大,但由于指纹识别传感器、双摄像头都在背面,因此对内部空间的利用其实是更考究了。

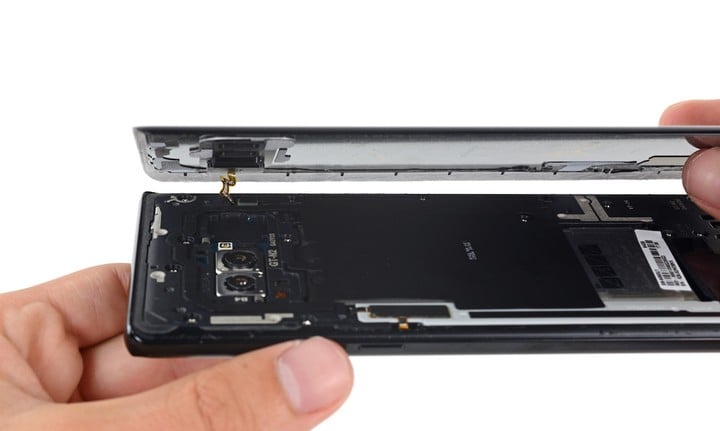

三星 Note8 的玻璃背板与前面板通过胶水粘合,这也让 Note8 后盖拆卸的难度上升。因此拆解时需要先小心加热,软化粘合剂之后才能拆。拆开后盖时需要注意,有一条连接着指纹传感器的线缆,很容易弄断。

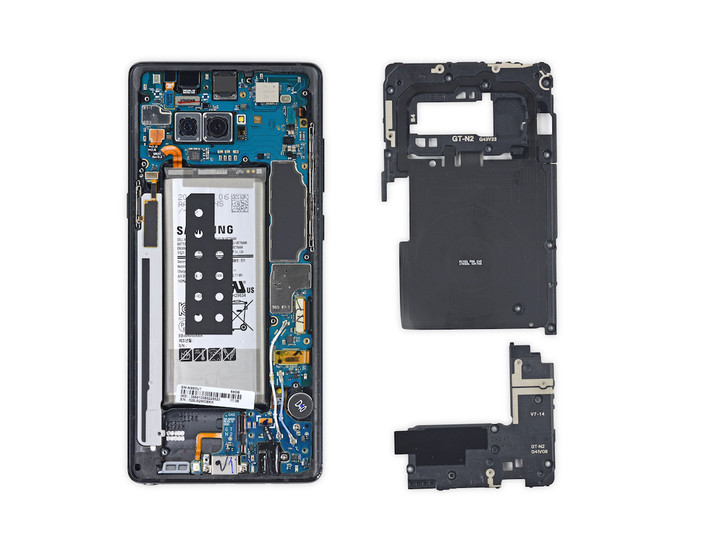

撬开玻璃背板之后,借助十字螺丝刀就可以轻松拆开背部的功能模块,包括 NFC 天线、Qi 无线充电线圈、天线等部件。拆卸掉这些模块之后,就可以看到 Note8 的机身内部了。

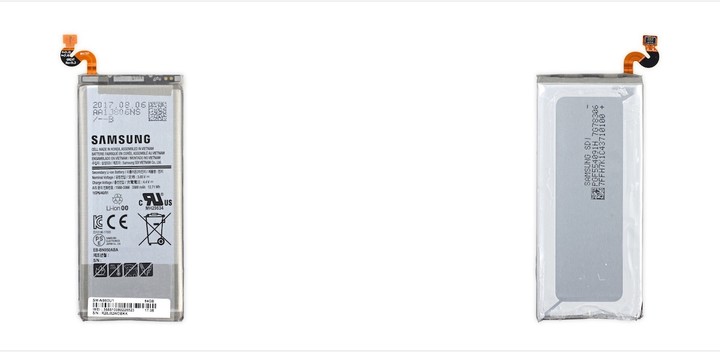

跟其他三星手机一样,电池底部是有粘合剂的,并不适合通过加热来软化粘合剂,只好用上胶水软化剂,这样就可以把电池撬开了。Note8 的电池为 3300mAh,供应商是 SDI,与 Note7 相比减少了 6%,这可能也是为了安全考量。

三星 Note8 还配备了多达 4 个摄像头,包括 800 万像素的前置相机、虹膜扫描仪以及支持 OIS 光学防抖的双摄像头。

接下来,看看 Note8 的主板设计。

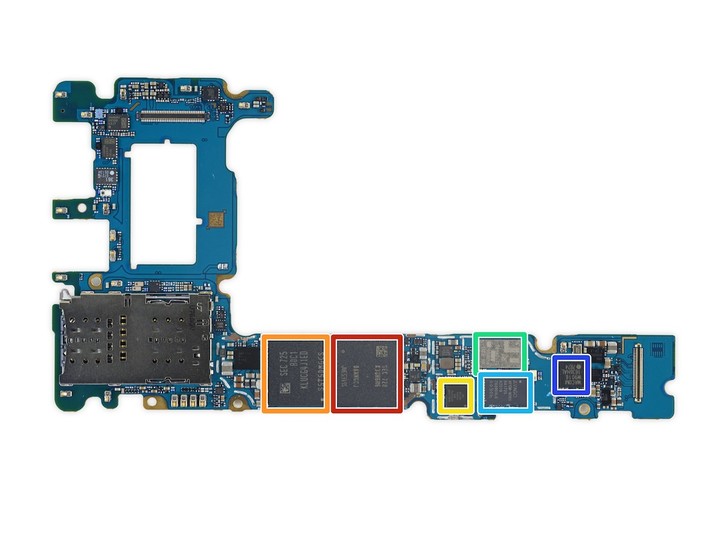

正面主要有这些元器件:

  • 红色:三星 K3UH6H60AM-NGCJ 6GB LPDDR4X SDRAM,贴覆在骁龙 835 处理器之上
  • 橙色:三星 KLUCG4J1ED-B0C1 64GB UFS 闪存
  • 黄色:高通 WCD9341 Aqstic 音频芯片
  • 绿色:思佳讯 78160-11 功率放大模块
  • 青色:安华高 AFEM-9066 功率放大模块
  • 蓝色:Wacom W9018 触控 IC

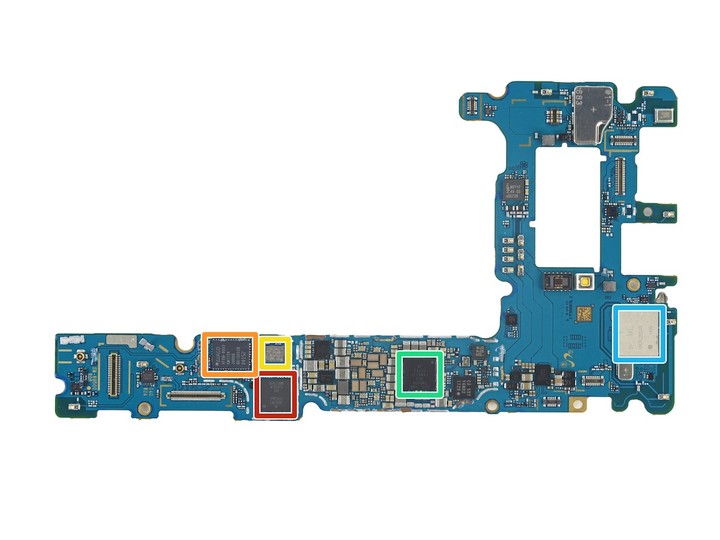

背面则主要是一些跟通讯有关的元器件:

  • 红色:高通 WTR5975 RF 收发器
  • 橙色:安华高 AFEM-9053 功率放大模块
  • 黄色:思佳讯 77365 四频段 GSM/GPRS/EDGE 功率放大模块
  • 绿色:高通 PM8986 电源管理芯片
  • 蓝色:村田 KM7628048 WiFi 模块

有意思的是,三星 Note8 的 USB Type-C、3.5mm 耳机孔等都是模块化设计,可以很方便地更换,这也有利于 Note8 的售后维修。

与 Note7 相比,三星 Note8 的 S-Pen 变化不大:

最后,来看看三星 Note8 的屏幕,这毫无疑问是市面上最优秀的 OLED 显示屏,这也是为什么新 iPhone 会选择三星作为 OLED 屏幕供应商。与同样采用「全面屏」设计的 Essential Phone 相比,Note8 的屏幕拆解难度要相对更低一点,毕竟 Essential Phone 一撬开,就碎了。

(左边为三星 Note8,右边为 Essential Phone)

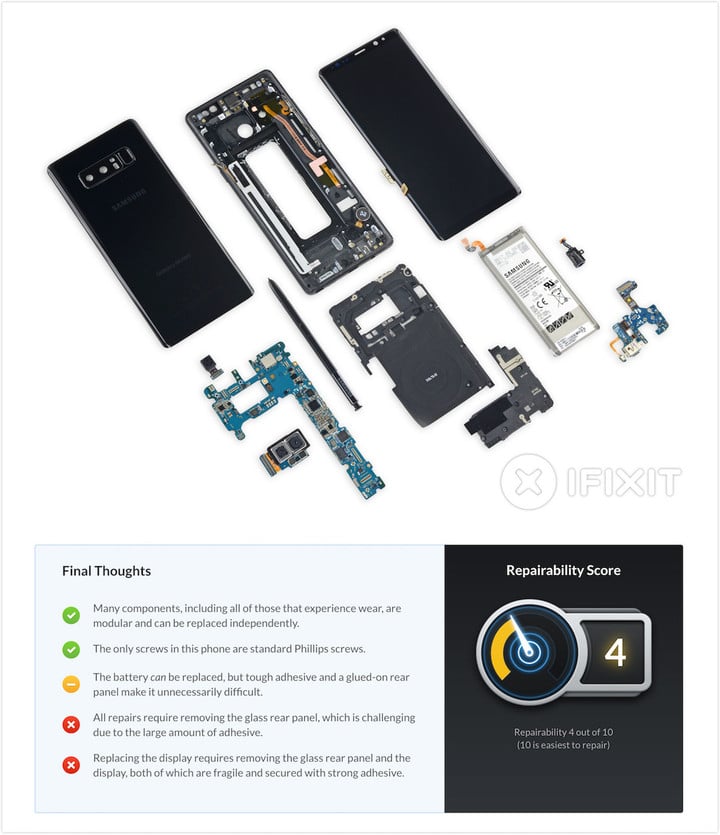

最终,iFixit 为三星 Note8 打出了 4 分的可修复评分(满分 10 分),与三星 Galaxy S8+ 和 Note7 持平。

从维修角度上看,三星 Note8 的优点在于:

  • 拥有很多模块化组件,方便独立更换
  • 手机只采用了标准的十字螺丝,方便拆卸

但缺点则是:

  • 虽然电池可以更换,但由于粘合得较为紧密,因此拆卸有点困难
  • 所有的维修都需要拆下玻璃背板,由于大量采用了粘合剂,因此颇具挑战性
  • 更换显示屏的话需要拆下玻璃背板与显示屏,而这两者都是用粘合剂粘住的易碎品

关注微信公众号爱范儿(微信号:ifanr),后台回复「N8」, 13 张三星 Note8 内置壁纸的高清资源打包送给你。

题图、文中配图均来自:iFixit
