作为近几年升级幅度最大的 Mac 电脑,iMac Pro 最多 18 核心的强劲性能让人垂涎三尺,但最高配超过 10 万元的售价也让人望而却步。

毫无疑问,iMac Pro 是 Mac 电脑迄今为止的集大成之作,其硬件设计也有很高的参考价值。近日,维修机构 iFixit 就针对入门级的 iMac Pro 进行了拆解,到底最强 Mac 电脑都有哪些过人之处?

搜索微信公众号爱范儿(微信号:ifanr),回复关键词「Pro」,获取外媒对 iMac Pro 的上手体验。

(iMac Pro 拆解图,图片来源:iFixit

iFixit 拆解的入门级 iMac Pro 配置如下:

  • Intel Xeon W 处理器,八核心,主频为 3.2GHz,睿频最高可达 4.2 GHz
  • 32GB(4×8 GB)的 2,666 MHz DDR4 ECC
  • 带有 8 GB HBM2 显存的 AMD Radeon Pro Vega 56 GPU
  • 27 英寸显示屏,分辨率为 5120*2880,支持 10 亿色(P3 色域)
  • 1TB SSD

iMac Pro 拆解屏幕的流程与 iMac 5K 基本一致,你甚至可以用一把披萨刀轻松撬开。用吸盘把屏幕吸附起来之后,就可以看到 iMac Pro 精致的内部构造。

(拆卸 iMac Pro 的屏幕,图片来源:iFixit

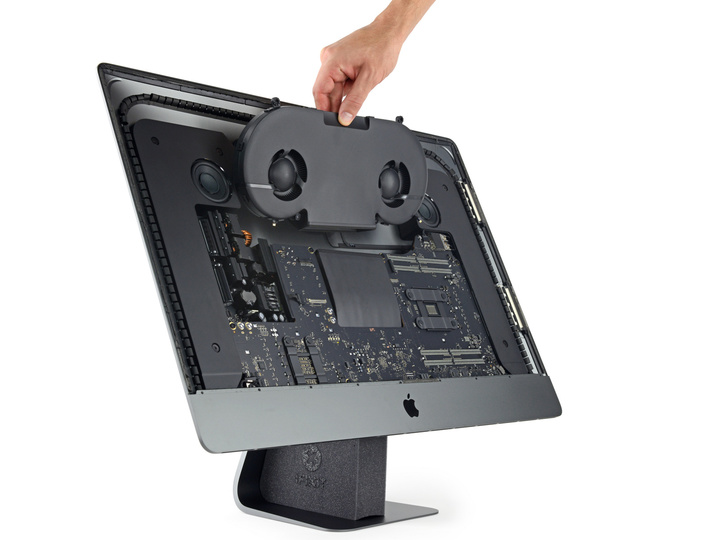

拆下屏幕之后,先拆巨大的散热风扇。iMac Pro 采用 Intel Xeon 系列处理器,因此如何解决散热是个大问题。为此,苹果不惜牺牲 iMac 5K 上的全尺寸硬盘,也要为散热腾出充足的空间。

在 iMac 5K 上,可以轻易地从外部更换内存条,但在 iMac Pro 上,这招就行不通了。原本的内存仓被替换成出风道,让 iMac Pro 增大了 80% 的进风量。



(iMac Pro 拆解,图片来源:iFixit

(旧款 iMac 5K 拆解,图片来源:iFIxit

而内存则安装在主板上,需要经过复杂地拆卸才能进行升级,iFixit 建议一般用户不要在家里尝试升级 iMac Pro 的内存。

iMac Pro 的无线网卡也放弃了之前的模块化设计,被集成到了主板上。电源则是通过特殊的梅花头螺丝固定到主板上,因此可以轻易地把主板拆下来。

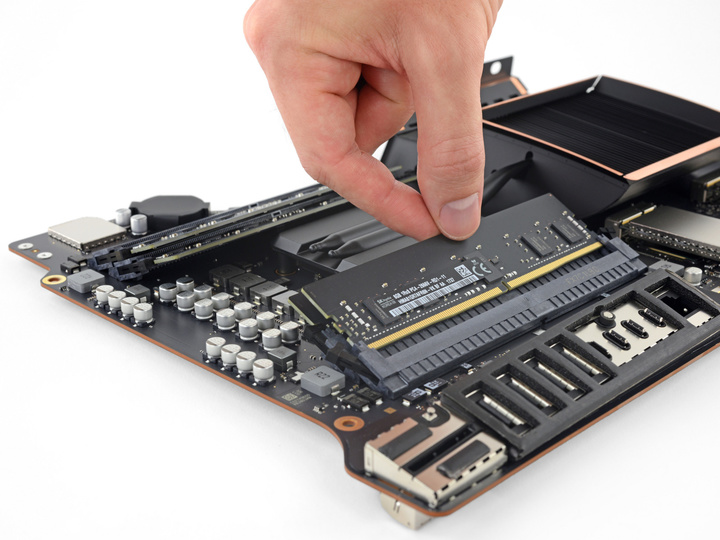

(iMac Pro 的内存条很不好换,图片来源:图片来源:iFixit

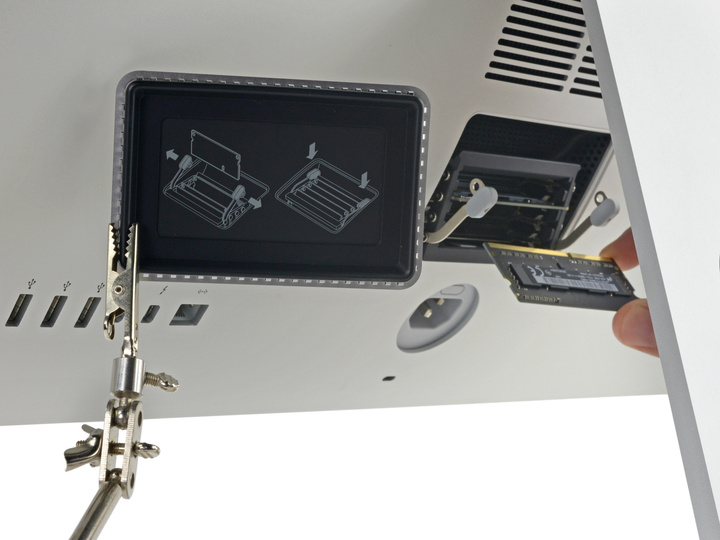

(旧款 iMac 5K 可以直接从外部换内存,图片来源:iFIxit

接下来,从主板上可以拆下 iMac Pro 的两块 SSD,这是基于 PCIE 接口的 NVMe SSD,型号为 656-0061A,每块拥有 512GB 的存储空间。

需要注意的是,硬盘的固定螺丝上贴着防拆贴纸,如果用户擅自拆卸,很可能会失去 Apple Store 的官方保修资格。

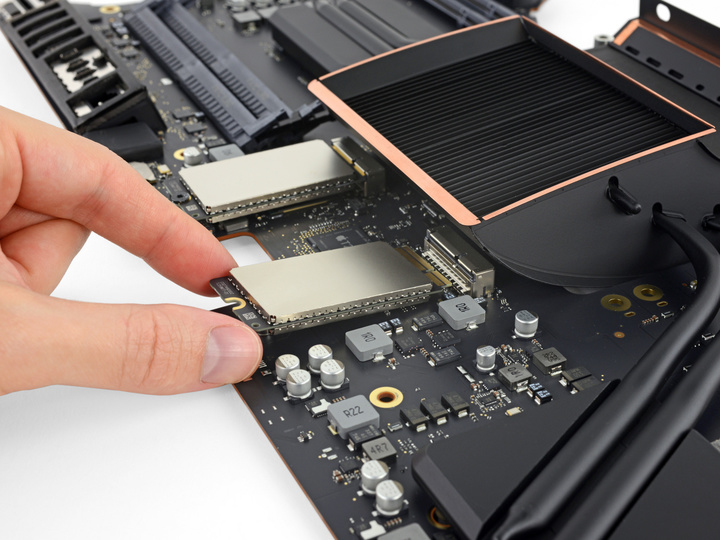

(iMac Pro 的 SSD,图片来源:iFixit

拆下巨大的散热风扇之后,可以看到隐藏在风扇之下的 CPU 和显卡。稍显遗憾的是,显卡采用了 BGA 的封装方式,因此不可更换;而 Intel Xeon 处理器则是可以升级的。

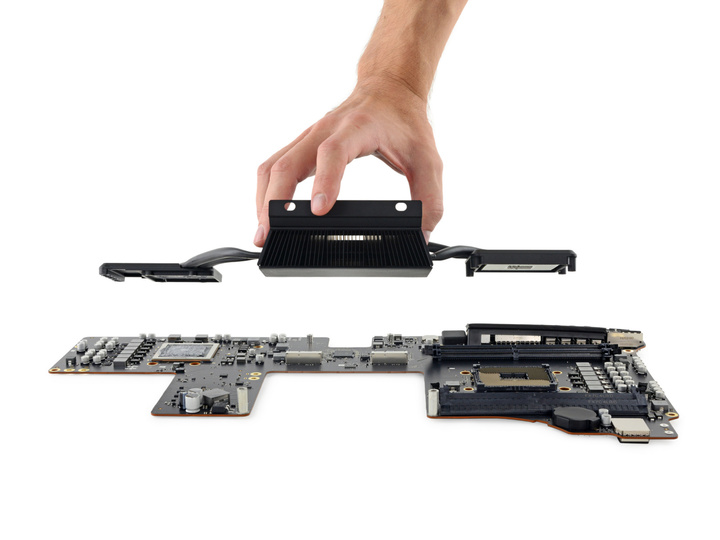

(拆卸巨大的散热器,图片来源:iFixit

(红框内的是 CPU,橙框内的是 GPU,图片来源:iFixit

值得一提的是,在固态硬盘的插槽附近,苹果为 iMac Pro 加入了两块定制芯片。

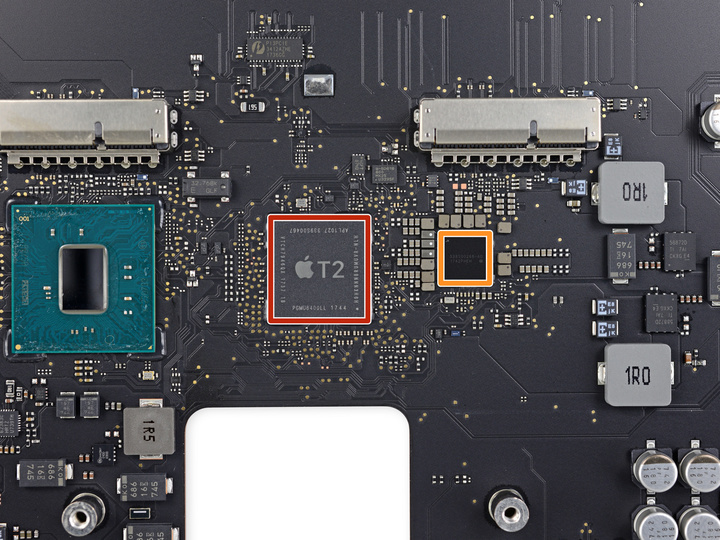

(两块定制芯片,图片来源:iFixit

红色方框里的是 T2 安全芯片,用于处理系统管理控制相关的任务,包括控制相机、音频,控制 SSD 以及硬件加密等功能。苹果 T 系列芯片最早出现在 2016 款的 MacBook Pro 上,当时 T1 芯片主要负责存储 Touch ID 相关的数据,而 T2 的性能则得到了进一步的加强。

至于橙色方框里的芯片,最开始 iFixit 认为这很可能是传闻中的 A10 Fusion 处理器,这也是 iPhone 7 的核心处理器。不过,后来他们觉得这个芯片封装尺寸太小,又猜测是应该是一款苹果定制电源管理芯片。

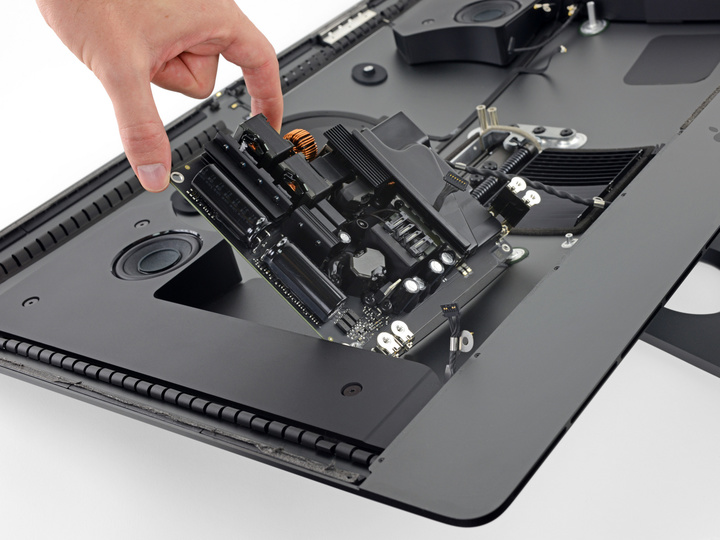

来看看 iMac Pro 硕大的电源,这款电源由 AcBel Polytech 公司制造,使用电压范围在 100V-240V 之间,功率为 500 瓦。

(iMac Pro 硕大的电源,图片来源:iFixit

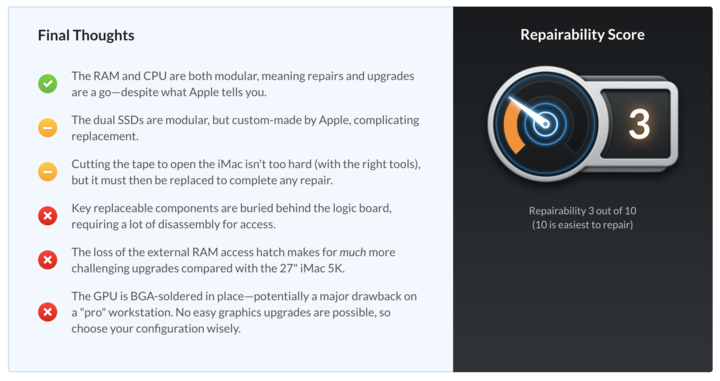

最后,iFIxit 仅仅给 iMac Pro 打出了 3 分的「可维修度」评分(总分 10 分,分数越高说明越好维修)。

(图片来源:iFixit

扣分点主要集中在可更换部位(内存、SSD)集中在主板背面,需要大量拆解才能更换;而 GPU 采用 BGA 焊接,无法简单升级,对于想买 iMac Pro 的用户来说,一定要慎重选择合适的配置。
