拆解 Galaxy Tab

公司

2010-11-14 06:59

Galaxy Tab 是最近几天的热点,当然也就难逃 ifixit 的螺丝刀了。在 Richard LaiEngadget 的帮助下 ifixit 拿到了 Galaxy Tab 并做了拆解。

外包装

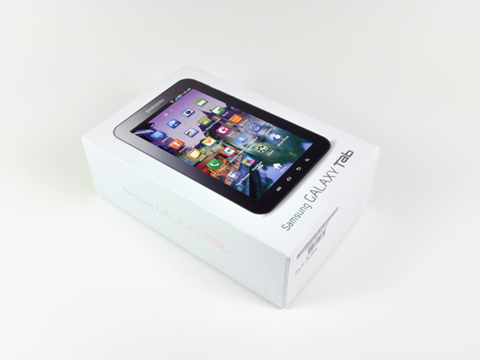

外包装整洁干净。看到这样崭新的包装盒总是会有点蠢蠢欲动的念头。

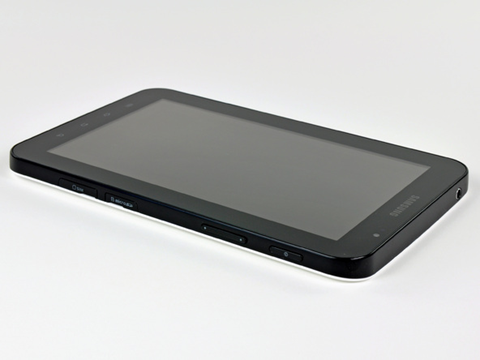

插槽 正面和侧边都是黑色调。主面板上方是前置摄像头,下方是 Android 手机上常见的四大天王感应键。右侧有 SIM 卡、microSD 卡插槽,以及音量调节键和关机键。上方是耳机插孔。

背面

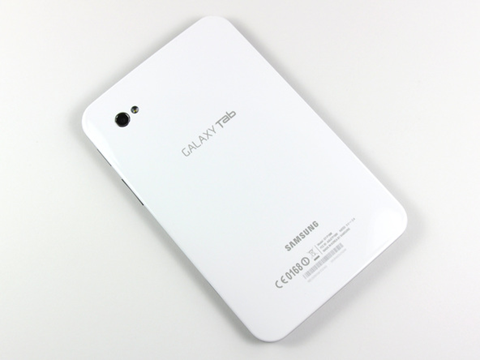

背面的白色塑料面板看上去相当不错,配备了 320 万像素的摄像头和 LED 闪光灯。

与iPad对比

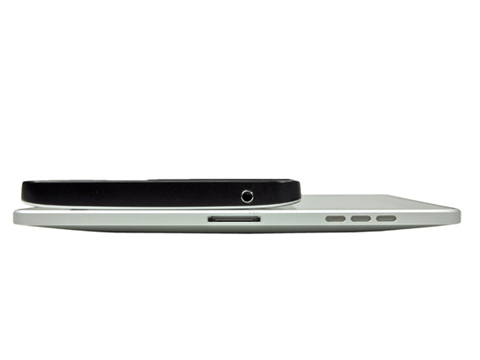

Galaxy Tab 的三围是 190.1 x 120.6 x 12 mm,而 iPad 是 242.8 x 189.8 x 13.4。

内部结构

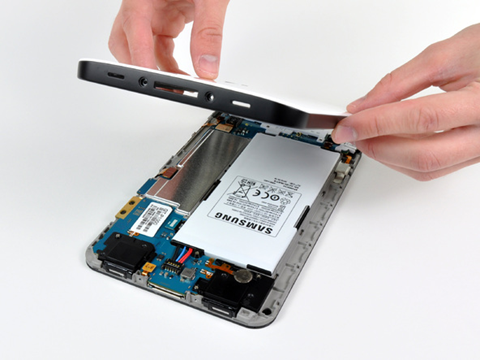

打开后盖后首先注意到的是占据半壁江山的 4000mAh 锂离子电池。这块电池重 81 克,约为 iPad 电池的 55%,容量约为 iPad 电池的 60%。三星称这块电池可供 Galaxy 连续播放电影 7 小时。

电路板

左上红框中的是耳机插孔和麦克风线束,左下角橙色框中的是音量控制键线束,下方中间的黄色框中是触摸屏线束,蓝框中是显示屏数据线,右方绿框中是控制键 LED 灯线束。

芯片组

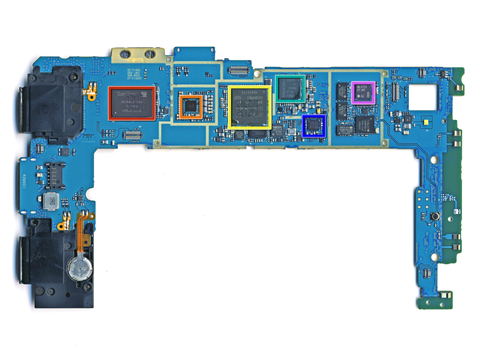

移除电磁屏蔽罩之后可以看到母板上的芯片。自左至右依次为:红框中 SanDisk SDIN4C2-16G(MLC NAND 16 GB 闪存)、橙框中 Maxim 8998 (电源管理电路)、黄框中 Samsung S5PC110A01 + Samsung KB100D100YM (1GHz 的处理芯片 + 8 Gb 的 MLC Flex OneNAND, 1 Gb 的 OneDRAM, 和 3 Gb 的 DDR).、绿框中 Infineon PM9801 (X-GOLD 616 HSDPA/HSUPA/EDGE 调制解调器)、蓝框中 Wolfson Microelectronics WM8994 (音频解码器)、紫框中 Infineon PMB5703 (无线接收器)。

全景图

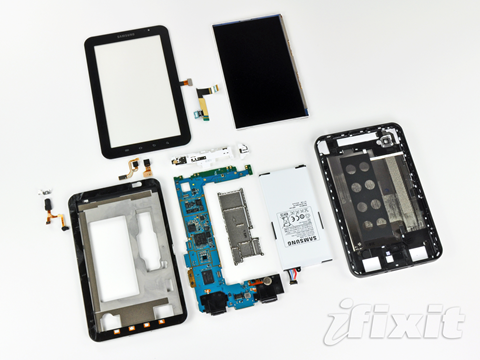

全家福。更多拆解信息请转跳至 ifixit 查看。
