Nvidia 公布下下代移动及桌面架构

今天，Nvidia CEO 黄仁勋在公司的 GPU 技术大会上进行了主题演讲。据 ars technica 的报道，黄仁勋在对现有产品线进行回顾以外，还对公司 Tegra 芯片和 GPU 的产品路线图的一些细节进行了阐述。

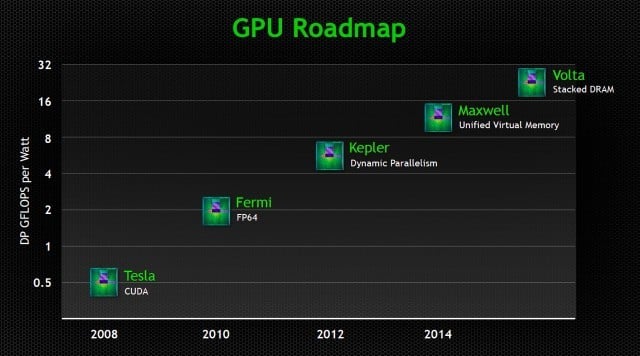

下下代 GPU 架构 Volta：更好的整合，更大的内存带宽

在展示一张新的 GPU 架构的路线图上，黄仁勋曝出了 Nvidia 新一代的 GPU 架构代号——Volta。延续此前 Tesla、Kepler 以及 Maxwell 架构以物理学家命名的传统，Volta 的名字源于发明了伏打电堆的著名电物理学家伏打。Volta 每瓦特性能将在 Maxwell 架构的基础上再次翻番，达到目前 Kepler 架构的 3 到 4 倍。

“我喜欢这个名字，因为 Volta 意味着更加节能。” 黄仁勋说。

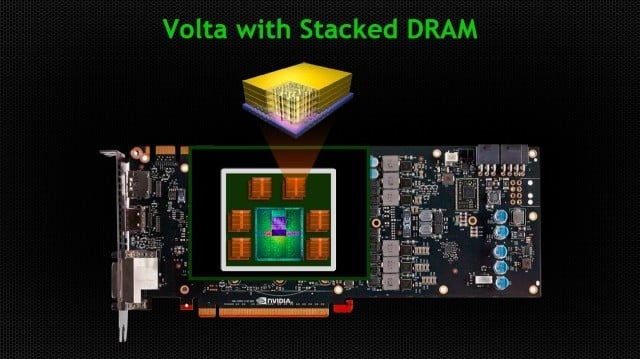

Volta 的特色在于提供 Stacked DRAM (片上堆叠显存) ，Stacked DRAM 透过穿透硅技术实现了更高的 DRAM 密度，将 DRAM 堆叠于 GPU 之上，CPU 和 GPU 之间透过穿孔实现连接，从而提升理论存储带宽，Volta 的存储带宽预计将会因此而达到每秒 1TB 的水平。按照黄仁勋的例子，“一张完整蓝光光盘大小的数据，Volta GPU 只需要五十分之一秒即可完成处理。”

Nvidia 并未透露基于 Volta 产品进入市场的时间表，但是根据公司两年循环的生命周期的规律，我们很可能要等到 2016 年。

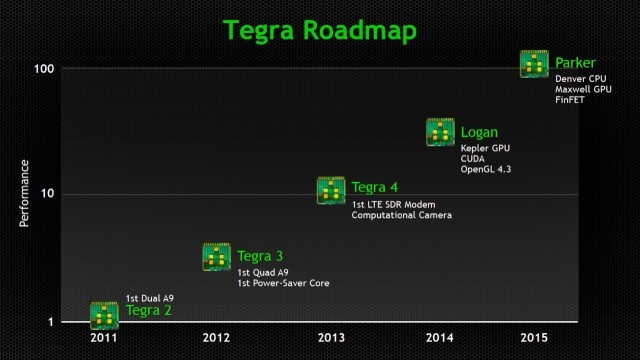

下下代 Tegra 芯片：“蜘蛛侠”Parker

“蝙蝠侠”Wayne 才刚刚上路，“金刚狼”Logan 和 “蜘蛛侠”Parker 就浮出水面。

在宣布完 GPU 架构后，黄仁勋更新了移动计算的路线图，增加了代号 Parker 的处理器。至于此前路线图中的 Stark 不知是被取代还是本身就是 Parker 的改进。

尽管 Nvidia 此前宣称 Tegra 4 是目前性能最强的移动处理器，但在 GPU 图形架构上使用的是陈旧的 NV4x，无法支持 OpenGL ES 3.0。

Parker 将搭载由 Denver Project 带来的  64 位自主 ARM 架构，GPU 进化为 Maxwell，生产工艺上首次采用 FinFFT 晶体管技术。

“在五年时间内，我们将 Tegra 的性能提升了 100 倍。这相当于平均每年增加 8 倍 Tegra 1 的性能。” 黄仁勋说，“建议将摩尔定律增加八倍。”
