iPad 2 Wi-Fi 版本拆解

公司

2011-03-12 13:58

iPad 2 正式发售,iFixit 的拆解狂人当然不会放过这个做工更加精致的平板,第一时间进行了 16 GB Wifi 版本的拆解,我们选择了一些图片,来看看 iPad 2 的五脏六腑到底是什么样的。

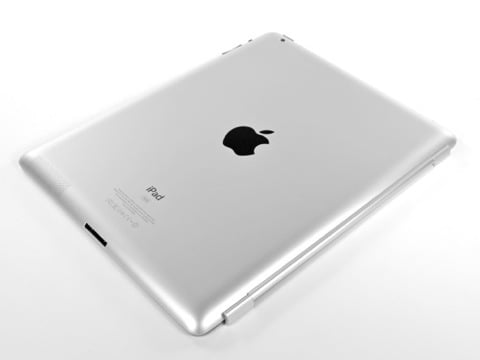

背面,新增的摄像头跟左下角的扬声器其实并不是非常显眼,不像之前的泄露外壳那么山寨。

V3cnClnuKXRTEOSI medium medium

一代跟二代的厚度比较:

SBXteMBKpOaXchLP medium

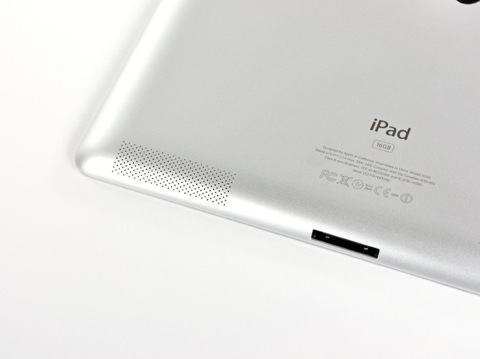

iPad 2 有了一个新型号:A1395,扬声器孔其实也还挺精致的。

DxOvPZVPU1vTMxVe medium medium

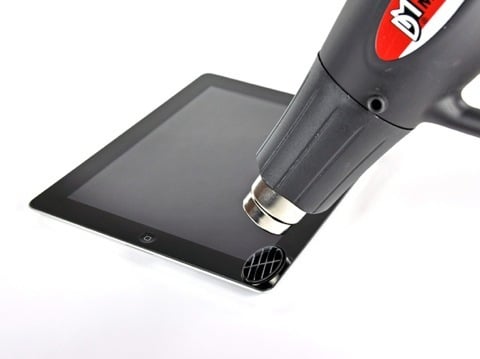

因为玻璃没有什么卡扣,基本上是粘在外壳上的,所以需要热风枪来处理。

LDsbRtLFDygpf3dX medium medium

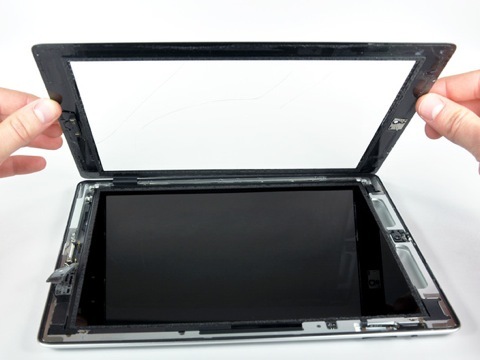

揭开盖头:

MH4QIwCSrxTHGNFk medium medium

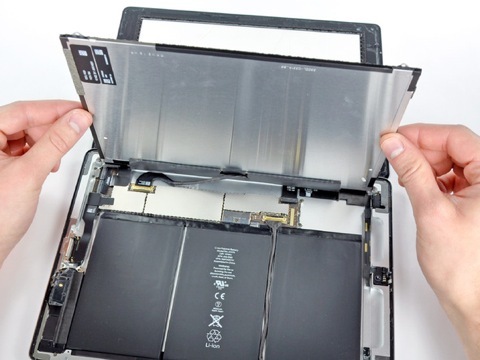

把 LCD 面板卸下来,iPad 2 的电池就出现了,由三大块组成,总容量只比 iPad 大了一点点,从 24.8 Watt-hours 变为 25 Watt-hours。

根据我们之前翻译的评测,iPad 2 的续航能力又有提升,那应该是软件跟其他硬件带来的。

LDUhbAFUujnoK5oK medium medium

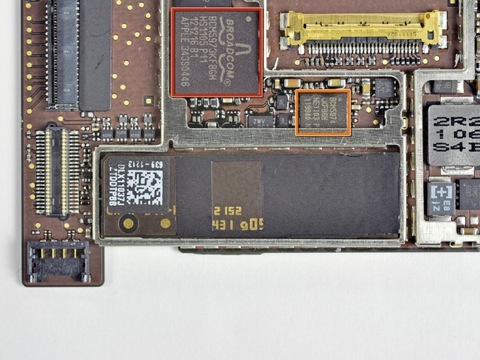

下面是触摸屏控制模块,跟 iPad 完全一样的 Broadcomm 解决方案

IBDL2tmMQdGlVdXx medium medium

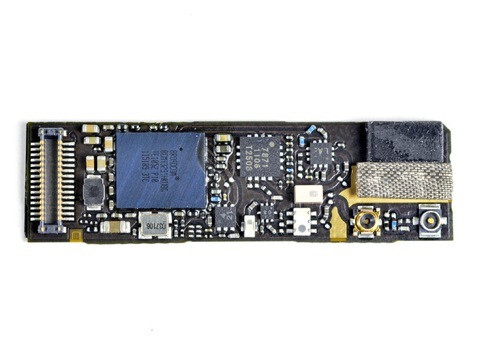

这次的无线控制模块是插在主板上的,很容易拆卸下来。仍然是 Broadcomm 的模块,包括无线、蓝牙以及收音功能。这个模块也被应用在 iPad 以及 iPhone 4 中。

MaqDgIMmDbLD2Pvh medium medium

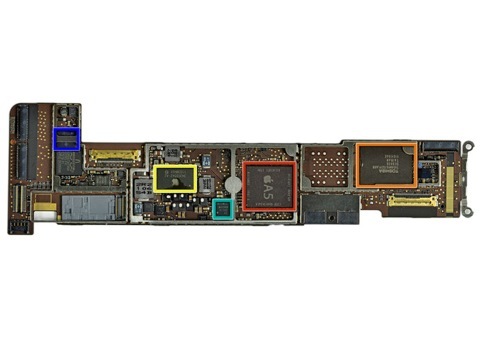

下面是重头戏了,iPad 2 的核心:主板,比较重要的如下:

  • 红圈内,苹果(Apple)1 GHz A5 双核处理器,总线频率 200 MHz,512 MB 内存;
  • 橙色圈内,东芝(Toshiba)的 16 GB 闪存;
  • 黄圈内,疑似苹果自家的次级电源管理芯片;

另外 A5 芯片的制造日期为 1 月底到 2 月中,可见 iPad 2 的制造日程安排得非常紧凑。(苹果的初期供货能力可能不足,在美国发售当日就出现了断货现象)

TDFSJ2GbSIUPs1lv medium medium

后置摄像头,瞧这个体积,确实很小:

QCwVQ4qpjELEJM3M medium medium

新增的三轴陀螺仪,有了这个东西,不仅仅应用可以玩出新花样,连 GPS 都会受益,旁边是加速感应器:

QvYUe4BwKmuuAUAG medium

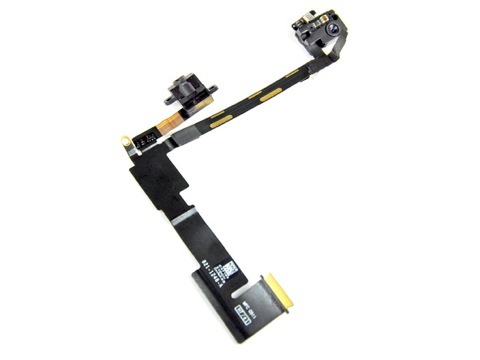

另外一块控制版,包括前置摄像头,耳机接口以及麦克风:

TCRiOIHRiR6jddYL medium medium

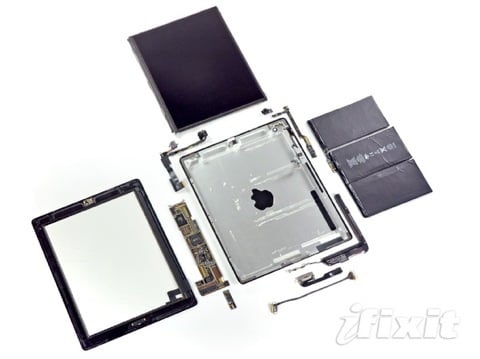

最后是整个机器拆散以后的合体照,把这么多东西塞进了 8.8 毫米的机身里,苹果的设计能力确实令人惊叹:

AWxMGkM2Ov6QOiCD medium medium

Via : iFixit
