【视频】墨迹空气果拆解:究竟什么让这颗球卖这么贵?

产品

2014-05-28 08:34

在我们评测过的空气检测仪产品当中,墨迹空气果 Airnut,是当中最特别的一个。拿起空气果的一刻,你会被其出色的交互和外观所吸引。通过挥手与点按,就能轻松了解到当前空气质量、CO2 浓度以及温湿度。而它的外形同样让人陶醉,整个球型外壳采用的是阳极氧化铝一体成形工艺,经过细致打磨,质感已不输某水果牌的笔记本电脑。

但从发布的那天起,外界对这款产品最大的非议却一直停留在高达 999 元的定价上。但另一方面,墨迹在发布会上强调,空气果是一款严肃的空气检测产品。除了对产品外壳工艺上的执着,墨迹空气果内置了专业级传感器,让她对空气环境的检测做到迅速而精准,但也因此造成成本的高居不下。 日前,爱范儿正式收到一台来自墨迹的空气果工程样机。我们决定在对其评测前,第一时间解开一个疑问:一款定价 999 元的空气检测仪,什么让它成本高居不下,而它的用料是否如墨迹所称,其定价对于专业类空气检测产品已属低价?

我们一致认为,拆解是找到答案的最佳方式。

Youku

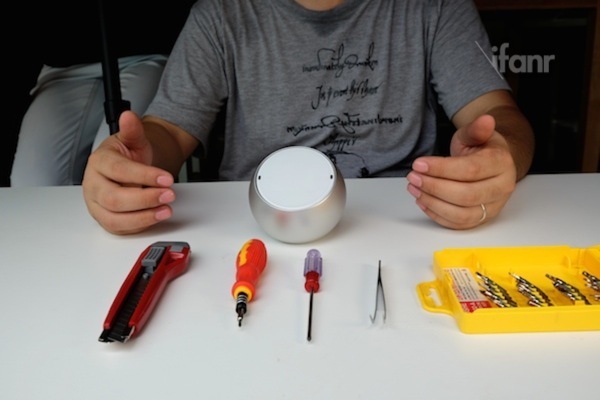

事不宜迟,在拆解前, 我们需要工具如下:介纸刀 x1,螺丝刀 x2,镊子 x1。

DSCF8886

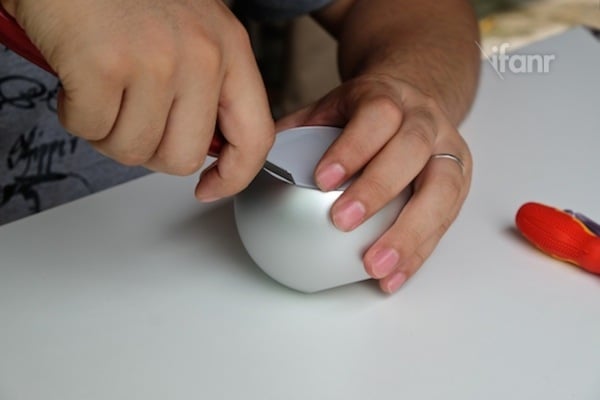

由于空气果表面并无任何螺丝,因此第一步需要从整个机器上的那块乳白色挡板着手。用介纸刀沿挡板边缘下手就能巧妙地将挡板撬开,露出背后的显示面板。挡板与显示面板由 3M 胶固定,因此在这次拆解中我们将二者分开并不困难。 但墨迹团队透露,零售版的空气果将使用一种 “更稳固” 的方式固定现实面板与主板。日后如果消费者尝试对零售版的话,显示面板将会对内部结构造成不可逆的损坏,因此如果产品出现问题可不要充当尝试独自拆解,送修才是王道。

DSCF8895

DSCF8902

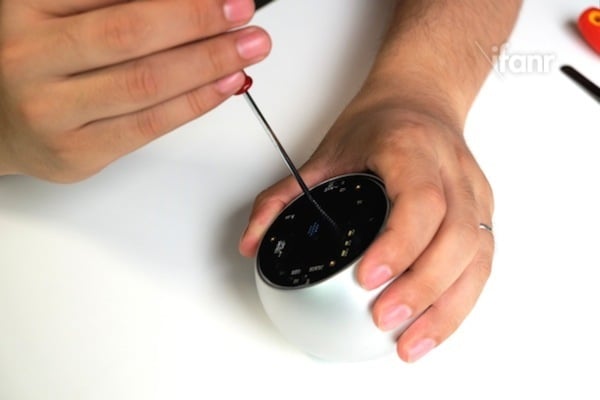

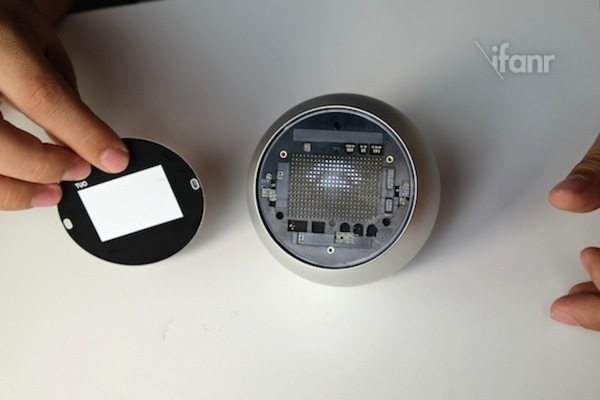

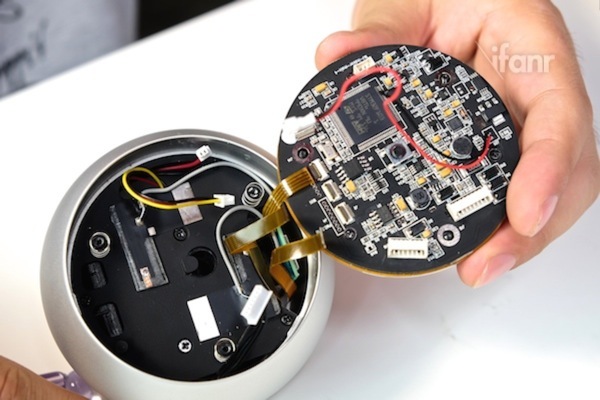

前置挡板移除后,这时我们正式看到空气果内部第一层——显示面板。上面的主要零部件分别是位于两侧各一组的红外距离传感器,以及一组 24×16 LED 灯阵,用于实现空气果上的各种读数与动画效果。 接下来用螺丝刀分别解下中上、左下、右下三颗螺丝,整块显示面板就能轻轻提起。但注意千万不要用力拉,需要先用镊子将显示面板背后的电源线与若干条数据线移除。拆解后得知,这些数据线则与空气果的一些传感器相连,传感器的读数就能显示在显示面板上了。

DSCF8905

DSCF8916

DSCF8926

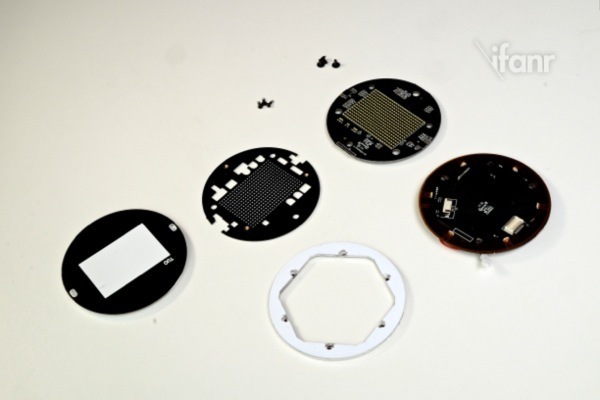

在进一步拆解前,我们尝试对刚刚分解出来的显示面板进行解构,发现其实显示面板构造也并不简单,有一层 LED 灯阵板,背光板(用于实现空气质量正常或出现异常时显示的绿色或红色环灯效果),还有灯光、电源控制和接收各种读数数据的控制面板等部件。

DSCF8931g

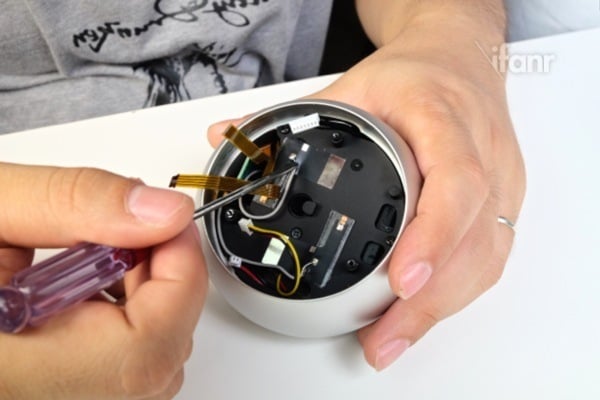

OK,我们继续往下挖。空气果上层的显示面板移除后,下面其实就是整个空气果的核心了。在取出核心前,我们看到露出的表面上,除了一些的传输线与电源线以外,分别还有一条 WiFi 与 Zigbee 天线。

DSCF8934

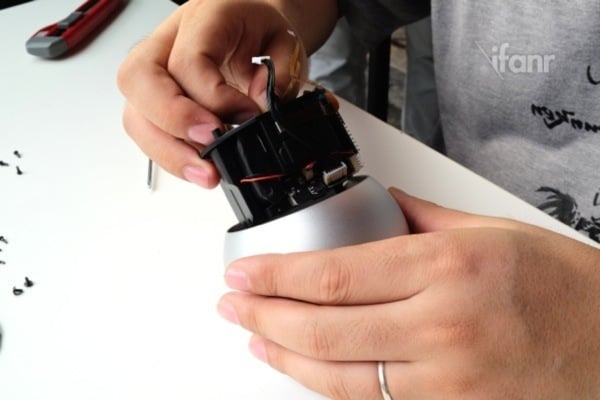

移除螺丝数颗后我们就可以将核心抽出了。大家可留意上图,老实说整个核心抽出的那一刻,让人想起《钢铁侠》第一集中小辣椒伸手从托尼体内取出过期反应堆的画面。

DSCF8938

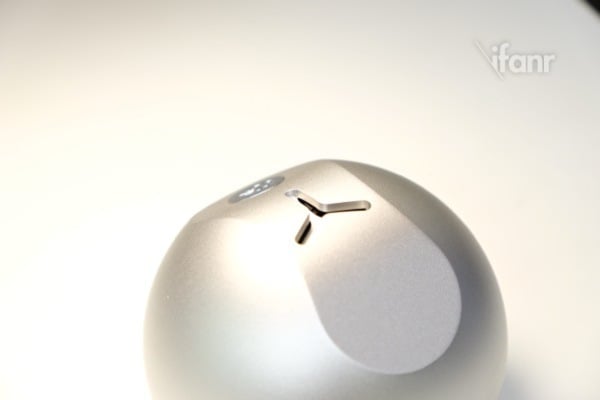

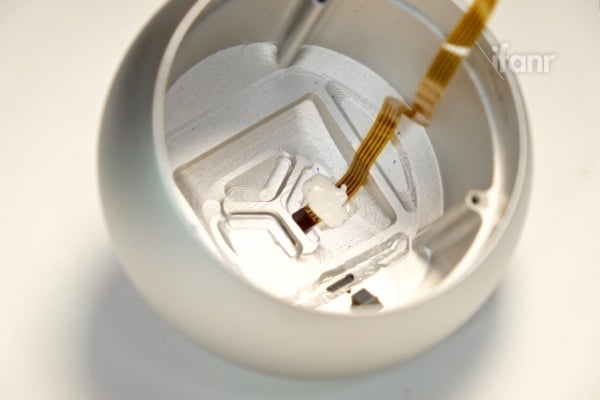

值得一提,核心取出后,空气果的一体成型外壳已 “原形毕露” 呈现在我们面前。附在上面的,则是温湿度传感器,传感器的探头紧贴在空气果背后的入风口上,猜测这样的设计是为了保证传感器能够读取到最贴近室内环境的数值。 另外,从内部我们更能清楚看到类似奔驰标志式的入风口设计,目测这种设计在进行 CNC 打磨工序时将是一个不小的挑战。

DSCF9015

DSCF9016

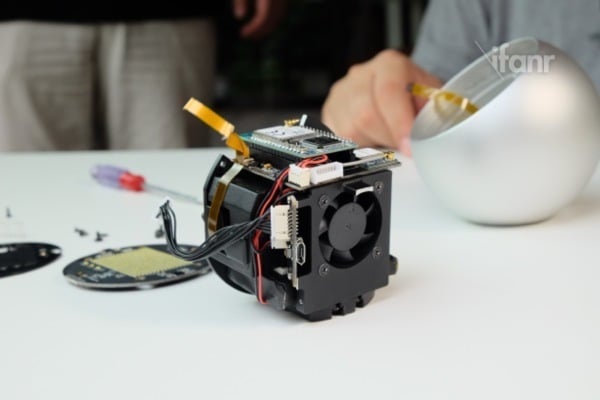

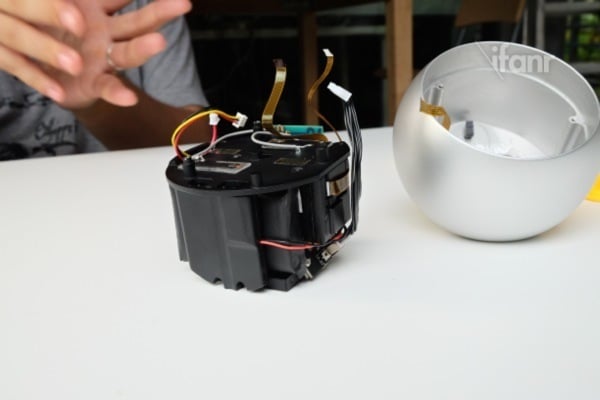

回到空气果的核心,这是一个核心零部件的集合体。它的上方是一块金属挡板,而固定在其下面的则是各种零部件。从外部看,周围分别是 WiFi、Zigbee 控制芯片、CO2 传感器、电池、以及用于语音播报天气的音腔组(设有左右声道)。

DSCF8942

DSCF8952

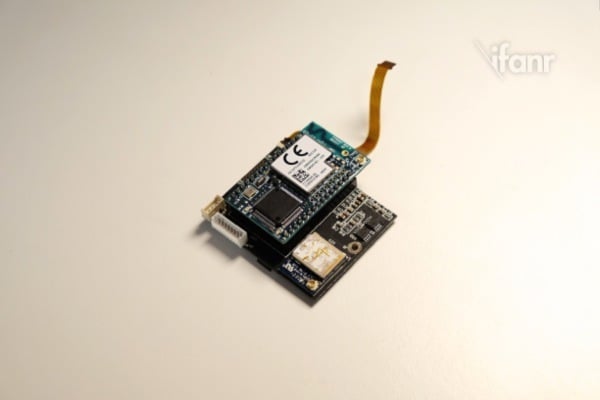

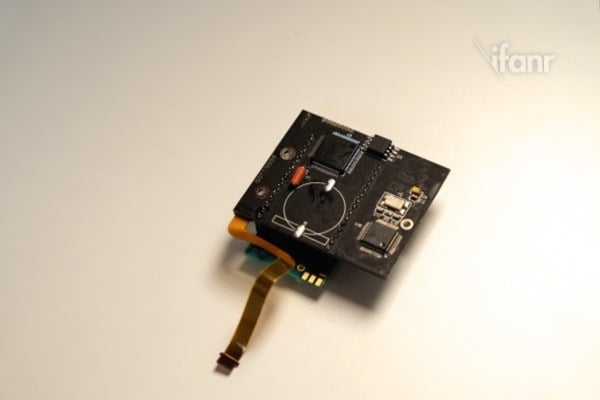

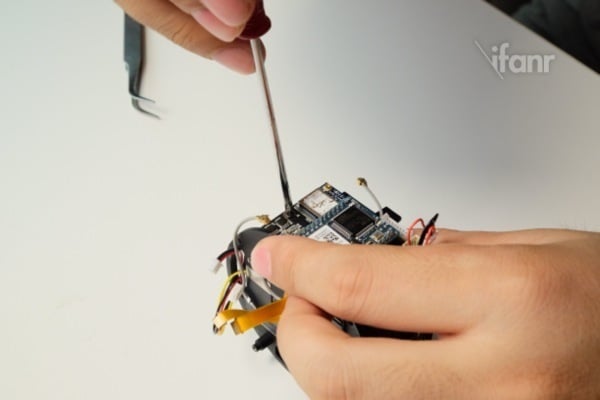

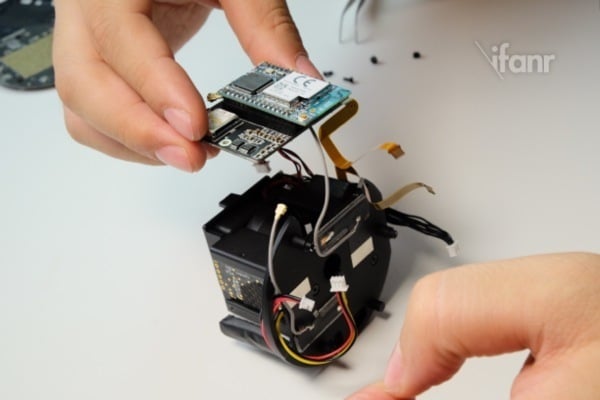

首先我们选择从最 “友善” 的 WiFi/Zigbee 控制板下手。移除电源线、天线与螺丝后,就能把 WiFi/Zigbee 控制板移除。我们发现这块控制板背后其实与另一组主板相连。除了一些我们不认识的小元件外,在上面我们看到一块型号为 VS1011 的音频解码芯片,以及型号为 STM32-F103RC 的 ARM Cortex-M3 内核中控芯片。

DSCF8959

DSCF8961

换句话说,我们取出的这两块相连的主板,其实就是整个空气果的心脏。另外,我们看到中控芯片的主板上的元件并不密集,这些留白是否代表了墨迹已预备了更多未加入的功能?

DSCF9008

DSCF9009

继续拆,我们这一步则拆除了电源控制板,在上面我们看到露在外壳上的 microUSB 接口,以及一条连接风扇的电源线,电源管理芯片,以及一个复位键。

DSCF8973

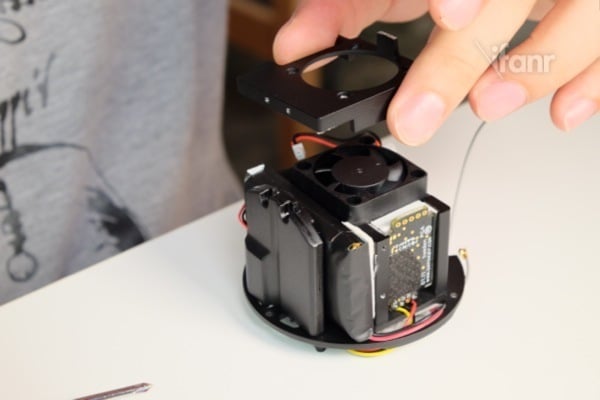

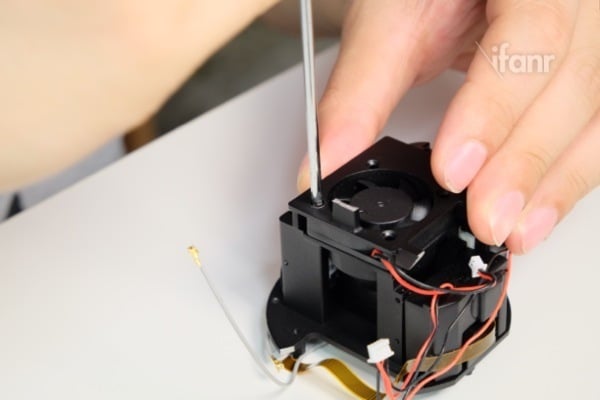

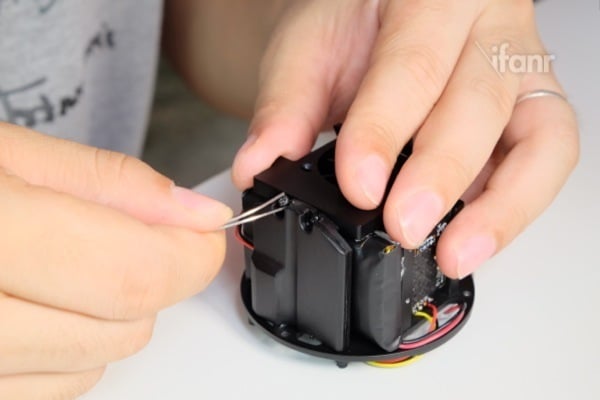

经过一系列旁敲侧击,能取下的部位都已取下。接下来我们只能从底部着手了。整个核心的底部从外面看是一组风扇,紧贴着空气果背部下面的入风口。我们首先将包围在风扇上的金属罩以及附送的几颗螺丝取出,然后就能轻松将负责抽取外部空气的风扇取出。

DSCF8977

DSCF8978

DSCF8979

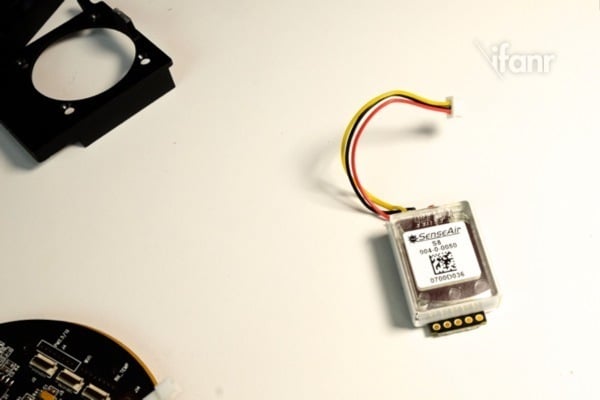

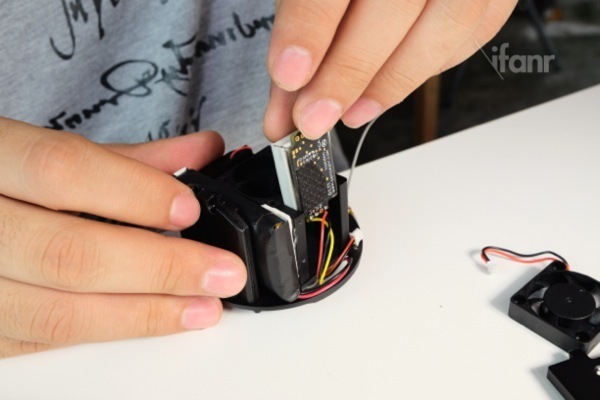

没有了风扇的保护,这时候空气果可以说已经是中门大开了。我们优先取出由瑞典厂商 SenseAir 制造的红外二氧化碳传感器,墨迹多次强调这是一组专业级别的传感器,无论测量精度和相应速度都是专业级水平。 我们尝试在网上寻找这款型号为 S8 004-0-0050 传感器的售价,发现零售价为 330 元左右。当然在大规模采购前提下(例如 10 万粒),售价会大大降低,不过无论如何我们相信这类掌握在几家核心厂商的专业类部件,将是导致空气果高售价的 “元凶”。墨迹在早前的发布会上曾强调,空气果的定位是专业级空气检测仪,与同类产品相比,他们的定价其实并不高。

DSCF8981

DSCF8982

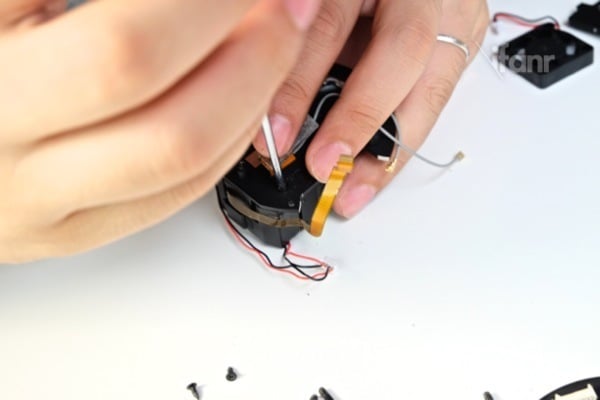

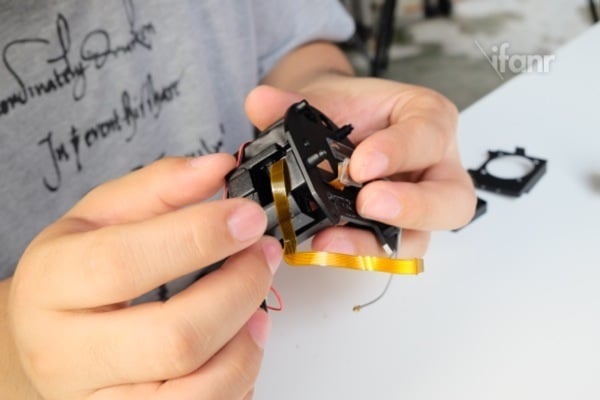

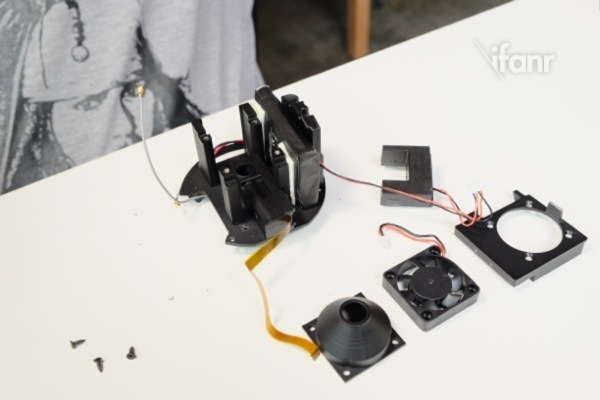

接下来,我们将风扇下一个漏斗型的零件取下(目测是将风扇吸取的空气粒子集中送进 PM2.5 传感器的装置),然后再顺道取下在旁边的音腔,这时候整个空气果的核心则只剩下一块 2000 mAh 的电池,以及墨迹定制、用于检测 PM2.5 的专业级别传感器。

DSCF8984

DSCF8986

DSCF8988

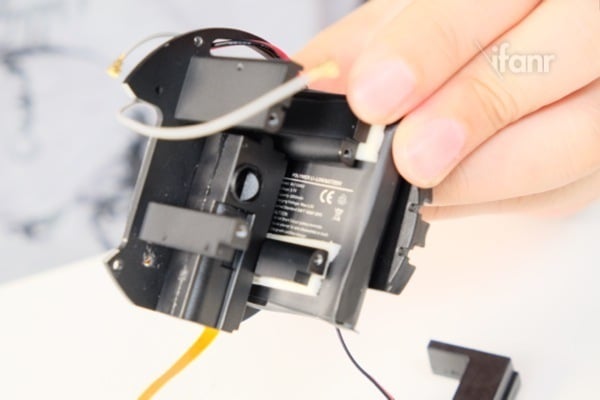

从外观看,我们发现空气果中的四大传感器中(温湿度、CO2 浓度、PM2.5),这组检测 PM2.5 的激光散射性传感器所占的面积是最大的。但很可惜在拆解中我们发现,墨迹硬件团队用了特殊的方式组装了这组传感器,以至于我们手上没有合适的工具对其进行拆解。如果强硬拆解的话,可能将会对其造成损坏。 墨迹硬件团队透露,这组定制的激光 PM2.5 传感器的造价大概在 250 元左右。

DSCF8990

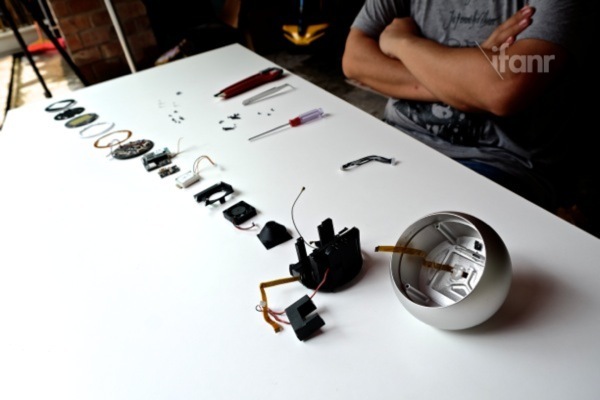

最后,我们将所有拆解后的零部件以放在一排进行不完全统计。我们从这颗氧化阳极铝的金属圆球上,拆下来的性能零部件总共高达 50 件。

DSCF8997

不可否认,近千元的定价的空气果在 200 元出头的同类面前显得毫无性价比可言。但至少通过本次的拆解,我们庆幸能够看到空气果团队为达到他们眼中 “严肃空气检测产品” 背后,所呈现的高成本投入(专业级测量传感器)、扎实的做工(阳极氧化铝一体成型外壳)、以及为出色产品设计而带来的高难度加工。因此由于墨迹的较高定位,造成售价不可避免过高。从产品的角度来看,我们认为对于一款设计严谨的产品,对于首次踏足硬件设计、制作的墨迹来说是一次可贵的尝试。 空气果依然要走高价路线,墨迹曾表示这是他们的一次试错。

那么接下来我们需要观察的是,究竟国内市场对专业级空气检测仪的需求最终能否复合墨迹团队的期望?另外,空气果作为团队口中的 “专业级空气检测仪”,高成本硬件投入下,能否在本质上超越对手?这一点,我们希望能够在接下来的详细评测中找到答案。

* 感谢杜会堂对文章和视频的贡献。
