一加 2 这么重，拆解看看里面有什么

在诸多新旧手机品牌中，一加有着很鲜明的特征，2013 年至今初创不足两年的它却有着媲美国产大厂的海外知名度，这与其一开始合作过的 ROM 团队 CyanogenMod 有关，也离不开它对海外运营方面的投入。而在产品层面，在诸多品牌像素级模仿 iDevices 的时候，一加选择了一条几乎是独一无二的发展路径，既然是 Android 手机就该有 Android 的样子，所以即便是与 CM 的合作中止之后，在系统层面一加只做了必要的加法，这就是我们看到的遵循 Material Design 设计语言的氢 OS 和氧 OS。外观上更不必说，但是美观与否就另当别论了。

名声起来之后，一加手机引起了 ifixit 拆解团队的兴趣，我们也因此得以一窥一加 2 内部是否如系统那般优美和用心。拆解前先看回顾一下一加 2 的基本规格：

5.5 英寸，1920*1080 分辨率，401ppi

前置摄像头 500 万像素，后置 1300 万像素，4K 拍摄和 120fps 720p 高速摄影

64 位高通骁龙 810 处理器，Adreno 430 GPU

3/4GB RAM，16/64GB 存储空间

802.11a/n/ac，Bluetooth 4.1，USB-C

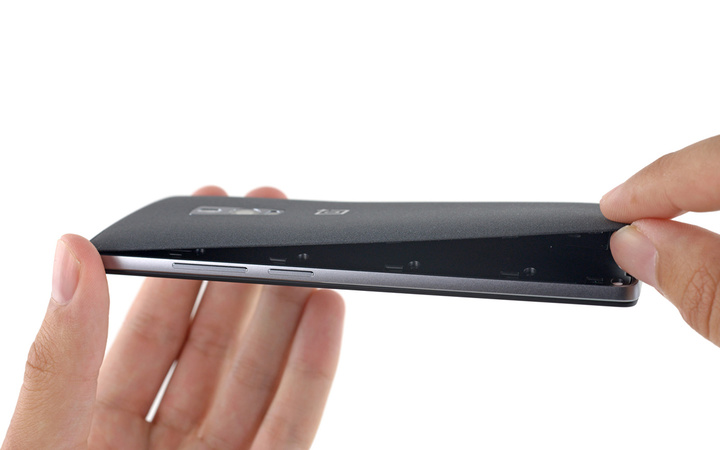

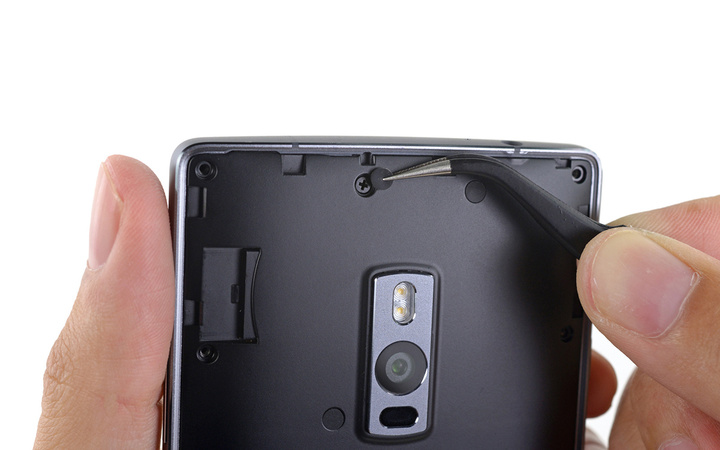

在机身外观上，一加 2 并没有外露的螺丝，不过好处是，一加 2 采用了可拆卸外壳的设计，方便更换 SIM 卡。在卸下后盖后，需要首先移除卡托，然后把螺丝孔上覆盖的胶垫拿下。之后就可以用螺丝刀进行拆解了。ifixit 团队抱怨说，虽然相比于胶水粘合，使用螺丝进行连接要好上千百倍，但问题在于一加 2 上的螺丝数量似乎太多了点。

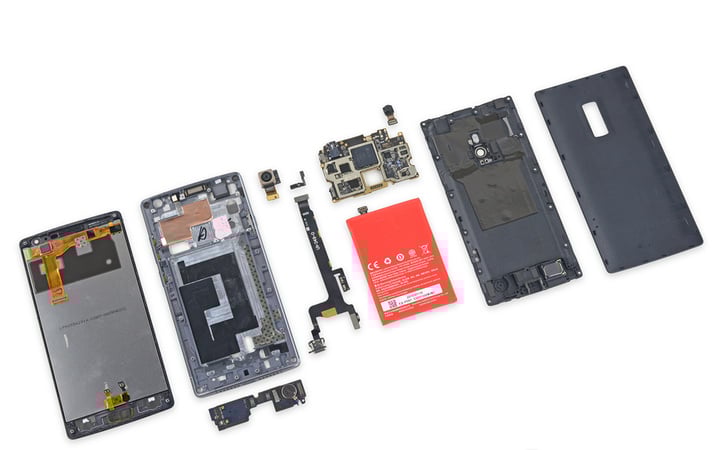

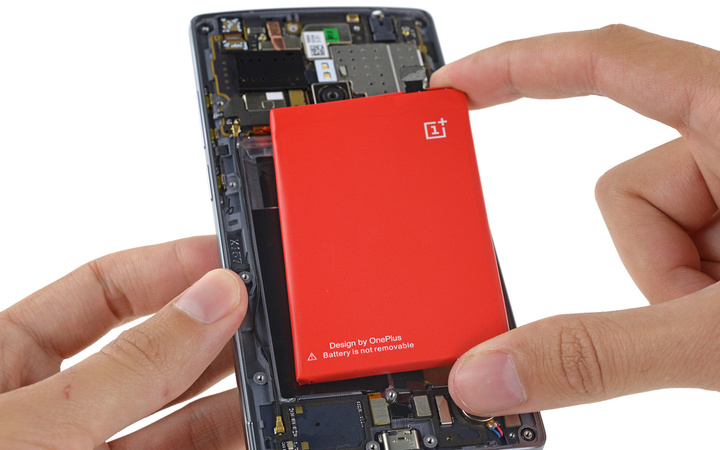

拧下差不多 18 颗螺丝之后，终于卸下了塑料中框，上面附着着扬声器，镜头表面玻璃和闪光灯。之后就裸露出了红色电池和主板上的部分零部件。虽然一加官方表示新一代手机采用的是不可拆卸的电池，但是在拆解的过程中，移除 3300mAh 的电池并不会遇到多大的障碍，拆解难度要比第一代产品低很多。

在移除电池之后，另外一个凸出的部件就是 1300 万像素的摄像头了。拆解的结果和预期中一样，一加 2 采用的是 OmniVision 的  OV13860，单个像素尺寸达到 1.3µm，这是目前 1300 万像素图像传感器中尺寸最大的一款了，不过在像素尺寸上还是低于 iPhone 6 上的 1.5µm，不同的是 iPhone 6 图像传感器的像素是 800 万。前置 500 万像素摄像头同样来自于 OminiVision，型号是 OV5648。

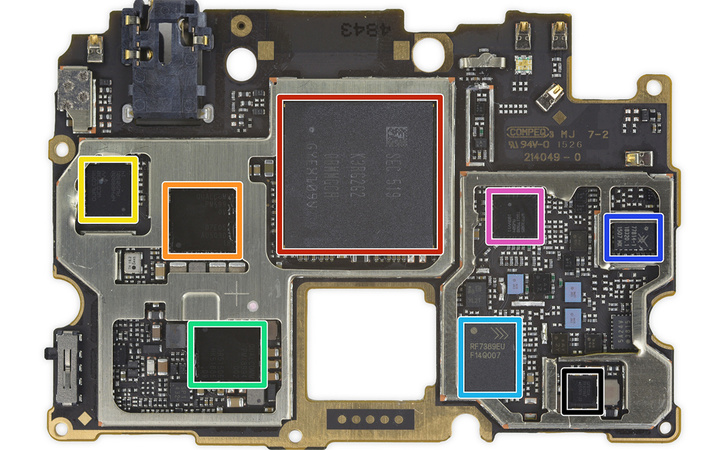

继续拆解，剩下的基本就是主板上的种类繁多的芯片了：

三星 K3RG2G2 LPDDR4 双通道 RAM, 高通骁龙 810 位于下方

高通 PM899

高通 WCD9330 audio codec

高通 PM8994

高通 QCA6174 802.11ac Wi-Fi 2×2 MIMO combo SoC

三星 KLMCG8GEND-B031 eMMC 64 GB NAND flash memory

恩智浦 TFA9890 audio amplifier

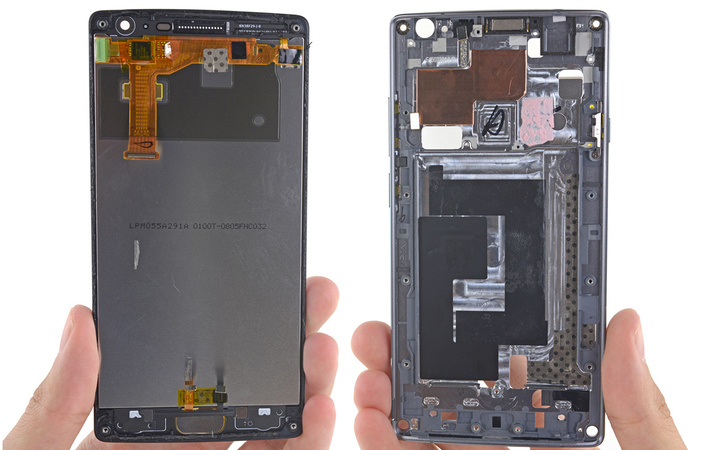

屏幕上，玻璃面板和 LCD 显示屏是粘合在一起的，也就是说损坏之后必须整体更换，这时候买个碎屏险还是很必要的。触控芯片是来自于 Synaptics 的 S3320A。

最后，ifixit 给出的评级是 7 分，满分是 10 分。拆解中发现的优点有通用的螺丝刀就可以进行拆解，减少了维护维修的成本；内置的许多部件都是以独立模块的形式存在，方便进行更换；新引入的 USB-C 接口同样是单独的模块，更换方便。而最大的不足便是前面提到的玻璃面板和 LCD 显示屏的黏合。
