iFixit 拆解 iPhone 7 Plus:是什么占据了 3.5 mm 耳机接口的位置?

产品

2016-09-16 18:24

iPhone 7 在今天正式发售,我们也终于等来 “拆解狂魔组织” iFixit 对 iPhone 7 系列手机的拆解。那些苹果没告诉我们的信息,就由拆开后的内部构造和一颗颗零部件来展示吧。

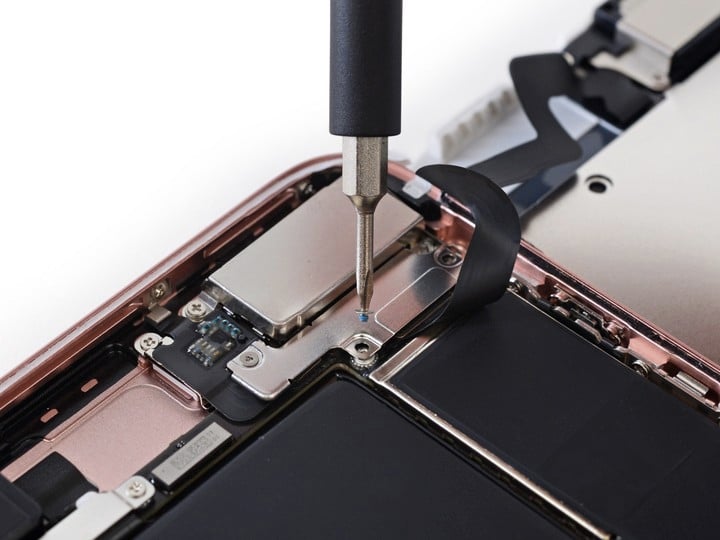

23

“取消 3.5 mm 耳机接口” 应该算是人们谈论 iPhone 7 时讨论最多的话题。苹果 CEO 库克在接受 ABC 电视台采访时曾解释过,取消这个接口的原因是,它占用了太多的内部空间,而这些空间可以用来放置更重要的部件。

利用取消耳机接口节省出的空间,我们增加了上下两个立体扬声器,以及更换了更大的电池。

现在,iFixit 的拆解图也差不多印证了库克的说法。

battery

iFixit 对 iPhone 7 Plus 进行拆解后发现,其电池容量由 iPhone 6s Plus 的 2750 mAh 增大到了 2900 mAh,不过还是没有达到 iPhone 6 Plus 时的 2915 mAh。看来,相比已经去到 3000-4000 mAh 的国产手机,苹果在电池容量上的提升还是挺保守的。

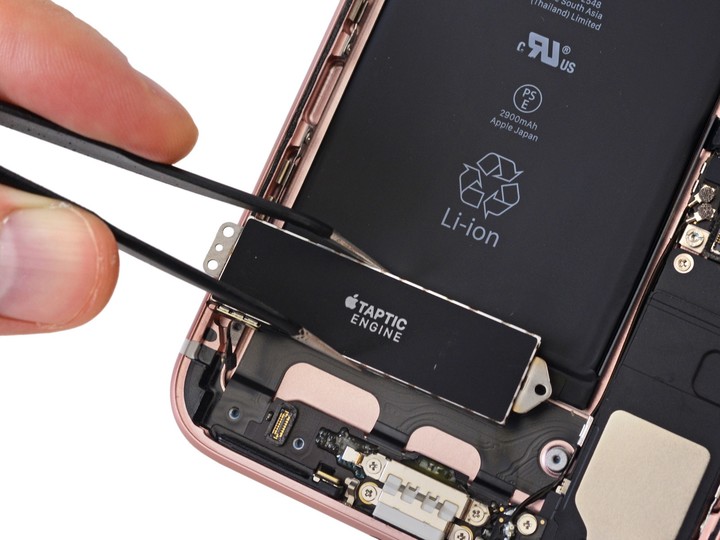

tapicengine

(iPhone 7 Plus)

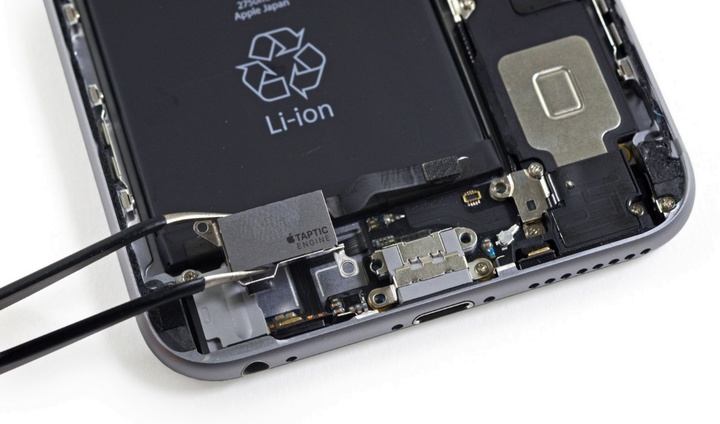

120

(iPhone 6s Plus)

不过,从 iFixit 的拆解信息来看:除了电池和扬声器,其实新的 Taptic Engine 也占据了更多空间;另外,苹果为增强 iPhone 7 防水性能添加的一些缓冲部件、连接部件同样也占用了一些位置。而这些都得益于取消 3.5 mm 耳机孔节省出的空间。

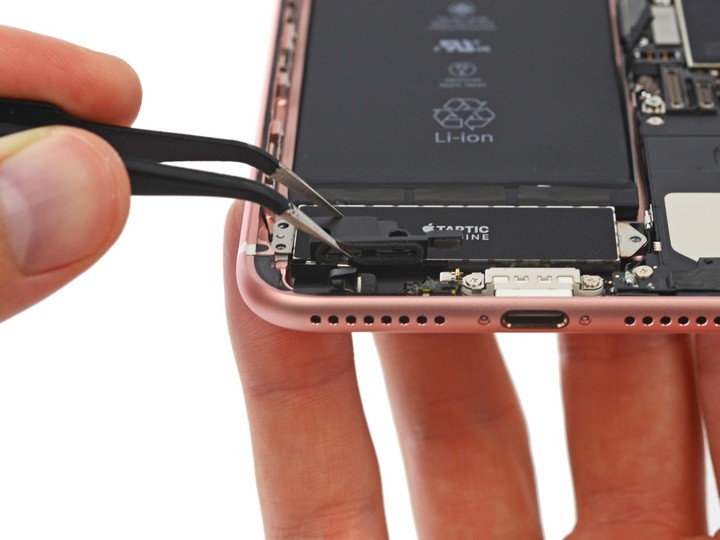

22

除此之外,iFixit 在拆解中还发现,以前用来放置耳机接口的地方还新增了一个声音传输装置,用于将外部声音传进麦克风,或者让声音从 Taptic Engine 处传出。

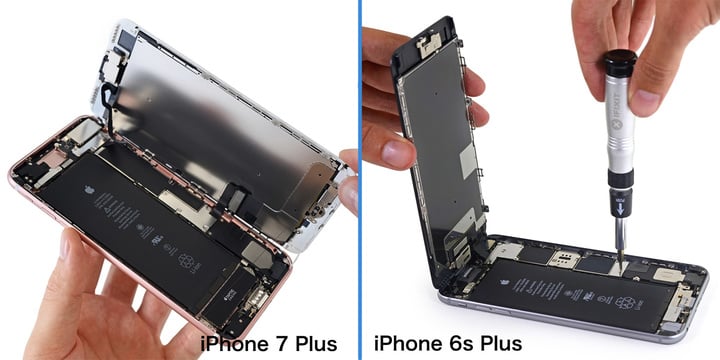

iphone7vs6s-2

令人惊奇的还有 iPhone 7 的拆开方式。iFixit 在拆解时发现,新 iPhone 的面板与屏幕是左右连接。换过屏幕的朋友应该知道,以前拆开手机时屏幕是往上开,现在则是往右翻开。不知道这样的打开方式是不是为了防水考虑。

说到防水,iFixit 称 iPhone 7 Plus 的周边布满了黑白胶,看来苹果的工程师很喜欢用黑白胶来防水。

接下来我们再看看其他的一些细节:

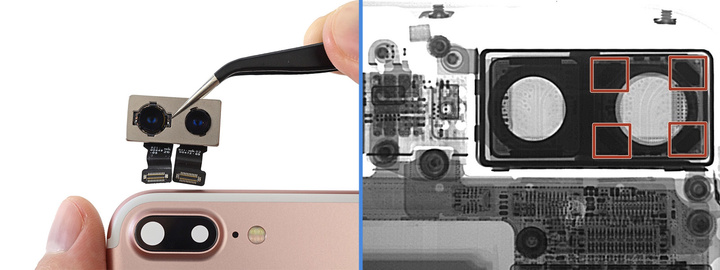

iphone7dualcam

双摄像头。光学防抖的奥秘也许在于四个金属垫?

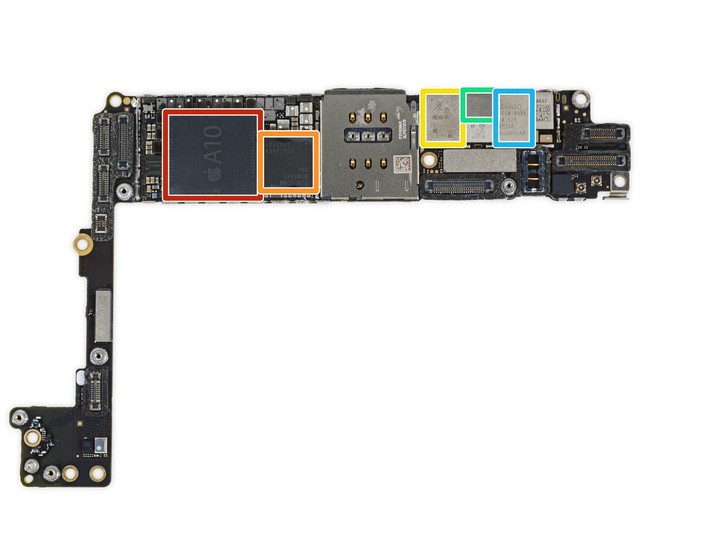

inside

主板。

  • 红色:苹果 A10 Fusion APL1W24 SoC + 三星 3 GB LPDDR4 RAM
  • 橙色:高通 MDM9645M LTE Cat. 12 Modem
黄色:Skyworks 78100-20
  • 绿色:Avago AFEM-8065 功率放大器
  •
蓝色:Avago AFEM-8055 功率放大器

按照惯例,最后是可维修指数。iFixit 对 iPhone 7 Plus  给出的可维修指数为 7,与 iPhone 6s /6s Plus 一样。

所以,以上这些拆解信息是会阻止,还是促使你剁手呢?



题图、插图来自  iFixit
