成本 1300 美元,iFixit 拆 Steam Machine 测试机

数量只有 300 部的 Steam Machine 工程限量版,不……测试版,已送到 iFixit 进行拆解。这次的 Steam Machine 内部结构其实就是一部 PC,当中采用的也是各种标准 PC 部件。因此如果将这部机器的所有内部器件列出来的话,则可以轻易算出购买成本。

看来这部机器用料很足,购买成本价就高达 1300 美金。那我们一起到 Steam Machine 的内部看个究竟吧。

包装 & 外观

看来最近厂商都很喜欢在首发产品上用木箱包装,Valve 这次准备的包装外观十足一般运输业上使用的木箱,上面印有了各种物流标志,但细心看发现目前顶部印有的是 Steam Machine 标志,箱子侧面则印有机器的型号。

从木箱中取出这次的主角——Steam Machine 测试机,这是一款非常粗线条的硬件:机身采用粗犷的金属材质,隐隐看到金属拉丝工艺;机身顶部则有 300 个散热孔,除了用作散热和装饰外,300 个散热孔也代表 300 部测试机,Valve 会为每一部机器做下特定的记号;机身正面非常简洁,仅有一个硕大的圆形开关以及两个“非常 PC” 的USB3.0 接口。

而 “STEAM” 标志则非常低调的坐落在机身正面的右下角,因此采用暗色印刷,需要在近距离才能看到。

GTVSCVnrcNkNFLTd.huge

aXKSkWnCnA3BiZ3Z.huge

bb

附带物

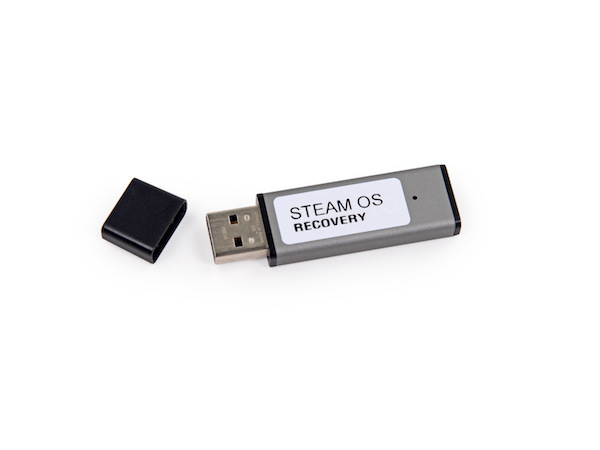

这次 Steam Machine 测试版的附带物也非常简单,除了一些线材外,只有主机本体,手柄一只,以及用作操作系统 Steam OS 临时恢复的 U 盘一枚。

题外话,这次的公开测试中,Steam 希望测试者们可以重点测试 Steam OS 的稳定性,而出现任何不稳定因素也没关系,附带的恢复盘能解决一切问题。而根据 Valve 确认,除了官方系统外,Steam Machine 还是能够安装标准的 Linux 系统。

F1LrMyuOLMsH2cx6.huge

手柄

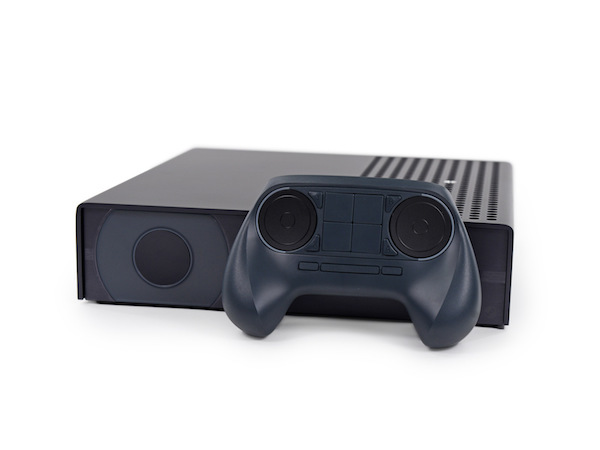

秉承着 iFixit 一切从小的入手的作风,拆解也理所当然从手柄开始。值得一提的是,这次送到测试者手上的 Steam Controller 依然是之前给媒体上手的测试版,而未来的正式版会相对美型一点,中央一分为四的快捷键在正式版中将会是一个可触摸的显示屏。

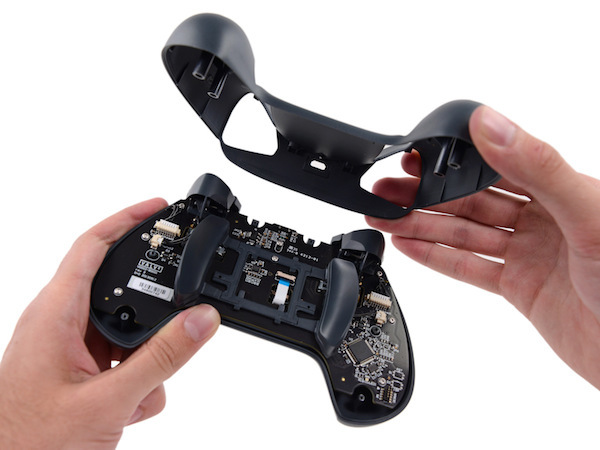

这只拥有多达 16 颗按键的手柄,结构却不太复杂。手柄采用最简单的 “两块头” 结构,拆开发现所有电路板和部件集中上面那部分,而下半外壳仅仅是做背壳之用。

测试版提供的是有线手柄,因此里面没有电池,因而结构和重量也得到简化。手柄的机构并不复杂,主要分为中间的主电路板,以及紧贴在手柄正面外壳下的一块小型电路板。

主电路板可以说是整个手柄的核心,这里直接连着手柄上左右两个硕大的触摸板,但结构还是非常简单的,除了一些为按键预留的接口外,上面还有一块来自 NXP 的微处理器 LPC11U37F,可以说这块电路板负责处理了几乎所有的输入指令。

ddd

cc



接口

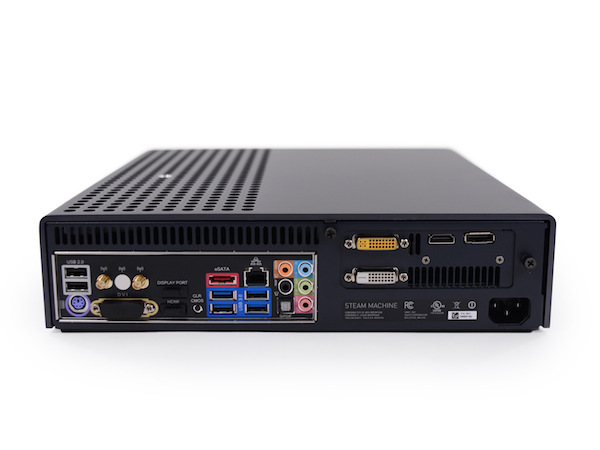

拆解主菜前先看看背面。和其他游戏主机测试机一样,测试版的 Steam Machine 也为开发者预留了阵容强大的各种接口,几乎一网打尽所有主流的输入、输出接口了。分别有:

老式的 PS/2 键盘、鼠标接口;
USB 2.0 接口 2 个、USB 3.0 接口 4 个、eSATA;
显示接口有 HDMI、双 DVI、DisplayPort;
网络有 RJ-45 以太网接口,以及外接 WiFi 天线接口;
除了光纤音频输出外,还有 3.5 mm 等传统立体声音频输出、入接口。

Y2gVFNMNXBwatQfe.huge

拆解

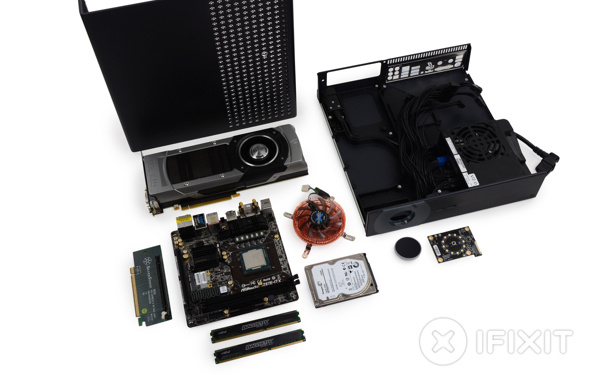

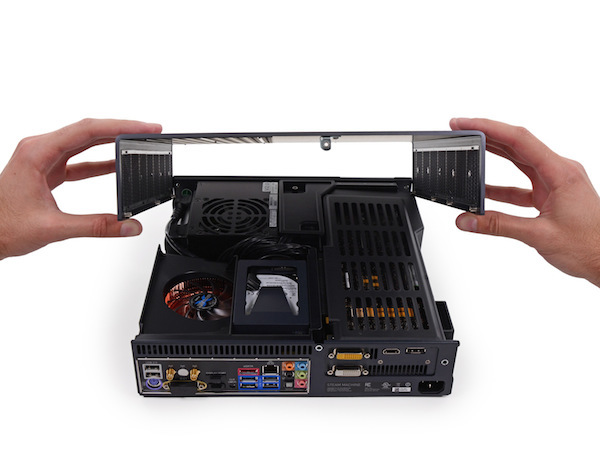

让人惊讶地,只需拧开位于后方的一颗螺丝便能轻松揭开上方的金属外壳,测试版 Steam Machine 的内部结构像极了普通的 PC 主机了,揭开屏蔽罩,我们可以清晰可见硕大的显卡、硬盘、CPU 风扇、电源等硬件,这些在一般 PC 上也非常常见。

NNMTaPlL15MGrDP3.huge

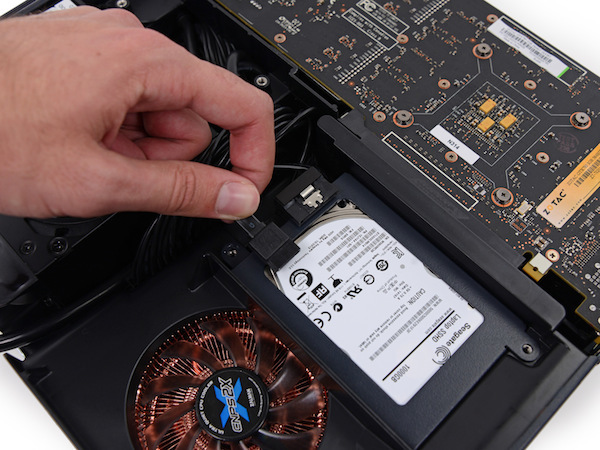

首先放置在顶部的硬盘让人感到欣喜,意味着更换硬盘的成本降到了最低。硬盘取出后,接下来是旁边硕大的显卡。

oiqYDvQAPGiI1Cps.huge

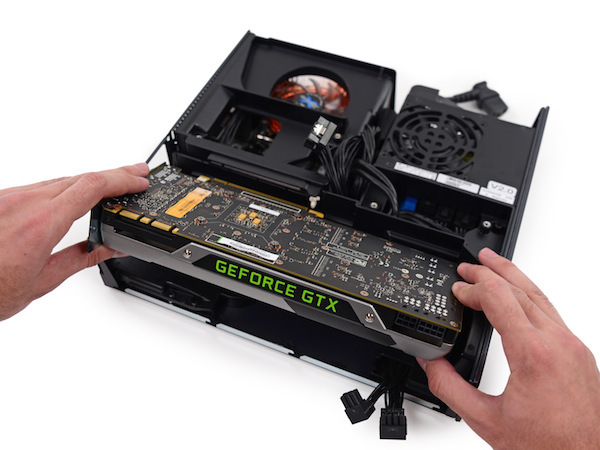

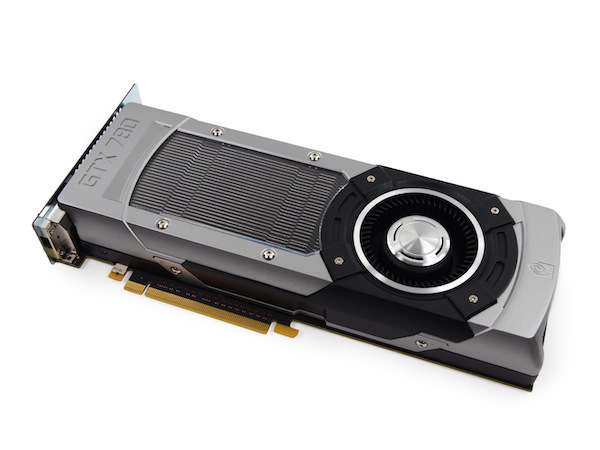

对显卡的支持上,这次测试版 Steam Machine 支持 PCI Express 3.0 接口, 使用的是一块来自 ZOTAC 的 GeForce GTX 780 3GB GDDR5 显卡,其拥有 2304 个 CUDA 运算核心,最高能运行在 900 MHz 频率下,而且拥有 3GB 的 DDR5 显存,运行频率达到 6008 MHz,支持 SLI 多显卡联动。

Ov1aVjmE2IqQpPAS.huge

VNiZkFWHMMgMoxAr.huge

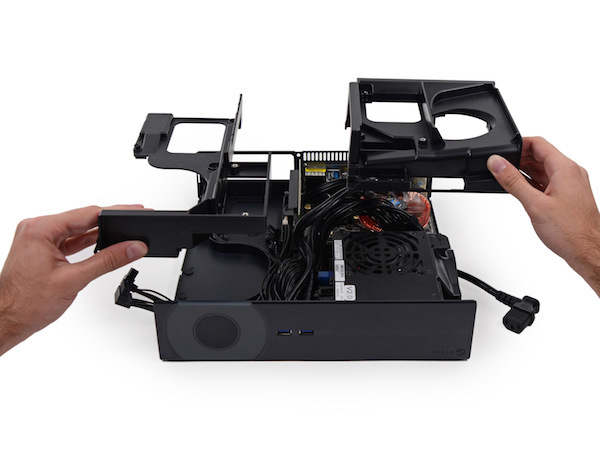

接下来是进一步拆解,总的来说测试版的 Steam Machine 内部结构还是非常紧凑的,将所有部件分离出来并不是一件非常容易的事情。

HIiO1C2BFrtYjd1X.huge

DmVYnkcTM5FI1EdN.huge

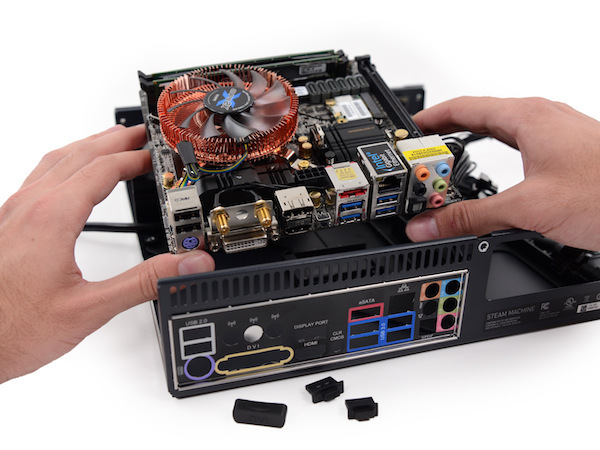

将一系列金属屏蔽罩保护罩、线材和一些固定用的部件移除后,我们终于可以看到机器的核心——主板和 CPU 了。

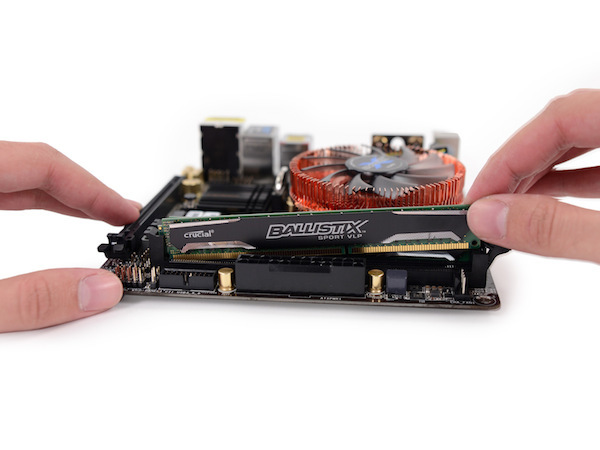

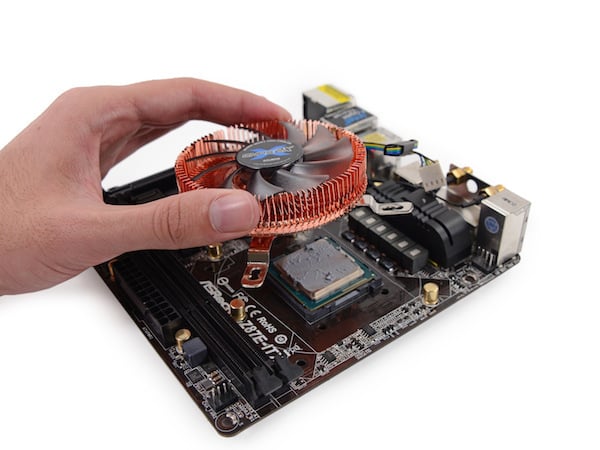

Steam Machine 的主板比想象中要小,是一块 Mini-ITX 主板。板上装在了两条容量为 8GB 的 DDR3 12800 内存,然后坐落在一旁的是一门巨大的风扇(Zalman CNPS 2X Mini-ITX CPU cooler,据说非常安静),风扇下则是主机的心脏 Intel Core i5-4570,这是一枚四核四线程的桌面级 CPU,拥有 6 MB 缓存,最高运行频率为 3.6 GHz。虽然采用的是 22nm 工艺,但 84W 功率也很好解释散热风扇的体积了。

TkXHUjuUy4XSL1Gf.huge

rrrrr

值得一提的是,这块主办内部集成了 HD Graphics 4600 显卡,因此为了防止混淆,主办上的显示输出接口都设有保护盖,为了与外接显卡的接口区别开来。

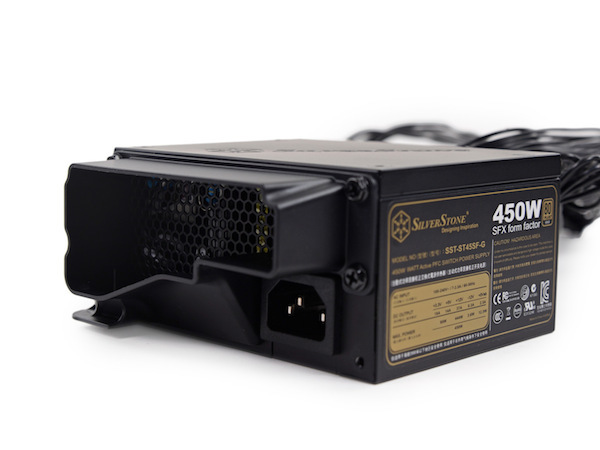

除此之外,主机内置了一枚来自 SilverStone 的 450W 电源,此款电源用料非常充足,除了是为 SLI 显卡联动而设计外,还得到了电源产品中的 80 Plus 金牌规范,保证了这款电源比较优质的供电效率,从而一定程度保障了其发热和耐用度。

ggk

而最后 iFixit 也没有忘记探究这部 Steam Machine 测试版正面那巨大的电源按钮。简单的拆解后发现,这款巨大的圆形按钮后藏有一块装有 12 粒 LED 灯的电路板,用作主机的状态指示灯之用,另外电路板上还有一颗 NXP LCP11U24F 32-bit ARM Cortex-M0 控制芯片。

jcrmPEkARRVLUNnD.huge

维修难度报告: 9/10

最后在压轴的维修难度评估上,iFixit 给予这部测试版 Steam Machine 高达 9 分的评价。

原因是,从拆解中发现,这部机器本来就为了方便拆解而设计,例如要打开机器外盖仅需要解开一颗螺丝,同时在内部不同功能组别的硬件,也通过金属罩以不同部件的形式区隔开来,因此为单个部件更换提供了便利,如硬盘和显卡等。

减分项方面,则有比较困难的内存更换设计(不过板载的 16GB 内存已达到系统更高支持级别),另外安置在机箱内部的线材也显得比较紧凑,难以拆除。
