拆解 iPhone 6：除了凸起的镜头，还有什么？
今儿是个啥日子？
听说各媒体都在现场直播排队盛况，听说人民群众都高兴得手舞足蹈不知所言，听说有消费者欢喜过度摔下第一部 iPhone 6。
恩，今天就是 iPhone 6 和 iPhone 6 Plus 正式开卖的日子。这时候，著名的 “拆迁部队” ifixit 出动了，他们在澳大利亚的拆迁专家拿到型号为 A1586 的 iPhone 6 后，便急不可耐地……对它开膛破肚了。
拆拆拆！

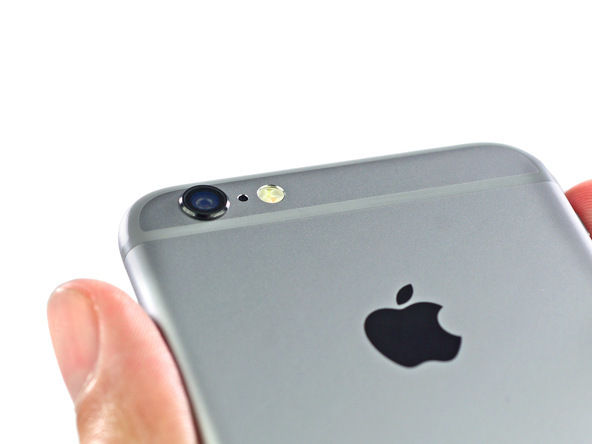

ifixit 首先对那个凸起的摄像头进行吐槽，经过测量，iPhone 6 的摄像头突出了大约 0.6 毫米。

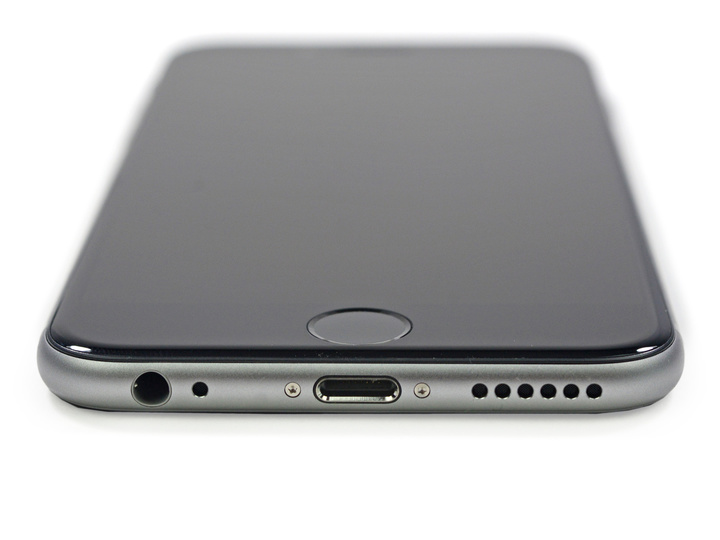

底部的图片。除了 Lightning 接口，还有两个五角螺丝。

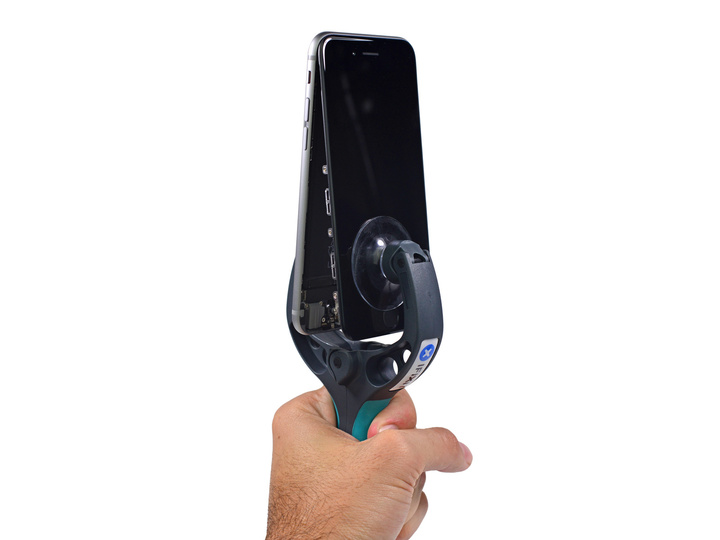

随后 ifixit 用 iSclack 打开了手机，将屏幕平移之后，就能够看到 iPhone 6 的内部构造了。
将 Home 按键轻轻地从前面板组件剥开来，这里要小心一点，不然会很容易将周围的橡胶密封垫撕裂。
和 iPhone 6 Plus 一样，前置摄像头和扬声器都放置在前面板组件中。

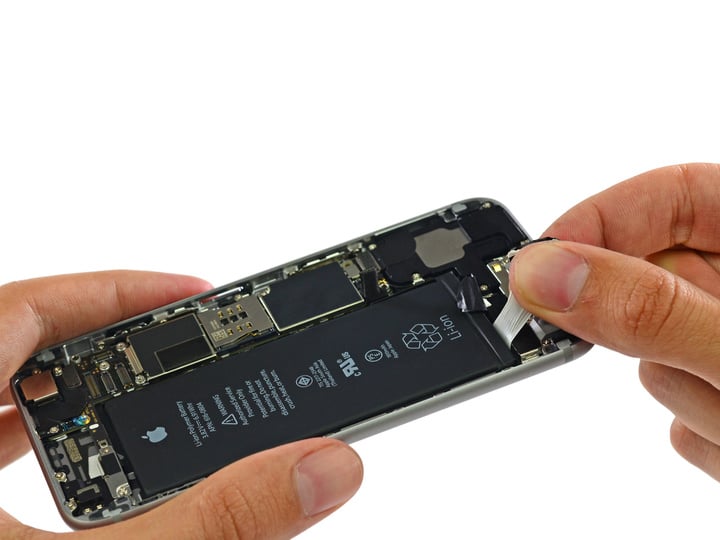

用电池拉片就可以将电池拉出来，不必粗暴地撬开。
iPhone 6 的电池用量为 1810 mAh，额定电压为 3.82V、6.91Wh。在发布会上苹果提到 iPhone 6 的 3G 通话时间从 5s 的 10 小时，延长到 iPhone 6 的 14 小时。尽管比 6 Plus 的 2915 mAh 少很多，但对比 5s 的 1560 mAh 的续航还是提升不少。
而在电池背后还有生产的信息，但它似乎不知道自己来自哪里，在前面印的是苹果南亚

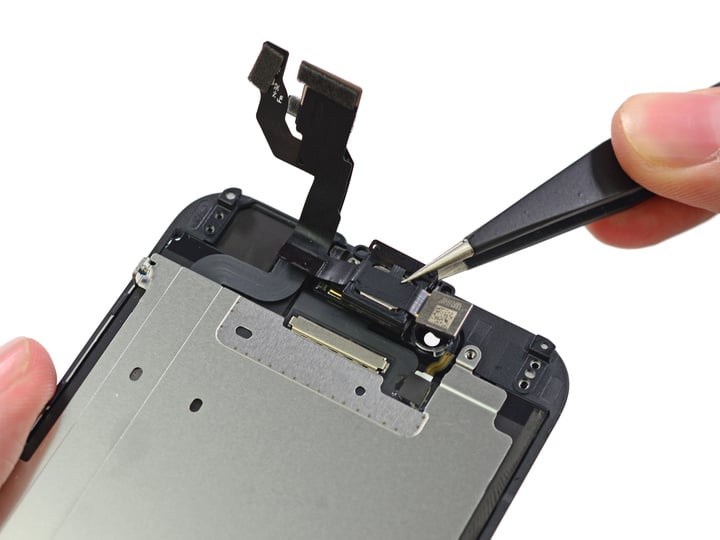

前置摄像头很容易拿下。没有 6 Plus 光学防抖功能，iPhone 6 有的是 800 万像素，F/2.2 光圈、True Tone 闪光灯和 Focus Pixels 自动对焦，另外它包括自动图像防抖动功能。
朋友们，想必看到这里你们已经困了累了，但是接下来是非常专业的电子面板部分。如果你已经看过隔壁 6 Plus 的文章，那么建议你可以迅速下拉跳过这部分，因为 iPhone 6 和 iPhone 6 Plus 的芯片组成基本一样！除了一两个不同，期待你能找出来！

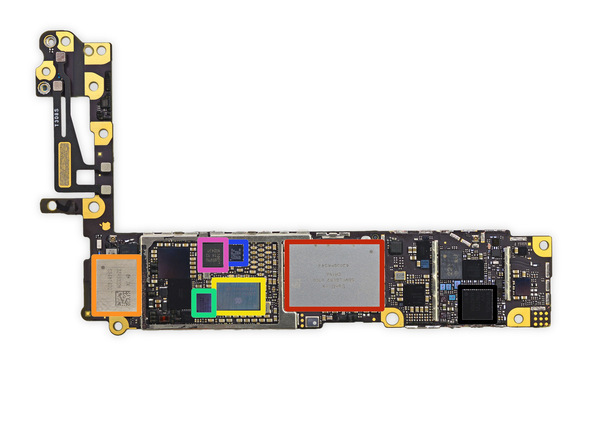

- 红色是苹果 A8 芯片 和 SK Hynix RAM，上面标记着 H9CKNNN8KTMRWR-NTH，ifixit 认为 iPhone 6 是采用和 6 Plus 一样的 1GB 的 LPDDR3 RAM。
- 橙色的是高通的 MDM9625M LTE Modem
- 黄色是 Skyworks 77802-23 Low Band LTE 数据包装拆器
- 绿色是 Avago A8020 High Band 数据包装拆器
- 蓝色是 Avago A8010 超高频 PAD PA + FBARs
- 紫色是 Skyworks 77803-20
- 黑色是 InvenSense MP67B 6 轴陀螺仪和加速感应器
接下来同样还是面板部分：

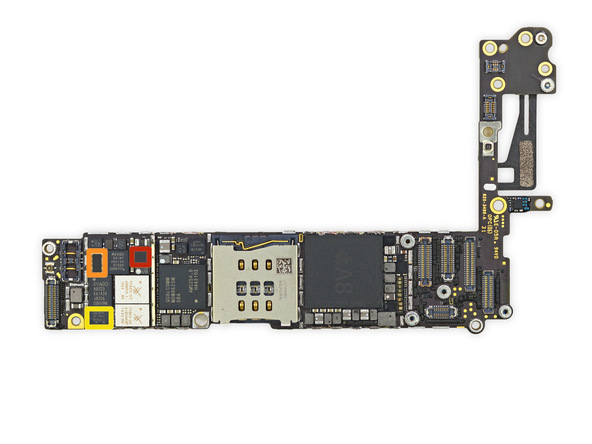

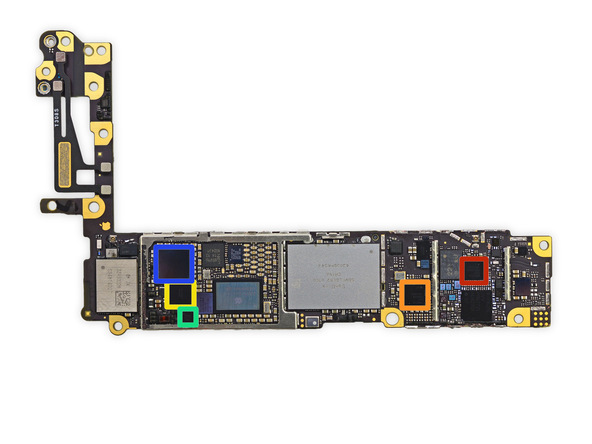

- 红色部分为高通 QFE1000 包膜集成 IC
- 橘黄色为 RF Micro Devices RF5159 天线开关模组
- 黄色为 SkyWorks 77356-8 Mid Band 数据包装拆器
- 红色部分为 Sandisk SDMFLBCB2 NAND 闪存，128GB
- 橘黄色则是 Murata 339S0228 Wi-Fi 模块
- 黄色部分是 Apple/Dialog 338S1251-AZ 电源管理 IC
- 青色为博通 BCM5976 触屏控制器
- 蓝色是 NXP LPC18B1UK ARM Cortex-M3 微控制器，俗称 M8 协处理器
- 紫色部分是 NXP 65V10 NFC 模块和安全芯片
- 黑色框内是高通 WTR1625L 射频发射器
- 红色指示的是高通 WFR1620 辅助接收芯片
- 橘黄色内是高通 PM8019 电源管理 IC
- 黄色是德州仪器 343S0694 触屏发送器
- 青色是 AMS AS3923 NFC 标签
- 蓝色是 Cirrus Logic 338S1201 音频解码编码器
结束了！朋友们我们继续看别的部分。

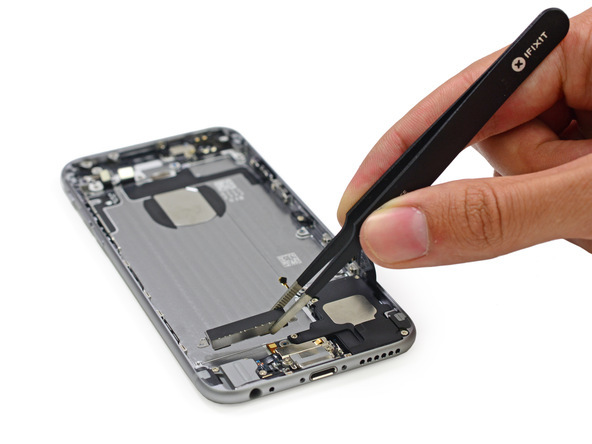

震动器现在放在了一个金属盒子里面
采用了新设计的扬声器

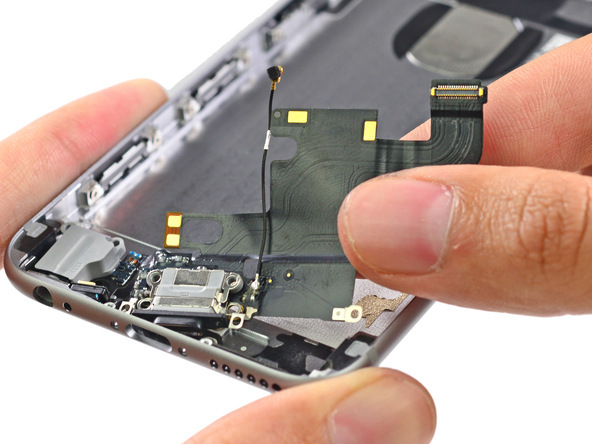

耳机插孔和 Lightning 接口在后面是连在一起的，只留下单独一条电线

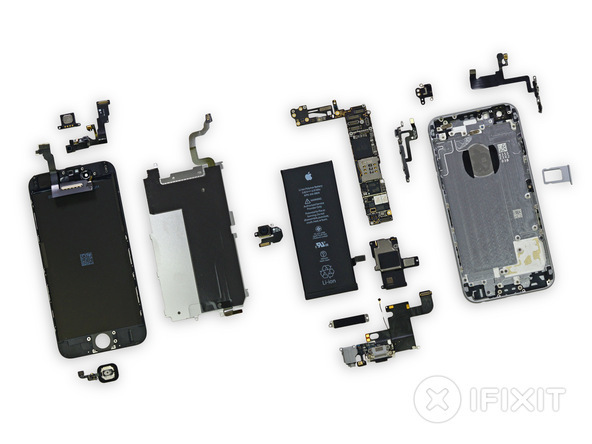

最后，ifixit 给 iphone 6 的可维修指数打了 7 分（和 6 Plus 一样），属于一般水准。而他们给出的理由是这个设计追随了 iphone 5 系列，屏幕容易拆下来，也容易维修。而如果要更换电池的话，就需要用到 pentalobe 螺丝刀和一些基础的维修知识，不过并不难。此外，iPhone 6 的指纹传感器的线路重新布置，更加安全。
