ifixit 拆解 iPhone 6 Plus:拆不难,修却不容易

产品

2014-09-19 18:52

科技媒体界的手术专家,特别喜欢拆但是有时候装不回去的 ifixit 这一次又拿起工具,“惨无人道” 地向最新的设备开刀了。当许多人还在苹果店外排队抢 iPhone 6&6 Plus 的时候,ifixit 早已经将其大卸八块了。

对于大部分人而言,iPhone 6&6 Plus 的外观已经了然于心,不妨来看看 ifixit 的拆解,了解一下它们的内部构造。本篇主要说的是 5.5 英寸的 iPhone 6 Plus。

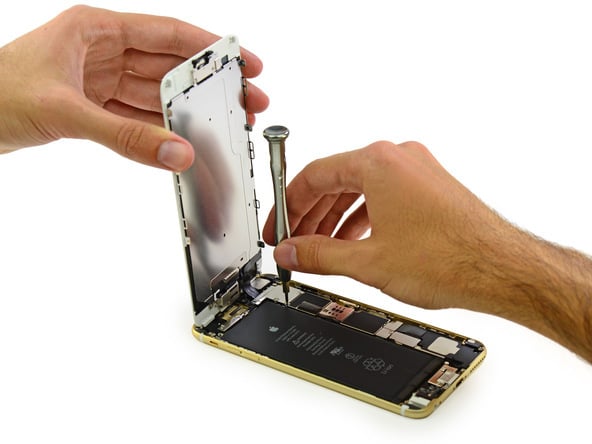

首先第一步就是应该将前面板打开,用特定螺丝刀拧下位于底部 Lightning 接口旁边的螺丝,然后 ifixit 家的特制钳子便可将屏幕部分和电池主板部分分离。可以看到的是,iPhone 6 Plus 的前面板和后面主板各自的集成度很高,分开后也基本没有 “藕断丝连” 的状况,Touch ID 部分的指纹识别组件也属于前面板部分。

1

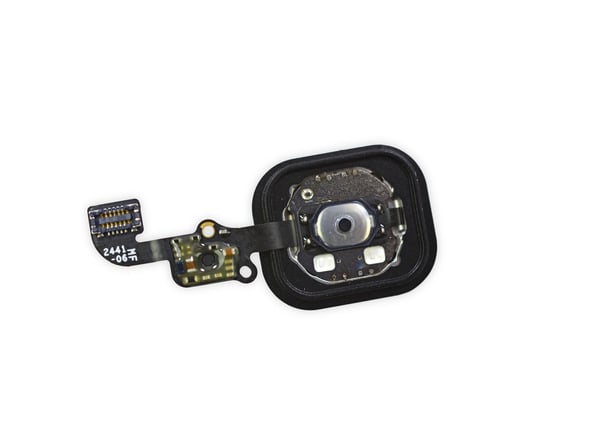

Home 键,也就是指纹识别组件被一块金属片固定在前面板上,取下之后,指纹部分也可以安全地取下,下面就是指纹识别组件的近景图。

2

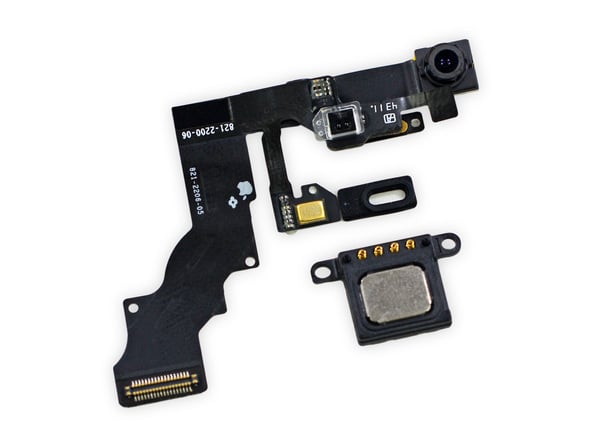

前面板的重要组件除了屏幕和指纹识别组件之外,最重要的就是姑娘们自拍喜欢用到的前置摄像头,看起来它占的地方也不小,排线比较粗。

3

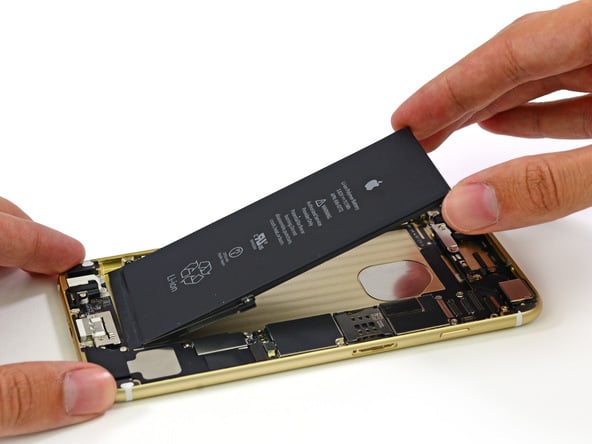

前面板的组件比较少,让我们把目光投向更为重要的主板和电池部分。得益于 iPhone 6 Plus 巨大的体积,它的电池容量也大幅增加,达到了 2915 mAh,几乎是 iPhone 5s 1560 mAh 容量的两倍,额定电压和能量则为 3.82 V 和 11.1 Wh。不过在拆解的时候得注意下方的电源线和粘性拉条,ifixit 说,知道的就可以很容易地进行拆解,不知道胡拆的可能会 “毁掉全世界”。当然,电池部分和背板还是用胶水粘在一起的。

4

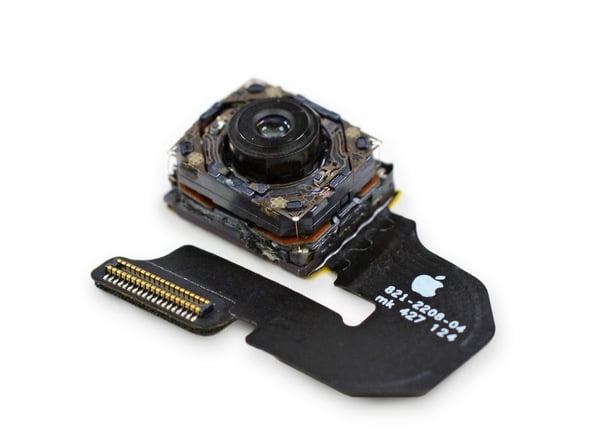

这一次 iPhone 6 Plus 和 6 的一个很大区别是,6 Plus 的相机多了光学防抖。拆解之后发现其实它内部看起来还挺精密的。

5

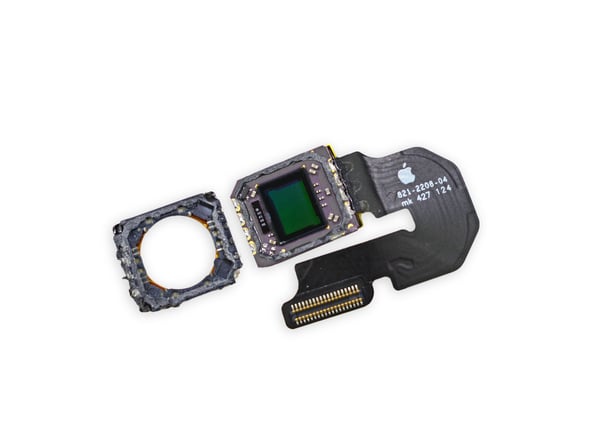

把镜头拿开之后,可以看到的是相机的传感器部分,这个相机的参数为 F/2.2 光圈,单位像素尺寸 1.5 微米,像素 800 万,带 Focus Pixel 对焦功能。

12

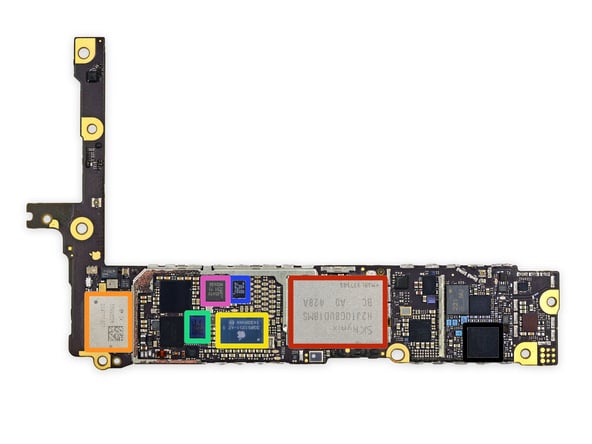

除去一些其他细碎的零件,就到了整个手机最为核心的主板部分,这个主板的正反面集成了大量的芯片。

6

在上图中:

  • 最大的正红色是苹果的 A8 芯片和 Elpida 1 GB LPDDR3 RAM,没错,RAM 还是 1 GB
  • Nano SIM 卡插槽左侧的橘黄色框内是高通的 MDM9625M LTE Modem
  • 黄色部分是 Skyworks 77802-23 Low Band LTE 数据包装拆器
  • 最左边的青色是 Avago A8020 High Band 数据包装拆器
  • 上方蓝色部分是 Avago A8010 Ultra High Band PA 和薄膜体声波谐振器
  • 紫色部分是 TriQuint TQF6410 3G EDGE 功率放大模块
  • 难以发现的黑色部分为 InvenSense MP67B 6 轴陀螺仪和加速感应器

其中大部分芯片都是用作 3G 和 4G 通信。

7

同样还是面板部分:

  • 红色部分为高通 QFE1000 包膜集成 IC
  • 橘黄色为 RF Micro Devices RF5159 天线开关模组
  • 黄色为 SkyWorks 77356-8 Mid Band 数据包装拆器

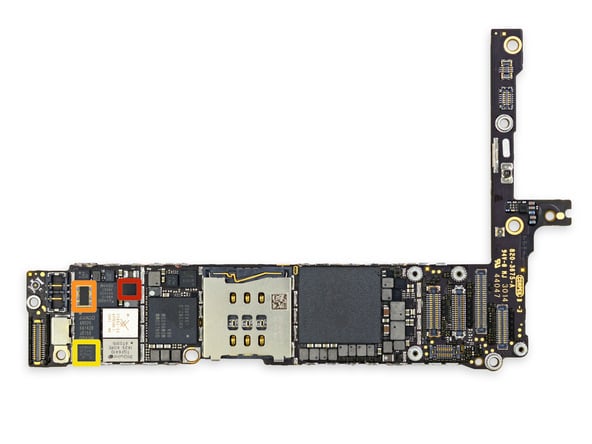

接着,我们将主板翻面,来到另一个世界。

8

其中:

  • 红色部分为 SK Hynix H2JTDG8UD1BMS NAND 闪存,貌似 ifixit 拆的是 128 GB 版本的,乃真土豪风范
  • 橘黄色则是 Murata 339S0228 Wi-Fi 模块
  • 青色为博通 BCM5976 触屏控制器
  • 黄色部分是 Apple/Dialog 338S1251-AZ 电源管理 IC
  • 蓝色是 NXP LPC18B1UK ARM Cortex-M3 微控制器,俗称 M8 协处理器
  • 紫色部分是 NXP 65V10 NFC 模块和安全芯片
  • 需要仔细看才能发现的黑色框内是高通 WTR1625L 射频发射器

9



除上面列举的之外,另外一部分的元件也不少:

  • 红色指示的是高通 WFR1620 辅助接收芯片
  • 橘黄色内是高通 PM8019 电源管理 IC
  • 黄色是德州仪器 343S0694 触屏发送器
  • 青色是 AMS AS3923 NFC 标签
  • 蓝色是 Cirrus Logic 338S1201 音频解码编码器

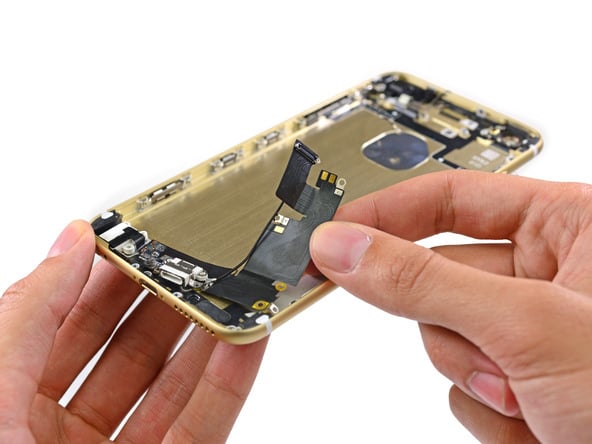

分析完最主要的主板之后,其实后面也拆得差不多了,下方手持的组件是扬声器部分和 Lightning 接口部分。

10

在手机顶部,剩余的组件大部分就是天线们了,这里可以清晰地看到白色塑料带和金属机身的边界,这种许多人认为不和谐的设计主要还是为了天线接收的缘故。

13



在拆除了大部分主要组件后,依照惯例来的是一张零件全家福。

11

ifixit 最后给 iPhone 6 Plus 的可维修指数为 7 分,属于一般水准,做为对比,结构紧致难拆的 HTC One M8 维修难易度为 2 分,基本属于拆了就别想装回去的水平。而 Nexus 5 的因为模块化设计较多,拆修都容易,得分为 8 分。

在 ifixit 看来,iPhone 6 Plus 在拆解或后续维修中表现较好的地方有:屏幕和电池容易分离,易于维修,指纹识别组件结构相比于 iPhone 5s 有进步,不再容易被拆机所破坏。不足则是采用的螺丝仍不通用,需要特制螺丝刀才可以拆卸,同时,苹果在分享维修拆卸信息方面十分保守,不利于第三方维修。
