笔记本市场难得的创新,YOGA 3 Pro 设计的背后

公司

2014-10-28 07:32

2012 年初,联想发布 YOGA 系列笔记本,可实现 360 度的翻转,敲开了联想变形笔记本的辉煌之路,从此一发不可收拾。在几周前,YOGA 进化到了第三代,YOGA 3 Pro 问世,这款集键盘和触摸屏于一体的笔记本不仅外观上极其轻薄,而且设计上不乏亮点,是一款内外兼修的产品。

联想内部称这款产品是十年磨一剑,因为 YOGA 最早的产品原型要追溯至 2005 年,当时联想凭借类似的设计获得了红点奖。事实上这款产品表现十分不俗,在我们的评测中,陈一斌对 YOGA 3 Pro 赞誉有加,评价为 “难得的诚意之作”。在 PC 产业整体低迷的氛围下,这样的产品并不多见。联想,确实是 PC 市场最卖力的一个。

ce5uJitQ3XzIA

联想 2005 年的概念设计

IMG_6853

YOGA 系列如今已成为联想的招牌产品,YOGA 3 Pro 将成为苹果 Macbook Air 的劲敌。近期我们也采访了 YOGA 3 Pro 的产品经理,听他们讲述 YOGA 3 Pro 设计背后的故事。

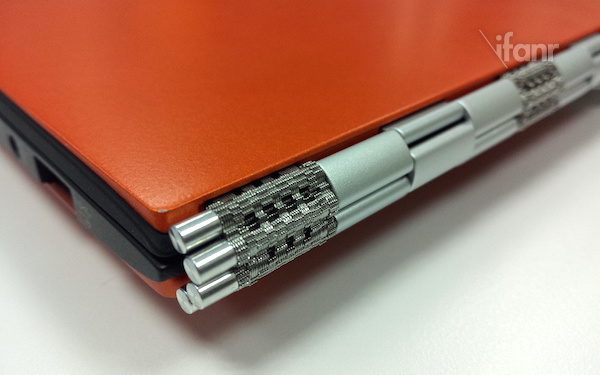

从原型到产品,YOGA 3 Pro 经历了两年的时间。第一眼看到 YOGA 3 Pro,肯定会被它表链式的转轴设计所吸引,这是它设计的精华所在。四段表链相比以往两段的转轴,可以让机身做到更薄,同时提供足够的阻力使得它可以任意角度翻转。

IMG_20141023_163241

在研发中,他们最初尝试了很多方案,包括金属片,自行车链条,淋浴花洒的链条,最终选择了表链式的设计。为了获得足够的扭力,他们采用了四段式的设计,以获取足够稳定的摩擦。最终产品可以 360 度翻转,并且在 Touch 的时候,机身的颤抖衰减非常快。

表链的细节十分复杂,密密麻麻聚集了八百多个零件,为了保证数万次的翻转,在材料选择和加工工艺上都要反复验证,加工的精度要求也更高,最终还要通过一个性价比高的方式加工出来,不让成本上升太多。

实际观察会发现,表链平展的厚度比机身还要薄,这给未来的产品更多想象空间。

不过这样的设计也并非人人都喜欢,表链的设计由于金属高亮的反光而变得异常显眼,同时密集的元素加重这一效果,有人说它 “密集恐怖”,也有人说缺少整体性。

联想的回应是,对于一款创新性的产品来说必然会存在两拨人的声音,在研发时他们也有担心过,有的人会非常喜欢,有的人会看到很不舒服,这是很正常的。

IMG_20141023_160311

除了表链的独特设计,为了做到足够薄,主板和风扇、电池都进行了改进设计。YOGA 3 Pro 的主板面积比上一代减少了 40%,1mm 厚度中塞进了 14 层电路,每层电路厚度相当于一根头发丝。不过 Core M 的处理器并未让它的性能减分。

另外,风扇的设计也是另一大亮点,风扇采用全金属设计,每个扇叶厚度 0.15mm,风扇整体厚度仅为 3.5mm,是笔记本中最薄的金属风扇。据介绍,他们为风扇采用了特别优化的密封设计,使得机器噪音特别低,变成了一个隐藏式的设计,视觉和听觉都很难察觉。

IMG_6857

机身轻薄带来的问题是端口太少,YOGA 3 Pro 采取的解决方案是,把电源接口设计成与 USB 接口通用,这样可以省出一个接口,这一设计未来会推广到 YOGA 全线产品中。

纵观整款产品,它是许多个优秀设计的整合,在追求轻薄的过程中引发的一个个问题,都有很好的解决方案,在笔记本市场已经很少见到这么激进的设计。而由于中轴表链的独特设计,YOGA 3 Pro 后续的产品还有可能更加轻薄。
