昨天三星 S7/S7 Edge 正式发布,今天它已经被大卸八块。

在我们翘首以待真机的时候,一个俄罗斯的科技博客 [email protected] 却 “惨无人道” 地对他们通过特殊渠道拿到的 S7 进行了拆解:

Samsung-Galaxy-S7-teardown-reveals-the-liquid-cooling-system (11)

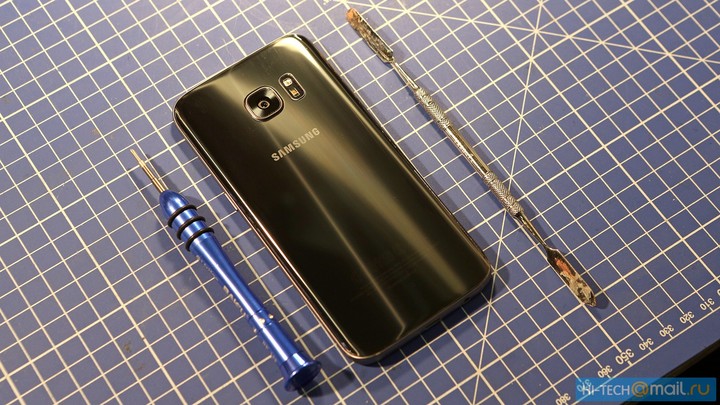

磨刀霍霍向 S7。

Samsung-Galaxy-S7-teardown-reveals-the-liquid-cooling-system

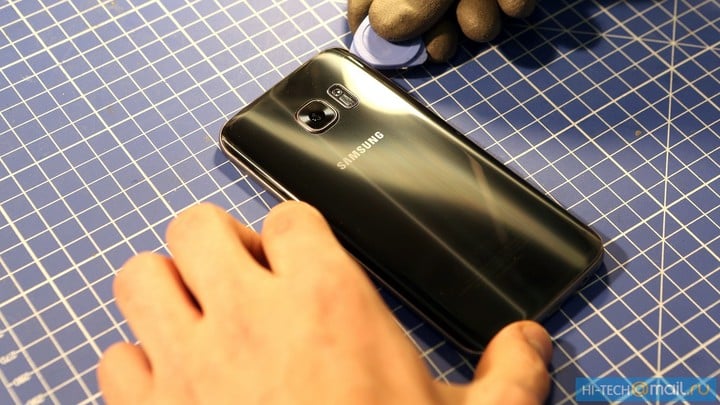

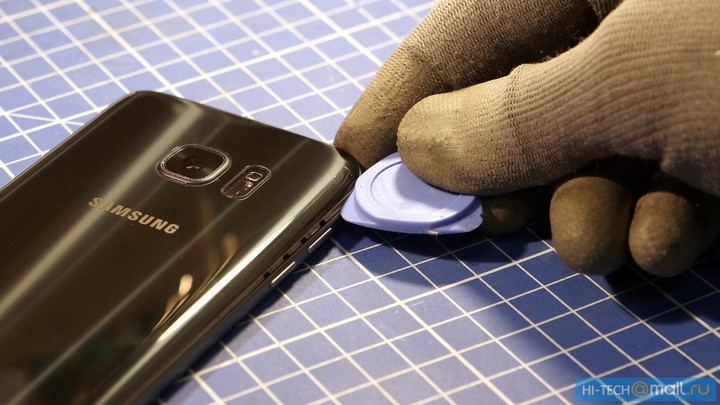

因为没有用螺丝固定,对后盖进行加热之后,直接用塑料拨片将后盖揭开。

Samsung-Galaxy-S7-teardown-reveals-the-liquid-cooling-system (13)

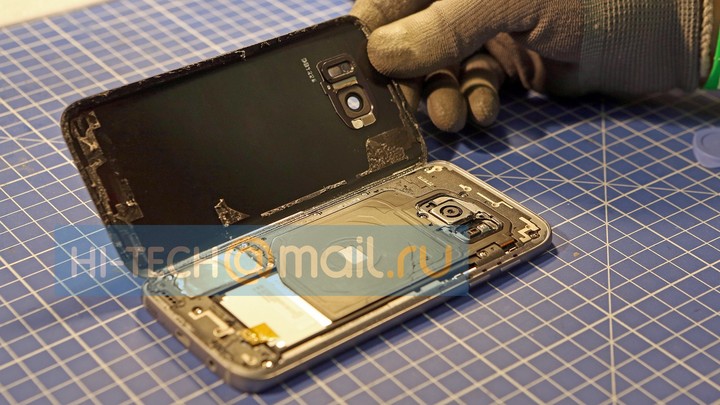

发布会上三星表示 S7&S7 edge 支持 IP68 级防水防尘,实际结构方面也摒弃了传统的橡胶圈防水结构,而是直接通过一圈粘胶来保证密封性。

Samsung-Galaxy-S7-teardown-reveals-the-liquid-cooling-system (3)

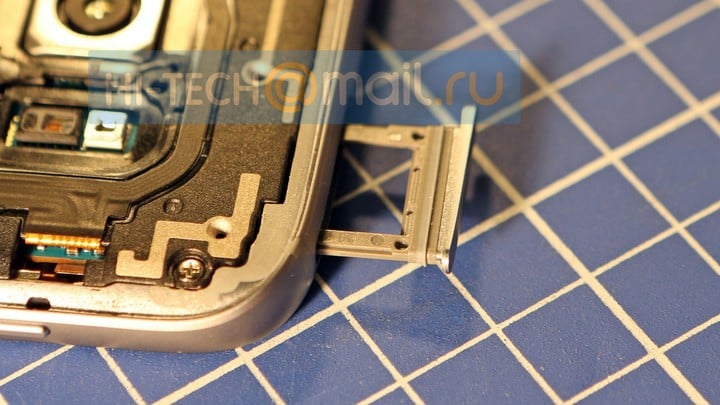

从机身顶部抽出 SIM 卡托架。

Samsung-Galaxy-S7-teardown-reveals-the-liquid-cooling-system (10)

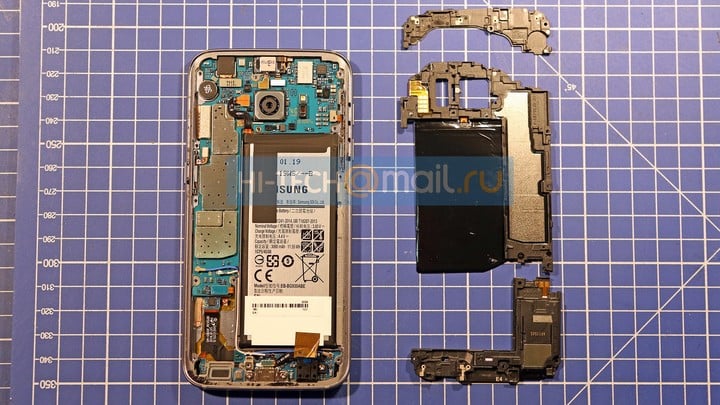

之后就是夹在后盖和 PCB 以及电池之间的金属骨架,分为上中下部分。

Liquid-cooling-pipe-is-pretty-cool

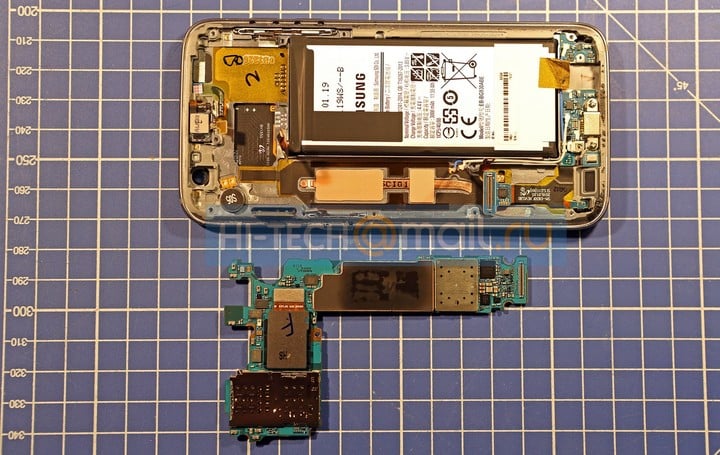

再下一步就是将 “L 形” 的 PCB 取出。在金属中框上面我们终于找到了辅助散热的热管,也就是官方宣传中的 “水冷散热”。值得注意的是,热管对应的屏蔽罩变黑,是否由于温度引起不得而知。

不过热管的走向很明显是将热量从发热元件导流到金属中框之上,与热管接触的位置在使用时温度变化应该会最明显。

Samsung-Galaxy-S7-teardown-reveals-the-liquid-cooling-system (1)

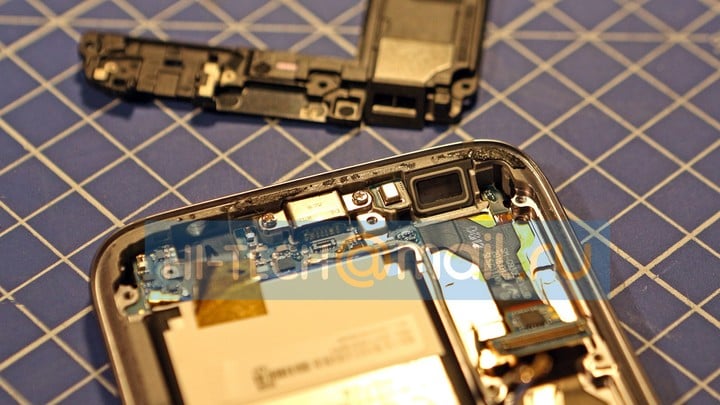

通过特写可以看到机身下部的数据接口、喇叭还有震动单元。并且通过同轴线以及排线与上部主 PCB 相连。

Samsung-Galaxy-S7-teardown-reveals-the-liquid-cooling-system (2)

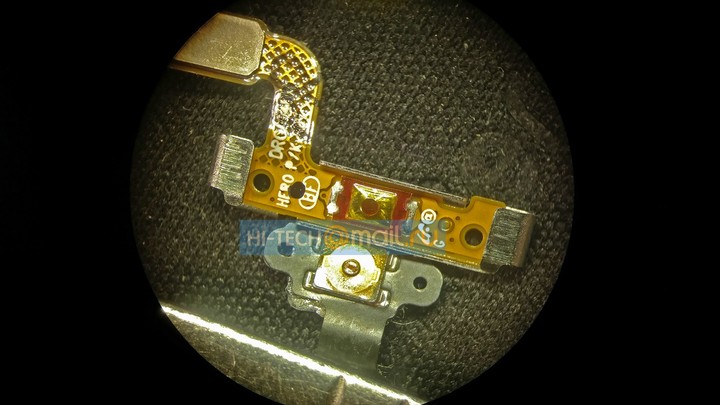

某个按钮的微动开关特写。

Samsung-Galaxy-S7-teardown-reveals-the-liquid-cooling-system (4)

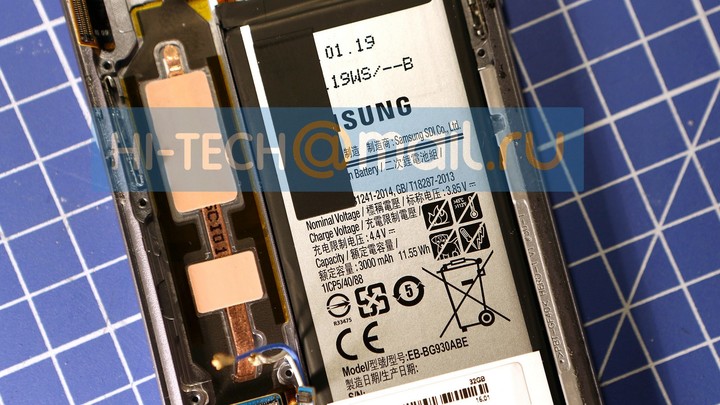

实际采用的电池,标称电压 3.85V,容量 3000 mAh 、11.55 Wh。应为中国生产。

Samsung-Galaxy-S7-teardown-reveals-the-liquid-cooling-system (5)

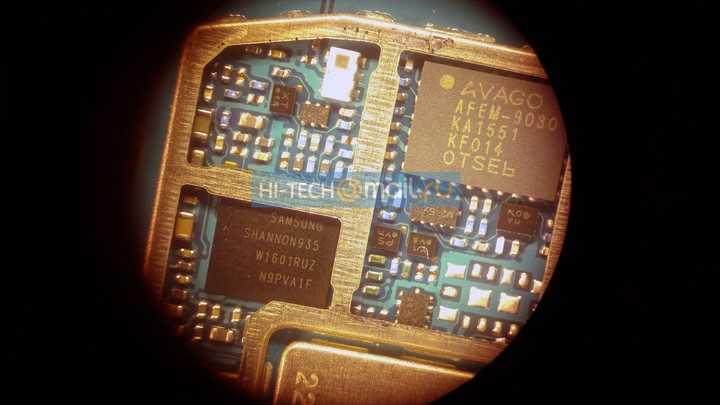

去除屏蔽罩之后的电子元件特写。

Samsung-Galaxy-S7-teardown-reveals-the-liquid-cooling-system (6)

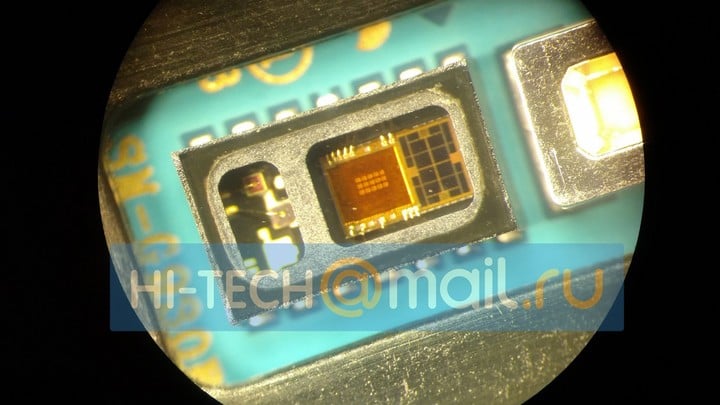

机身背部闪光灯旁的感光元件,对于最终拍照效果有非常重要的校正作用。

Samsung-Galaxy-S7-teardown-reveals-the-liquid-cooling-system (7)

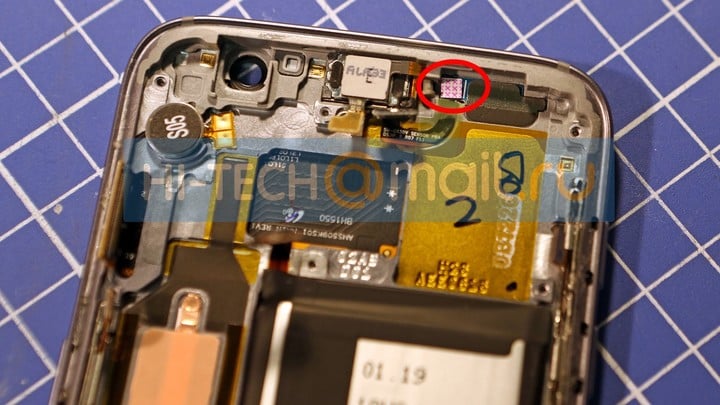

同样位于机身顶部的进水指示贴。

Samsung-Galaxy-S7-teardown-reveals-the-liquid-cooling-system (9)

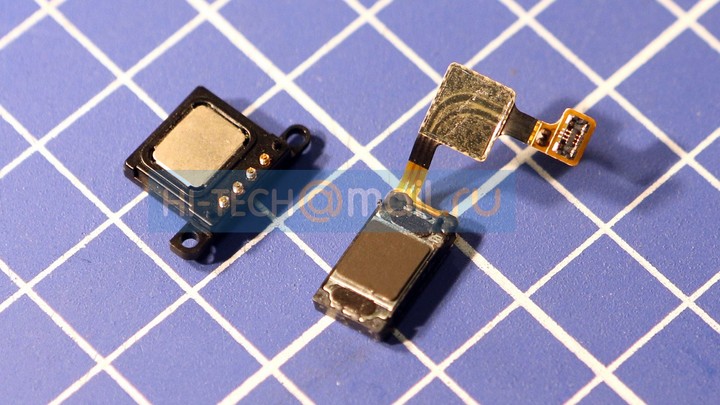

两个被拆下来的小部件(有网友评论表示应为听筒和话筒)。

Samsung-Galaxy-S7-teardown-reveals-the-liquid-cooling-system (12)

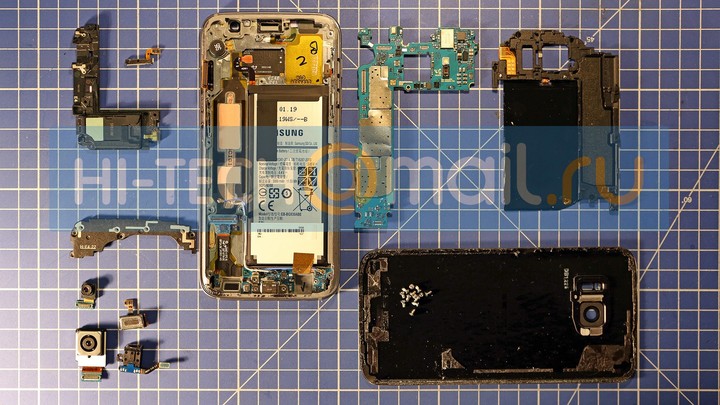

因为屏幕和中框的链接相对比较牢固,而且博主并未打算破坏这台机子,所以博主最终选择了到此为止,上面是最终拆下来的部件大合照。

整体从做工来看,三星 S7 并不算太过复杂,但是做工还是相当精细,后盖只靠粘胶达到防水防尘目的的方式也不是第一次出现,可靠性无需过多担忧
