拆光 iPhone 11 Pro Max 后,他们发现了这些秘密

公司

2019-09-23 17:46

你的 iPhone 11 可能还刚到手,「拆解狂魔」 iFixit 就已经对它动手了。

和往年一样,iFixit 直播了 iPhone 11 Pro Max 的「开刀」过程,我们来看看它内部有趣的新变化,以及那些苹果没有告诉我们的事情。

先来回顾一下 iPhone 11 Pro Max 的配置:

  • A13 仿生 SoC 与第三代神经引擎
  • 6.5 英寸(2688×1242)458 ppi,超级视网膜 XDR OLED 显示屏,带有 True Tone 和 HDR(无 3D Touch)
  • 三组 12 MP 后置摄像头(超广角、广角、长焦),12 MP 前置镜头,搭配 TrueDepth Face ID
  • 64 GB/256 GB/512 GB 储存空间
  • 支援 LTE,Wi-Fi 6,蓝牙 5.0,NFC
  • IP68 等级防尘防水

这次,iFixit 拆的 iPhone 是最受欢迎的午夜绿款。

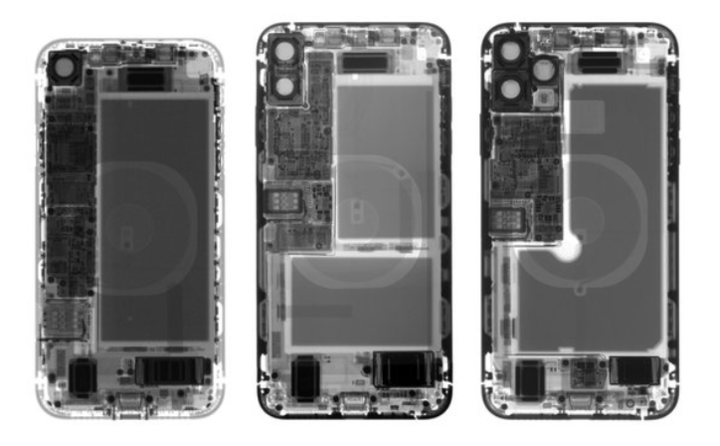

在 X 光透视下,我们可以看到 iPhone 11 Pro Max 的电池和 iPhone XS 的大小差不多,iPhone 11 Pro Max 还为三个摄像头腾出了一部分空间。

▲ (从左到右)排列着 iPhone XR,XS Max 和 11 Pro Max。

电池下方,还出现了一个神秘的新板子,它可能和传闻中的双边无线充电有关。后面我们再来详细解析这个「秘密」。

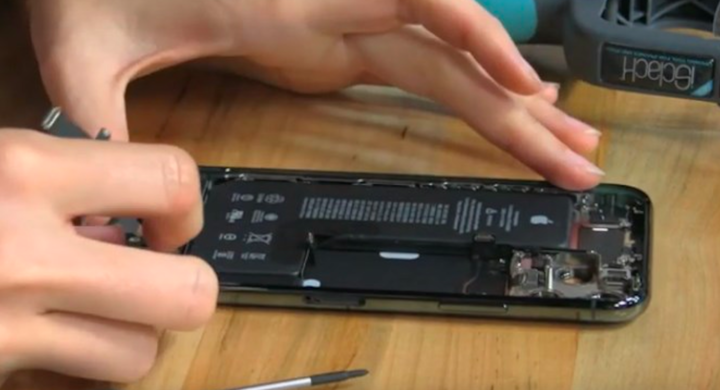

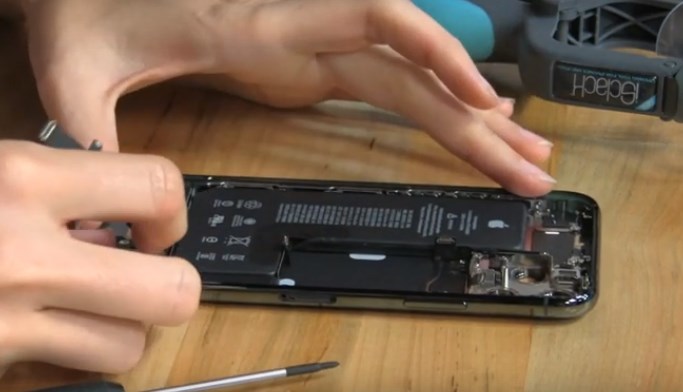

拆机开始。

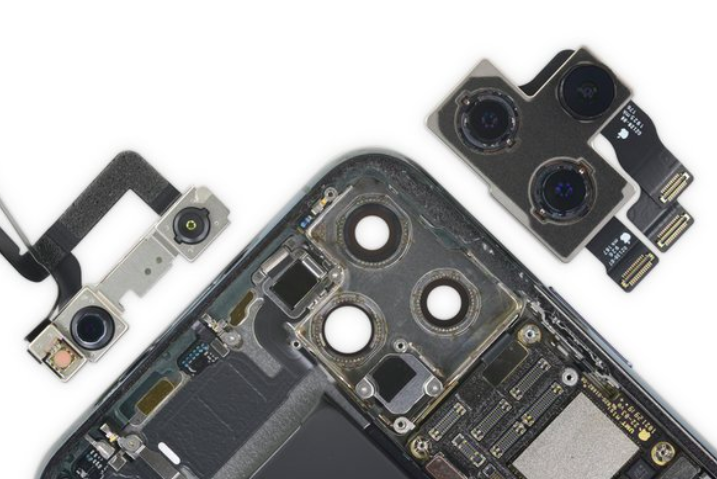

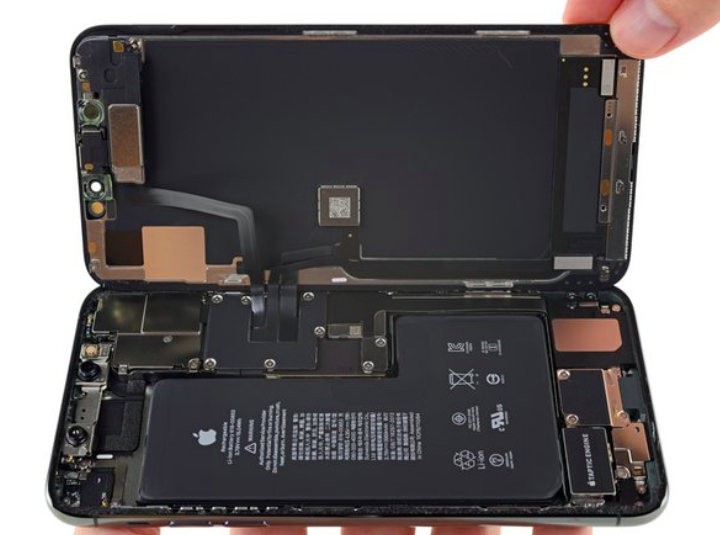

把前面板打开,第一眼就可以看到和上一代一样的 L 型的大电池,iFixit 首先取出的,是今年升级最大的超广角传感器 / 镜头。

这次 iPhone 的三摄像头都被固定在了一起,但每个摄像头都有各自独立的电缆,因为电缆不再束缚在电池下,所以 iFixit 拆卸也比以往轻松了许多。

继续拆的是主板结构。

iPhone 11 Pro Max 和 iPhone 11 Pro 都是像一块三明治一样的双重主板,而且它的集成度相较以往非常之高。

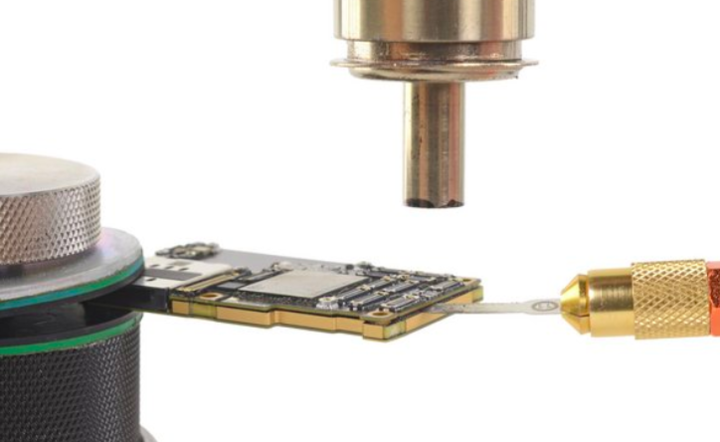

把顶板从互连板上剥离后,就可以看到最新的 A13 处理器,以及大量卡在这些微型板上的硅片。

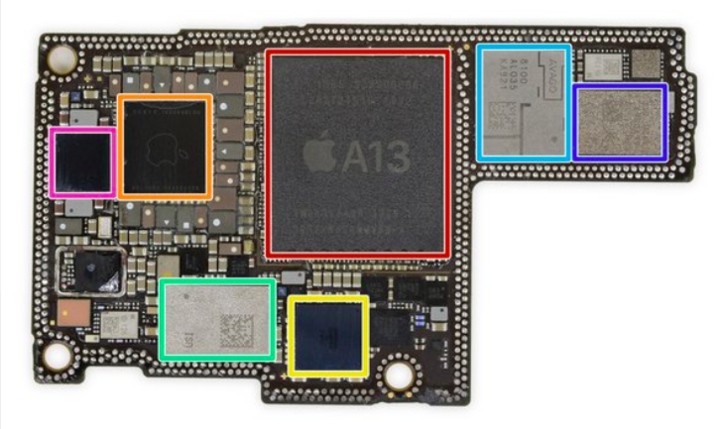

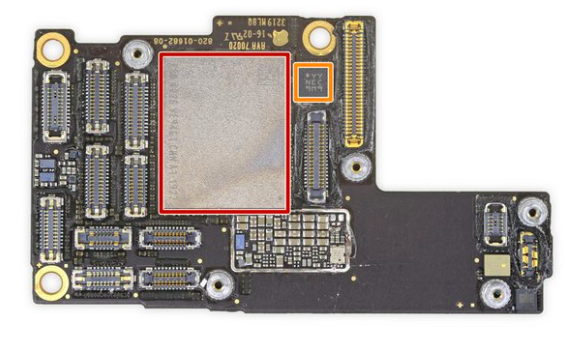

iFixit 用五彩斑斓的线划出了面板上那深浅不一的黑。它们分别是:

  • 红:从 SK Hynix H9HKNNNCRMMVDR-NEH LPDDR4X 上分层的 Apple APL1W85 A13 仿生 SoC
  • 橙:苹果 APL1092 343S00355 PMIC
  • 黄:Cirrus Logic 338S00509 音频编解码器
  • 绿:可能是 U1 超宽带芯片
  • 浅蓝:Avago 8100 中高频段 PAMiD
  • 深蓝:Skyworks 78221-17 低频段 PAMiD
  • 粉:STMicrolectronics STB601A0N 电源管理 IC

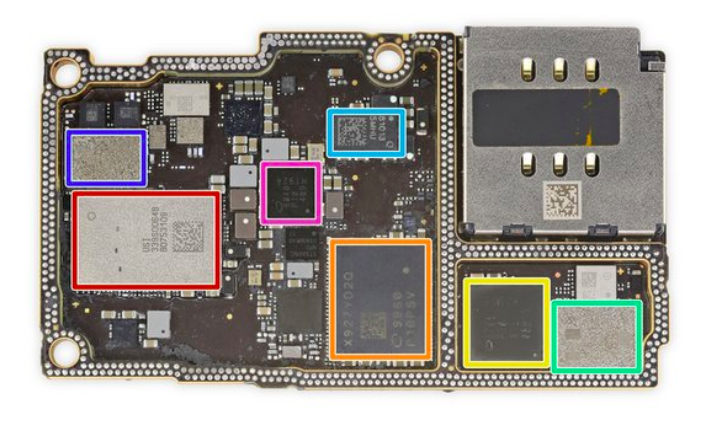

再换一块板,我们可以看到更多零件:

  • 红:Apple / USI 339S00648 WiFi / 蓝牙 SoC
  • 橙:英特尔 X927YD2Q 调制解调器
  • 黄:英特尔 5765 P10 A15 08B13 H1925 收发器
  • 绿:Skyworks 78223-17 PAM
  • 浅蓝:81013-Qorvo 信封追踪
  • 深蓝:Skyworks 13797-19 DRx
  • 粉:英特尔 6840 P10 409 H1924 基带 PMIC

值得注意的一点是,iFixit 还发现了苹果改进的散热系统

在上面那些芯片之外,还可以看到里面支持 RF 板的几层石墨热传递材料,但比起 Android 手机的液体冷却系统,石墨板似乎显得有些落后。

不过它的价格相对较低, iFixit 认为这已经足够让 iPhone 保持 A13 高效冷却,同时不会干扰 RF 板传输信号。

接下来取的,就要是新的大容量电池了。

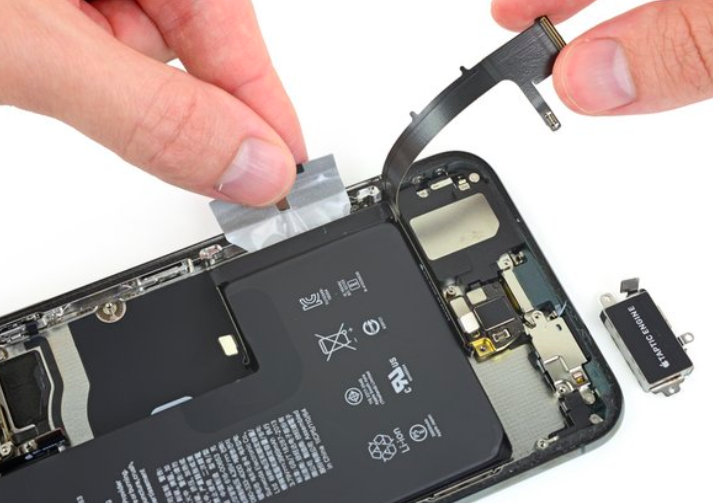

因为拉开几条拉伸释放胶条就可以取出电池,所以电池拆卸也变得更容易了。

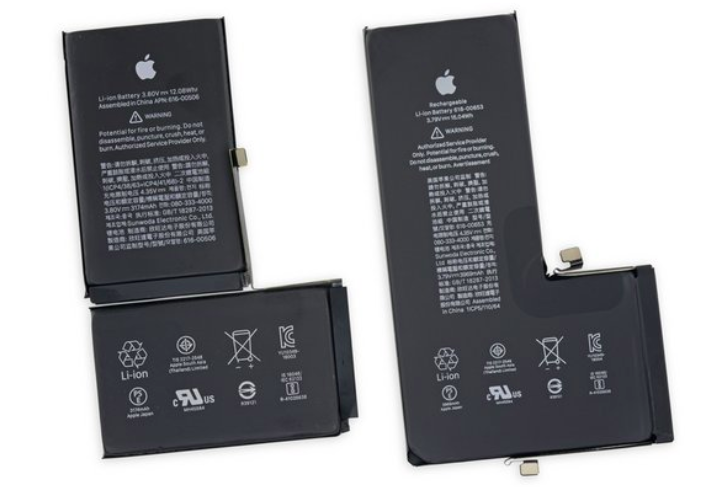

iPhone 11 Pro Max 电池为 3969 毫安容量,是目前大电池的标准规模,比起去年 iPhone XS Max 3179 毫安的电池增加了 25% 的容量。

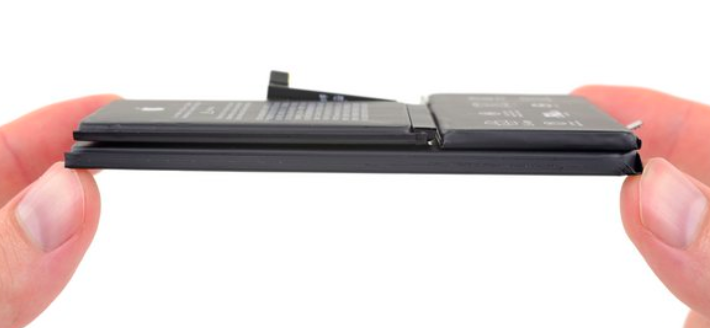

苹果试图通过增加厚度,来解决电池容量的问题。所以比起 iPhone XS Max, iPhone 11 Pro Max 不仅厚了 0.7 毫米,体积也增加了 4.2 立方厘米,重了 13 克。在 A13 芯片和 PMU 加持下,这块电池可提供额外 5 个小时的续航时间。

另外,苹果取消 3D touch,也多增了 0.25 毫米的空间,这也让苹果有更多空间来做一块更大的电池。

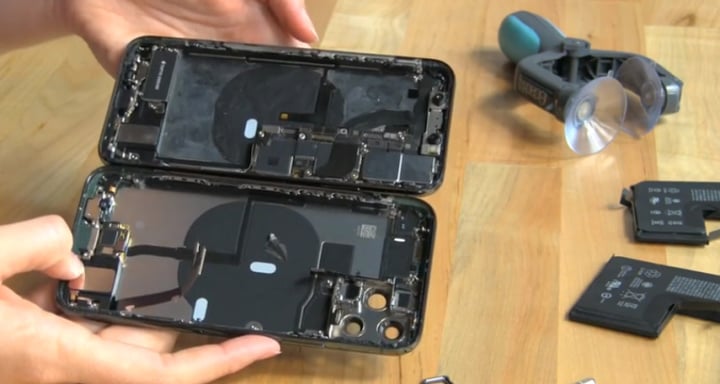

还有一个新的发现是,除了无线充电线圈确实存在,苹果还有史以来第一次在 iPhone 中配置了两个电池连接器。在主电池接头外,还存在着第二个新的电缆接头,iFixit 表示:

出现多余的电缆连接到充电端口可能有多种原因,双向充电无疑是其中之一。

之前也一直有传闻说,苹果今年要给 iPhone 加上反向无线充电功能,但在最后一刻它还是没有上线。

针对这个发现,iFixit 进行了一些测试,发现第二个接头没插上时,手机能通过 Lightning 充电,但不能触发无线充电,所以这可能只是苹果在 iPhone 11 的充电方案基础上做的一些修改,现在还无法确定这样设计的目的到底是什么。

还有一种解释是,iFixit 在苹果已发布的文档发现,iPhone 11 Pro Max 具有用于跟踪和管理电池性能的新硬件。

但无论是哪种,苹果对无线充电这一块一直十分慎重,从搁置 AirPower 就可以看出来。最近还有传闻说苹果目前隐藏了双向无线充电功能,会在未来通过固件更新来激活,但对苹果来说,要实现这个功能,也肯定是在充电效率能完全满足要求之后才会做的事。

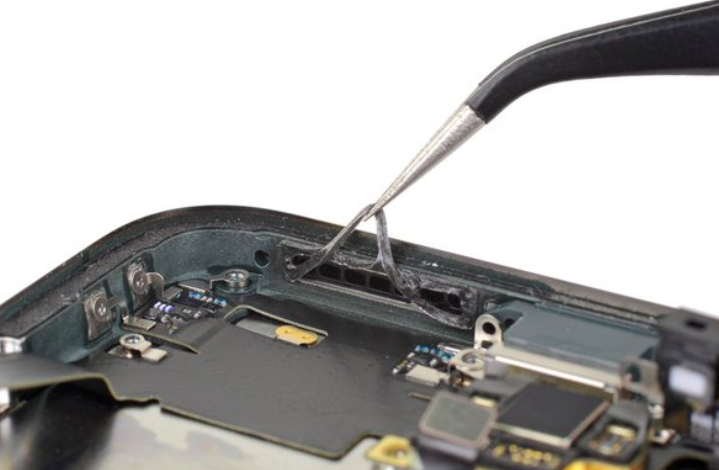

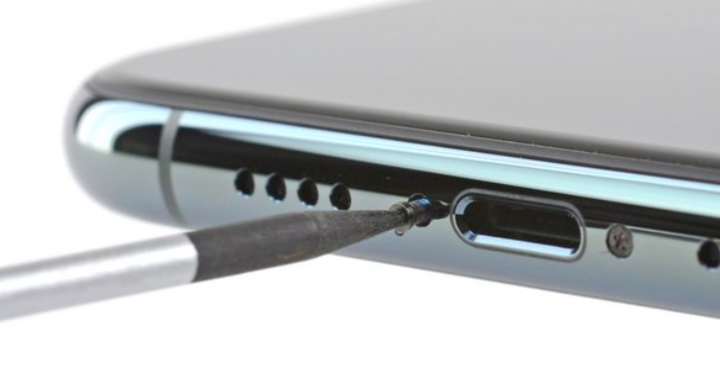

另外,虽然苹果称今年是「有史以来最防水的 iPhone」,但 iFixit 发现显示屏周围的胶粘剂和去年的手机类似,螺丝附近的垫圈也一样。

不过 iFixit 也发现手机一端的所有组件都被粘在了框架上,似乎比他们去年看到的泡沫粘合物更紧一些些,可能更好的防水性体现在这里。

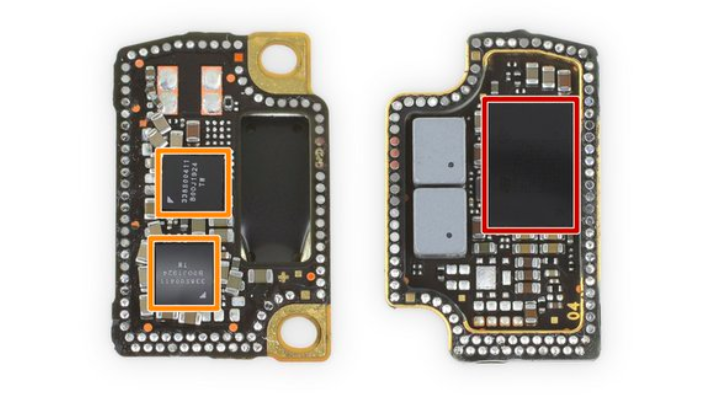

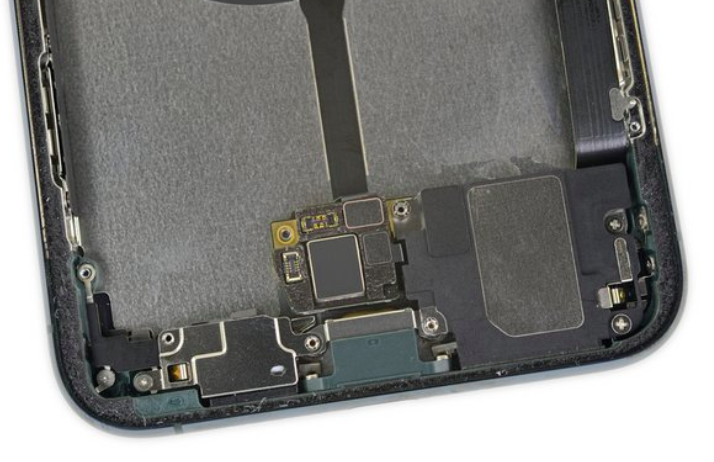

电池拿出来后,X 射线发现的那块神秘板也就出现了。

它充当了电池、无线充电线圈和 Taptic Engine 的互连载体。其中的芯片包含「意法半导体STPMB0 929AGK HQHQ96 153915、Apple 338S00411音频放大器、TI 97A8R78 SN261140 A0N0T」,所以它的存在也跟充电系统息息相关。

然后拆的,就是显示器、Lightning连接器组件等。

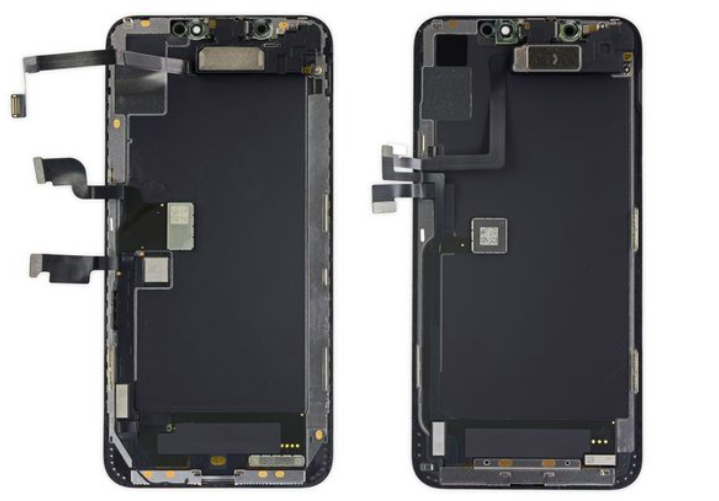

显示器是手机中最易碎的部分,而这台 iPhone 三根柔性电缆全部汇聚在同一位置,这让显示器容易拆卸,因为显示器是智能手机中最易碎的部分,所以这对手机维修来说也是一件好事。

到这里,拆解差不多就结束了。

最后,iFixit 给 iPhone 11 Pro Max 的可修复性评分为 6 分(10 是最容易修复的),与去年 iPhone XS 和 iPhone XS Max 的得分一样。iFixit 报告说道,电池比以前更容易维修,但是如果弄碎了手机的玻璃后盖,要卸下所有组件才能修好。

iFixit 的总结中,除了关于上文提到的「苹果如何做出更大的电池」,关于「双向无线充电」的发现,还有一块就是针对近日用户热议的 iPhone 内存究竟多大的问题。

此前多个消息表示 iPhone 11 配备了 6GB 内存,不过随后工信部认证信息表明新 iPhone 只有 4GB 内存,但有开发者认为新机的内存是 4+2GB,还有 2GB 给了相机,用户无法访问。

但 iFixit 这次并没找到专用的相机 RAM,所以 6GB 目前看来也就是传闻而已。

总的来说,比起去年,iPhone 11 Pro Max 的内部结构变化不大,不过如果明年苹果推出 5G 手机的话,主板结构可能会有较大的改变,一是为了放置 5G 基带,二也是为了容纳更大的电池和提供更多散热空间。

那么,看完今年「肢解」的 iPhone 11 Pro Max 后,你会想「剁手」吗?

图片来自:iFixit
