折叠屏时代,联想打算讲一个关于铰链的新故事

产品

2019-09-25 13:29

坚硬、结实,这类词语总是被用在金属啊木头啊之类的材料身上,它们不容易扭曲变形,也很难对折,当人们想要把宁折不弯的它们打开闭合时,就势必要借助某种特殊结构。

在衣柜和房门上,这种结构被叫做「合页」;而在笔记本电脑上,类似的转轴结构则被称之为「铰链」。虽然叫法不同,但显而易见的是,它们都能让与之相连的物体实现转动打开的形态改变

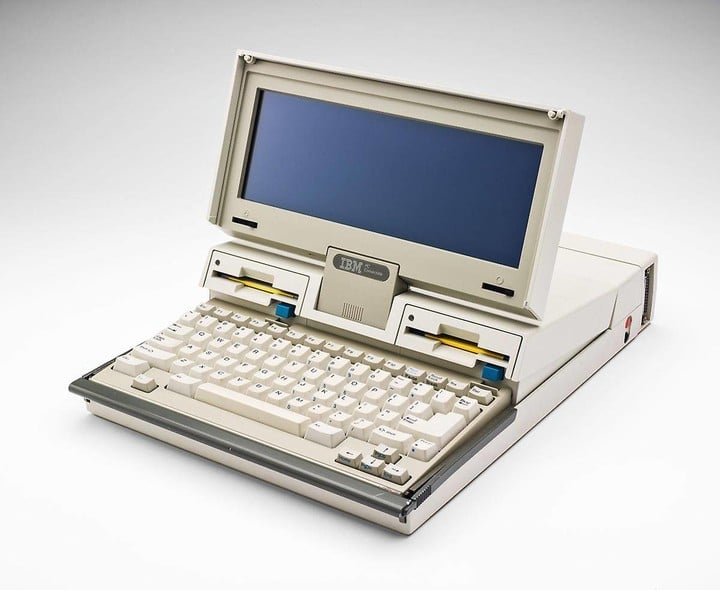

1982 年,IBM 设计了一款名为 PC Convertible 的手提式电脑。在这款重达 14 公斤的设备上,你已经能看到现在我们常见的翻转屏幕和开合后才能看到的键盘,而它们的连接处就采用了简单的转轴设计。

而在 1985 年,东芝还推出一款名为 T1100 的笔记本电脑,同样也为后续的笔记本转轴设计带来的深远的意义。

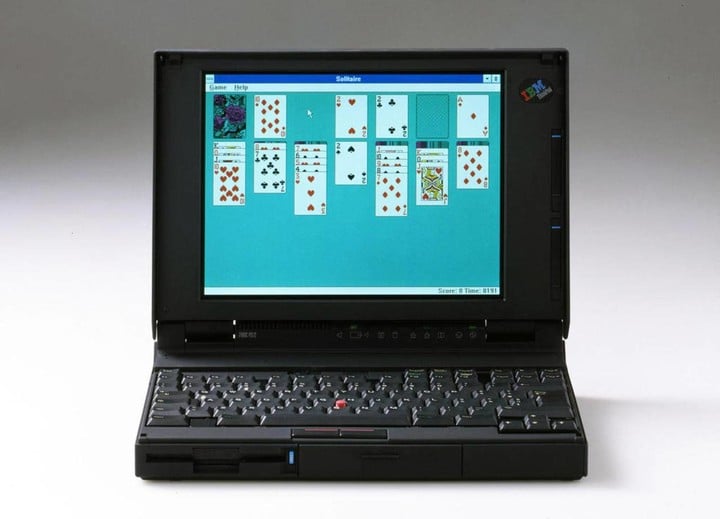

到了 1992 年,第一台 ThinkPad 面世,它的体积得到了最大程度的缩减,不再有屏幕后面的笨重外壳,转轴也随着变长以便更好地固定屏幕,类似的设计也间接影响了其它商用笔记本。

哪怕到了今天,笔记本电脑朝着更轻更薄的方向发展,但你在市面上看到的绝大部分设备外观,依旧在沿用这种传统的开合结构。

剩下还可以改变的,就只有尺寸、厚度以及与各类元器件相关的配置了,但不易被人察觉的细节变化还是在继续,铰链便是其中一点,它不仅决定了屏幕的开合角度,也影响着笔记本电脑的结构稳定性。

起初,大部分笔记本转轴只是做到了 130 度的开合,这已经足以应付日常使用场景,但随着设备的重量、厚度的不断缩减,笔记本的使用场景也不再局限于办公室等固定场景,而可以出现在客厅沙发,卧室的床,甚至是你的膝盖上。

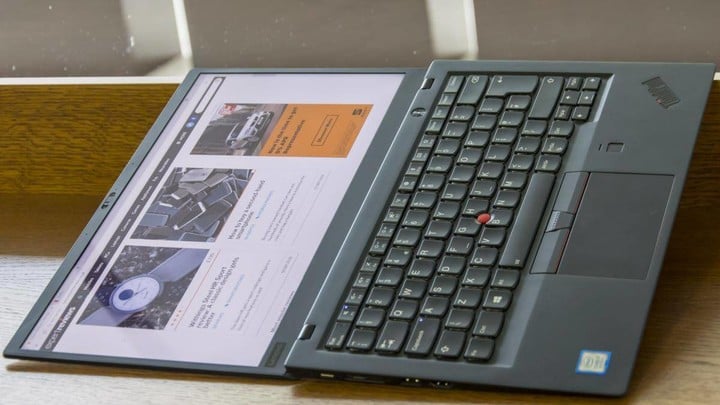

使用场景扩展后,笔记本屏幕作为平常被用户注视最多的区域,只有 130 度的开合角显然有些尴尬了。也因如此,我们开始迎来支持 180 度旋转的铰链设计,比如联想 ThinkPad X1 Carbon 系列,有的笔记本甚至还做到了 360 度的翻转重合。

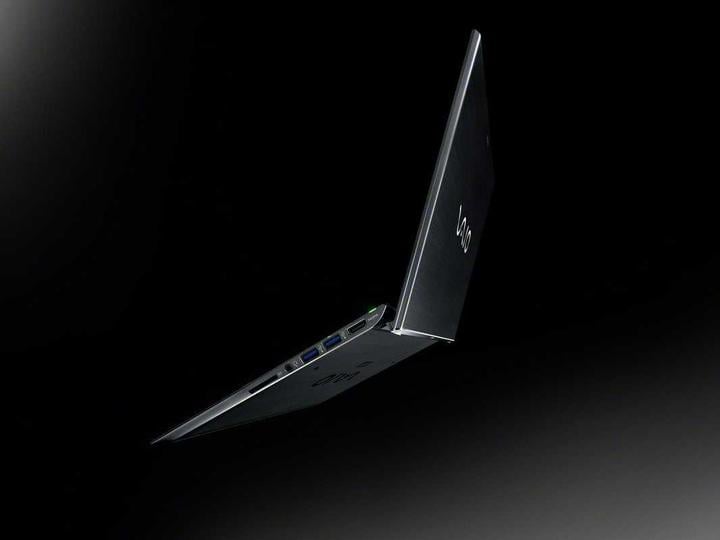

另外,铰链的发展中也融入了一些人性化的考虑。在戴尔最早的 Adamo XPS 以及索尼 VAIO 笔记本上,铰链在开合时就会同时充当「垫脚」,它会自动抬高整个机身,实现一个小支架的效果。这样不仅能让键盘更符合人体工学的设计,机身底部也可以留出更多空隙来满足散热需求。

大角度翻转的笔记本成了新主流,因为用户需求变了

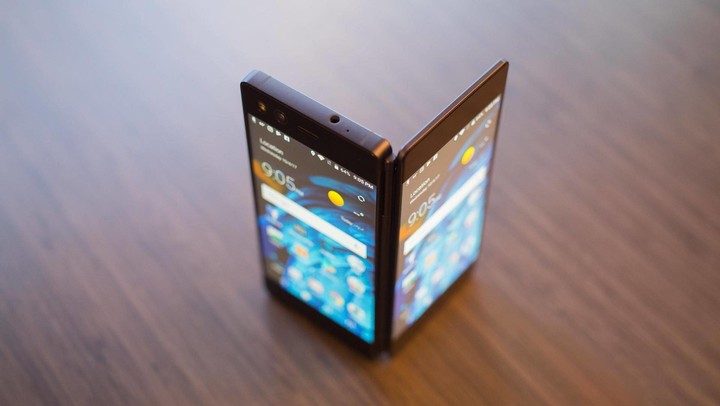

按发展历程来说,笔记本电脑无疑是要早于智能手机的。所以,我们经常会在移动端看到一些笔记本电脑的形态缩影,不管是最早的翻盖手机,还是现在的双屏手机,都是很典型的例子。



为了解决屏幕的折叠问题,这类手机也采用了与传统笔记本电脑十分相似的铰链结构,区别只是在于将实体键盘的那部分换成了手机常用的触控屏幕。

不过,正如前文所说,用户对于笔记本电脑使用场景的转变,也间接驱动了笔记本形态的重新设计。如果想要实现更大角度的开合,甚至是二合一的可拆卸形态,转轴结构也必须要做出革新。



这里不得不提及联想 YOGA ,自从 2011 年英特尔提出主打轻薄的超极本概念后,联想在笔记本、平板电脑、二合一等产品形态上做了不少改进和革新,而诞生于 2013 年的 Yoga 更是从最开始就实现了 360 度开合的折叠形态。

事实上,在联想内部,YOGA 系列产品被称为是「十年磨一剑」,这是因为联想的首款双轴笔记本是从 2003 年开始的,至 2013 年正好 10 年。

尤其在 PC 产业创新受阻的环境下,YOGA 也成了当时市场上最具品牌辨识度的笔记本产品系列。

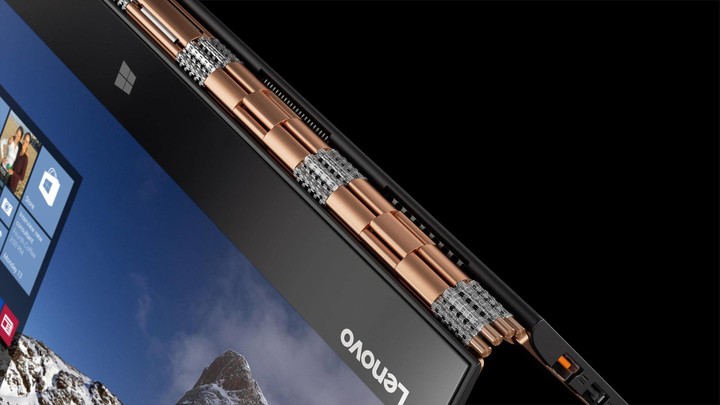

它的创新在于中间采用的表带式铰链,据说灵感来自发展史悠久的腕表工艺,共由超过 800 个零件所组成,可以确保数万次的翻转寿命。

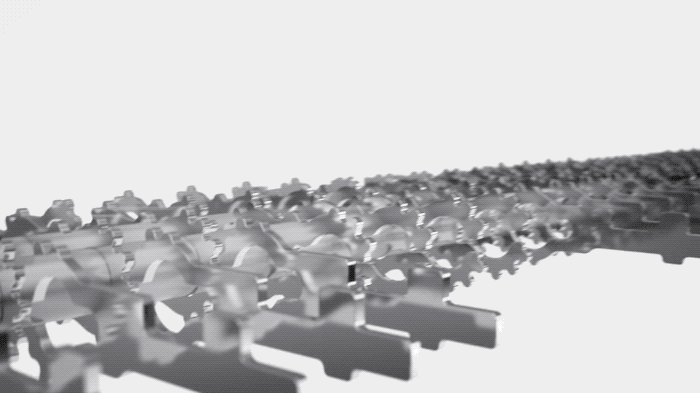

加上六段式的互锁齿轮结构,这种表带式铰链也能以足够的阻力来实现任意角度的翻转。

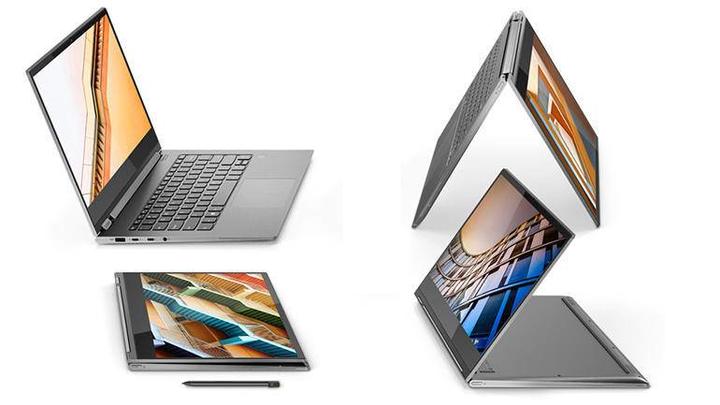

借助这条铰链,YOGA 笔记本可以轻松地旋转成多种模式,包括笔记本电脑、平板、站立和帐篷模式。等于说只要用户愿意,就能在任何一个角度将 YOGA 笔记本固定住。

这也是联想首次在笔记本电脑中引入「多形态多场景」的概念,不再将 PC 局限于传统的桌面办公设备。

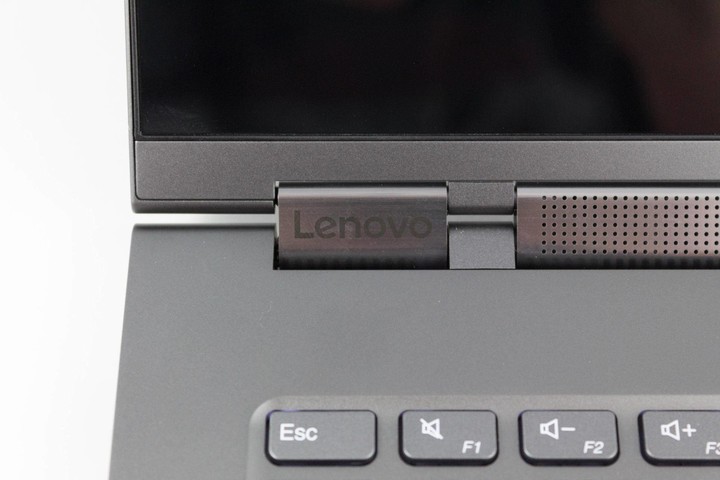

到了最新一代的 YOGA 7 Pro,联想的工程师们已经可以将铰链隐藏在转轴外壳之内,让产品外观看起来更为简洁,而三段式的阻尼设计则可以避免转动时的松动感。

值得一提的是,工程师甚至还在这根转轴内部放入了外放的扬声器,等于说笔记本在任何角度下都可以确保发声方向正对着用户,实现最佳的影音效果。



在联想的表链式设计后,微软的 Surface Book 也在转轴领域采取了类似的改进。据悉,微软的设计团队最初就是想做一款类似「书」的笔记本,同时还希望能融合平板与笔记本这两种形态,所以屏幕也要设计成可分离的。

但这么做的难点在于,如果屏幕要作为平板独立运行,就不得不将芯片、硬盘等部分核心元件放在屏幕那侧,而非传统的键盘面,这显然会影响笔记本的重心,转轴也必须要进行重新设计。

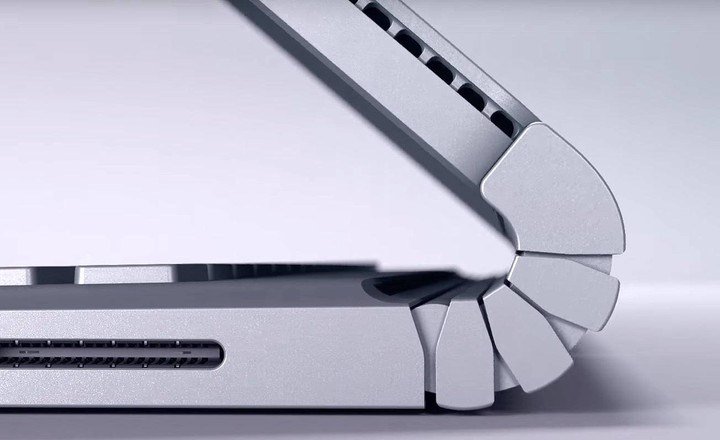

为了解决这个问题,微软采用了一种卷轴式的铰链结构,虽然较大的弧度令 Surface Book 无法完全闭合,但它通过延展出的铝合金来改变底座的受力点,支撑起变重的屏幕,确保了整台笔记本的平衡性。

可以说,联想、微软等厂商在铰链结构上的探索,也可以被视为当下笔记本电脑行业发展的缩影。一时间,各种混合形态的笔记本铺天盖地而来,吸引着新一代消费者的目光,并取悦那些想要看到创新点的老用户们。

笔记本的铰链是如何炼成的?

翻转屏已经成为当代笔记本电脑的新主流,也影响了背后生产它们的工厂。

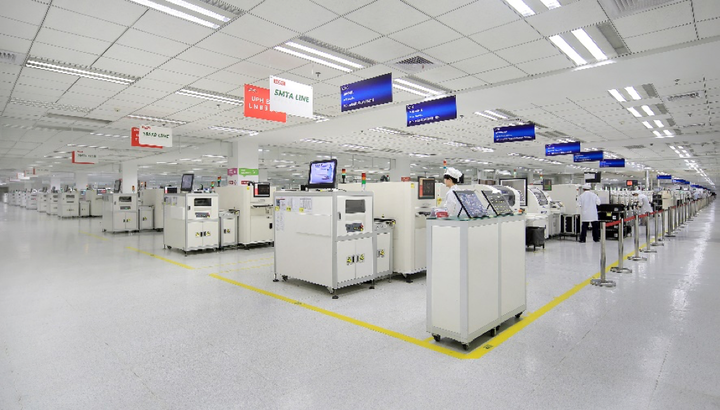

在联想位于合肥的联宝工厂中,我们也得以一窥笔记本转轴与铰链的生产测试环节。

在参观工厂时,我们发现笔记本电脑的制造与智能手机的生产流程十分相似,两者都需要经历实验室的跌落、质检等一系列测试,并在生产车间进行主板贴片、焊接、成品检验、产品包装等工序,最后再运往全球各地。

在过去 7 年里,这座全球最大的 PC 工厂已经累计出货超过 1.2 亿台,仅 2018 年就达到了 2300 万台。

这其中显然少不了各种自动化设备。据工作人员介绍,联宝工厂内有一条被称为「维纳斯」的生产线,自动化率已经达到了 75%,为业界最高。其中就有一款专门为主板焊接各种元件的高速贴片机,你在流水线开头看到的可能还是一块裸铜的光板,到了末端就直接变成了贴装了完整零件的电脑主板。

联想全球供应链高级副总裁关伟告诉爱范儿,联想在生产时会采用一种复杂的「批量柔性生产」方案。比如说像联想 ThinkPad X1 Carbon 这样的高端笔记本,配置组合五花八门,但即使有一个配置仅有一台的数量需求,工厂也可以将这些复杂的需求进行智能匹配,在最短的周期内完成生产。

为了让流水线达到最高效率,工程师还会在设计阶段就解决大部分问题,实现更快速的组装,快速爬升产能。

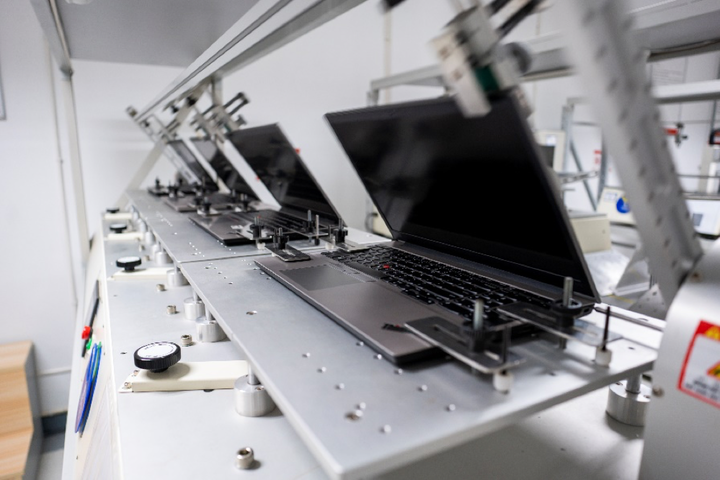

以笔记本的转轴和铰链为例,我就在联想测试实验室中就看到了数台固定在铰链扭力试验机上的笔记本,它们的屏幕正处于反复开合的状态,丝毫没有停下来的迹象。

根据联想工程师介绍,这些机器可以精确地测量笔记本铰链的力矩与旋转角度的变化曲线,还可以自定义速度、目标次数及暂停时间等。

放在平时,每台新品正式上产线前,都需要先经历上千次的扭力实验。

这还不算完,像 YOGA 7 Pro 这样开合角度较大的笔记本,实验室内还有另外一套专门的测试设备,测试项目也就变成 360 度的反复开合,确保在后续生产中不会出现明显的疏漏。

折叠屏会成为 PC 行业的下一个「杀手锏」吗?

当铰链技术和基础配套设施已经足以支撑可翻转笔记本进入到商用领域,人们找到了解决「大屏与便携」矛盾问题的突破口。

消费电子产品正在迎来新的变化,而折叠屏就是下一个目标。

时至今年,我们已经看到了三星、华为这些手机厂商推出的折叠屏手机,它们开始大胆地采用新工艺结构和屏幕技术,试图抢先获得来自市场和消费者的认可。

但折叠屏设备真的是下一个「杀手级」设备吗?现在还没人知道答案。

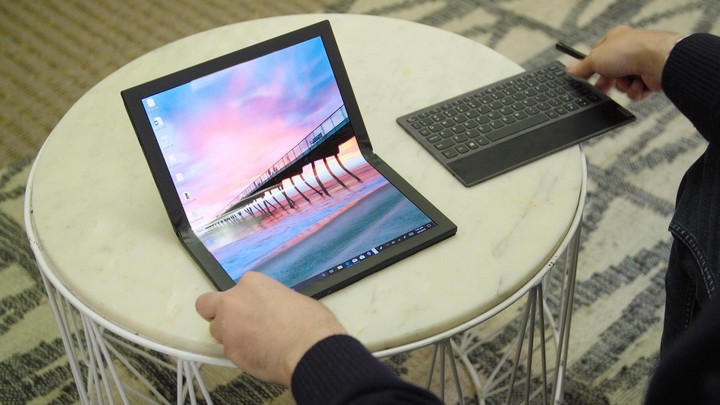

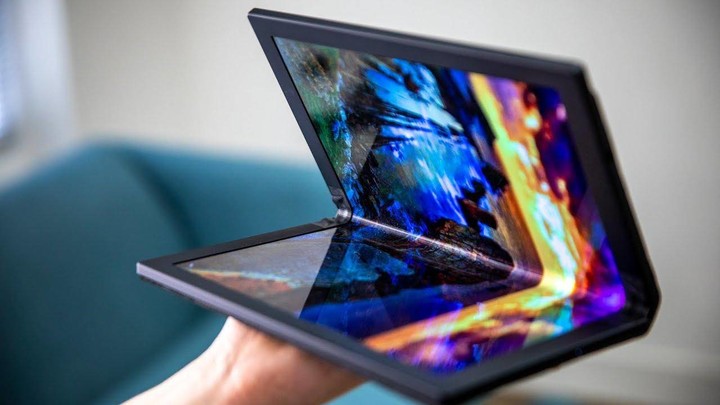

事实上,上半年联想也曾展示过一台 ThinkPad X1 的折叠屏原型机。与现有的双屏 Yoga 笔记本不同,它的正面就是完整的一块屏幕,而不再由铰链分成上下两半,

这也证明折叠屏 PC 同样具备落地的可行性,但在硬件之外,折叠屏的软件以及第三方开发者支持仍然十分重要。

同时,在刚才所说的铰链设计上,厂商也要考虑柔性屏弯折时的稳定性与耐用性。尤其是今年三星 Galaxy Fold 在临近上市前就遭遇到结构故障的滑铁卢,更是让广大消费者对折叠屏设备的未来捏了一把汗。

对于联想在折叠屏产品上的未来布局,关伟在采访中告诉爱范儿,每当一种新工艺或新材质的出现,背后都会有相当大的投入。这涉及到整个研发、生产、制造,甚至是前期的预研工作,而联想这些年也一直在布局这方面的技术。

「一个美国运营商人员告诉我,现在全球已经有超过 30 多家厂商在做折叠屏手机,这也包括了我们,但从联想的角度来看,我们一定是希望让整个质量完全符合要求,符合用户的使用习惯,才会正式去发布产品。」

关伟进一步透露,预计在今年 11 月份的 Tech World 大会上,联想就会正式展示一系列折叠屏产品,不仅包括笔记本电脑,还包括智能手机。

到了 2020 年,联想工厂还会有专门生产折叠屏设备的产线,这也意味着联想的折叠屏设备已经进入到量产的最后阶段。

必须要承认的是,联想依旧拥有对 PC 产品的敏锐判断力,也是这家已经成立 35 周年的公司能长期保持全球 PC 市场排名第一的原因。这种自信的底气,始终源于对新兴技术的提前布局,而在即将到来的折叠屏时代,联想也比很多人想象中要走得更远。
