iPhone 5 拆解全过程

今早 iFixit 爆出美国用户拆解 iPhone 5 的全程图片直播，拆解全过程在 Twitter 上进行了更新，各位一睹为快吧！

两年前面世的 iPhone 4/4S 专用的 5 点 Pentalobe 螺丝刀依然可以用来拆解 iPhone 5，但螺丝和之前发售的 iPhone4/4S 专用拆解套装中的螺丝有些许不同。

没错，这是一个吸盘！上次见到这东西还是在拆解 3GS 的时候。

iPhone 5 是需要从前面打开的，因此更换屏幕就变得更加容易，特别是相较于 iPhone 4S 来说——拆解它的屏幕需要 38 个步骤。

屏幕的连接头和逻辑板之间使用“非常普通”的十字槽头螺钉链接。

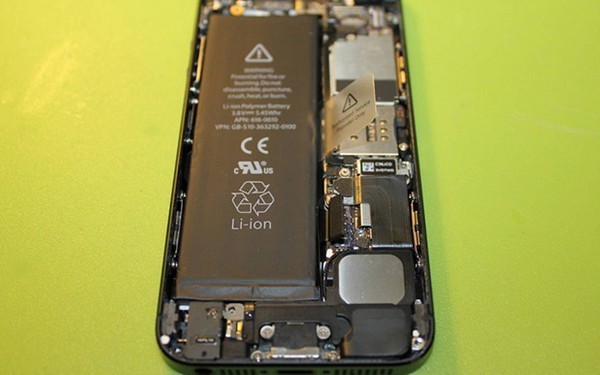

电池、扬声器、摄像头等内部构造一目了然。

现在开始拆解电池。三颗螺丝钉和一个金属支架将电池连接在逻辑板上。

iPhone 5 的新电池比 iPhone 4S 拥有更高的电压和更大容量，来比较一下三种手机 的电池情况：

•  iPhone 5 电池：3.8V – 5.45Wh – 1434mAh。通话时间： 约 8 小时（3G通话）。待机时间：约 225 小时。
•  iPhone 4S  电池：3.7V – 5.3Wh – 1432mAh.。通话时间： 约 8 小时（3G通话）。待机时间：约 200 小时。
•  Samsung Galaxy S III  电池: 3.8V – 7.98Wh – 2100mAh. 约 11 小时 40 分钟（3G通话）。待机时间：约 790 小时。

内部发现很多金属框架间的触体，比如前、后摄像头的金属框架就被一个金属触体相连接，但目前尚不清楚具体功能。

几个天线连接器被螺丝稳稳地固定在顶部。

从后盖上取出逻辑板，800 万像素 iSight 摄像头同时被取出。

主角登场——A6 芯片。

• 意法半导体公司 LIS331DLH (2233/DSH/GFGHA) 超低功耗高性能三轴线性加速表
•  博通 BCM5976 触摸屏控制器
•  Apple A6 芯片
•  高通 MDM9615M LTE 调制解调器
•  RTR8600 多频带/模式 射频收发器，在 Samsung Galaxy S III 里也发现了同样的部件。

我们现在可以确认高通 MDM9615M 是一块 4G LTE 芯片。

Lightning 接插件部分内含了耳机插孔、扬声器和低音麦克风。低音麦克风被挤在 Ligntning 接口和耳机插孔之间，并且藏在一个看起来很像扬声器格栅的东西后面。

现在进入称重环节。iPhone 5 的整个后盖重量和 4S 上玻璃部分的重量差不多。

扬声器和屏幕部分之间由两个弹簧触点相连接。4S 上的扬声器是用十分脆弱的电源钮带状电缆粘接上去的，而且拆卸过程十分复杂。

经典的 home 键被一个金属支架支撑，目前还不清楚是否更耐用，但可以肯定的是更换起来更加方便了。

LCD 部分的拆卸也很容易。上图中这个灰白色的方块也许可能起保护作用或者用来散热，不过从螺丝附近设置的弹簧触点来看，这块板很有可能在电路中用来接地。

接下来是 iPhone 5 的一大卖点——升级后的 800 万像素 iSight 摄像头。

两代摄像头对比（右边为 iPhone 4S）
