在 2013 年的最后一天,著名拆解网站 iFixit 给我们带来了年度压轴拆解,来自苹果的年度重磅产品 Mac Pro,好在作为一款电脑主机,Mac Pro 不是像 HTC One 那样拆了就装不回去的设备,所以我们也就不用担心售价不菲的 Mac Pro 就此由 “垃圾桶” 变成真正的垃圾桶了。

即使是以土豪著称的 iFixit 也选择了 Mac Pro 的入门版本,售价 2999 美元的那款,所以这次拆解的配置也以这款机型为准,不同售价配置也有所不同。

这款 2999 美元的 Mac Pro 基本配置是:

  • 四核 Intel Xeon E5 处理器,可 Turbo Boost 到 3.9 GHz;
  • 12GB(3 个 4GB),1866MHz DDR3 ECC 内存;
  • 双 AMD FirePro D300 显卡,每个有 2GB GDDR5 VRAM;
  • 闪存为 256GB PCIe;
  • 支持 802.11ac Wi-Fi,蓝牙 4.0

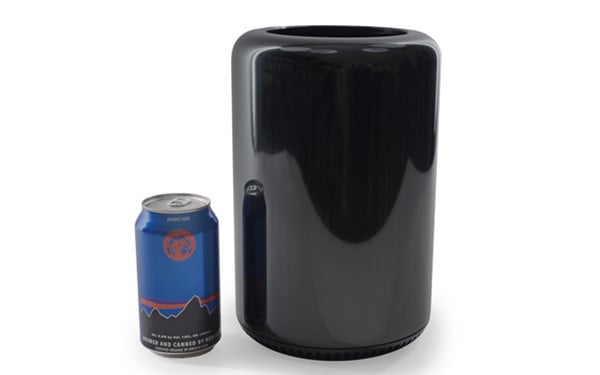

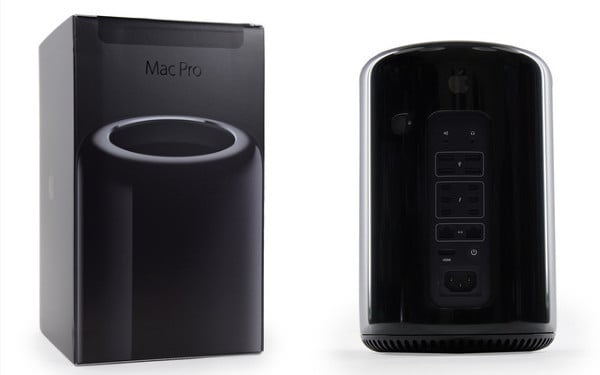

虽然整体售价不便宜,但是由于最近廉政风吹得比较紧,连月饼的包装都朴素了不少,Mac Pro 的包装还是非常低调和简单。机身后面的接口有 3.5mm 耳机孔;四个 USB 3.0;6 个 Thunderbolt 2;两个千兆以太网接口;HDMI 1.4 输出口。

TWDJ25QxKFlMOXfX

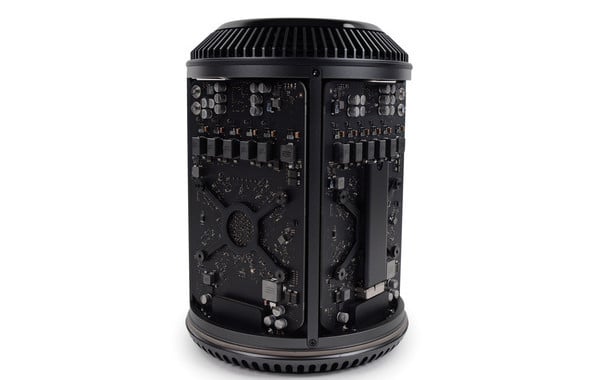

把 Mac Pro 的光洁的外壳拿掉,就是呈现出下面的样子,许多零配件都可以看到。最明显的是两个显卡和 SSD。

tHUUh4CP3qXn16VE

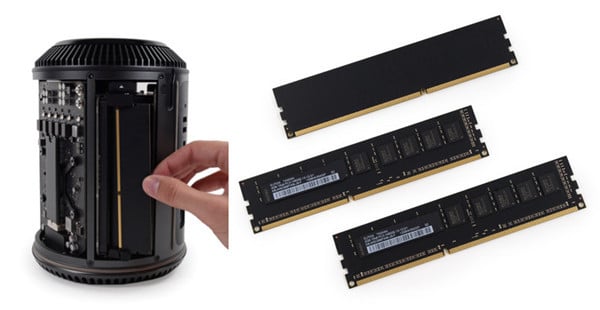

稍微换个方向,就可以看到 Mac Pro 所使用的 Elpida EBJ04EG8BFWB-JS-F 4 GB DDR3L 内存条了,每条 4 GB,3 条共计 12 GB 的内存。好消息是内存条很容易卸下,也很容易装上。

sKBlKZI4LKZRQkdm

Mac Pro 顶部是一个风扇供散热用,把风扇拆掉之后就可以窥见一些内部构造了。

ZyIO16UPYK1EwZdU

把显卡部分拆下,就下下面这个样子。红色部分是 AMD FirePro D300 显卡处理器;橙色部分是 Elpida W2032BBBG 2 Gb (8 x 2 Gb = 16 Gb = 2 GB) GDDR5 VRAM;黄色是 Intersil ISL 6336 6 相位 PWM 控制器。

5tgNxfdHE3ltotS2

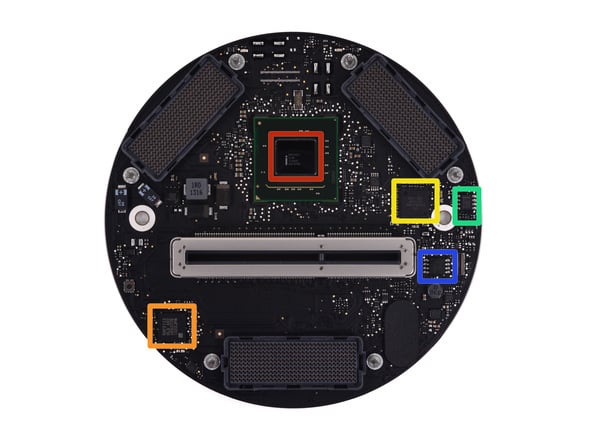

接下来是圆盘状的子板,逻辑板、双显卡、I/O 接口面板全部连接到了这块子板,上面的元件也不少。红色指示的是英特尔 BD82C602J 平台控制器中枢;橙色指示的是 R4F2113 NLG A02 AE03376;黄:ICS 932SQL435AL 3817528F;青色是德州仪器(TI)LM393 双路差动比较器;蓝色是旺宏 25L6406E 64M 位 CMOS 串行闪存。

aZGmAB5ZjtPVPNUb

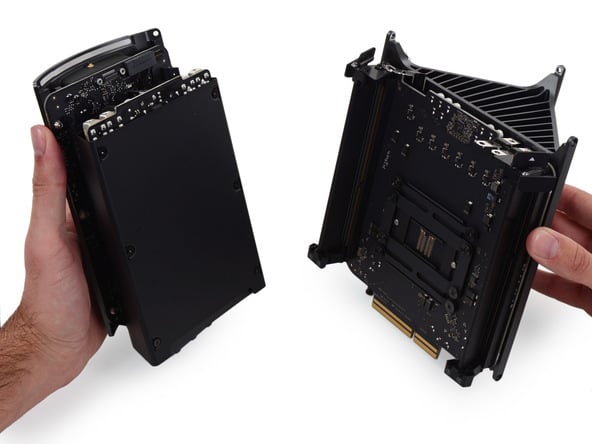

主要机身是可以分开的,话说 iFixit 编辑体毛还真浓密。

v1tJHoLPFjGZ4BxL

在上图右半部分的机身主板中,搭载着四核英特尔至强 E5-1620 v2 处理器。SejKd5hUVQM4KGCk

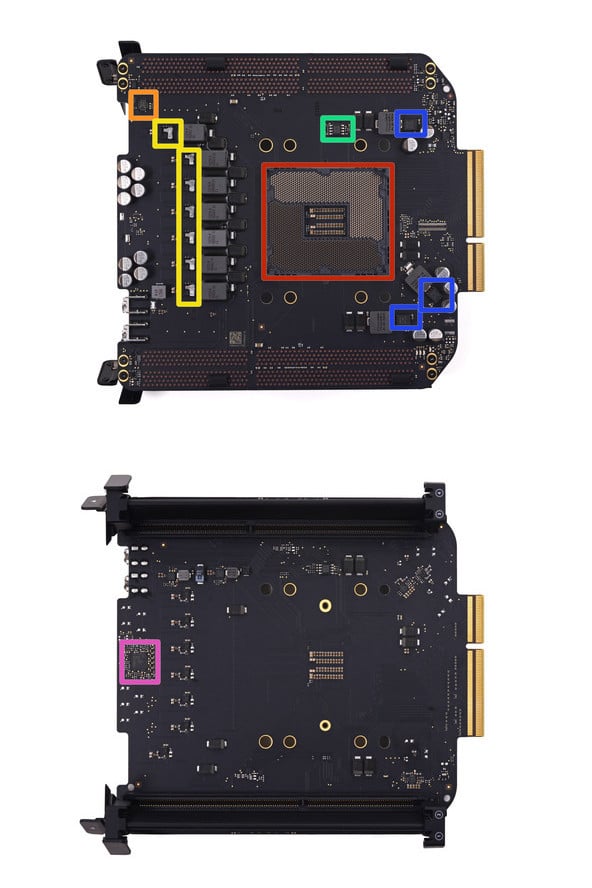

拆掉处理器的主板有其他的一些元件。红色是 LGA 2011(R 插槽)CPU 插槽;橙色是 SMSC 1428-7 3233E5A;黄色是 IR C F3575 3X3YP;青色是 NXP PA9517A 电平转换 I2C 总线中继器;蓝色是德州仪器 58872D。

2Ss2soPCZphUBEPw

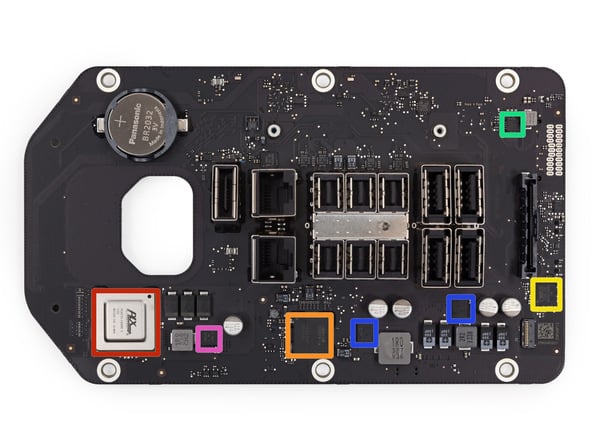

和主板部分相对的是接口部分,接口面板分为正反两部分。下面是可以看见接口的那一面。红色是 PLX  PEX8723 PCI Express 开关;橙色是英特尔 DSL5520 Thunderbolt 2 控制器;黄色是 Cirrus 4208- CRZ 音频编解码器;青色是 Intersil 14AIRZ F335QV;蓝色是德州仪器 58888D;水红色是德州仪器 58872D。

XhGBBKpAXc3SZwGp

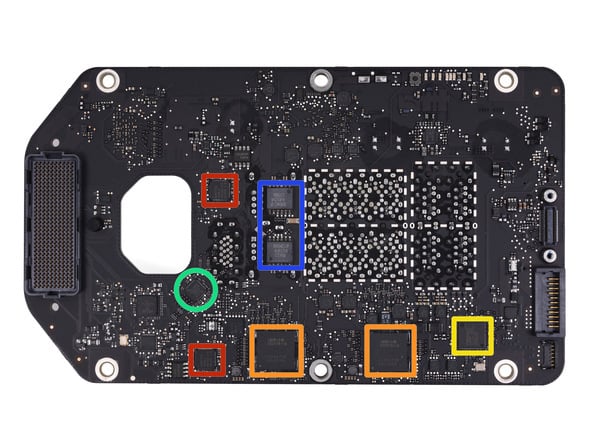

下面是这块面板的背部,很可能会让有所谓的 “密集事物恐惧症” 的人感到不适。其中红色是博通 BCM57762 千兆以太网控制器;橙色是英特尔 DSL5520 Thunderbolt 2 控制器;黄色是 Fresco Logic FL1100 4-端口 USB 3.0 主机控制器;青色是 Parade PS8401A HDMI 抖动信号去除控制晶片;蓝色是台达 8904C -F。

fELBTnt31QhnDsqq (2)

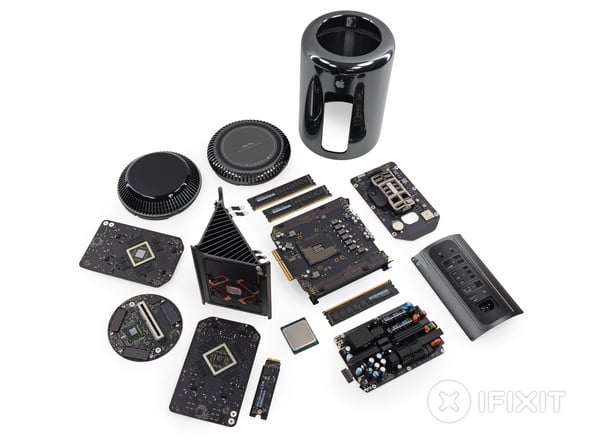

接下来是一张全家福了。

RtFlKRIVD1AnbWMo

iFixit 给 Mac Pro 的可拆解维修难易度给出了 8 分(最易拆解维修是 10 分)的评价,表示 Mac Pro 还是比较容易拆解维修的。这一点在拆解过程中也可以发现,无论是外壳还是风扇,都很容易拆下装上,CPU 甚至还可以更换升级,没有使用胶水等不可逆的连接方式,大多数是普通的螺丝钉固定。

不过由于 Mac Pro 结构非常紧凑,布局精密,再加之机器本身比较昂贵,所以普通用户最好还是不要犯险进行拆解维修了。



题图及配图来自:iFixit
