Kindle Voyage 拆解:4 GB 存储的旗舰阅读器

产品

2014-11-17 01:47

9 月,亚马逊发布了全新的电子书阅读器 Kindle Voyage,配置大幅度提升,当然价格也也提高到了 199 美元起,中国地区 1999 元限量发售。10 月 21 日,Kindle Voyage 开始出货。

知名拆解大神 iFixit 对 Kindle Voyage 做了细致的 “解剖”,来看看这款旗舰的电子书阅读器到底进步了多少。

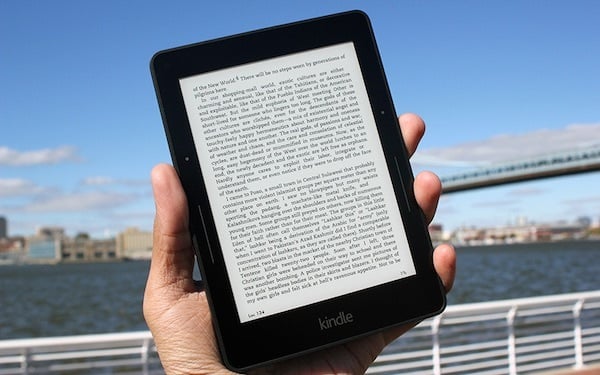

Kindle Voyage 采用了 6 英寸的屏幕,机身的存储空间也上升到 4GB,厚度 7.6 毫米,比前代产品都要薄。

ProxjOHS2vGpTFTl

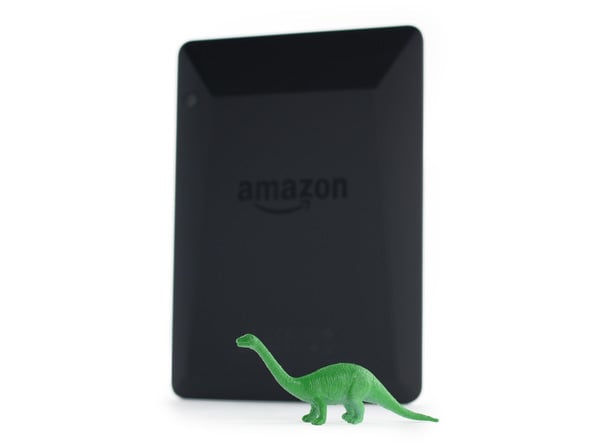

Kindle Voyage 一改过去的凹陷设计,屏幕与周围的边框齐平,屏幕面板采用强化玻璃,玻璃盖经过微蚀刻处理,可以漫射光源,一方面确保光线下无眩光,另一方面保证类似纸张的触感。机身背面设计语言开始和 Kindle Fire 统一,同样变得有棱有角,而且还覆盖了镁铝合金,材质上有所提升,不再是老土的灰色塑料。

jbAKp31QGbRpKtAS

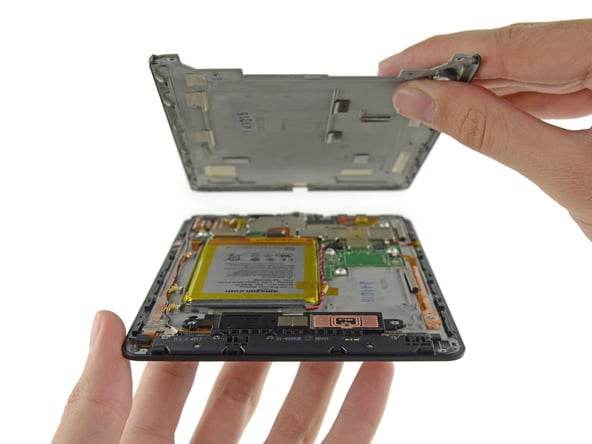

iFixit 就先从这个背壳开始拆解。iFixit 发现,后盖非常容易打开,这是因为它没有使用粘合剂来固定,干净利落。

kqFsMJPmbvPLmRZs

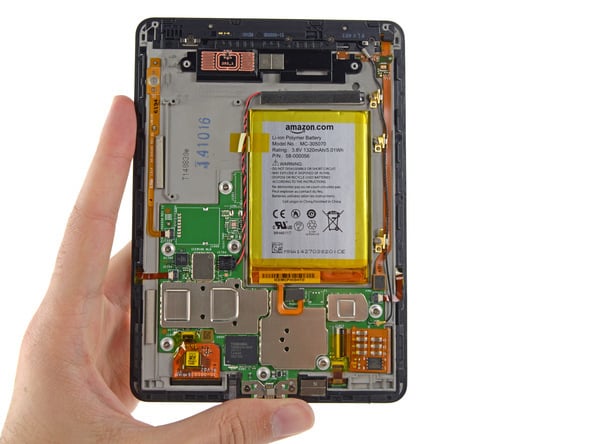

打开后盖后,就看到了主面板了。由于多了很多功能,Kindle Voyage 相比上代产品,主板复杂了很多,可以看到很多的带状电缆和 ZIF 连接器。

Ekd5Y6Pe3JPUTh42

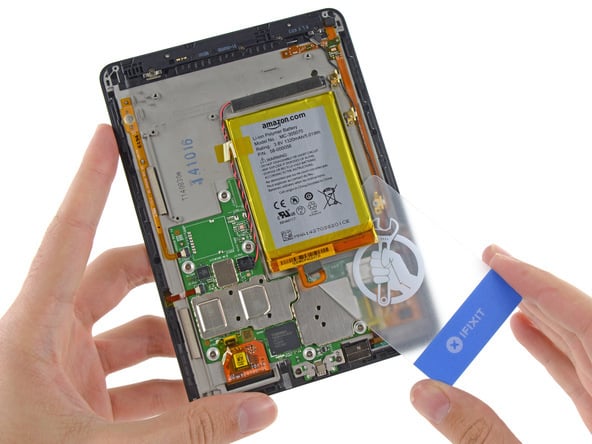

Kindle Voyage 的电池是 1320 毫安时,亚马逊称它提供的续航长达 6 周,上代产品是 4 周。

K5Ehct4FMVYwoveW

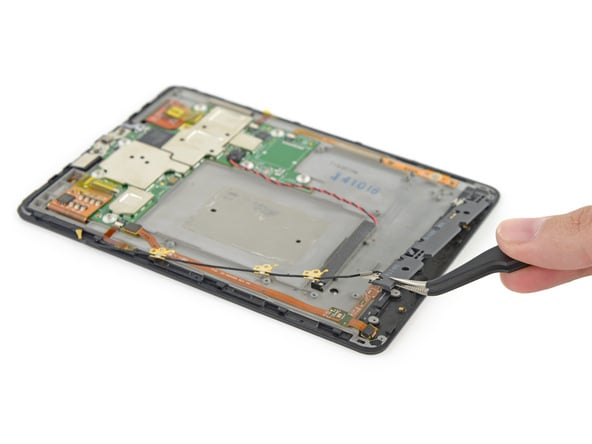

Wi-Fi 天线

Q5CieRJLnEkqtU1m

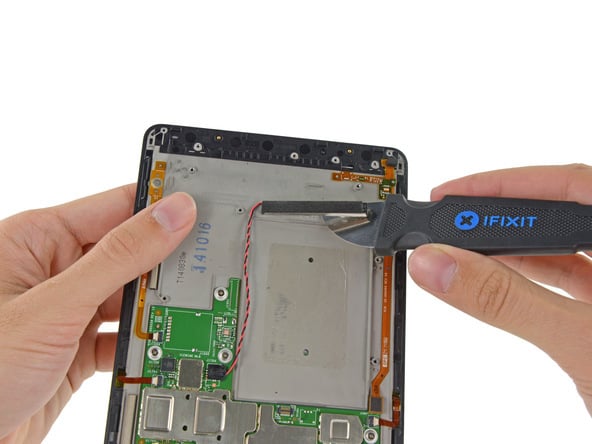

压电式触动振动器,正是它和 PagePress 的传感器协同工作。

ZpeTLiM1cGtBd4ra

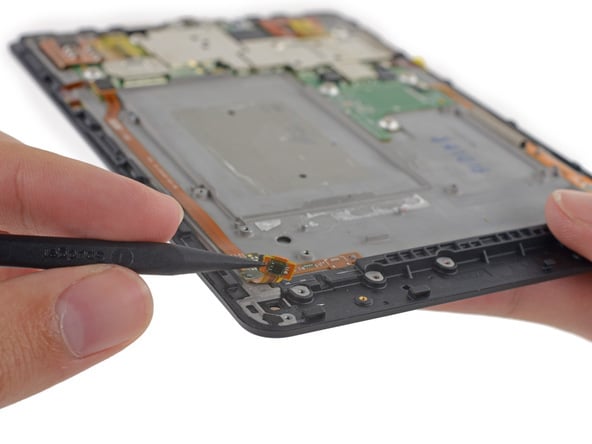

环境光传感器,可以自动调节屏幕亮度。

yCh231EAAVZXCAkQ

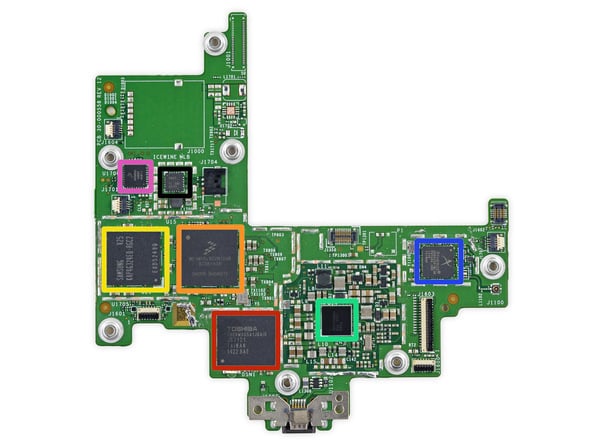

将主板取下。其中的组件依次为:

  • 红色:东芝 4GB 闪存
  • 橘色:飞思卡尔半导体 MCIMX6L8DVN10AB 处理器
  • 黄色:三星 512 MB SDRAM
  • 绿色:电源管理集成电路(PMIC)
  • 蓝色:WLAN 控制器
  • 紫色:飞思卡尔半导体 M05R5V 1N96F ACBIT
  • 黑色:德州仪器压电式触觉驱动器

Yg6ogrmFgSWXNBCP

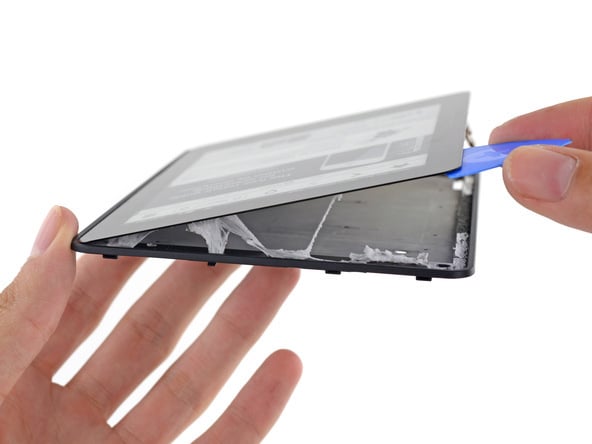

接下来拆下屏幕,屏幕的粘合剂柔软厚实。

RUNEGKiSt3SWgNSO

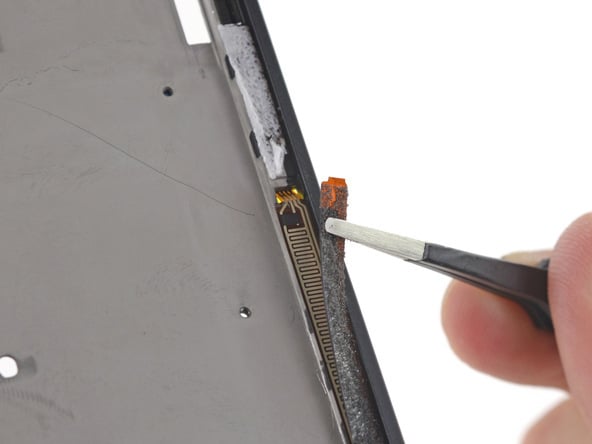

最后是 PagePress 传感器,它同样是用粘合剂站在屏幕下方。

QYvoMFW1hdpQcerS

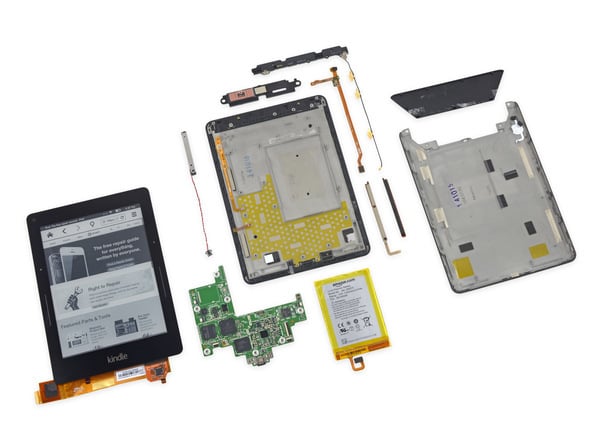

最后,iFixit 给出了 7/10 分的维修难度系数,表示 Kindle Voyage “很容易拆解”。

内部的几个部件是分开的,可以单独更换,屏幕的粘合剂很柔软,合适的工具可以方便的打开屏幕。

不过,电池的粘合力太强是其失分的原因之一,另外屏幕的保护玻璃和电子墨水屏是焊在一起的,这也在一定程度上增加了其维修的成本。



题图来自 engadget 插图来自 iFixit
