iPhone 6s Plus 拆解:重二十克原因在这儿

产品

2015-09-26 19:06

富土康质检员张全蛋曾说过,“苹果是不需要质检的,因为哪怕做得再差,也会被一抢而空”。这是一句充满戏谑的调侃,不过新 iPhone 内部做工好不好、到底是个什么构造,想必也是非常多的消费者想要知道的,即使他们昨天已经收到了 iPhone 6s/6s Plus。国外的拆解狂魔组织 iFixit 自然也想知道这个问题的答案,于是他们把“魔爪”伸向了 iPhone 6s Plus。

在把 iPhone 6s Plus 开膛破肚之前,我们先回顾一下 iPhone 6s Plus 的参数:

  • 5.5 吋 1080P 屏幕,支持 3D Touch 功能
  • 后置 1200 万像素摄像头/前置 500 万像素摄像头
  • A9 处理器搭配 M9 协处理器
  • 16、64、128 GB 三种储存空间可选
  • 7000 系铝合金外壳

iPhone 6sp 15

相比去年的 iPhone 6 Plus,iPhone 6s Plus 在外观上的可见变化,一是多了玫瑰金配色,二是“iPhone”字样下面多了一个“s”。iPhone 6s Plus 铝合金外壳元素组成为 91.17% 铝、7.64% 锌、0.106% 钨、0.08% 铁。值得一提的是,iFixit 拆解的 iPhone 6s Plus 型号为 A1687 ,这也是美版、港版和日版的型号。国行 iPhone 6s Plus 的型号为 A1699。

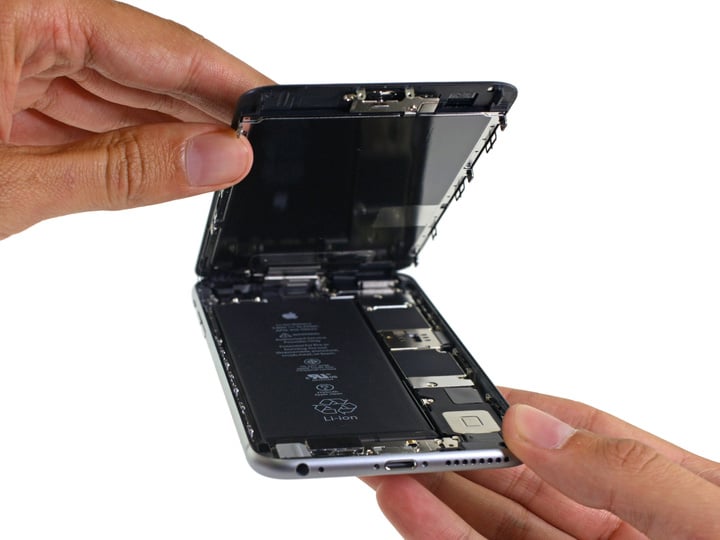

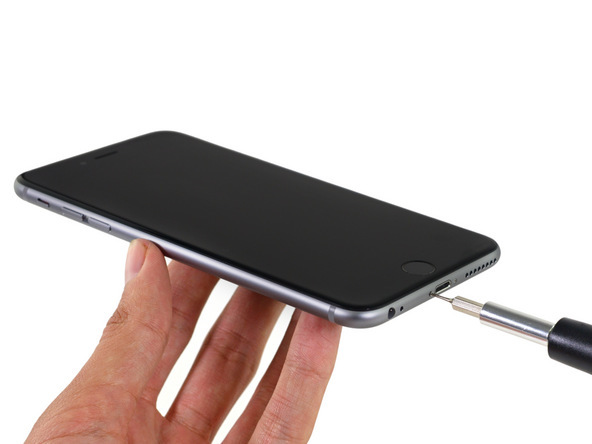

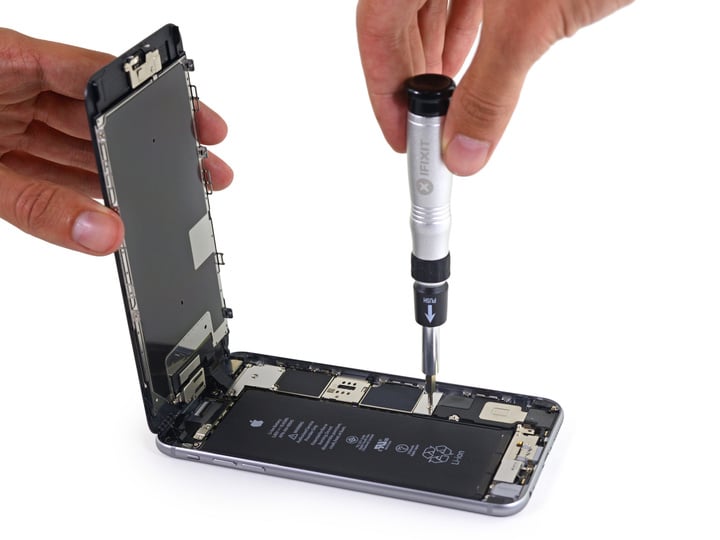

好了,开拆。

iPhone 6sp 2 iPhone 6sp 3 iPhone 6sp 4

iPhone 6sp 5

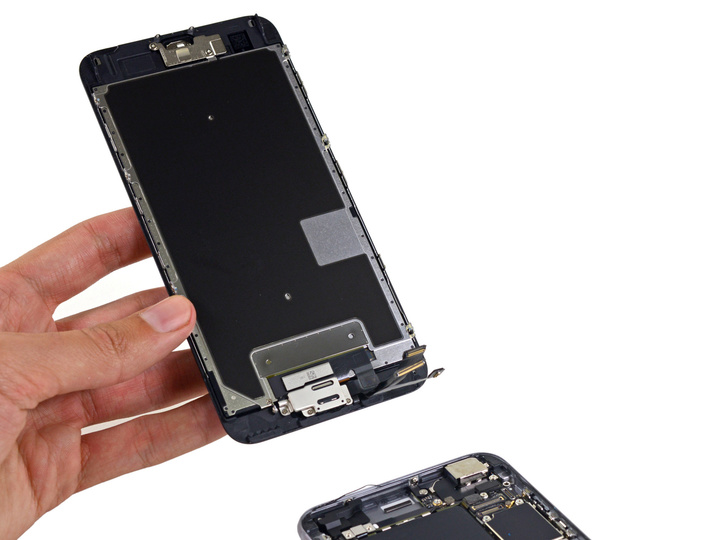

iPhone 6s Plus 的屏幕部分,集成了 3D Touch 技术,这也是 iPhone 6s Plus 比去年的 iPhone 6 Plus 重二十克的原因所在。

iPhone 6sp 6

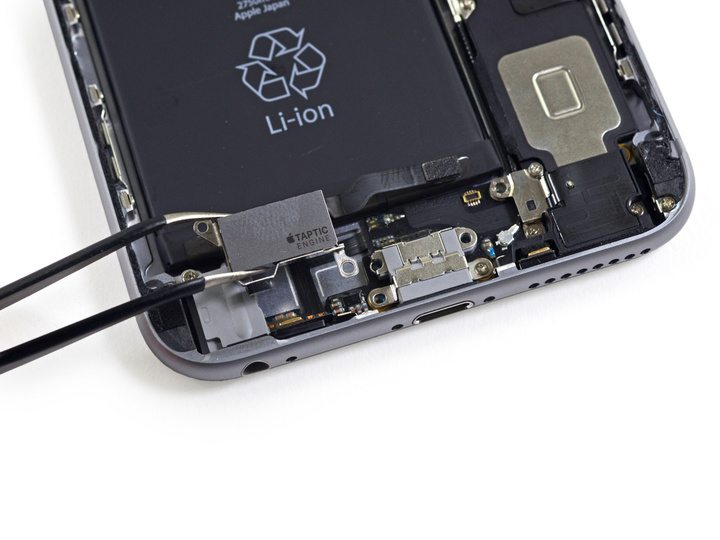

Taptic Engine 部件,iPhone 6s Plus 的 Taptic Engine 尺寸为 15 x 8 x 4.9 毫米,而 iPhone 6s 的为 35 x 6 x 3.2 毫米。

iPhone 6sp 7

众人关注的电池,iPhone 6s Plus 的电池容量为 2750 mAh,比 iPhone 6 Plus 的小了 165 mAh。没想到今年的 iPhone 6s Plus 在重了 20 克、厚了 0.2 毫米的情况下,电池还更小了。这不得不说是一件很遗憾的事,哪怕苹果官网称,今年的 iPhone 与去年的相比,续航能力几乎一致。

iPhone 6sp 8 iPhone 6sp 9

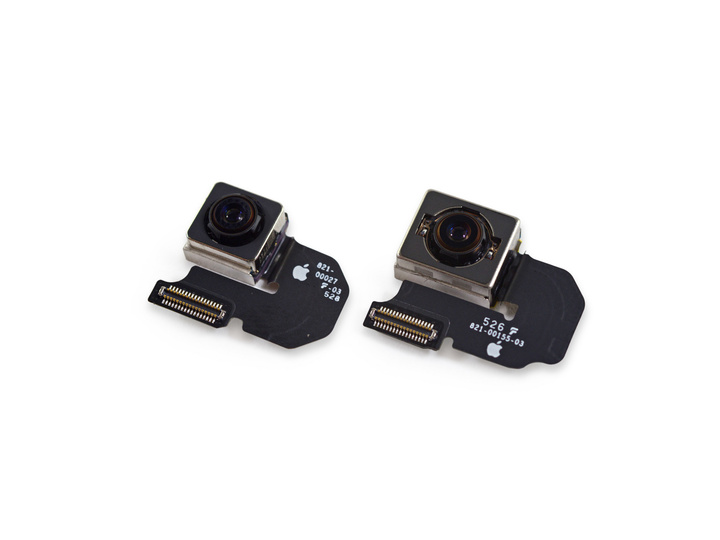

1200 万像素摄像头,由于有光学防抖功能,所以 iPhone 6s Plus 的摄像头比 iPhone 6s 的大一圈。

iPhone 6sp 10

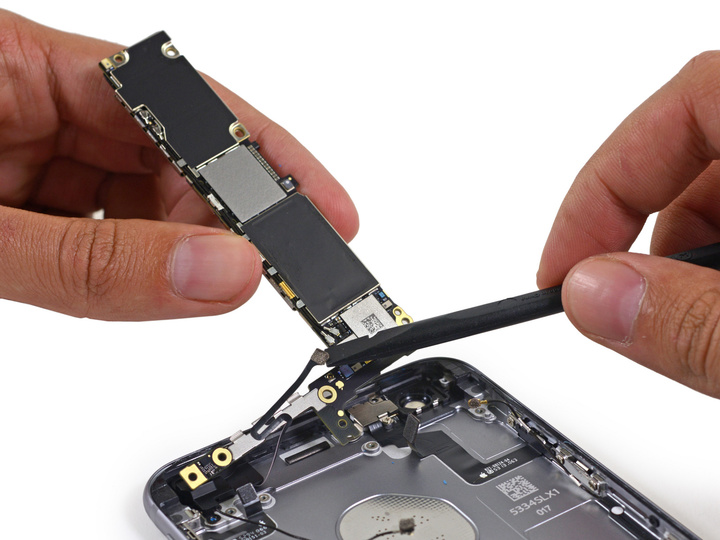

轮到主板了。

iPhone 6sp 11

红色:苹果 A9 APL1022 SoC+海力士 2GB LPDDR4 RAM(iPhone 6s 为苹果 A9 APL0898 SoC + 三星 2 GB LPDDR4 RAM)

橙色:高通 MDM9635M LTE Cat. 6 Modem

黄色:TriQuint TQF6405 功率放大器

绿色:Skyworks SKY77812 功率放大器

天蓝色:AFEM-8030 功率放大器

蓝色:高通 QFE1000 Envelope Tracking IC

iPhone 6sp 12

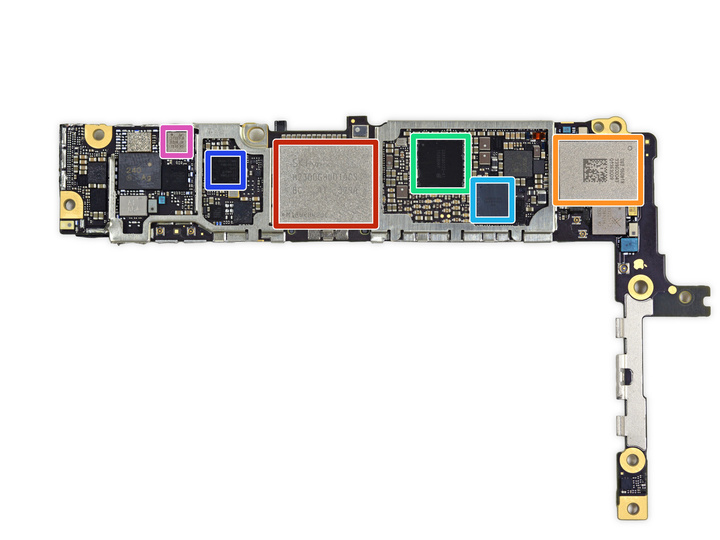

红色:海力士 16GB NAND 闪存

橙色:Universal Scientific Industrial 339S00043 Wi-Fi 模块

黄色:NXP 66V10 NFC 控制芯片

绿色:Apple/Dialog 338S00122 电源管理 IC

天蓝色:Apple/Cirrus Logic 338S00105 音频 IC

蓝色:Qualcomm PMD9635 电源管理 IC

紫色:Skyworks SKY77357 功率放大模块

iPhone 6sp 17

红色:Murata 240 前端模块

橙色:RF Micro Devices RF5150 Antenna Switch

黄色:NXP 1610A3

绿色:Apple/Cirrus Logic 338S1285 音频 IC

天蓝色:德州仪器 TPS65730A0P 电源管理 IC

蓝色:高通 WTR3925 无线电频率收发器

紫色:Skyworks SKY13701 蜂窝数据及 GPS 模块

黑色:德州仪器 TI 57A5KXI

iPhone 6sp 18

扬声器。

iPhone 6sp 19

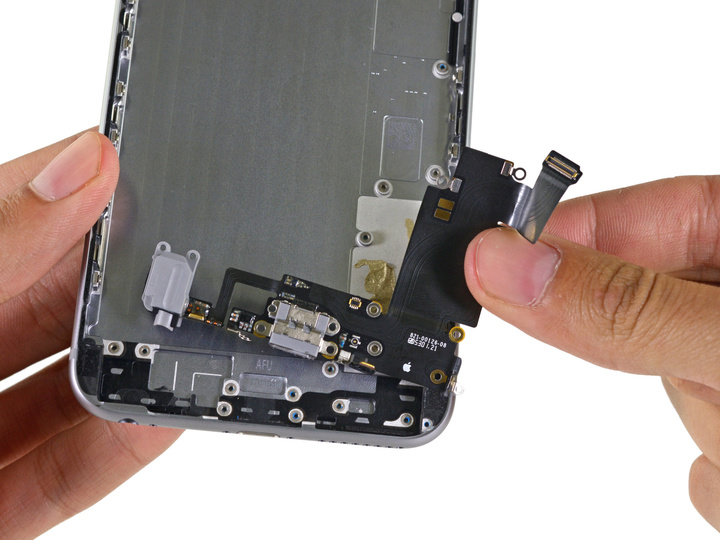

Lighting 接口模块。

iPhone 6sp 14

iPhone 6s Plus 零件全家福。

最后,iFixit 对 iPhone 6s Plus 给出的可维修指数为 7,与 iPhone 6s 一样,属于较好维修的范围。

题图&插图来自 iFixit
