微软新一体机 Surface Studio 首拆,优雅外观下的强劲之心

产品

2016-11-30 15:01

如果只看观众反馈,微软肯定是上月末两巨头(另外一家是苹果)发布会 “战争” 的赢者。

最核心原因肯定是微软推出了全新一体机 Surface Studio,极简工业设计的外观、高性能配置、还有 “个头小用处大” 的 Surface Dial 旋钮加成。但相比晚一天发布但是已经出货的新 MacBook Pro,但由于产能问题,目前 Surface Studio 也只是少量发货,大规模发货时间已经推迟到了 2017 年初。

幸好,“什么都拆” 的 iFixit 这次又来了,将一台低配版(i5 处理器、1TB 混合硬盘)完全拆解开,也让我们最终能够目睹其优雅外表下的强劲之心。

surfacestudio_teardown1

surfacestudio_teardown2

surfacestudio_teardown3

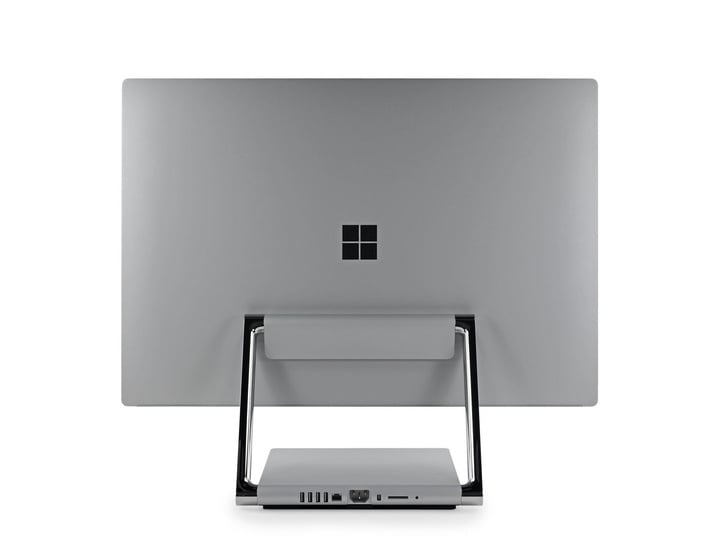

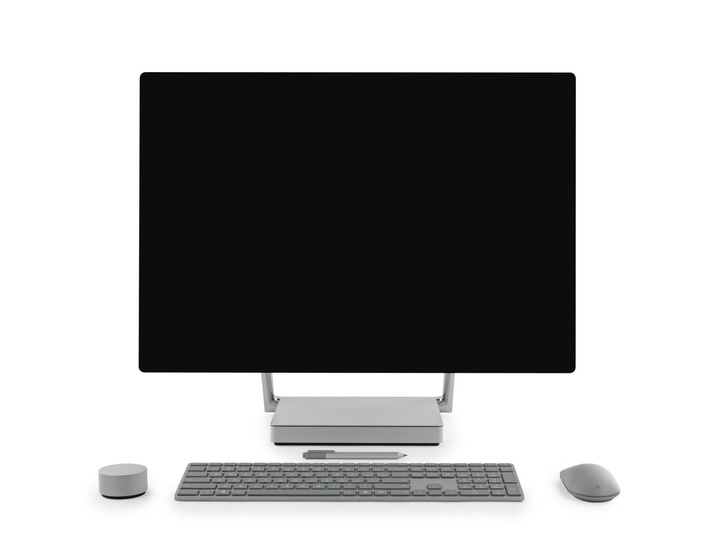

本次拆解对象——i5 处理器、1TB 硬盘低配版 Surface Studio

surfacestudio_teardown4

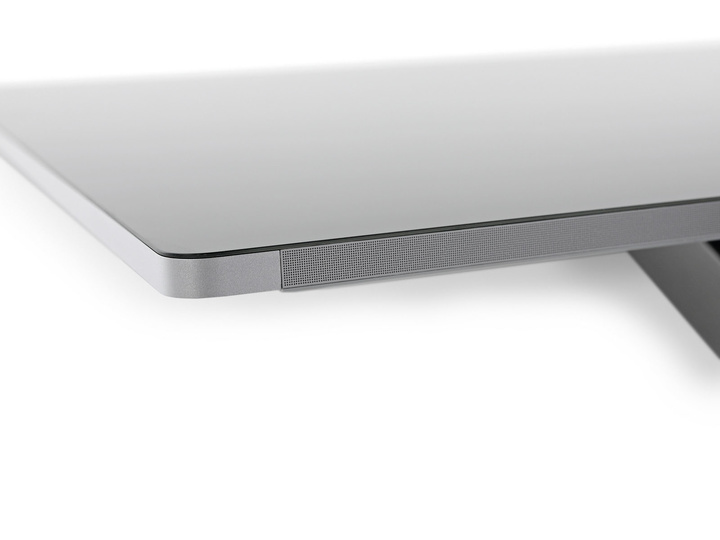

显示屏下方设置了扬声器开口

surfacestudio_teardown5

屏幕上方总共有 4 个开孔,其中两个为阵列麦克风,中间两个分别为 500 万摄像头、红外摄像头(系统解锁用)。

surfacestudio_teardown6

surfacestudio_teardown7

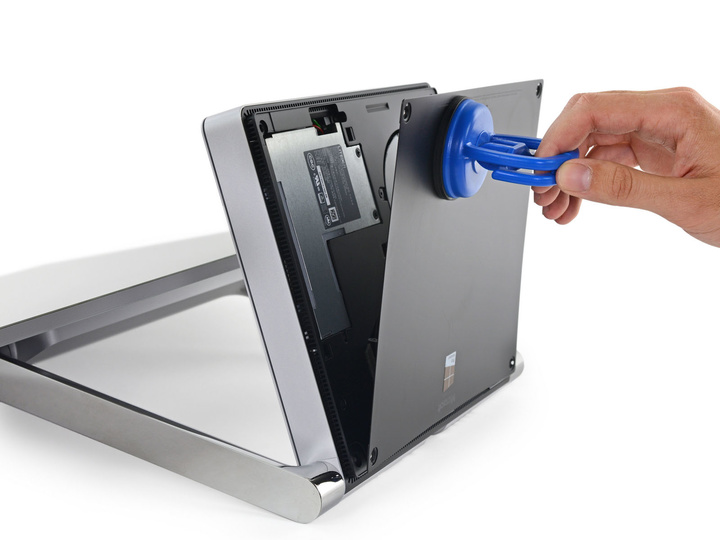

取下螺丝之后就能打开底板

surfacestudio_teardown8

首先映入眼帘是两个常见的离心式散热风扇,以及已经部分露出真容的电源、散热以及主板。



surfacestudio_teardown9

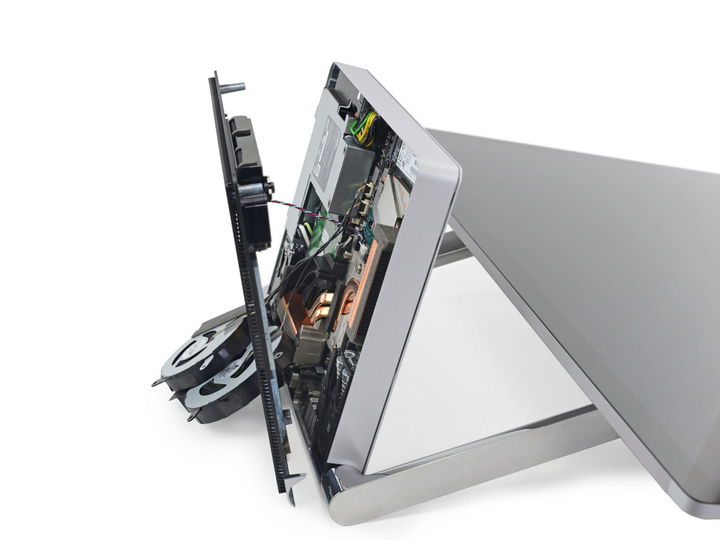

揭开第二块底板,你可以看到安装在底板之上的扬声器低音单元。

这两张图揭示出了 Surface Studio 散热风道设计:主机后侧实际有两个大开缝,拆解图左侧负责出风、右侧同时负责为两个风扇进风。较大尺寸散热风扇出风口设置了在机体右侧,并未进行出风口特殊设计。

这也很可能会影响上方风扇的散热效果,并且导致机身右侧温度较高。

surfacestudio_teardown10

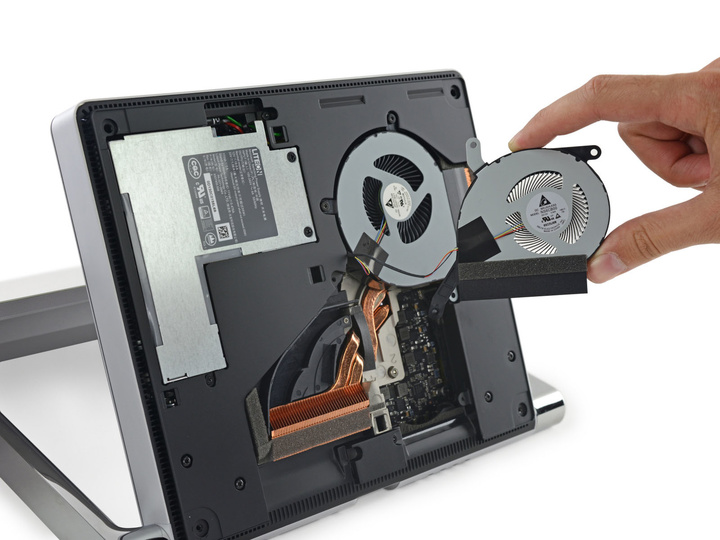

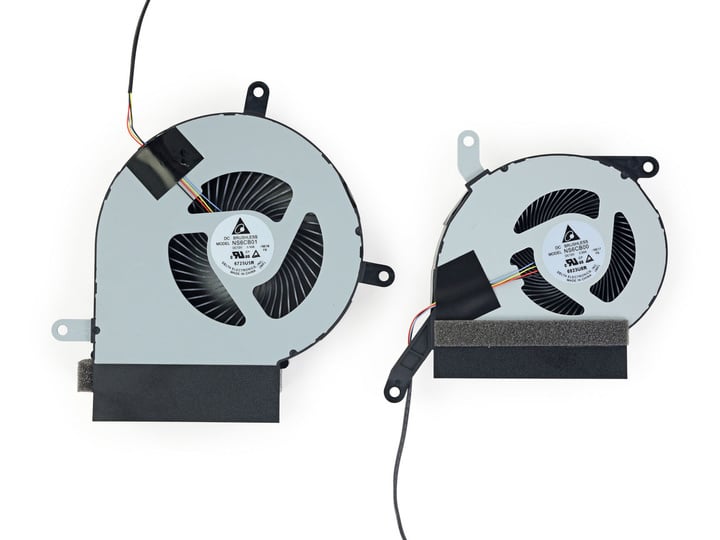

大小不一两个散热风扇,均来自台达

surfacestudio_teardown11

surfacestudio_teardown12

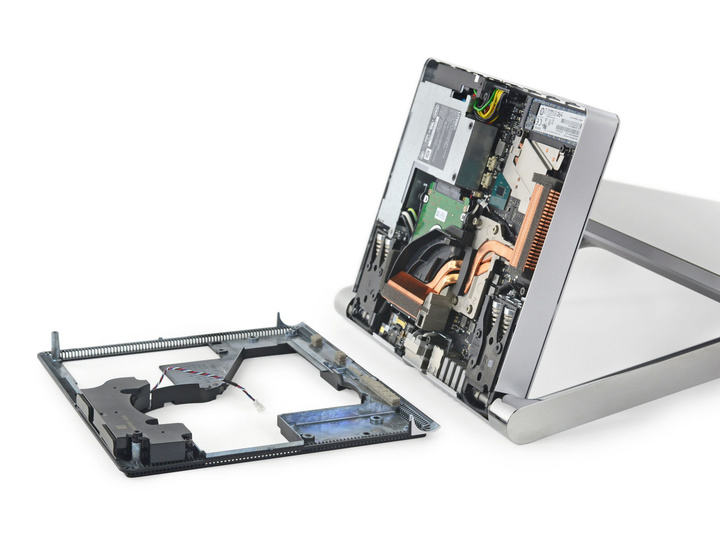

拆掉第二层底板之后,我们就可以清晰看到内部整体结构。左上角是紧凑尺寸的内置电源,下面两个角是旋转支架提供阻尼用的弹簧,剩余空间则为主板和散热装置。

surfacestudio_teardown13

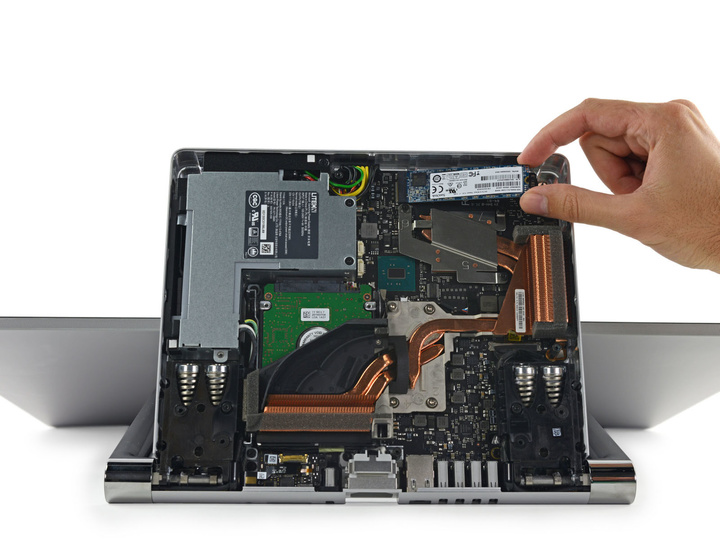

在 Surface Studio 发布之初,我们曾经对 “混合硬盘” 这一点进行了探(jiu)讨(jie),结果最终我们还是 “猜错了”。低配版 1TB“混合硬盘” 并非现在市面的混合硬盘,而是由普通硬盘和固态硬盘组合而成。

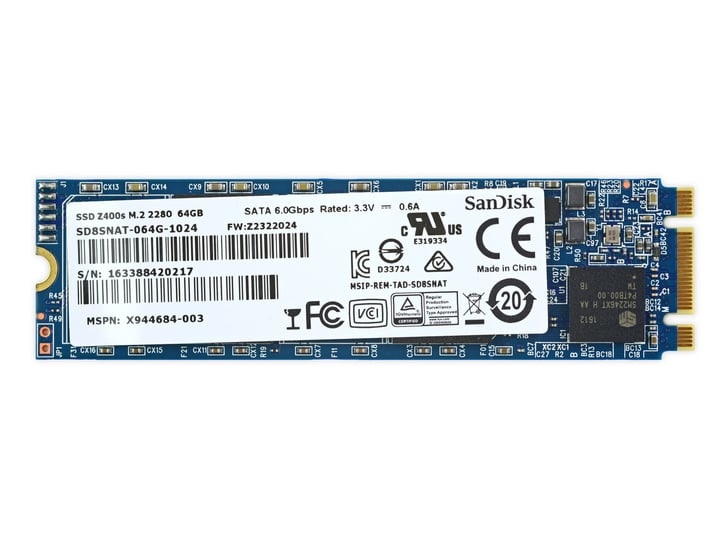

而固态硬盘的实际型号为 SanDisk Z400s M.2 64 GB,工作在 SATA 3.0 模式下。究竟如何使用这块 64GB 固态硬盘很可能是一个摆在已经购买了这款机器用户面前的难题。

surfacestudio_teardown15

surfacestudio_teardown16

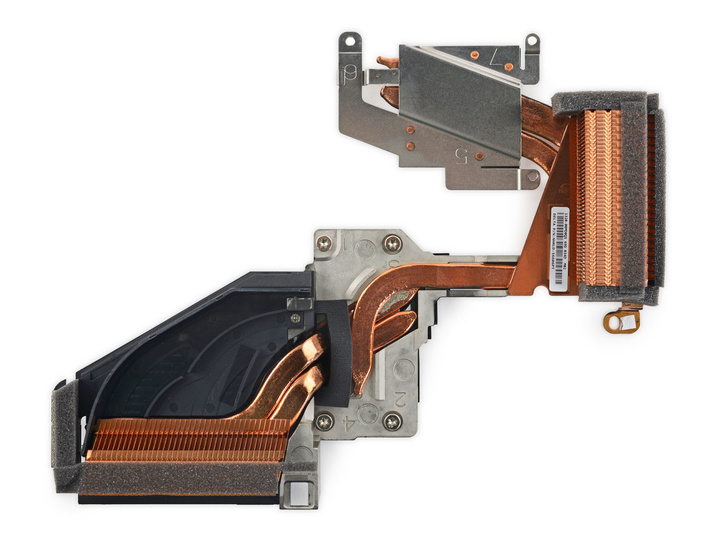

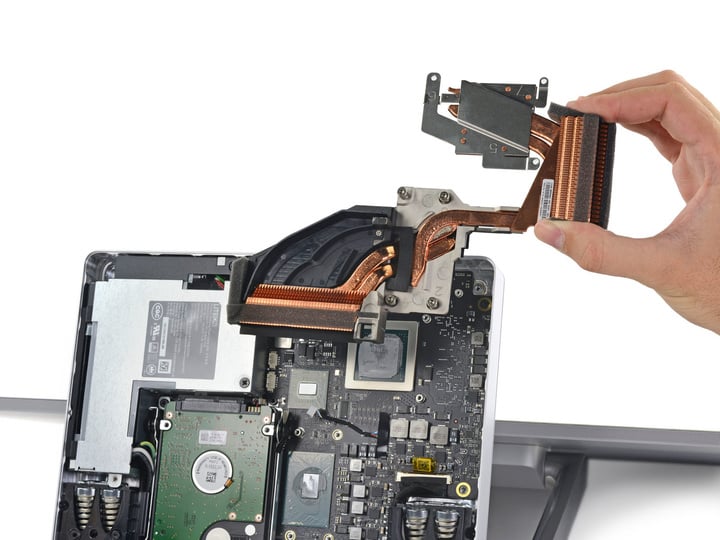

散热器本体的设计也很巧妙,CPU 上方有三条热管,能够同时利用两个散热鳍片和风扇。而 GPU 上方设有粗细两条热管,提高了热量传输速度。

surfacestudio_teardown17

surfacestudio_teardown18

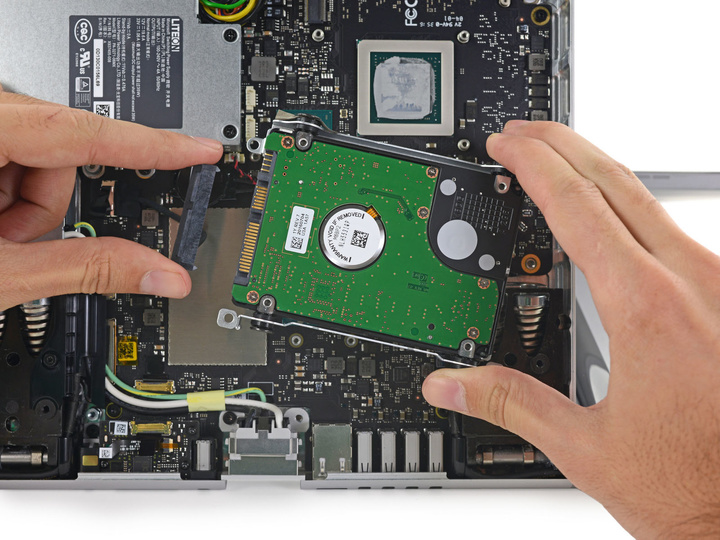

机械硬盘来自希捷,是 ST1000LM024 1TB 5400 转 2.5 寸普通笔记本硬盘。

surfacestudio_teardown19

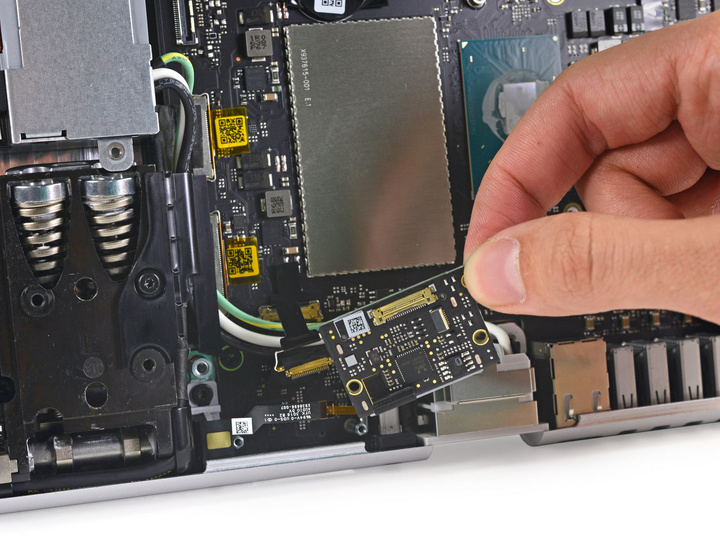

单独设立的读卡器模块

surfacestudio_teardown20

surfacestudio_teardown21

surfacestudio_teardown22

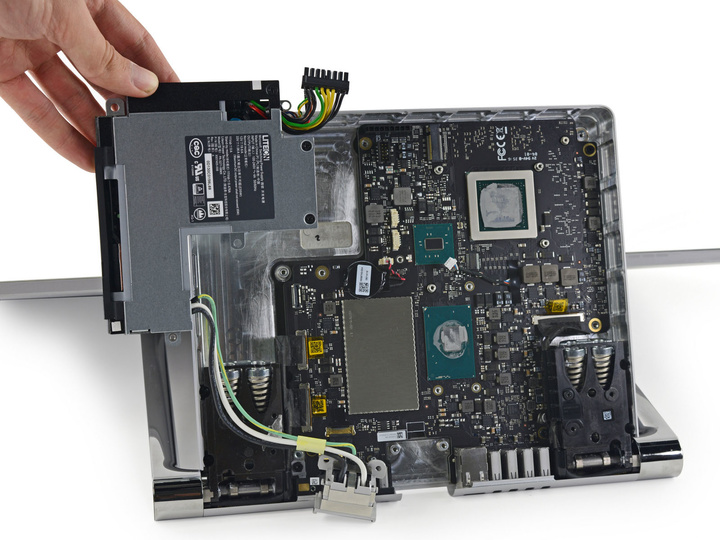

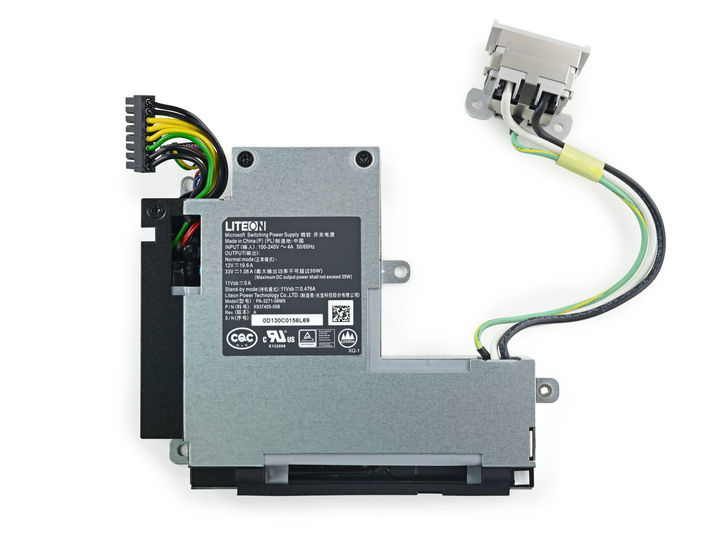

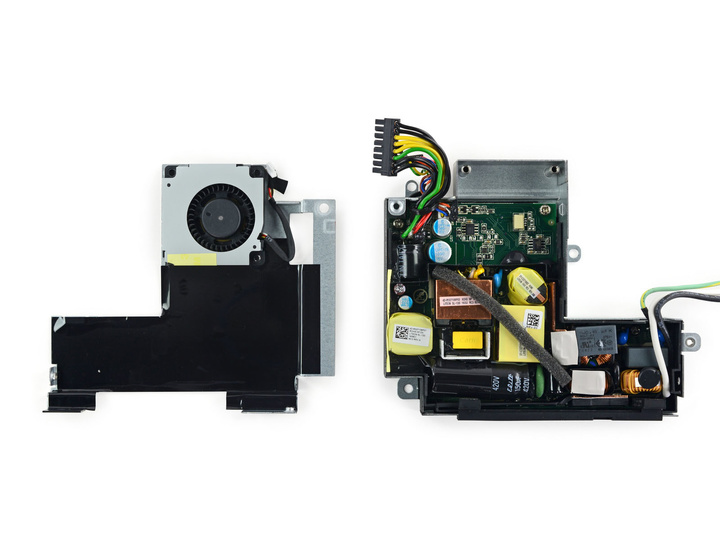

内部紧凑的定制电源,来自 Liteon(建兴),电源内部还配有一个小涡轮风扇。这个电源同时输出主机(12V)、显示屏(33V)所需的功耗,电源 12V 额定功耗 235W。

surfacestudio_teardown23

surfacestudio_teardown24

surfacestudio_teardown25

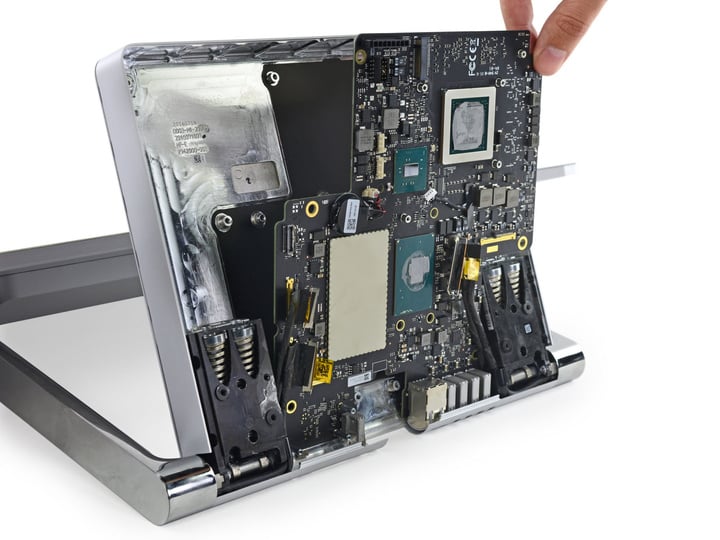

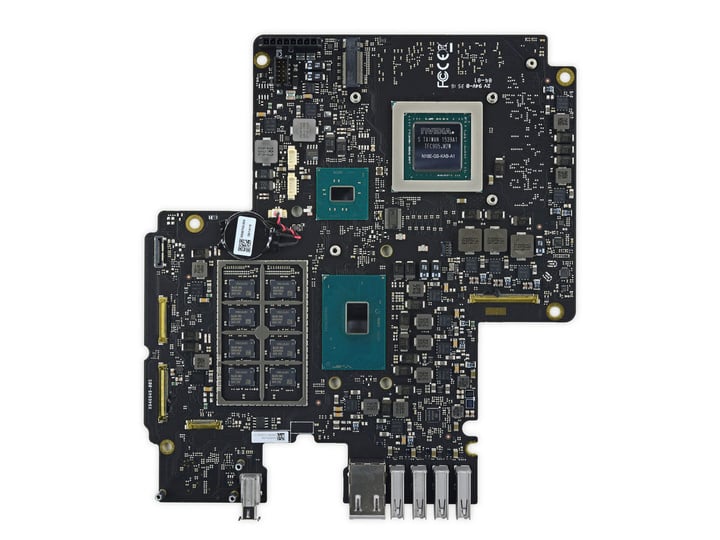

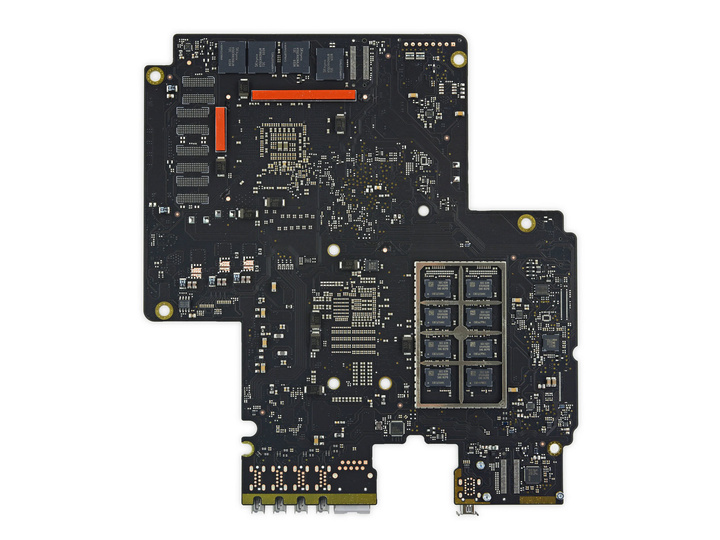

接下来我们终于能够将主板真身取出来。可以看到所有核心部件均直接焊接在主板之上,包括 Intel 酷睿 i5-6440HQ 处理器;NVIDIA GTX 965M 显卡;每侧 8 颗总共 16 颗的三星 DDR4 内存颗粒,总容量 8 GB;以及 4 颗来自韩国海力士的 4 颗 GDDR5 显存,总容量 2GB。

总体上来说,这块主板集成度非常高。

surfacestudio_teardown26

surfacestudio_teardown27

surfacestudio_teardown28

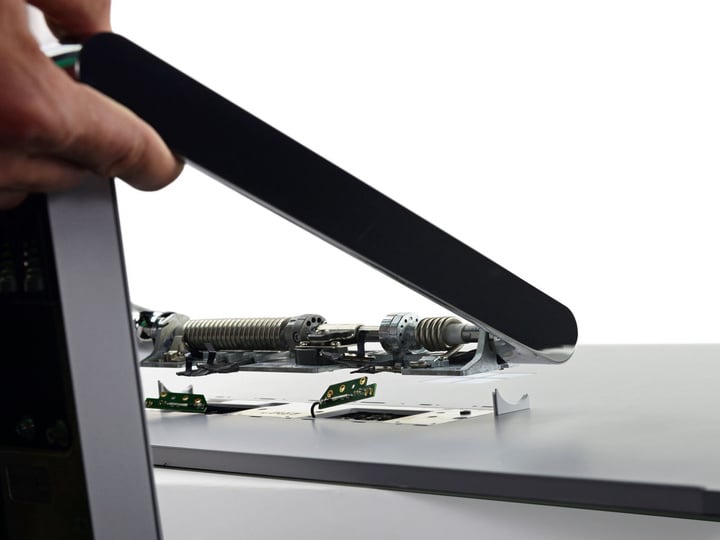

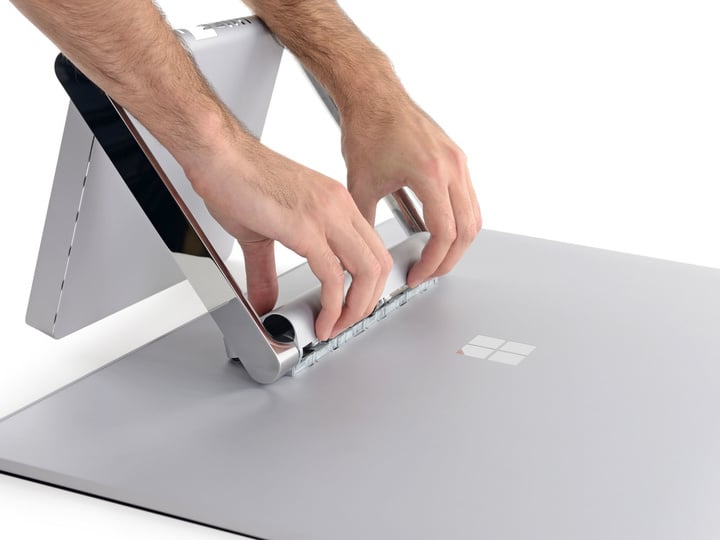

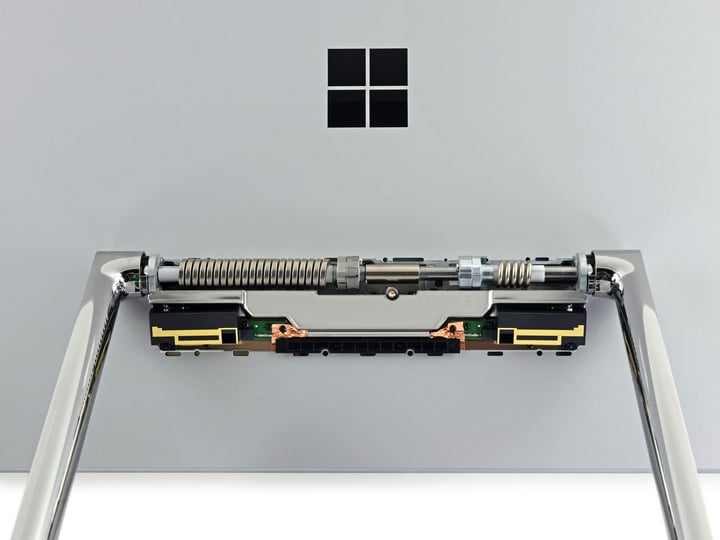

接下来是旋转支架的屏幕接口部分,可以看到其转轴采用了相对复杂的机械设计,其中还包括两条金属弹簧,这也是 Surface Studio 出色转动手感的来源。除了传输屏幕所需的信号和电力之外,转轴还有天线、摄像头等数据接线。

surfacestudio_teardown35

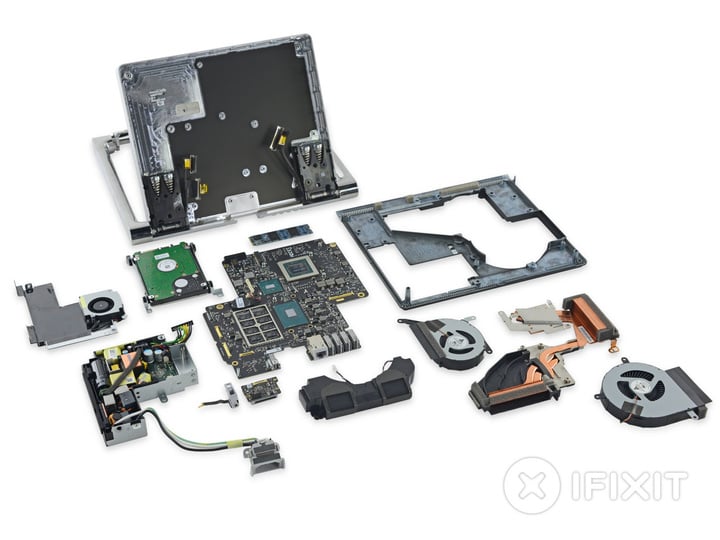

最终拆解部件全家福

surfacestudio_teardown36

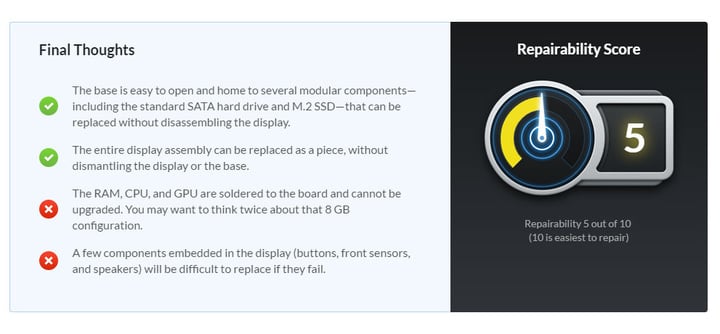

最终,iFixit 对 Surface Studio 给出了 5 分(满分 10 分)的 “可维修指数”,扣分项主要包括主板上元件的直接焊接处理,以及部分集成在屏幕删元件(各种传感器)较难维修。

总结

Surface Studio 说到底仍旧走得是普通一体机的路子:笔记本平台+屏幕。但微软很成功抓住了其中最重要的两点:性能和屏幕效果。即便低配版也装备了 i5 移动端高频率版处理器,以及 GTX965M 这样的显卡。再配合其 4500 x 3000 像素、192 PPI、10 bit 触控显示屏,哪怕工作狂要求再苛刻也能满足。

工业设计方面,Surface Studio 同样出色,小机身、大屏幕中间只有一个看上去 “脆弱” 的转轴,但是阻尼表现却让每个人惊讶,跟 MacBook 一样可以实现单手操作。

考虑到其定价以及目标人群,大卖必然不可能。但对于资金充足并且乐于创造的人来说的确有吸引力。

文中图片皆来自于 iFixit
