Acer A1 Liquid手机屏幕黑边的分析

平板显示搞了很多年，期间有LCD，PDP，OLED，虽然不算专家，但是自认为扎实的理论功底还是能够分析出大部分问题的根源，虽然只是分析。

最近十分想买个大屏高分的Android机器来上网看片，毕竟E71的2.36寸屏实在是眼累。其中，Acer新出了A1吸引了我。Snapdragon的SOC，ARM核心从1G降频到768MHz（但是负责2D、3D、编解码的模块频率一般不会降），800×480的3.5寸触摸电容屏，不到2200的价格，不错的外壳和外形。但是在博览几个大的Android论坛后，发现A1的LCD有个致命潜在隐患——黑边。

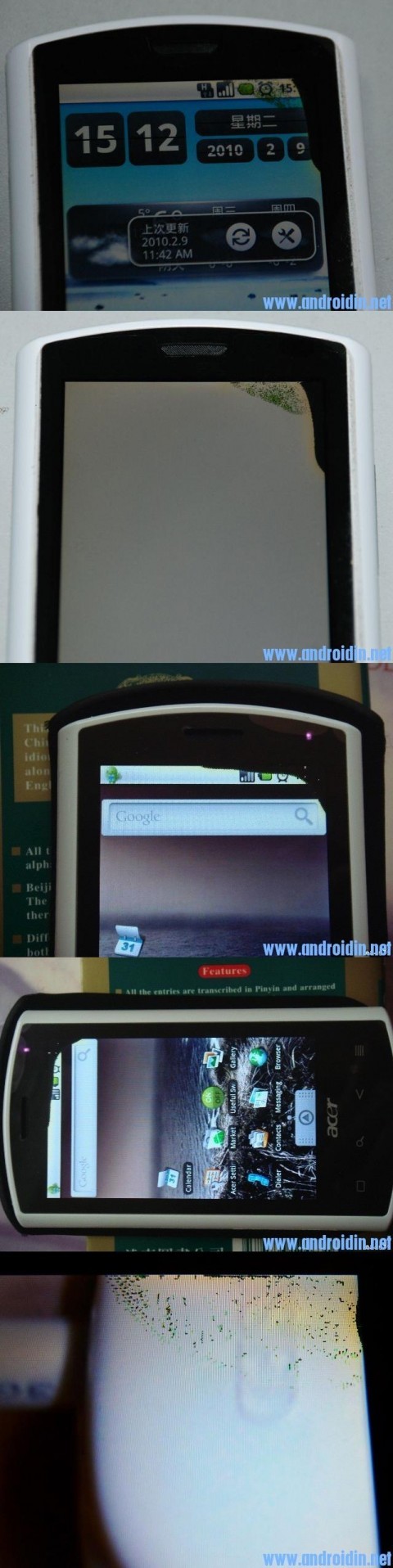

先来看看现象。一般是手机在30CM的高度摔落到硬质表面，如桌面，地板等等。然后LCD屏就成了这个样子：

现象是残酷的，但是有网友通过冰火的办法，在一定程度上进行了修复。方法如下：（转自机锋网）

所需工具：冰箱
所需软件：flashlight(手电筒软件) 网站应该有下载的，自己找一下，我就不提供了。

第1步：把A1放冰箱，冷冻仓。冷冻的时间视情况决定。如果你胆子小害怕伤害机器，就放冷藏室，但效果可能不会太明显。
第2步：把A1取出，放一会儿大概5-10分钟，打开FLASHlight，选择-效果-彩虹，把速度调最大，大概半小时即可。
然后反复执行这两个步骤。

注意事项：因为温差会可能会对机器有损伤，为免于造成意想不到的损害，不要在机器过热的时候放入冰箱，也不要在机器 过冷的时候充电，不要放在潮湿或过热的地点解冻造成水蒸气进水,此方法仅供乐意尝试的人使用，出现任何问题本人不负责。
去除后千万不要再用力挤压黑角上方的屏幕，否则黑角可能再次会出现。

窍门：大块的黑角，需要长时间冷冻一般4小时左右，黑角就会出现龟裂，这时候，对其进行FLASHlight的彩虹效果可以明显的减小黑角的范围。
长时间冷冻会出现一些小斑点，这些小斑点就需要短时间冷冻1小时左右，然后进行FLASHlight的彩虹效果可以去除。特别是后期黑角已经很小或小杂点 出现的时候，要采用这种短时间的方式。

特别声明:此方法可以去除黑角但是需要很长时间和耐心，如果你不相信就不要试，我机器上的黑角两天内，大概折腾了 有10多次吧，已经去除大半，现在只剩一小边了，因为上班这两天不能搞了，要等最多一个星期的时间，等完全去除掉我会上图,如果有收益的人我会很欣慰。

以下是我的分析：

由于不是亮线或者暗线，而且黑边是不规则的，可以认为屏的信号排线和屏边的邦定线（邦定线对应每一行，每一列的像 素）没有出问题。那么在LCD屏中具备可移动性就是液晶层。所以大侠们分析液晶漏了是有根据的，或者说因为外力和震荡的 作用，液晶层中的液晶体出现了位移，并且从液晶板边缘流了出来。

以下附上液晶制造中灌入液晶和封口的示意图。

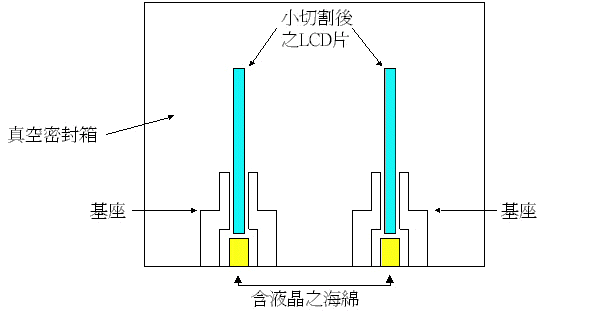

液晶片放入真空密封箱内，借着基座的固定将切割后的LCD显示板固定住，再由下方的海绵提供液晶。先将密封箱抽成真空，再将海绵往上顶，接着释放空气进入箱中，此时LCD板就会在毛细现象作用下，将液晶完全吸入LCD板中，完成灌液晶的操作。

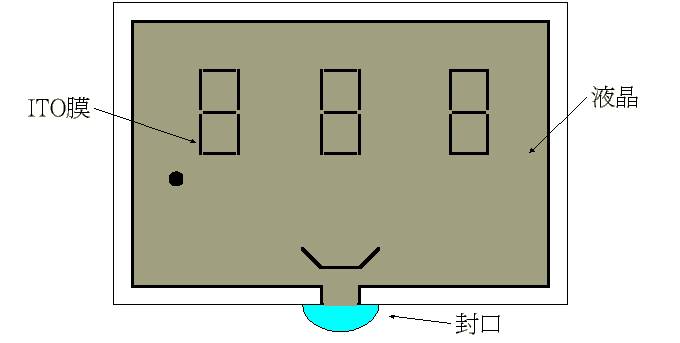

灌完液晶后需要封好口，以免液晶流出

我们知道，液晶能够变换画面完全因为夹在两片导电玻璃间的液晶分子在导电玻璃间 形成的电场中翻转，选择遮蔽背光或者允许背光通过，再配合RGB的滤色板实现彩色。这样，流到外面的液晶就无法收到电场的左右翻转，最终按照灌入液晶的性 质，在A1的液晶屏中表现为遮光，就形成了黑边。

OK。如果黑边原因真如我的分析，那么我也许能推测冰火法去黑边的机理。既然黑边来自于漏出液晶强制遮光，那么我们如果能够使这部分液晶转变为强制通光， 黑边就能消失。先说说冰后的彩虹显示，其实就是频繁的让液晶层间的电场变化。而冷冻能够让液晶出现一定的热证冷缩，让漏出去的部分液晶又缩回到液晶层中。 这个缩的过程也许不是很连贯，离边缘近的液晶缩了回去，离边缘远的部分走了一段后，停下来了，因此冷冻会让黑边出现龟裂。而缩回去的液晶排列必然是杂乱无 章的，因此需要彩虹显示时的频繁电场变化让这部分液晶进行初始化，使排列从新整齐。这样多次以后，大部分溜出去的液晶回到液晶层，并且重新初始排列好，变 现出来的就是黑边变小了。

不过我担心的是，摔，震动引起液晶流出，说明这批屏的液晶封胶做的不够好，而且出现黑边说明部分封胶出现了脱落。因此该面板已经有了隐患，故大侠温馨提示不要按黑边上方，否者液晶又被外力从封胶破损处挤了 出来。而且即使冰火能够抢救部分黑边，但是从机理上看属于抢救性修复，而不是恢复性修复。因此可以断定出现过黑边的屏再次出现黑边的几率非常大。

大屏手机出现不是一两天了，但是其他品牌都没有出现过明显的黑边现象，我想只能是Acer这次没有针对这批液晶板做好品检工作。遗憾的是出现问题的机油没有彻底拆除机器看看出现问题的批次使用的是什么厂家，什么型号的液晶面板，所以我们唯独能够等待的就是Acer重视这次事故（实际上不仅国内，欧洲、香港等地都出现类似问题），切实做好保修，召回等善后工作，并且及时更换液晶面板供货商。而我呢，继续观望吧。
