三星 Galaxy Fold 采用了超前于传统智能手机的折叠式设计,让原本有着 7 英寸大屏的手机变成一台名副其实的「口袋平板」。

不过这款造型酷炫的新品最近似乎有点出师不利,继媒体评测机集体故障风波后,最近有微博网友曝光了 Galaxy Fold 的真机拆解图(该微博目前已被删除),从曝光的拆解图看,Galaxy Fold 的内部设计复杂,部分零件在紧凑的空间内出现故障时,很可能会出现故障牵连的情况。

从微博网友「快乐的小脏辫」公布的这组拆机图看,Galaxy Fold 主要分别由左屏、铰链、右屏三部分组成(下文我将称之为:左、右模块)。

其中,主板和电池分别被布置在手机左右两边,但由于主板所占的空间不同,因此左右两边的电池采用了不同的设计,右模块的电池会比左模块要更窄长一些。

两块主板的连接由两条宽排线来完成,在排线两端印有「L」和「R」两个字母来区分排线的安装顺序。通过这两根排线,两边主板会同步交互数据,就像人体左右脑的传输神经——比如你在控制右屏滑动时,主板会将数据传给左屏,从而让左边显示和右屏同步(或与外屏同步内容)。

▲图片来自:The Verge

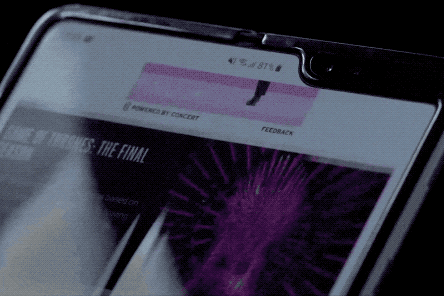

当然它们也偶尔会有不同步的时候,通过 The Verge 分享的这张动图能看到,在滑动屏幕时左边的画面会出现较轻微的果冻情况。

另外,在转轴部分我们也留意到三个铰链模块(它们比我想象中更整齐),三个模块均由螺丝用作固定,估计是为了防止手机在掉落时对铰链造成机械伤害。而在铰链上层,我们还留意到还有一块金属挡板用于防止杂物进入铰链区域内。

▲ 图片来自:The Verge

不过,尽管这块挡板能防止外来杂质进入手机内部,但手机的外部连接处仍有两条肉眼可见的缝隙。从这次拆解的内部结构看,此前 The Verge 的评测机所遇到的「屏幕凸起」问题应该是杂物进入了内屏和铰链挡板之间,从而导致屏幕凸起被毁。

这也侧面反映了 Galaxy Fold 的设计缺陷。两层结构和铰链之间存在不小的缝隙,这条缝隙足以让沙子、液体进入手机内部,而这些杂质同时也可能会对内屏造成不可修复的损坏。

总体而言,从这次拆解我们能看到,三星在给 Galaxy Fold 实现超前造型的同时,也对手机的内部设计做了不少考量和妥协,分离的主板、电池、铰链……这些新部件都有别于传统的智能手机。

但很显然,复杂的构造也就代表更高的维修成本,这也意味着三星还需要耐心去打磨之后产品的设计,毕竟要维修一台价值 2000 美元的手机,可不是一件小成本就能完成的事。
