继推出 Galaxy Note 手机之后,三星时隔差不多一年,发布了名为 Galaxy Note 10.1 的平板电脑,三星新的产品品牌正在崛起,大屏幕与触控笔成为这个品牌所强调的价值核心。

Galaxy Note 手机全球热销 1000 万台,北京广州深圳等地不少女性已经装备了这个 “倍儿有面子” 的武器。现实中的用户是宣传 Galaxy Note 这个品牌的最佳渠道。Galaxy Note 10.1 会带来怎样的惊喜?iFixit 迅速拆解这部机器,让我们看到这部平板电脑裹在外壳里面的细节。

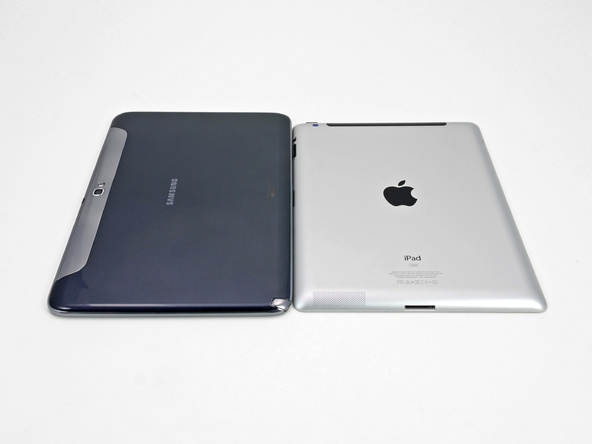

机器的底部是一个 30 针的接口,顶部则布满各式各样的按钮,包括电源、音量调节、Micro SD 卡槽、3.5mm 的音频插口等等。Galaxy Note 10.1 机身纤薄,厚度为 8.9 mm,比第三代 iPad 薄,和第二代 iPad 一样。

Galaxy Note 10.1 的屏幕大小为 10.1 英寸,要比 iPad 9.7 英寸的屏幕大。不过,因为屏幕比例的关系,给人的感觉两者相差不大。

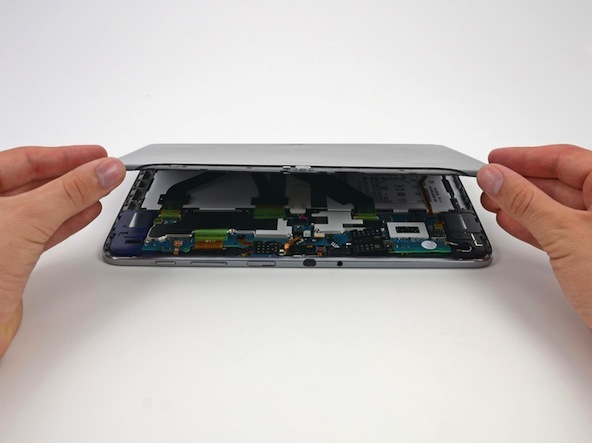

打开机身的后盖,便露出 Galaxy Note 10.1 的 “里子”,嵌有各式元件的电路板,面积巨大的电池等等暴露在我们的眼前。在这块电路板上,足足有 16 个连接器那么多。iFixit 认为这意味着 Galaxy Note 10.1 容易维修。

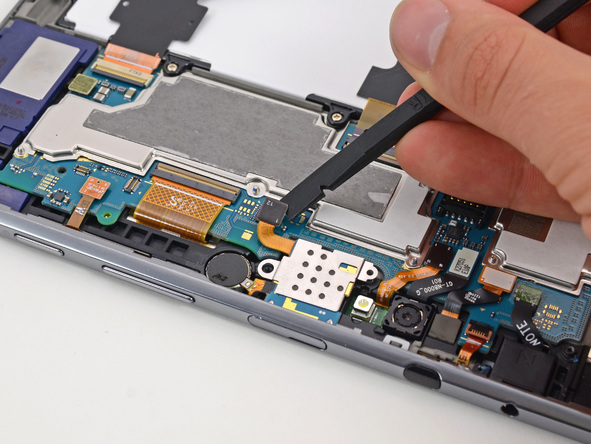

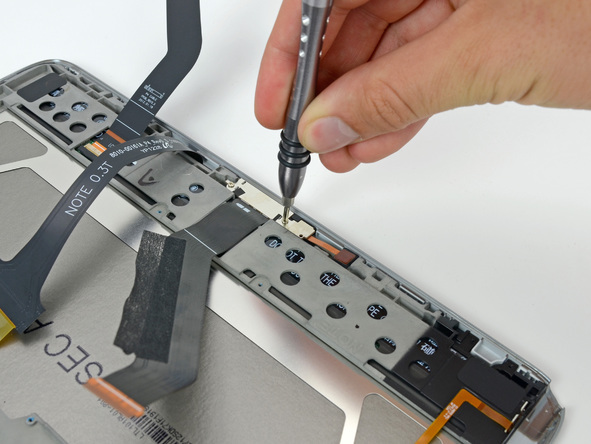

这个电路板上有各式各样的零件,图中螺丝刀正在拆下来的是机器的读卡器。在读卡器的旁边,三个并排者的,是独立的前置摄像头、后置摄像头以及 LED 闪光灯元件。

平板电脑质量最大的零部件应当是电池。Galaxy Note 10.1 的电池容量是 7000 mAh,电压 3.7 伏特,25.90 瓦时,电池续航力为 8 小时。第三代 iPad 的电池是 42.5 瓦时,电池续航力是 10 小时,电池容量为 11666 mAh。

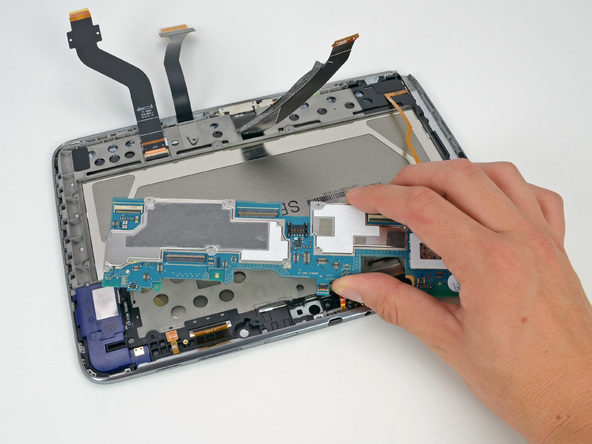

取出电池之后,轮到 Galaxy Note 10.1 的主板,拆卸过程也比较简单,只要将与主板相连的线缆拔开即可。主板上面的电磁屏蔽遮罩是可拆卸的,没有焊死。

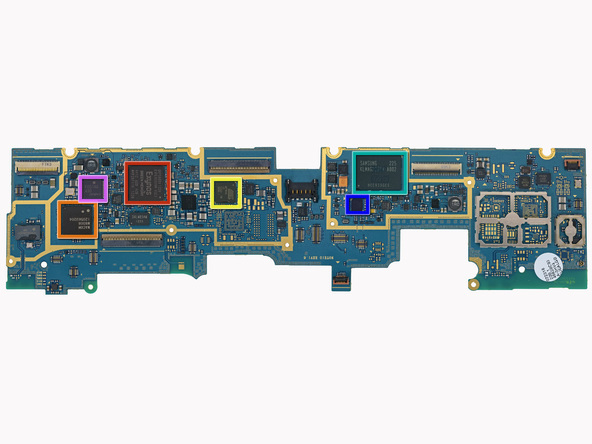

当主板的电磁屏蔽遮罩取下来之后,就露出 Galaxy Note 10.1 最重要的 “心脏” 部位:

  • 红线框住部分是 1.4 GHz 三星 Exynos 4 四核处理器;
  • 橙线框住部分是 Wacom W8008,可能与 Galaxy Note 10.1 的手写笔配套使用;
  • 黄线框住部分是 Atmel mXT1664S 触控屏控制器,这是 Atmel 今年一月最新推出的触控屏控制器,专门面向平板电脑开发,曾在今年 CES 大会上展出过;
  • 绿线框住部分是三星 LKMAG2GE4A NAND 闪存,符合 eMMC 标准,简化闪存的设计,集成一颗内存控制芯片;
  • 蓝线框住部分是 Wolfson Audio WM1811AE 音频解码器;

将最重要的主板拆下来之后,就可以将 Galaxy Note 10.1 的底座插口拆下,尽管都是 30 针的接口,但它与苹果产品的底座插口不一样。

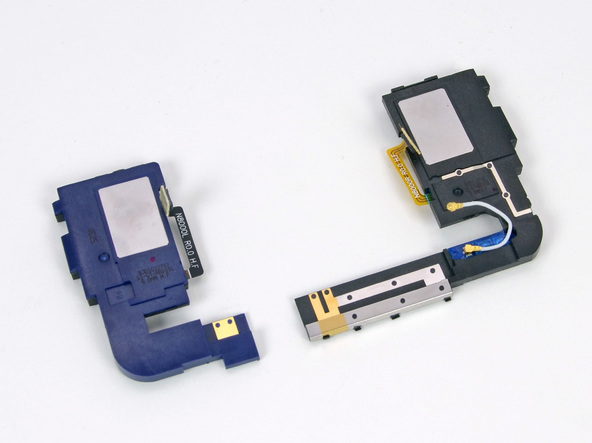

Galaxy Note 10.1 有两个发声单元,分别放在机器顶部的两侧,颜色一黑一蓝。

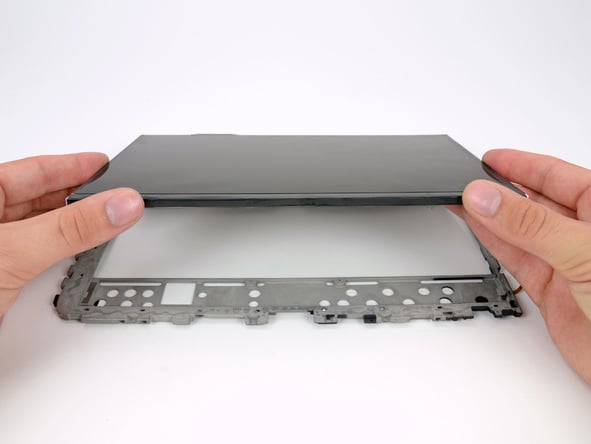

拆解显示屏需要小心翼翼,一些产品的 LCD 、触控屏与玻璃无法分离单独拆开,比如苹果的产品。不过,Galaxy Note 10.1 的 LCD 可以单独分离出来。同样,这为维修带来了方便。

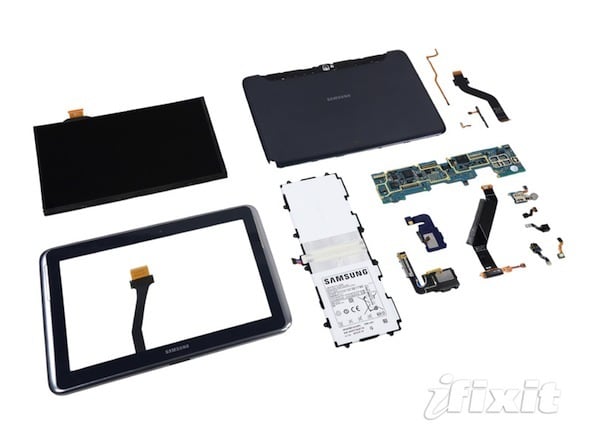

最后,奉上拆机之后的合照:

图片来自 iFixit
