iPhone 4S 拆解图集

产品

2011-10-14 10:50

按照惯例,在每一款 iPhone 发售后,iFixit 都在第一时间发布拆机图集。这次他们也把 iPhone 4S 拆开并展示在大家面前。

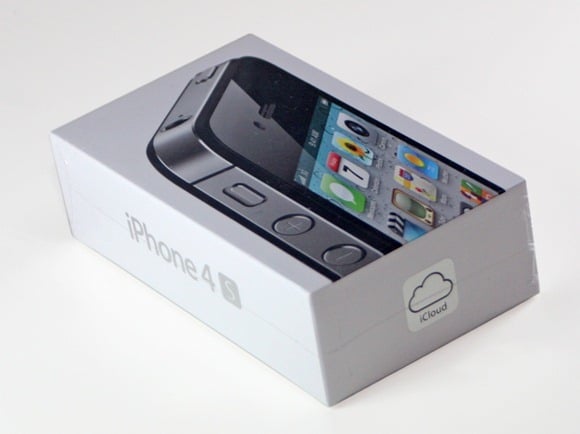

外包装盒上有明显的 iCloud 云标记:

usgRUApTjQBDwXbh.

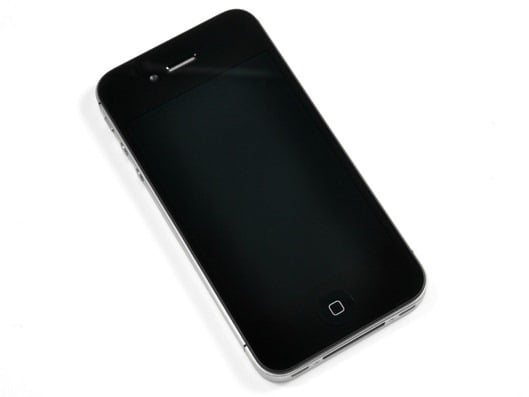

整机外观设计延续 iPhone 4 的风格:

RpGGSiakHrbVdvb1

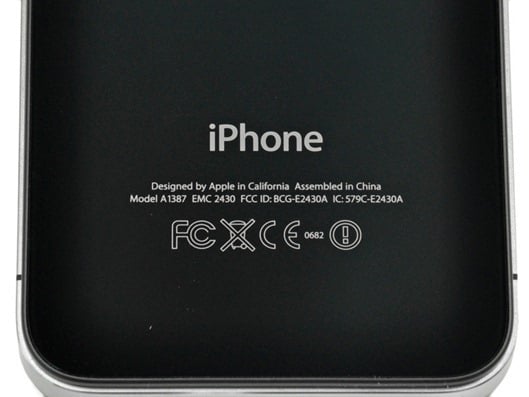

背后的机型编号是 A1387:

nmT1L5rLeYcwrvQS

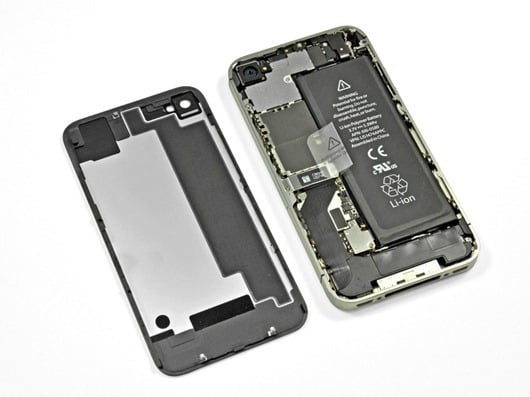

这次仍然是从机身底部的螺丝开始拆解,打开后壳后看到电池和电路板:

ADhhSUuY2cTIiuba

拿掉电池之后是这样:

xfUQLGBKiDbfZgb1

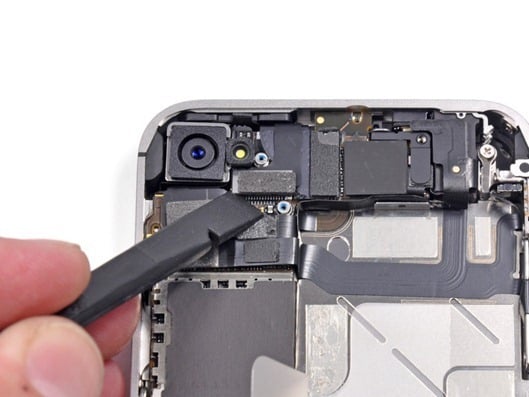

近看新的镜头模组:

WIx35oTwMTeTYRiL

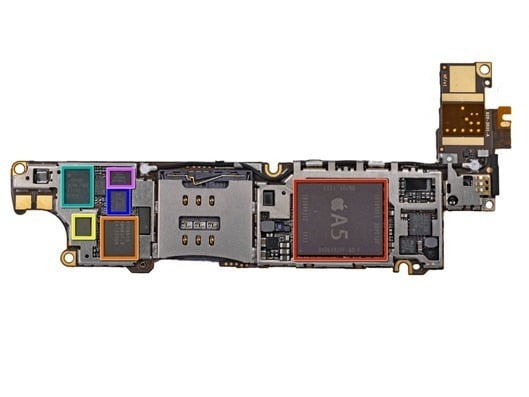

主要元器件是:

  • 苹果 A5 双核处理器
  • 高通 RTR8605 多模射频芯片

qPND5gYjBiDBQovp

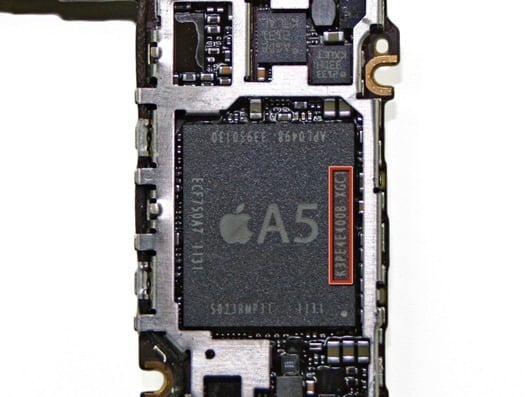

近看 A5 芯片,有人说上面的 E4E 编号代表 512MB DDR2 内存:

JCcASd1O1i2jQnOe

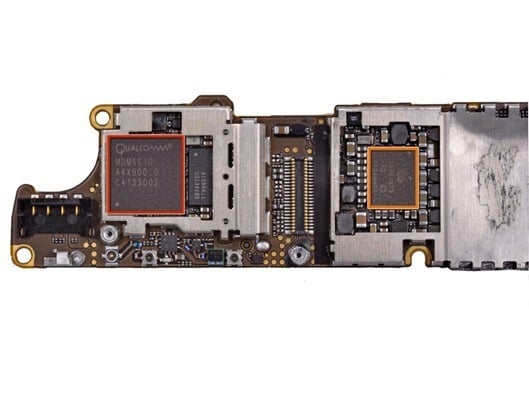

高通 MDM6610 是旧款 iPhone 4 上 MDM6600 的升级版:

MLTFkDCkPJUmnJwI

这块 960 x 640 的屏幕跟 iPhone 4 一样:

nOhDarnjHFTHPtnV

前置摄像头仍然是 VGA 分辨率:

PhxuFwv4hO1sRs2I

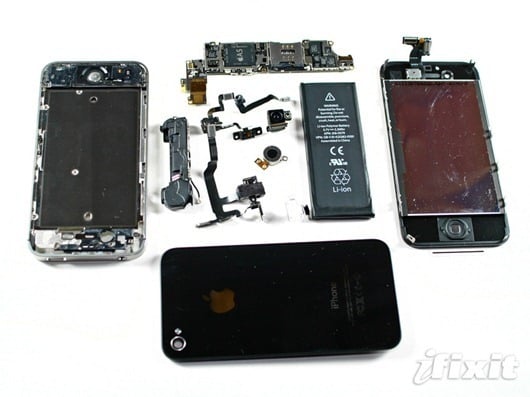

最后是拆机之后的合照:

hhI6JAA2SRwG2WSp

大家可以对比 iPad 2 Wi-Fi 版本拆解 来看看这两颗 A5 芯片有何不同。

图片来自 ifixit
